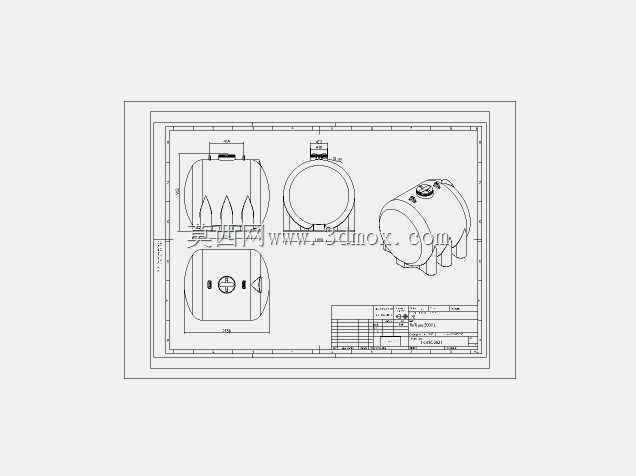

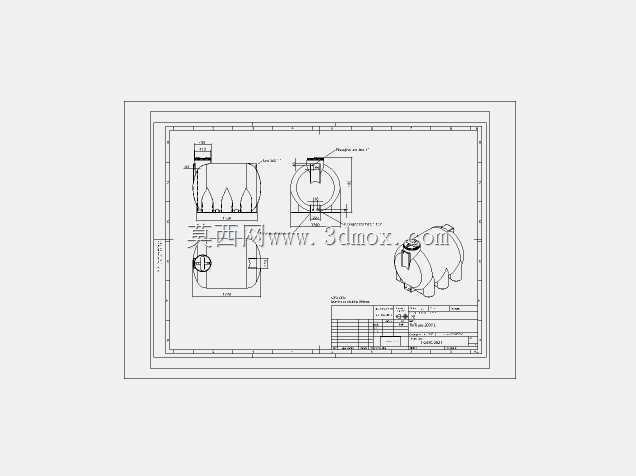

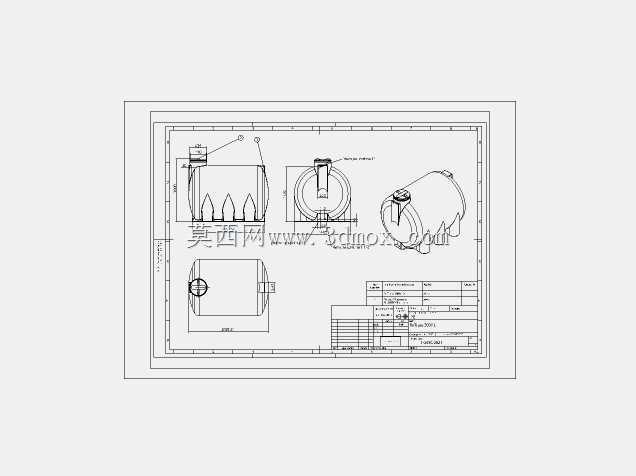

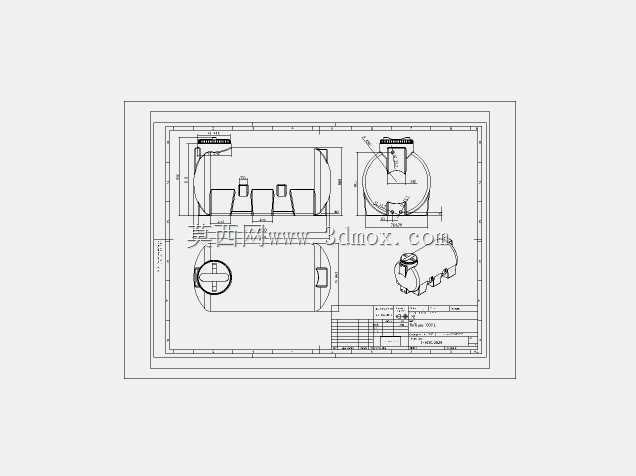

卧式一体化储水RoTrans水箱结构设计

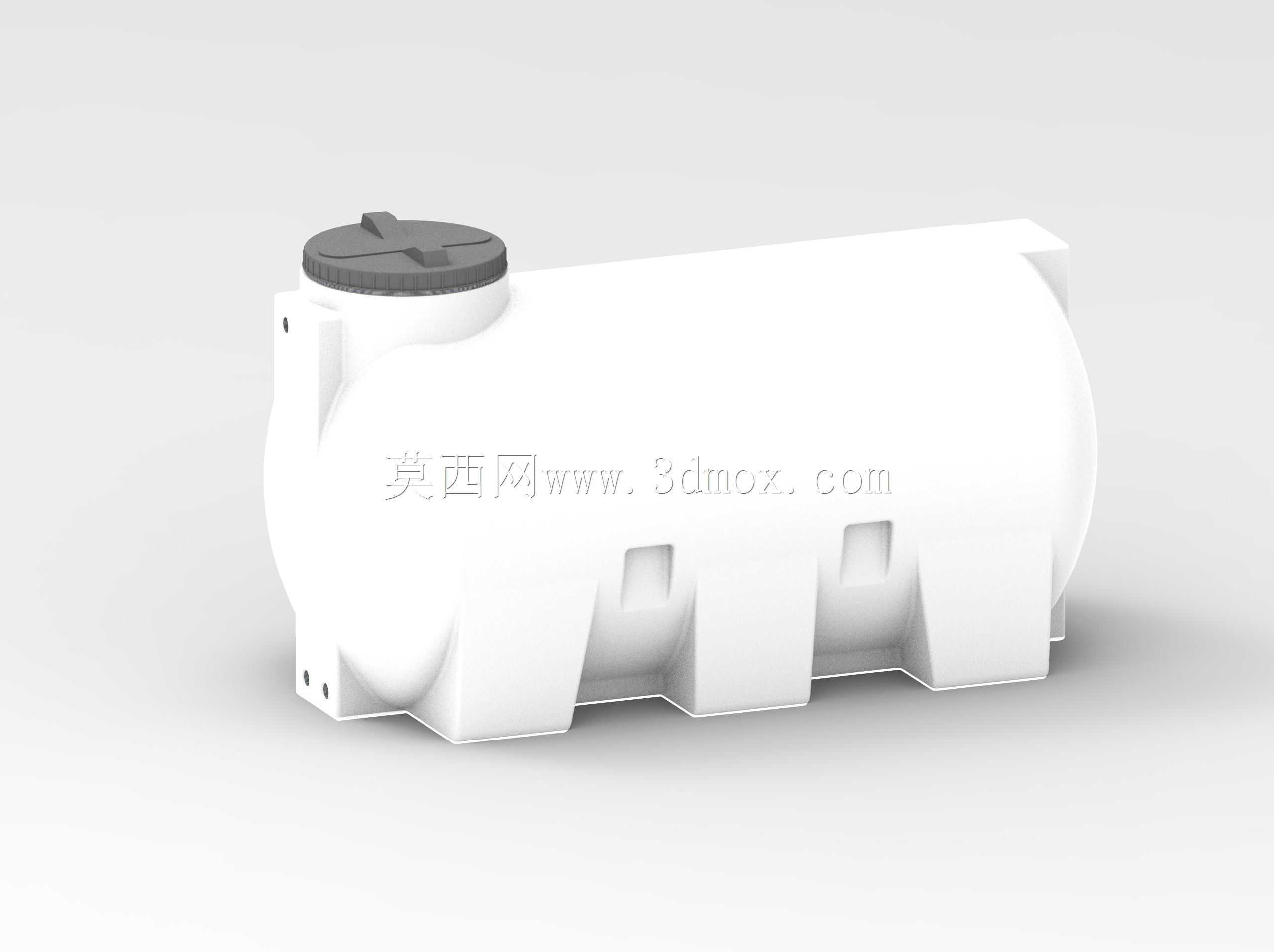

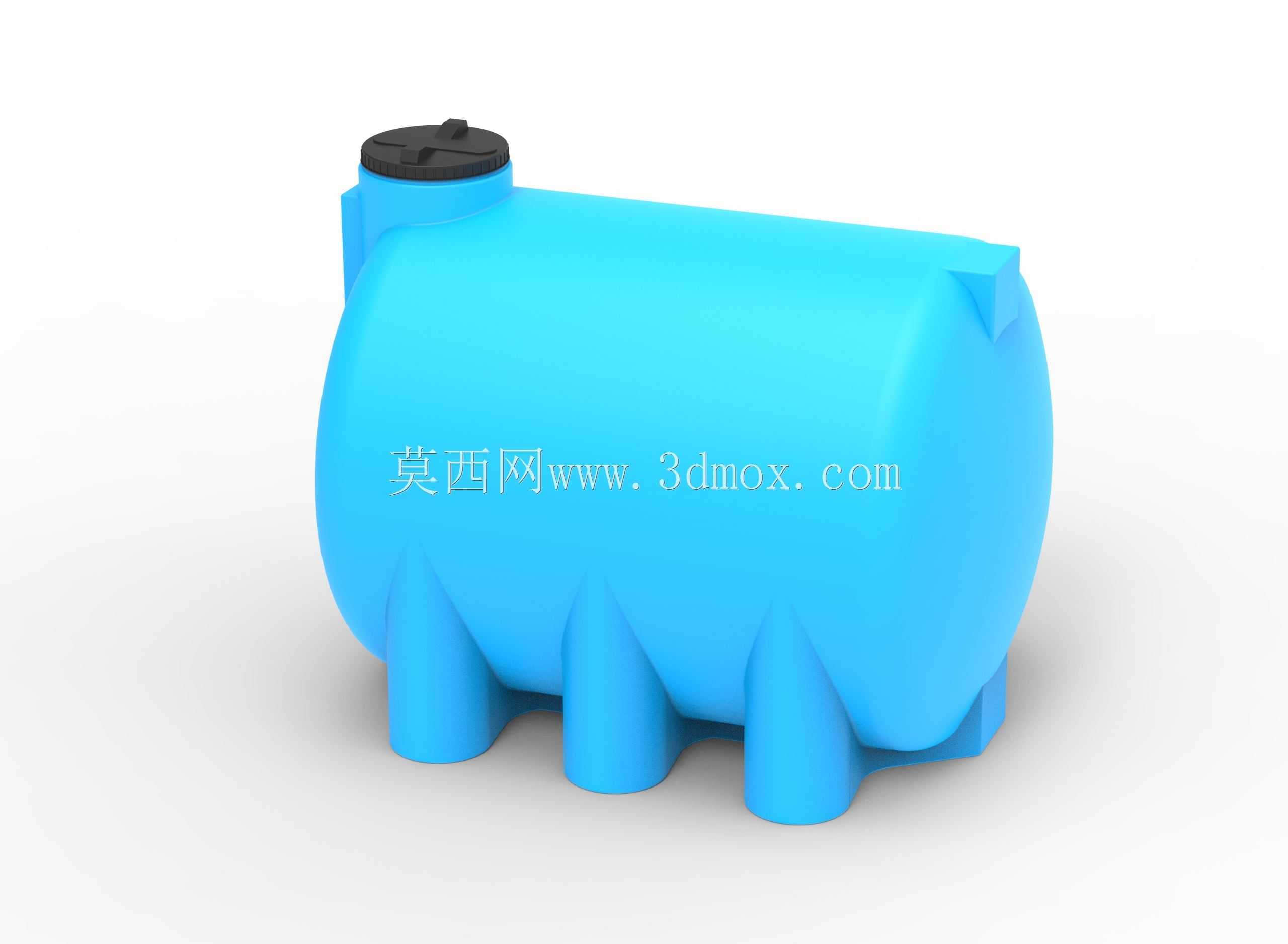

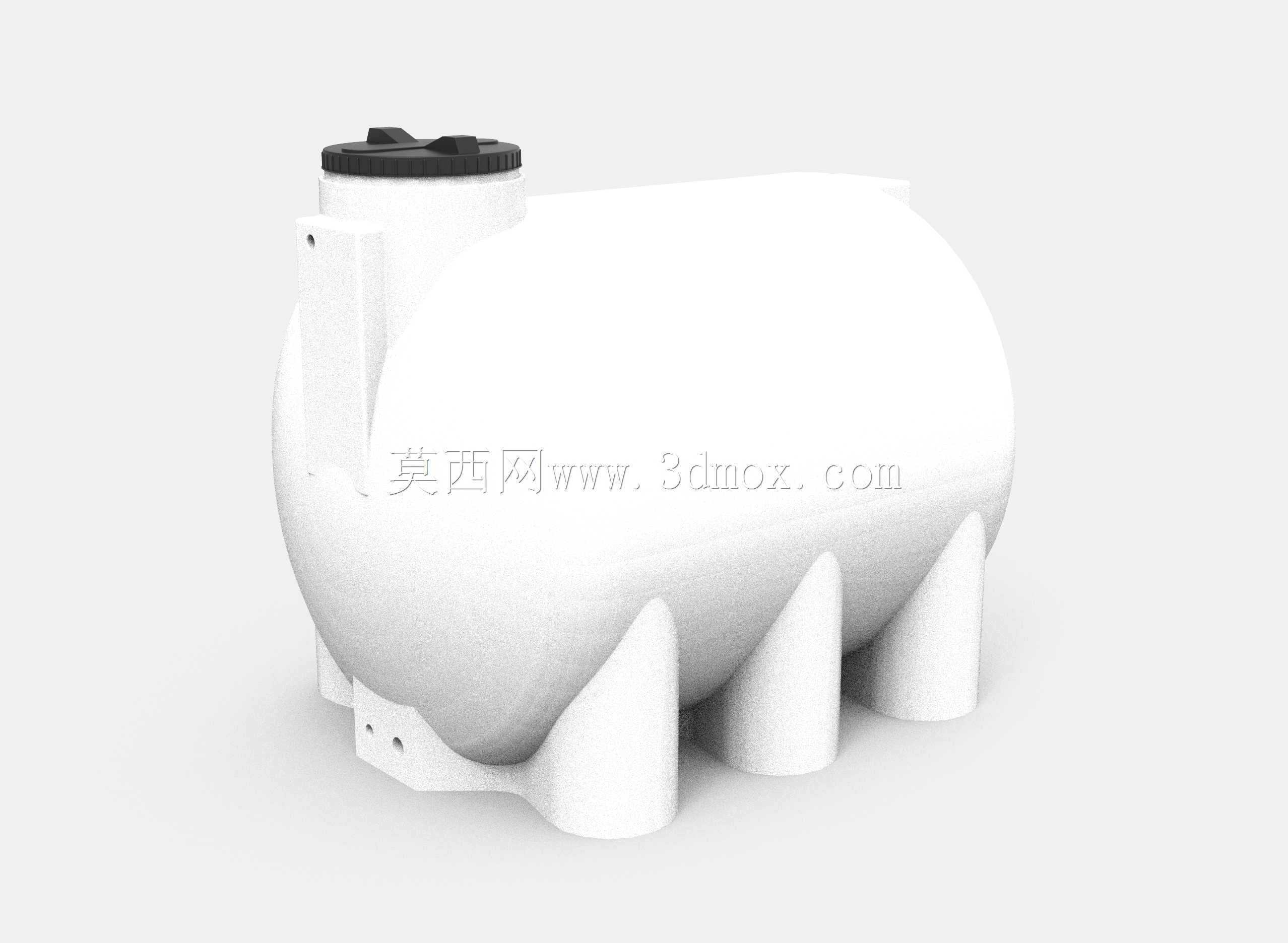

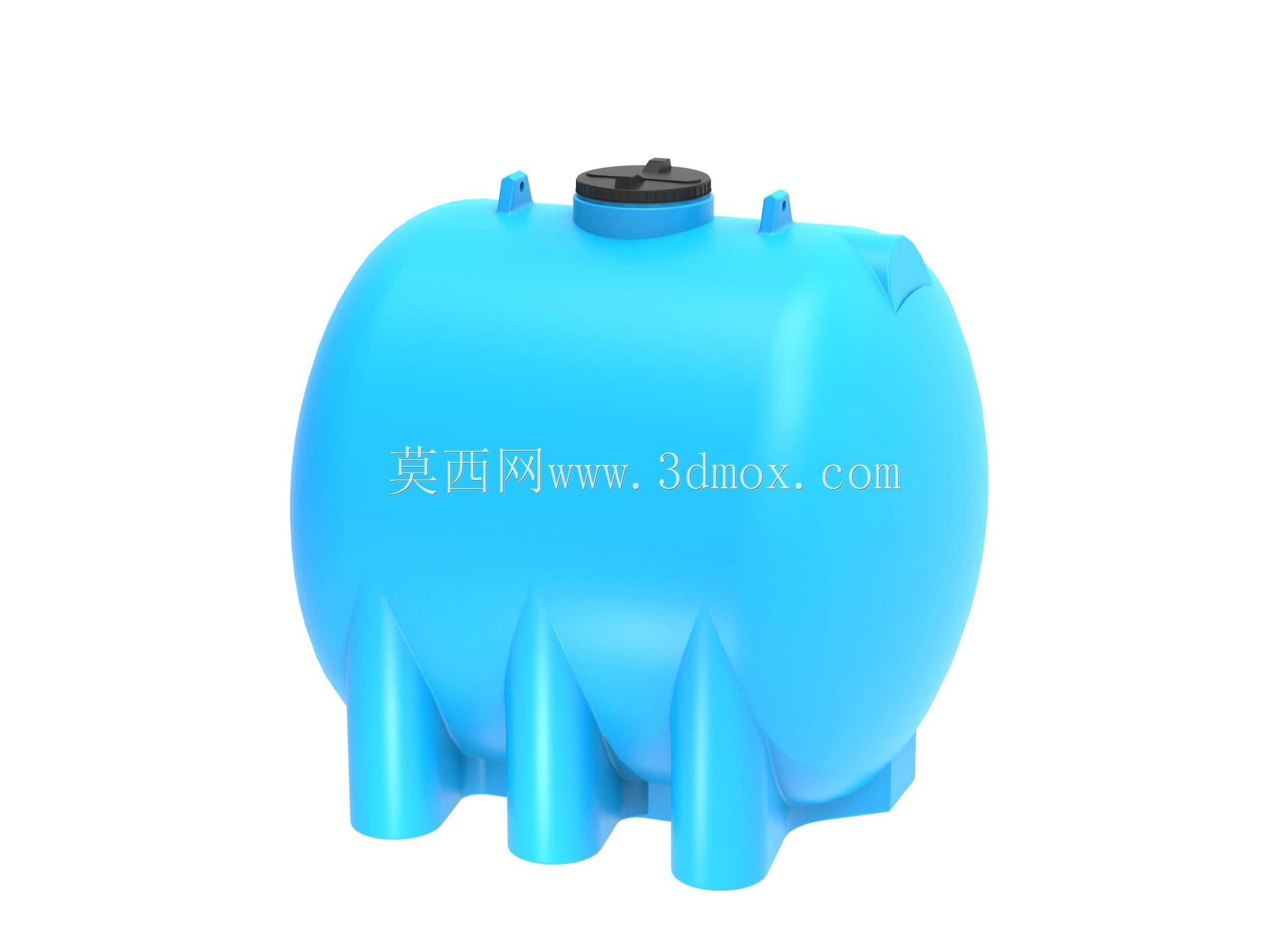

　　这款卧式储水水箱的结构设计，首先要匹配分散式供水、雨水收集、小型污废水暂存的实际场景需求，区别于立式储罐的占地特性，卧式结构更适配埋地安装、低矮空间架设的工况，比如农村分散式饮水储水、小区雨水回用系统的中转储水、小型工商业场地的生产备水存储，都能通过低重心的卧式布局降低安装基础的承重要求，减少场地平整的施工量。从功能特性来看，罐体采用一体化滚塑成型的结构逻辑，整体无焊接接缝，从根源上规避了拼接储罐容易出现的渗漏风险，罐体顶部设置的带密封结构的检修口，既可以满足日常检修、内部清理的操作空间需求，密封盖的卡扣式结构也能避免外部杂物、雨水进入罐体内部污染储水，同时可以平衡罐内外气压，避免抽水作业时罐内形成负压造成罐体变形。罐体底部的一体化支撑筋结构，是设计过程中重点考量的部分，沿罐体轴向均匀分布的支撑座，和罐体本身是一体成型结构，不需要额外加装金属支架，既减少了安装时的配件组装工序，也能避免金属支架长期接触潮湿环境出现锈蚀，影响支撑稳定性；支撑筋的弧度和罐体外壁完全贴合，能将罐体满载时的重量均匀分散到各个支撑点位，避免局部应力集中造成罐体底部开裂，支撑座上预留的安装孔位，可以配合膨胀螺栓将罐体固定在混凝土基础上，应对埋地覆土、户外大风等工况下的位移风险。

　　从安装边界来看，罐体的进出水口预留位置都做了加厚处理，接口处的平面度控制在0.2mm以内，可以直接对接标准规格的PVC、PE管道，不需要额外做找平处理，罐体两端的圆弧过渡结构，在埋地安装时可以更好地分散周围土壤的侧向压力，相比方形储罐能承受更大的外部荷载，减少埋地应用时罐体被挤压变形的概率。设计过程中也充分考虑了运输和现场搬运的需求，罐体侧面预留的隐形吊装位，不需要额外加装吊耳，吊装时绳索可以直接卡在预留的凹槽内，避免吊装过程中绳索滑动造成罐体磕碰，同时凹槽结构不会突出罐体表面，不会增加运输时的占地空间，也不会在埋地时形成应力集中点。

　　罐体的壁厚设计做了梯度区分，底部支撑位置、顶部检修口位置、进出水口位置的壁厚比罐体侧壁厚30%，这些位置都是日常使用中应力集中、容易出现磨损的部位，梯度壁厚的设计既可以保证整体结构强度，也能控制整体重量，降低材料成本和搬运难度。在实际应用中，这款水箱既可以用于地上安装，作为临时供水、消防备水的储水单元，也可以直接埋入地下，作为雨水收集、生活污水预处理的储水单元，罐体本身的食品级PE材质特性，也可以满足饮用水存储的卫生要求，不需要额外做内衬处理。

　　针对不同的安装场景，罐体的支撑结构可以适配不同的基础条件，比如在软土地基安装时，只需要在支撑座下方铺设一层10cm厚的混凝土垫层，就可以满足承重要求，不需要做整体式的混凝土基础，能大幅降低现场施工的成本和周期。罐体顶部的检修口尺寸控制在400mm直径，刚好可以满足成年人进入罐体内部清理的操作空间，密封盖采用螺纹加密封圈的双重密封结构，即使罐体埋在地下1.5米深度，也不会出现地下水渗入罐内的情况，同时可以避免罐内储水渗出污染周围土壤。在三维建模过程中，对罐体的弧度做了多次受力仿真验证，确保满载时罐体的最大变形量控制在2mm以内，不会因为长期储水出现罐体鼓胀、变形的问题，支撑筋的分布间距经过反复调整，确保每个支撑点的承重偏差不超过5%，避免单个支撑点受力过大出现沉降。
