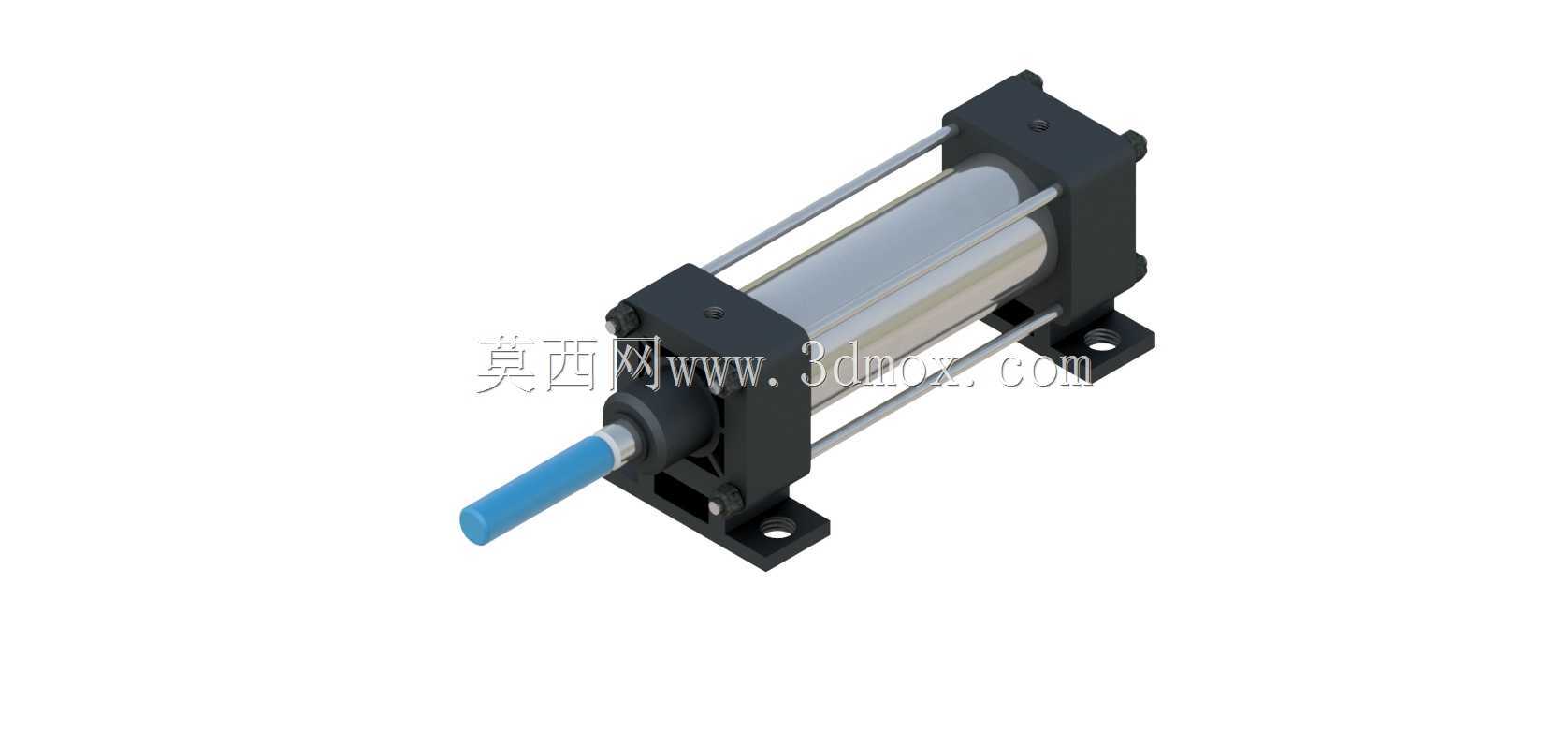

标准拉杆式双作用气动执行气缸结构

　　从结构设计逻辑来看，这款气缸采用了双作用气路设计，前后端盖分别预留了气路接口，通过换向阀控制压缩空气的进出方向，就能实现活塞杆的伸出与缩回动作，相比单作用弹簧复位的气缸，它的双向输出力更稳定，不会因为弹簧疲劳出现回程力不足的问题，适合需要双向施力的工况，比如工件的推拉、工位的转位驱动。端盖与缸筒的密封采用了轴向静密封结构，活塞杆位置搭配了耐磨导向环与双唇形密封圈，既可以保证活塞杆伸出缩回时的同轴度，避免偏磨导致的漏气，也能阻挡车间环境里的粉尘、切削液进入缸筒内部，延长密封件的使用寿命。在离散制造业的气动回路搭建场景里，这类拉杆式气缸是最常见的直线执行元件，小到电子产线的工件顶升、夹具夹紧，大到木工机械的进料推料、包装设备的封箱压合，都能见到这类结构的应用。不同于紧凑型薄型气缸的短行程安装局限，这款拉杆结构的气缸可以适配更长的行程需求，四根对称布置的金属拉杆将前后端盖与缸筒牢牢锁紧，能承受更高的工作气压，在0.1-1.0MPa的常规工厂气源压力下，不会出现端盖渗漏或者缸筒变形的问题。

　　底部的两个安装脚座是和前端盖一体加工的结构，脚座上开有两个对称的安装通孔，安装时可以通过螺栓直接固定在设备的安装面板上，这种脚座式安装的方式，相比法兰安装、耳轴安装的适配性更强，不需要额外定制安装转接件，大部分水平布置的直线驱动场景都能直接使用。从安装边界来看，缸筒部分的外径尺寸属于常规标准缸径规格，活塞杆伸出端做了外螺纹加工，可以配套安装浮动接头、连接头，和被驱动的负载进行硬连接或者柔性连接，避免安装时的同轴度误差导致活塞杆弯曲、密封件偏磨。

　　在实际选型应用时，需要注意气缸的行程余量，不能让活塞杆完全伸出或者完全缩回时撞到端盖，通常会预留5-10mm的行程余量，同时要根据负载的重量、运动速度匹配合适的缸径，避免输出力不足导致气缸动作卡顿。这款气缸的缸筒采用了硬质氧化铝合金材质，重量比钢制缸筒轻很多，同时内壁做了镜面抛光处理，活塞在缸筒内运动时的摩擦阻力更小，动作响应速度更快，适合频繁往复动作的工况，比如自动化产线上每分钟几十次的往复动作，也不会出现过早的磨损。前后端盖采用了压铸铝合金材质，表面做了喷塑处理，在普通车间环境下具备不错的防锈能力，不需要额外做表面防护。拉杆采用了镀锌碳钢材质，强度足够承受端盖的锁紧力，同时具备一定的防锈能力，长期使用不会因为锈蚀导致拆卸维护困难。在气路接口的设计上，接口采用了标准的管螺纹规格，可以直接配套常规的气动快插接头，不需要额外转接头，现场安装接气非常方便。在维护层面，这类标准拉杆气缸的拆解非常方便，只需要松开四根拉杆的锁紧螺母，就能拆开端盖更换密封件、活塞或者活塞杆，相比一体式铆接的气缸，维护成本更低，适合工厂长期使用，不需要因为密封件损坏就整体更换气缸。

　　在实际设备调试时，通常会在气缸的两个气口搭配调速接头，通过调节排气侧的气流大小来控制活塞杆的伸出和缩回速度，避免动作速度过快导致负载冲击，撞坏工件或者设备结构，同时可以在行程两端搭配磁性开关，检测活塞的伸出和缩回到位位置，给设备控制系统提供到位信号，实现自动化的动作逻辑控制。这类气缸的应用场景覆盖非常广，只要是需要直线往复驱动、对位置精度要求不是极高（通常重复定位精度在0.5mm以内）的工况，都可以选用，相比电动推杆、液压缸，它的动作速度更快，结构更简单，维护成本更低，气源也是工厂里最常见的动力源，不需要额外配套液压站或者电机驱动器，整体的设备搭建成本更低。
