欧式弯角电源接插件结构设计方案

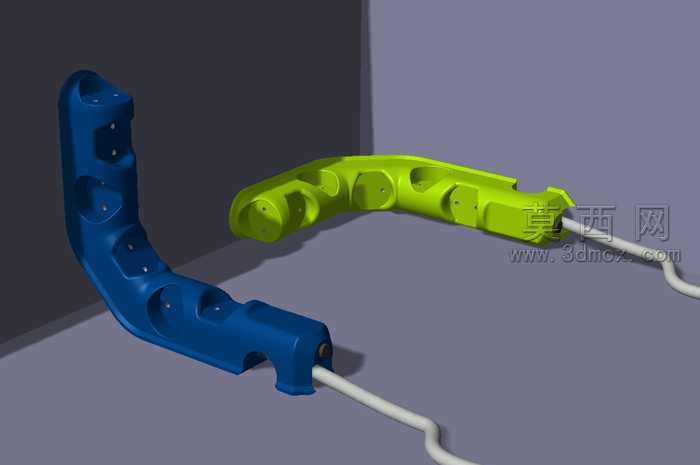

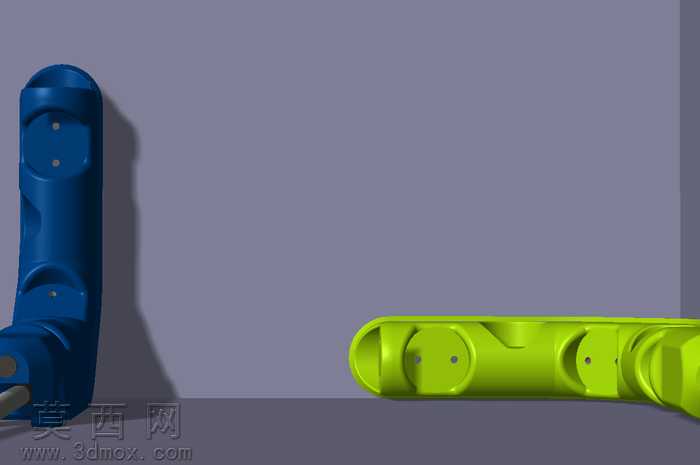

本作品为欧式弯角型电源接插件的三维设计方案，建模阶段采用参数化特征建模逻辑，先通过草绘勾勒接插件外壳的整体轮廓走向，精准匹配欧标电源接插件的安装尺寸与插合间距要求，针对弯角过渡区域做了多段曲率连续的曲面处理，避免直角结构带来的应力集中问题，同时优化线缆出线的弯折角度，减少线缆长期使用后的折损风险。结构设计上分为外壳主体、内部插合腔、线缆固定位三个核心模块，外壳部分做了等壁厚抽壳处理，壁厚均匀控制在2mm，既满足结构强度要求也兼顾注塑成型的工艺可行性，外壳表面设置了多道防滑凹槽与定位凸点，方便用户插拔操作时施力，同时在插合端设计了导向斜角，降低插合对位的难度，内部腔体预留了导电端子的安装卡槽与防呆结构，避免端子装反引发的安全隐患，线缆接入位置设计了压线扣结构，能够固定线缆外层护套，防止拉扯线缆时内部接线松脱。材质渲染阶段，两款不同配色的外壳分别赋予哑光工程塑料材质，还原PA66加纤材质的细腻磨砂质感，蓝色款调配了深邃的藏蓝色调，绿色款选用醒目的荧光黄绿色调，方便不同使用场景下的快速区分，线缆部分赋予白色柔性PVC材质，添加轻微的表面粗糙度模拟真实线缆的哑光表皮效果，场景搭建采用简约的灰色地面与深色背景，搭配柔和的三点布光，主光从侧上方打亮接插件的主体结构，补光弱化暗部死黑，轮廓光勾勒产品边缘，清晰呈现外壳的曲面起伏、凹槽细节与结构分界，渲染输出的效果图能够直观展现产品的外观形态与结构特征。设计思路上围绕欧标电源连接场景的使用需求，针对狭小安装空间内常规直头插头易遮挡相邻接口、线缆弯折半径不足的痛点，采用90度弯角结构优化出线方向，在保证电气安全间隙的前提下尽可能压缩产品整体体积，同时兼顾握持插拔的人机工程学，外壳的弧度贴合手指握持形态，插拔施力更加顺手，整体结构无多余冗余设计，所有特征均服务于功能实现与使用体验提升，可直接用于后续的模具开发与产品打样验证。
