弧形构件多点定位焊接工装夹具

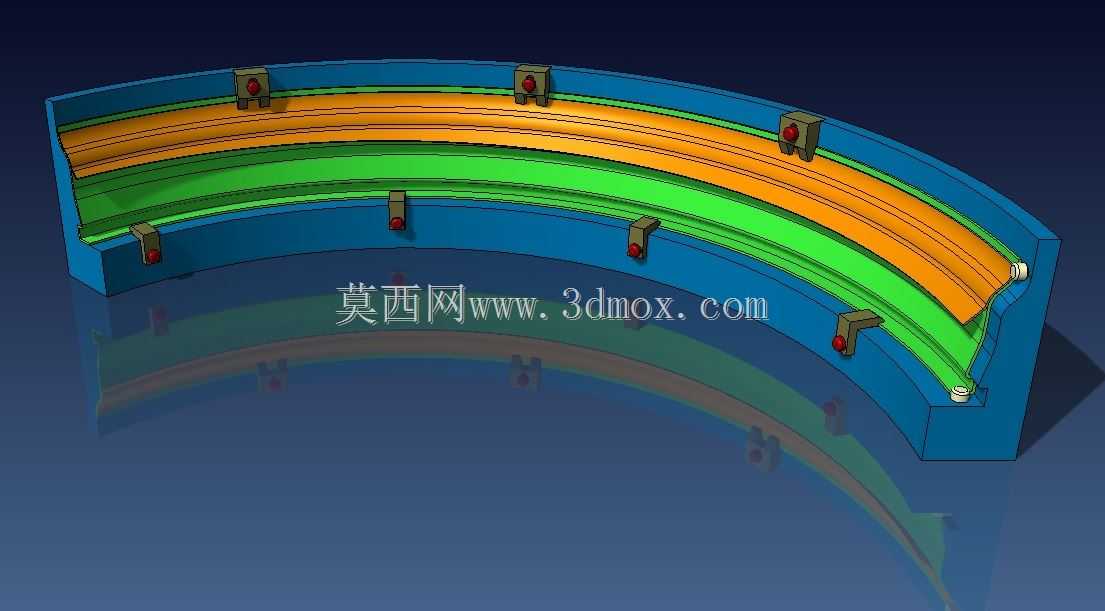

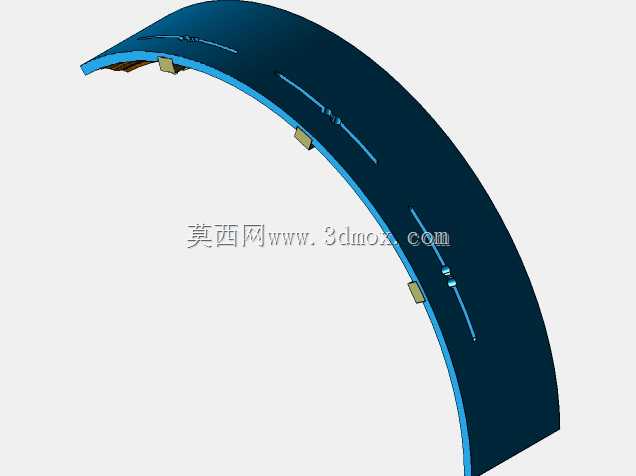

在轨道交通车体弧形蒙皮、大型风电叶片弧形加强筋、压力容器弧形封板这类大曲率弧形构件的组焊工序里，常规的平面压紧夹具根本无法贴合构件的弧面轮廓，装夹时很容易出现局部压痕、构件移位、焊后变形量超差的问题，这款弧形多点定位焊接夹具就是针对这类场景开发的专用装夹器具。从结构设计来看，夹具本体采用和待焊构件曲率完全匹配的弧形基座作为承载基础，基座上沿弧长方向均匀排布了多组可调式压紧定位单元，每个单元都带有独立的压头高度调节结构和侧向顶紧组件，能适配不同板厚、不同弧度偏差的弧形待焊工件，不需要针对单一规格工件定制整体靠模，大幅降低了多品种小批量弧形构件焊接的工装投入成本。实际使用时，操作人员先将待组焊的弧形层板依次叠放在基座弧面上，通过侧向定位块对齐工件的拼接边，再逐个调整各点位的压紧单元，让压头垂直贴合工件表面施加均匀的压紧力，避免工件在焊接热输入过程中出现翘曲、错位。需要注意的是如果用于点焊工序，要调整各定位单元的导向孔朝向正对作业面，方便焊枪伸入作业，不会和夹具结构发生干涉。从安装边界来看，这款夹具的基座底部带有标准化的T型槽安装接口，可以直接固定在通用焊接工作平台或者焊接变位机的工作面上，不需要额外加工定制安装底座，基座的弧面曲率覆盖了工业领域常用的大半径弧形构件加工范围，压紧单元的行程可以满足3到20毫米厚度的弧形板材装夹需求，相邻压紧点的间距经过反复验证，既能保证整段弧面的压紧力均匀分布，又不会因为点位过密影响焊接操作的可达性。不同于传统的整体式焊接靠模，这款夹具的每个压紧单元都可以独立拆卸更换，当某一位置的压头出现磨损或者需要适配特殊形状的工件局部结构时，只需要更换对应位置的组件即可，不需要整体报废工装，日常维护成本更低。在焊接作业过程中，夹具的基座采用了耐高温的结构钢材质，长期接触焊接飞溅也不会出现明显的变形，定位面的加工精度控制在0.1毫米以内，能有效保证弧形构件组焊后的轮廓度符合设计要求，减少后续焊后校形的工作量。
