多工位级进冲压成型模具结构设计

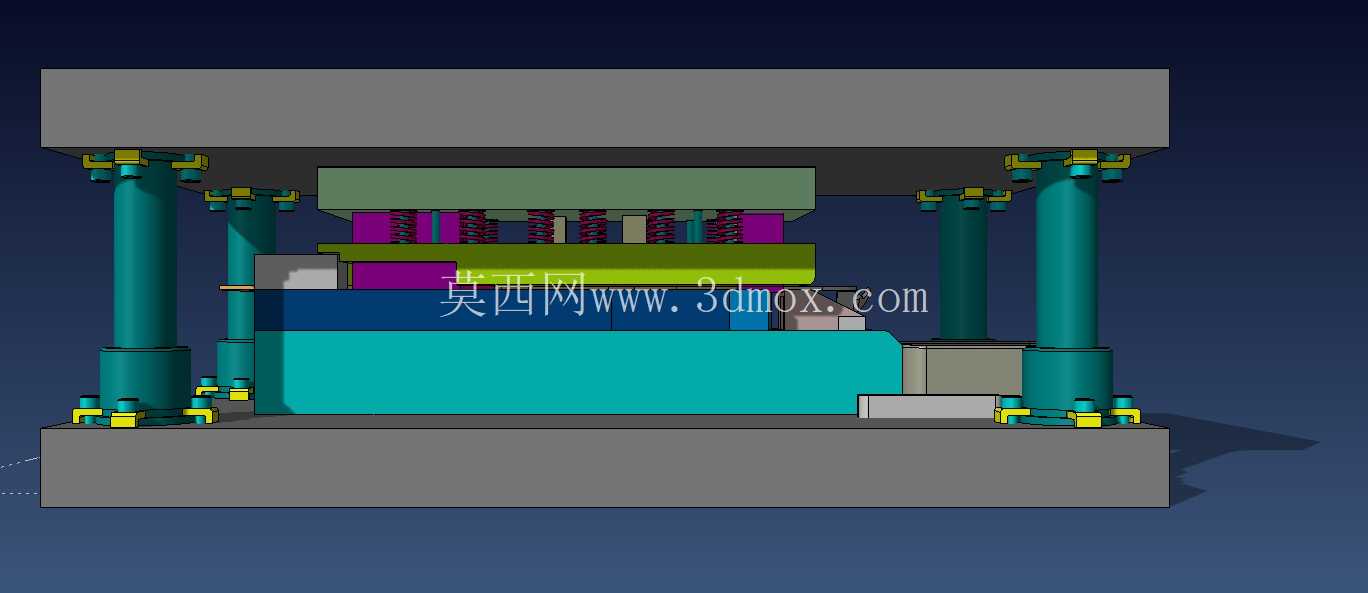

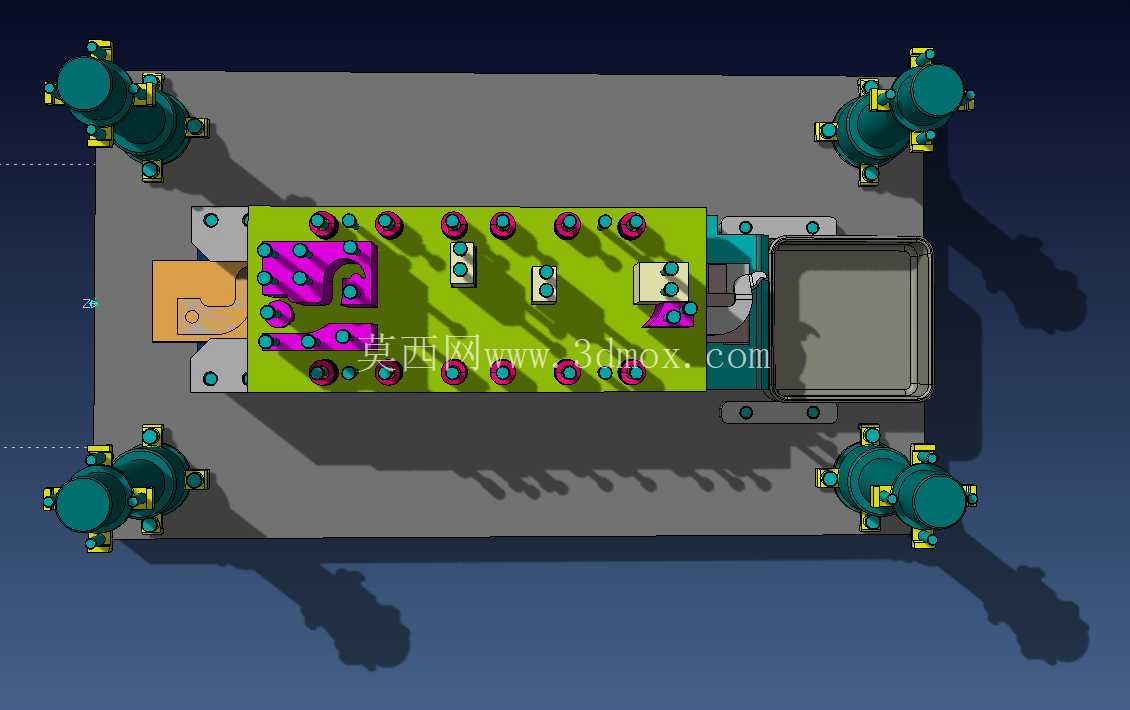

这套级进冲压成型工装，主要面向中小尺寸金属结构件的连续冲压生产场景，常见于家电五金、汽车小结构件、3C配件的批量冲压产线，适配常规开式机械压力机的安装接口，可在单台压机上完成多道冲压工序的连续作业，减少工序间工件转运的定位误差与人工周转成本。整套模具采用模座+导柱导向的经典三板式结构布局，上下模座选用厚钢板加工而成，保证长期冲压受力下的结构刚性，避免反复冲击导致的模座变形影响冲压精度。四根独立导柱布置在模座四角位置，导套与导柱采用间隙配合，配合面做硬化处理，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免凸凹模错位啃模的问题，导柱端部设置的防尘密封结构，可阻挡冲压车间的金属粉尘进入配合面，延长导向部件的使用寿命。

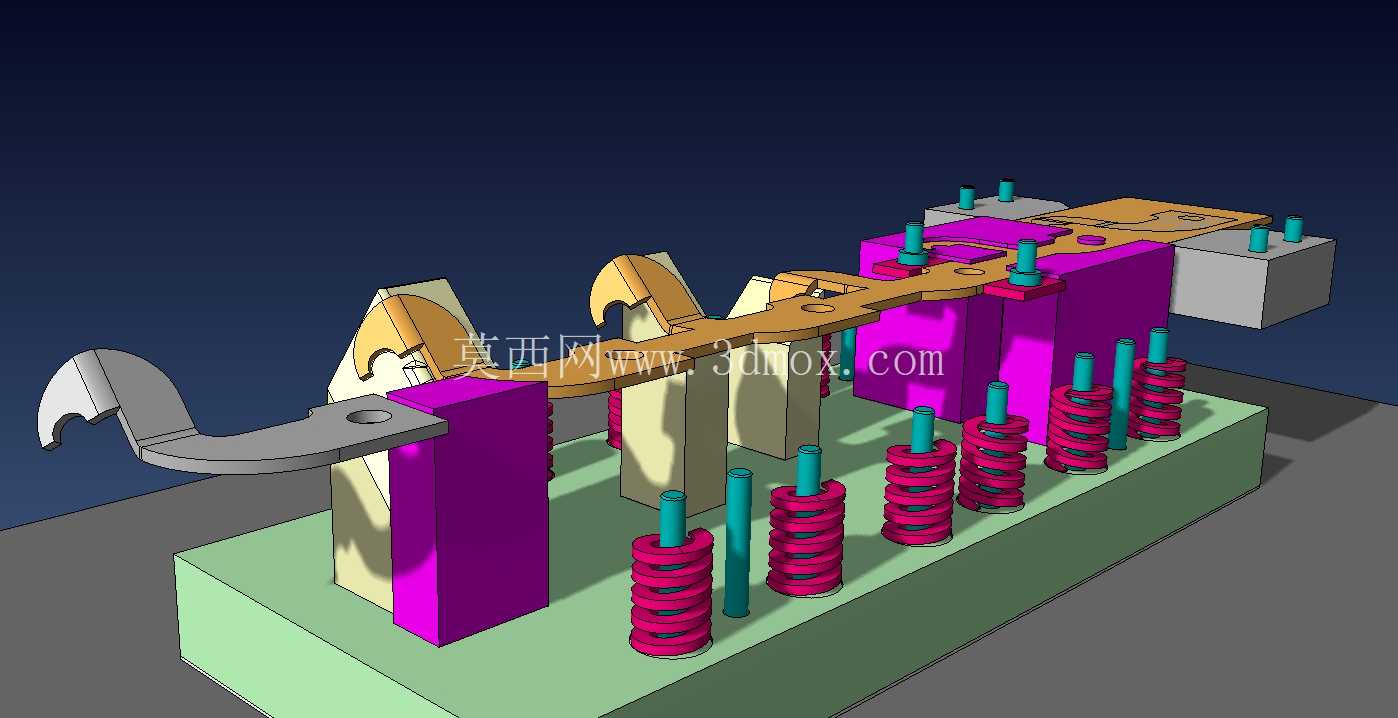

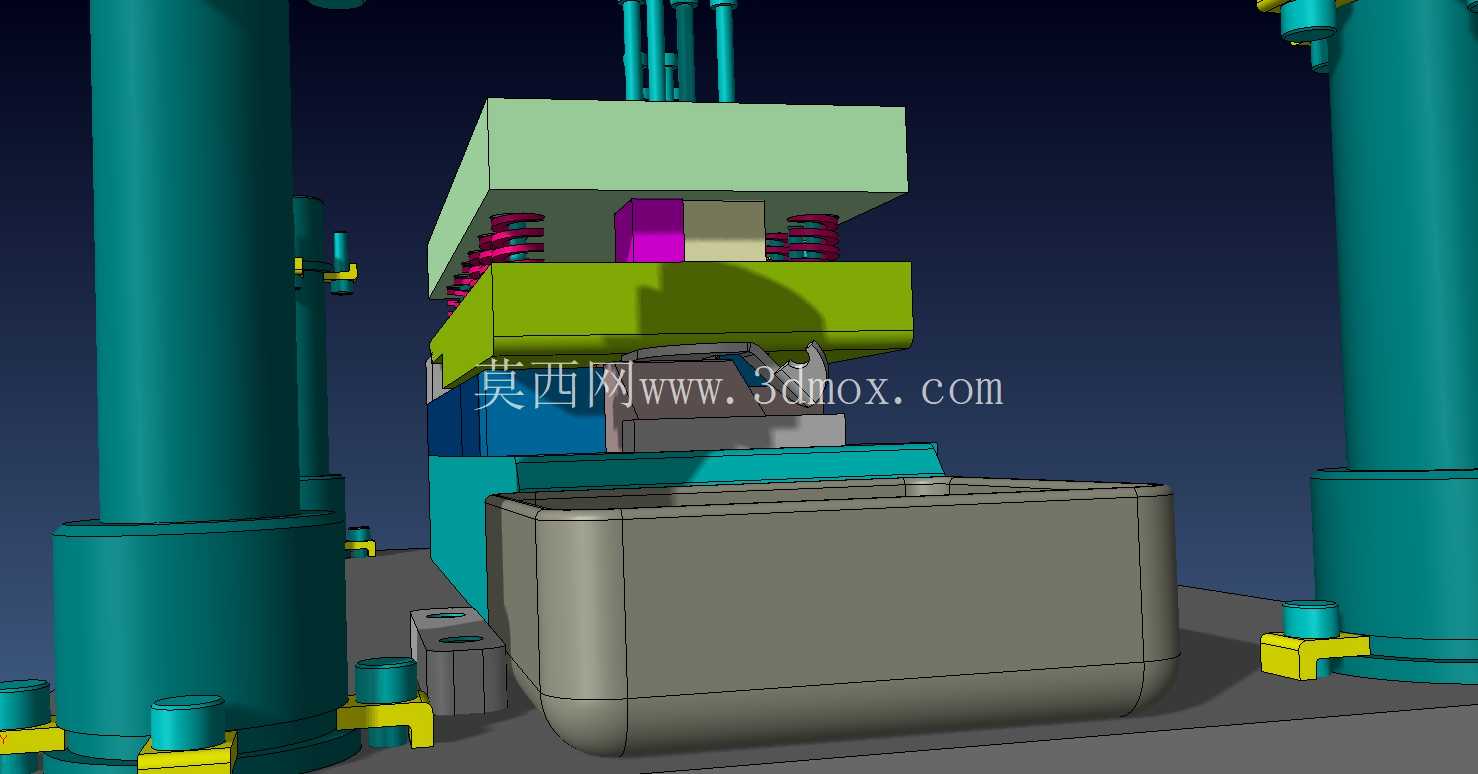

中间的工作部分按照冲压工序顺序排布，从进料端开始依次设置冲裁、弯曲、成型、落料工位，各工位之间的步距定位靠侧刃与导正销配合实现，送料过程中带料沿导料板前进，每完成一个冲压行程，送料机构将带料向前推送一个固定步距，无需重复对单个工件进行装夹定位。弹性卸料部分采用矩形截面螺旋弹簧提供卸料力，弹簧均匀布置在凸模固定板周边，合模时弹簧压缩储存弹力，开模时弹簧弹力推动卸料板将箍在凸模上的带料卸下，避免带料随凸模上行导致的工件变形，弹簧的预压缩量经过计算匹配，保证卸料力足够的同时不会对带料表面造成压痕。

所有凸模与凹模镶块均采用快换式结构设计，通过螺栓与销钉固定在对应固定板上，当某一工位的刃口出现磨损或崩缺时，无需拆解整套模具，只需拆下对应镶块进行修磨或更换即可，大幅减少设备停机维护的时间。上下模座的安装槽尺寸按照常规压机的T型槽间距设计，安装时可直接通过压板固定在压机工作台与滑块上，模座上开设的起重螺纹孔方便模具的吊装转运，避免吊装过程中磕碰工作部件。模具闭合高度经过适配设计，可在一定范围内通过调整压机滑块行程适配不同吨位的常用压机，无需额外加装垫板。各成型工位的凸凹模间隙根据冲压材料的厚度与材质做了针对性匹配，冲裁工位间隙取材料厚度的5%-8%，保证冲裁断面的光洁度，弯曲成型工位的间隙根据材料回弹量做了补偿设计，确保成型后工件的尺寸公差符合设计要求，减少后续校形工序的工作量。模具的限位柱设置在模座对角位置，合模到位时限位柱接触，避免压机行程过深导致的凸凹模过盈损坏，同时可控制弹簧的最大压缩量，防止弹簧被压并失效。整套结构在设计时充分考虑了冲压生产中的实际工况，所有易损件均采用标准化规格，采购替换方便，日常维护只需定期检查导柱润滑情况、弹簧弹力变化以及刃口磨损状态即可，适合中小五金件的大批量连续生产作业，可有效提升冲压工序的生产效率与成品合格率，降低单件生产的工装分摊成本。
