角式手轮进料止回阀结构设计方案

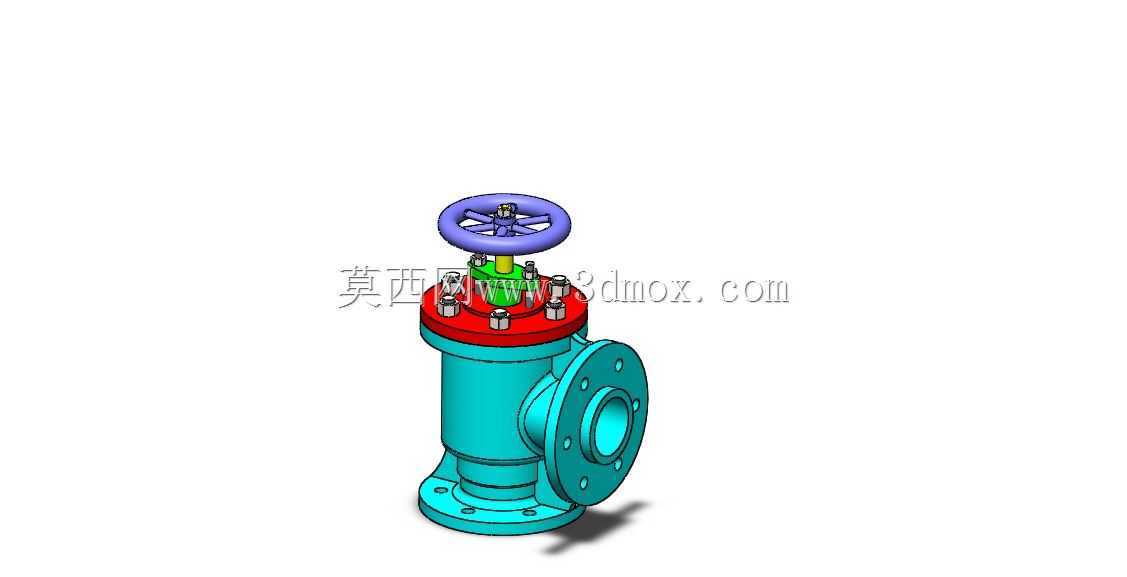

　　在化工流体输送、市政给排水、工业循环水系统以及中小型电站的进料管路中，角式进料止回阀是兼顾截断调节与介质防倒流功能的核心管路元件，不同于直通式止回阀的水平安装需求，角式结构的阀体进出口呈90度垂直布局，能够直接适配管路直角转向位置，减少额外弯头配件的使用，降低管路整体流阻与泄漏点数量。这款手轮驱动的角式止回阀，在常规单向止回的基础上增加了手动截断调节功能，既可以依靠介质自身压力实现阀瓣的自动启闭，阻止介质反向流动引发的泵组反转、介质回流污染等问题，也能通过顶部手轮实现阀瓣开度的手动控制，满足管路检修、流量微调、紧急截断的多重工况需求。

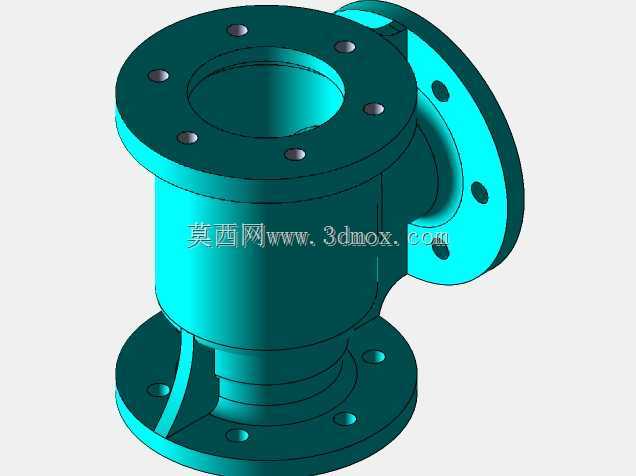

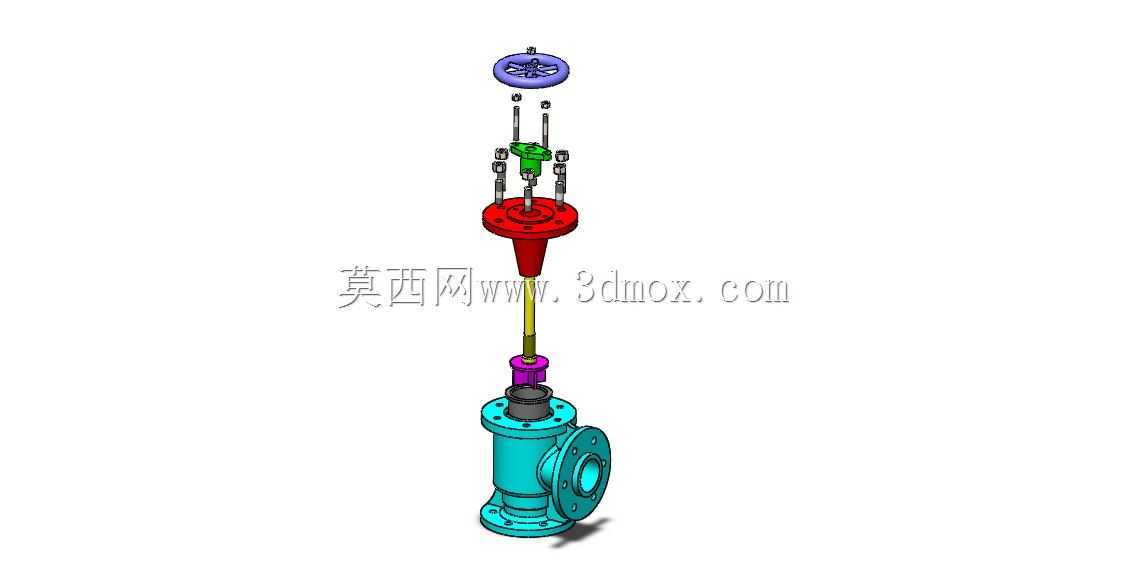

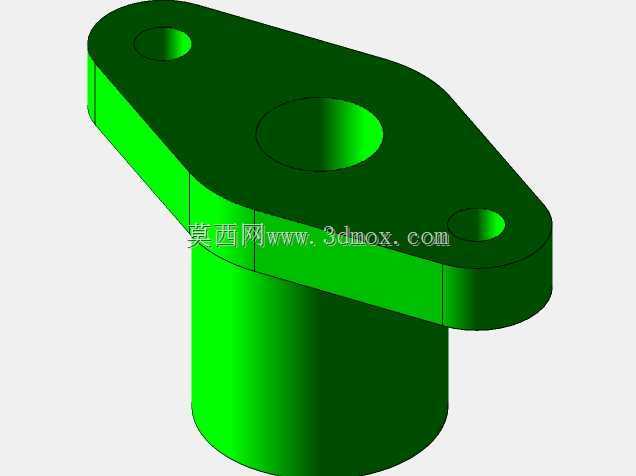

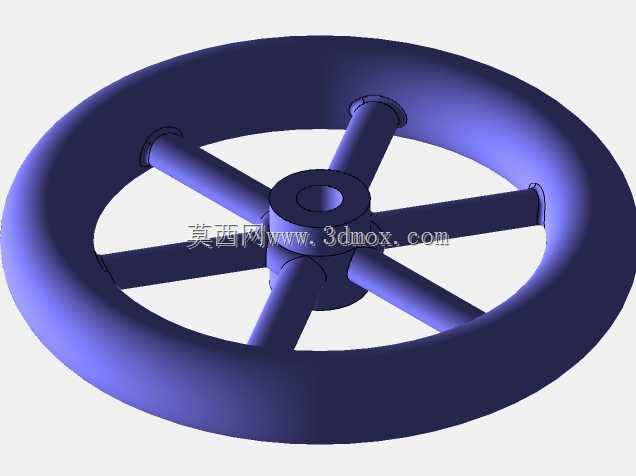

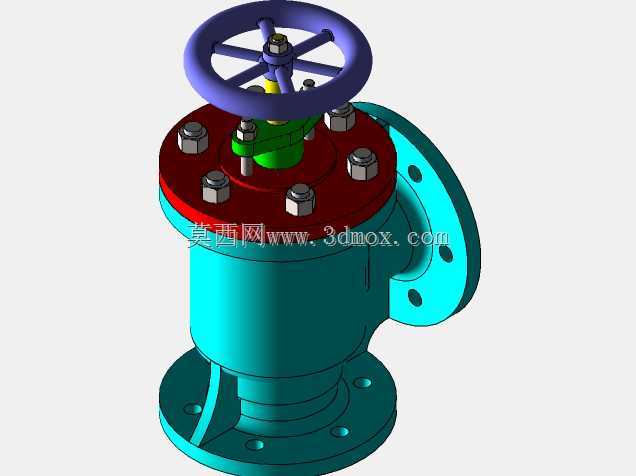

　　从结构设计逻辑来看，这款阀的整体布局充分考虑了现场安装与维护的便利性，阀体采用下进侧出的角式流道，底部为带螺栓孔的圆形法兰连接端，用于对接垂直方向的进料管路，侧面同样为带均布螺栓孔的圆形法兰端，对接水平方向的出料管路，法兰的螺栓孔数量、孔径以及密封面尺寸均匹配常规中低压管路的法兰标准，安装时无需额外加工转接件，直接通过螺栓配合密封垫片即可完成管路对接，安装边界预留了足够的螺栓操作空间，侧面法兰与底部法兰的中心距经过优化，既保证了流道的平滑过渡，也避免了安装时螺栓与阀体结构发生干涉。顶部的手轮采用圆形轮辐结构，手轮直径经过力矩核算，操作人员无需借助额外加力杆即可完成全行程启闭操作，手轮下方的阀杆采用梯形螺纹传动，具备良好的自锁性能，调整到任意开度都不会因为介质压力波动出现阀位自行偏移的问题，阀杆与阀盖之间设置了多层填料密封结构，能够有效避免介质从阀杆位置出现外泄漏，填料压盖通过两侧螺栓固定，后期维护时无需拆解整个阀体，仅需紧固压盖螺栓或者更换填料即可完成密封修复。

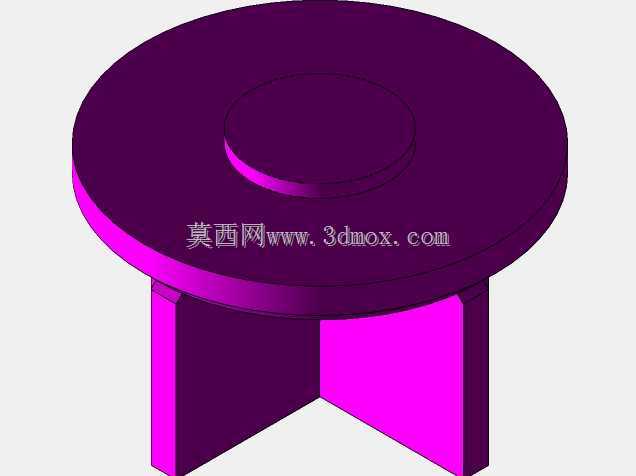

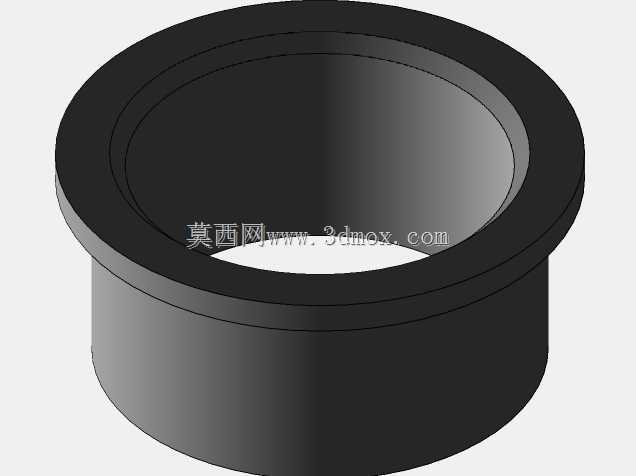

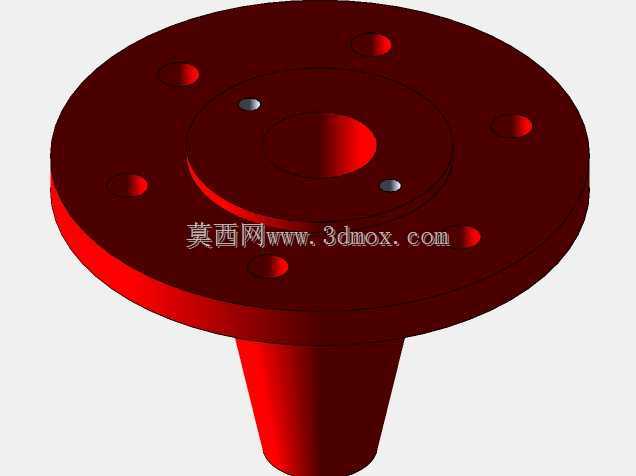

　　阀瓣与阀座的密封面采用堆焊耐磨合金的设计，能够耐受含少量固体颗粒介质的长期冲刷，避免长期使用后出现密封面磨损导致的内漏问题，阀瓣的导向结构设置在阀腔内部的导向筋上，启闭过程中阀瓣不会出现偏摆，保证密封面能够精准贴合，止回工况下，当进料侧介质压力高于出料侧时，介质压力推动阀瓣向上开启，介质可以顺畅通过阀腔进入出料管路，当进料侧压力下降或者出现反向压力时，阀瓣在自身重力以及反向介质压力的作用下快速回落，贴合在阀座密封面上，阻断介质的反向流动，响应速度快，能够有效避免水锤效应对管路和上游设备造成的冲击。阀体的中腔连接采用法兰螺栓紧固结构，阀盖与阀体之间设置了金属缠绕垫片，耐受温度与压力范围更广，中法兰的螺栓沿圆周均布，紧固时受力均匀，不会出现密封面压偏导致的泄漏问题。

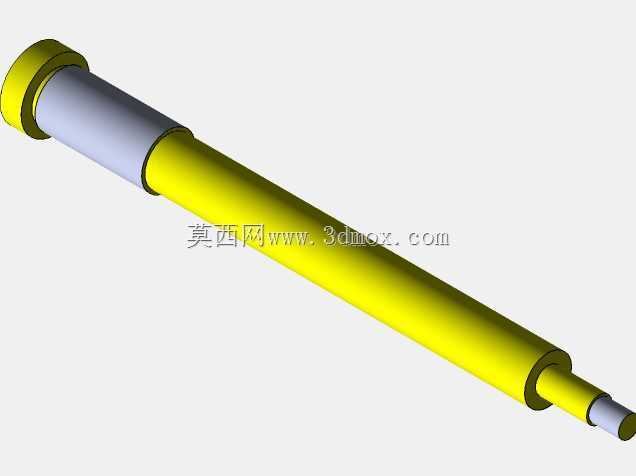

　　在建模过程中，所有零件的配合公差都经过了严格的匹配，阀杆与阀盖的导向套之间采用间隙配合，既保证阀杆升降顺畅，也不会因为间隙过大出现阀杆晃动，手轮与阀杆顶部采用方榫连接，配合锁紧螺母固定，传递扭矩可靠，不会出现操作时手轮滑转的问题。阀体的流道内壁做了圆弧过渡处理，没有明显的直角凸起，介质通过时的流阻更小，能够减少压力损失，降低管路输送过程中的能耗。整体结构没有复杂的异形零件，大部分零件都可以采用常规的铸造、机加工工艺完成生产，加工难度低，后期备件替换方便，适合批量生产应用。在实际选型应用时，需要根据管路的公称通径、工作压力、介质温度以及腐蚀特性匹配对应的阀体材质与密封件材质，这款结构的基础版本采用铸铁材质即可满足常规水介质、低压工况的使用需求，如果应用在腐蚀性介质工况，仅需更换阀体、阀瓣的材质为不锈钢或者衬氟结构即可，结构通用性强，能够适配多种不同的工业管路场景。
