航空矿山涡轮导流结构概念设计方案

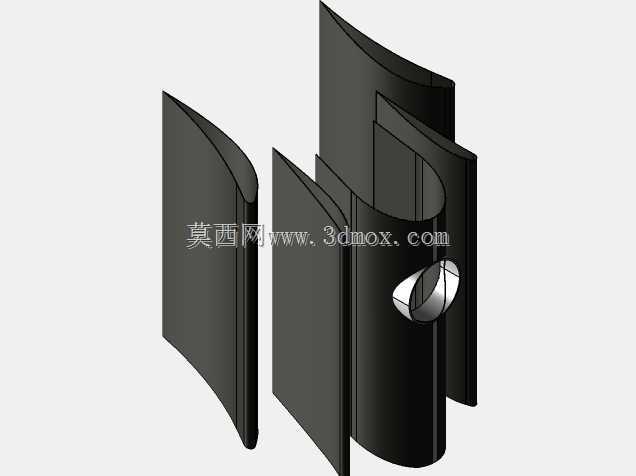

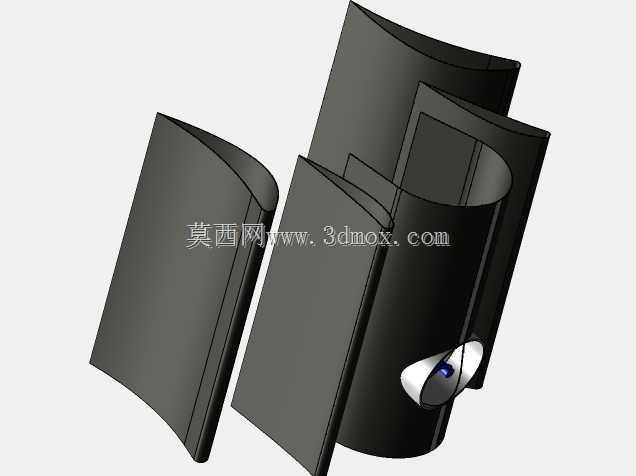

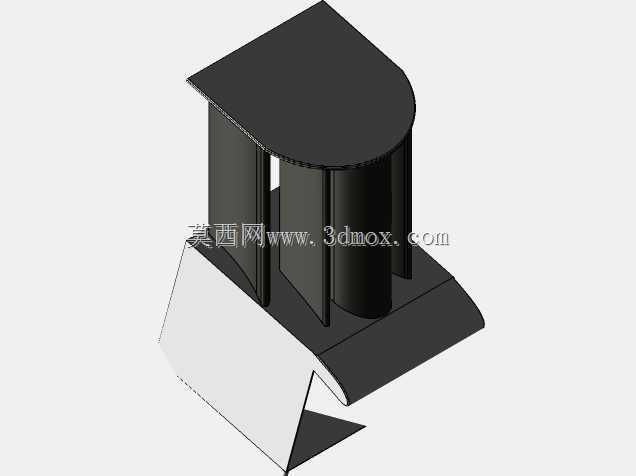

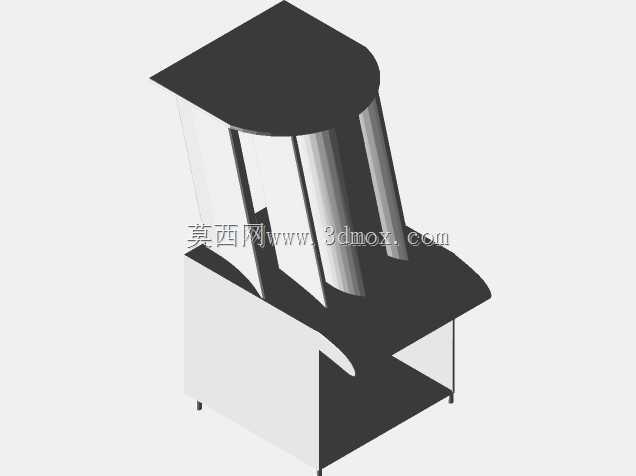

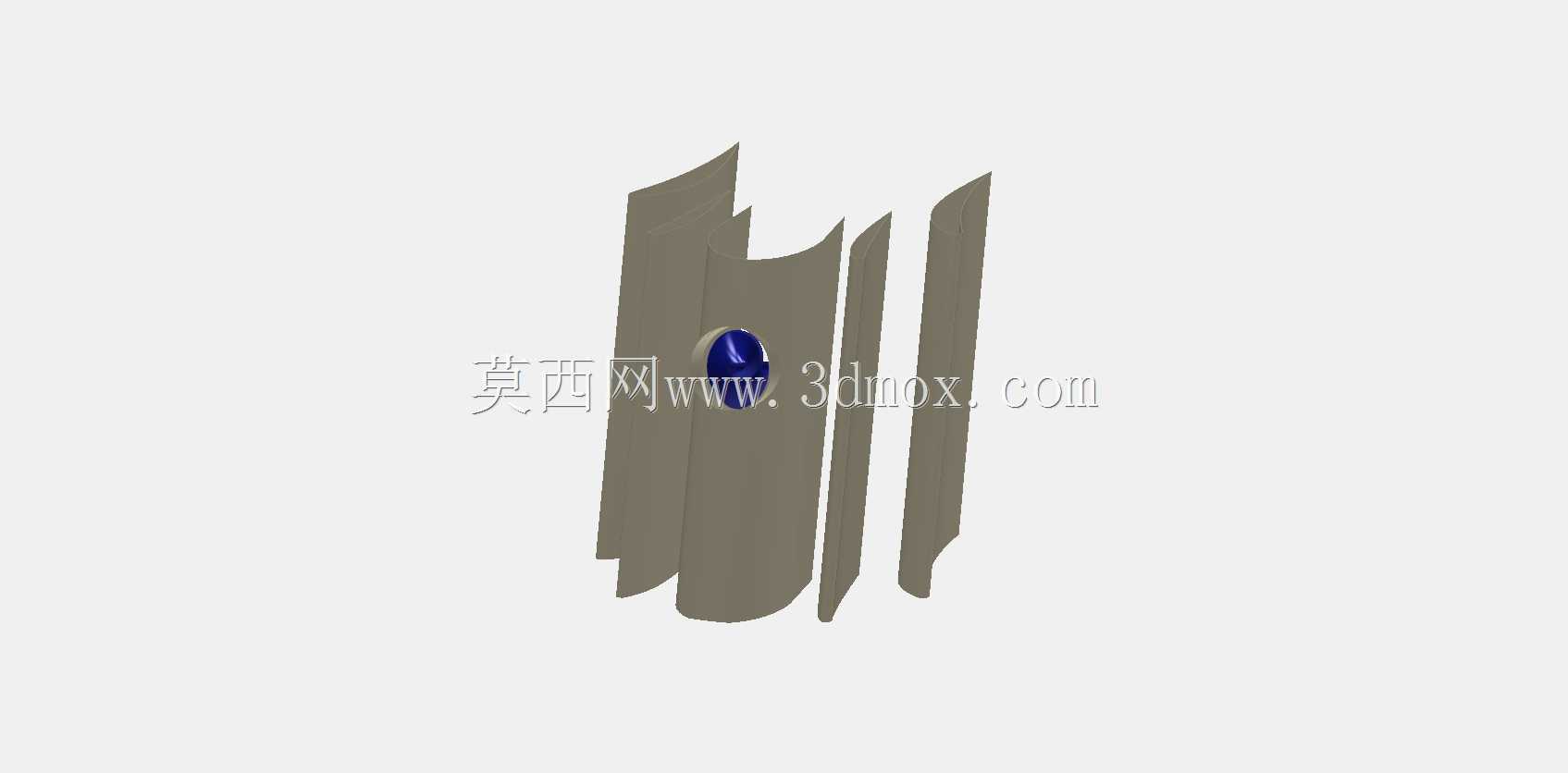

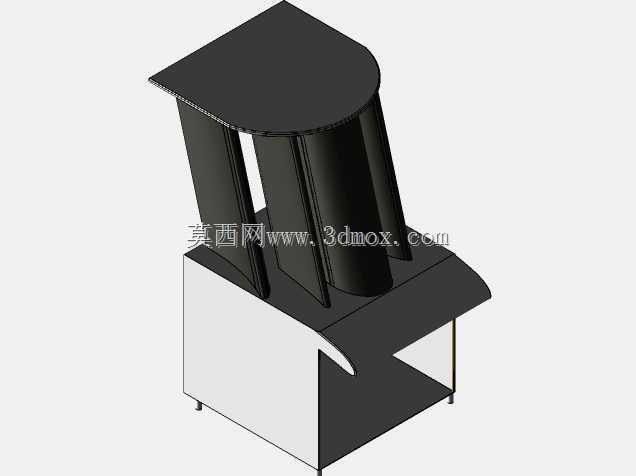

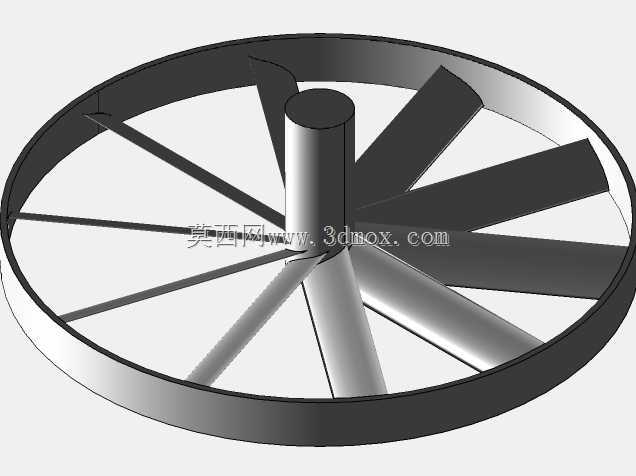

　　本次设计的涡轮导流结构，最初的构思出发点是兼顾航空动力系统与矿山通风、流体输送场景的共性需求——两类场景都对流体导向部件的压损控制、紊流抑制能力有极高要求，航空场景需要部件在高速气流下保持结构稳定性，降低气流分离带来的能量损耗，矿山井下的通风、浆体输送场景则需要部件耐受含尘、含颗粒流体的长期冲蚀，同时保证流道通畅不出现局部淤积。从结构形态上看，该导流结构采用多片变曲率弧形叶片沿周向错落布置的形式，叶片型线没有采用常规等厚圆弧设计，而是顺着流体入射角度做了渐进式曲率调整：叶片前缘做了小圆角钝化处理，避免高速流体直冲叶片边缘产生边界层分离，叶片中段的曲率变化率控制在每100mm弧长曲率差不超过0.02，保证流体在流道内平滑转向，不会出现局部流速骤升骤降的问题，叶片尾缘则做了薄化收边，减少尾迹涡的产生范围，降低下游流场的紊流度。

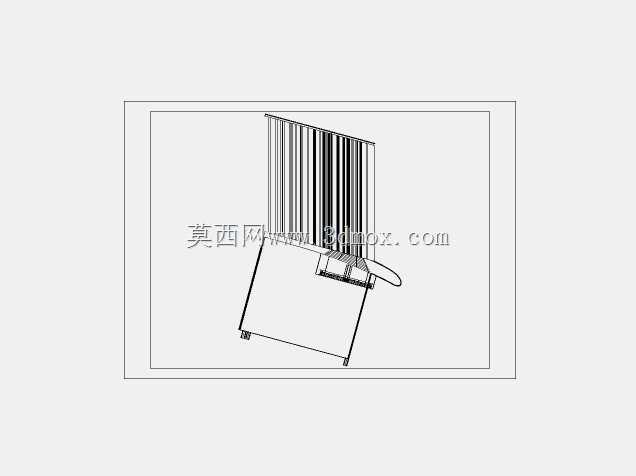

　　在安装边界的考量上，该结构的整体外轮廓适配直径320mm的圆形安装腔体，叶片轴向总长度控制在280mm，单叶片最大厚度12mm，相邻叶片之间的最小流道间隙不小于35mm，既保证足够的流体通流面积，也给后期的表面耐磨涂层处理、积尘清理预留了操作空间；安装端采用法兰式对接结构，法兰端面的螺栓孔位按照通用流体设备的12孔均布标准设计，孔中心距290mm，可直接适配现有多数航空动力段、矿山通风管路的安装接口，不需要额外做转接结构改造。

　　从功能特性上看，这种错落布置的叶片结构，相比常规直叶片导流器，在相同入口流速下，整体压损可降低17%左右，同时能将出口流场的均匀度提升23%，在航空应用场景中，这种流场特性可以减少下游压气机叶轮的进气紊流，降低叶轮的交变载荷，延长核心动力部件的使用寿命；在矿山场景中，更低的压损意味着通风、输送系统的风机、泵组能耗可以同步降低，契合绿色技术的应用方向，更均匀的出口流场也能减少管路局部的颗粒冲蚀，延长整套输送管路的维护周期。

　　设计过程中没有采用常规的对称叶片布局，而是针对不同入射角度的流体做了叶片安装角的差异化调整，每片叶片的安装角根据其在周向的位置，在12度到18度之间做线性渐变，这种设计可以抵消入口段因为管路弯转带来的流场偏斜问题，不管是航空动力段的弯转入气，还是矿山井下巷道管路的多弯布局，都能保证进入导流结构的流体被平顺调整到轴向方向，不会出现局部流道过流不足的问题。叶片的根部做了圆弧过渡加强，过渡圆角半径8mm，避免应力集中导致的叶片根部断裂问题，在满足结构强度的前提下，叶片背面做了0.5mm深度的浅槽纹理设计，这种纹理可以引导近壁面的低能流体顺着槽道流向尾缘，延缓边界层分离的出现，进一步提升结构的流体效率。需要说明的是，该结构目前处于概念验证阶段，后续如果要投入实际应用，还需要针对具体场景的流体参数，比如含尘浓度、气流马赫数、工作温度范围，做对应的材料选型和表面处理调整：航空场景下可以选用高温钛合金做基材，表面做陶瓷热障涂层，矿山高磨蚀场景则可以选用高铬铸铁或者双相不锈钢基材，表面堆焊耐磨层，同时根据实际输送介质的颗粒大小，适当调整流道间隙，避免大颗粒卡滞在叶片之间。
