低扭矩真空离心风机叶轮结构设计

　　在工业真空排风、小功率直流风机配套场景中，叶轮作为直接做功的核心过流部件，其型线设计直接决定整机的负载水平、运行温升与抽气效率，这款离心式叶轮的设计出发点，正是针对小功率直流驱动的真空风机工况，解决常规叶轮启动扭矩大、长时间运行电机易过热的痛点。从实际应用场景来看，这类叶轮主要适配桌面级真空吸附设备、小型除尘排风装置、电子设备散热风道这类对输入功率敏感、安装空间紧凑的配套设备，不需要匹配大功率驱动单元，就能在有限的轴向尺寸内实现稳定的负压建立与气流输送。

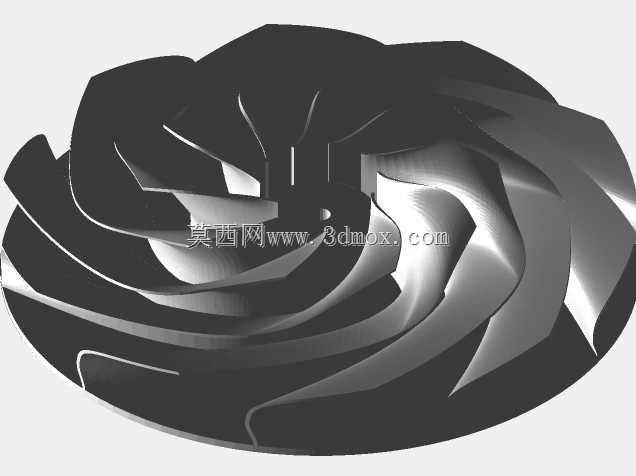

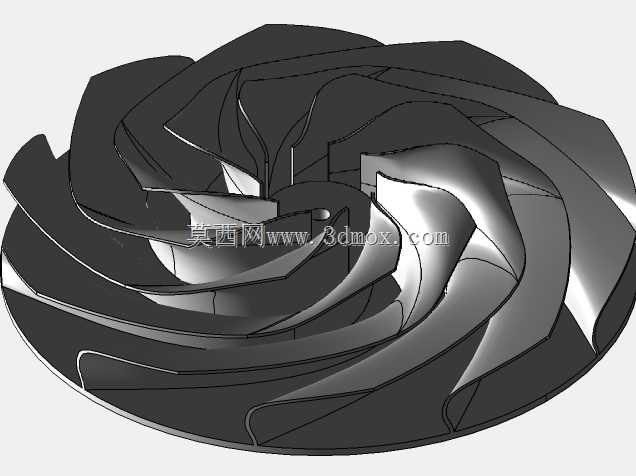

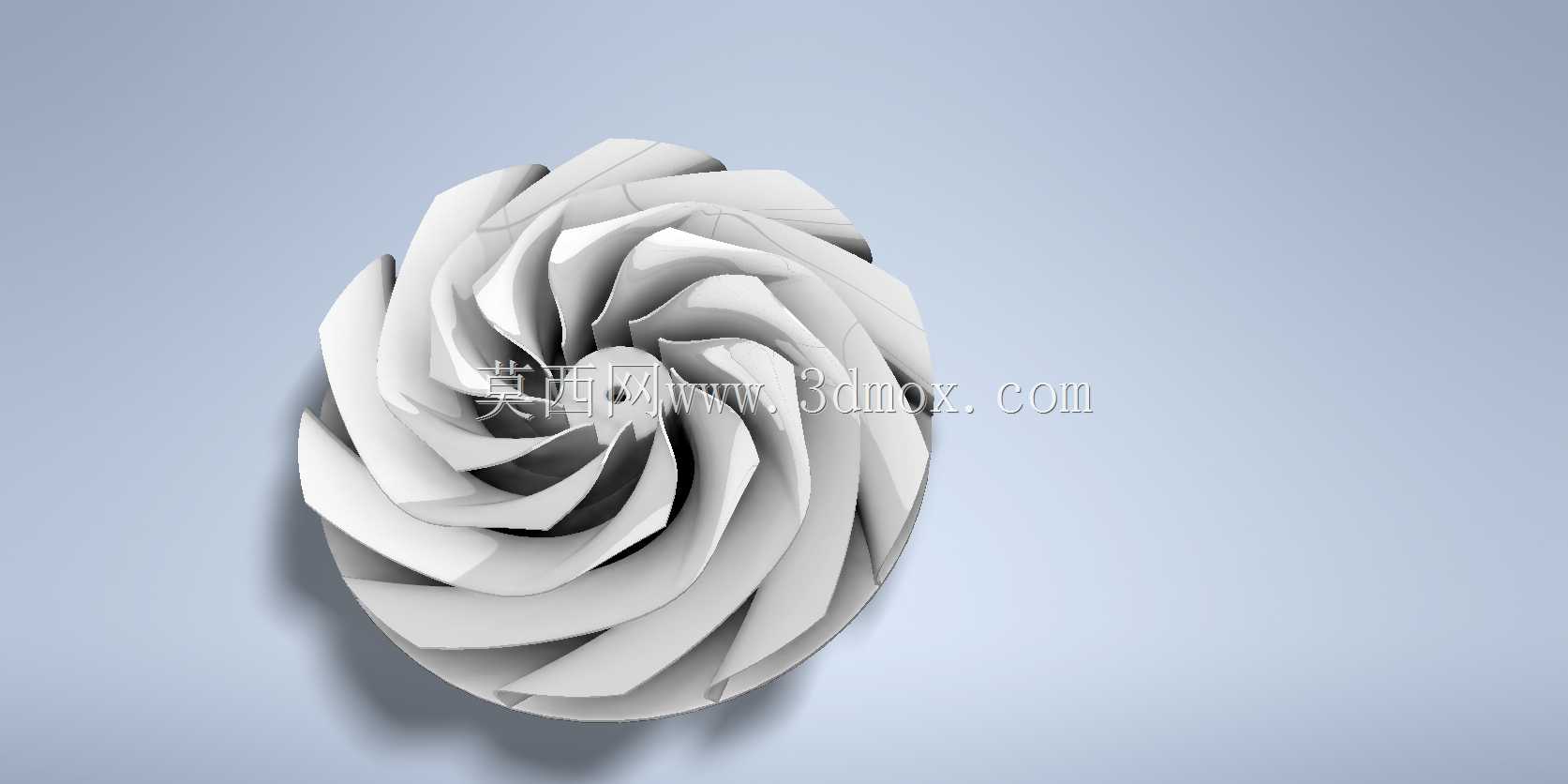

　　从功能特性上看，这款叶轮采用后向式扭曲叶片布局，叶片沿轮盘周向均匀排布，每一片叶片的进风侧与出风侧都做了连续的曲面过渡，没有直角突变的结构，气流在进入叶轮流道时不会产生明显的入口冲击，能有效降低气流在叶道内的涡流损失，直接减少叶轮旋转过程中的气动阻力，反映到驱动端就是启动与运行扭矩的降低，匹配低压直流电机时，不会出现启动瞬间电流陡升的情况，长时间连续运行时，电机的负载电流维持在较低水平，从根源上减少电机的发热累积，避免直流电机因过热出现磁钢退磁、绕组老化的问题。叶片的出口角经过反复迭代调整，在保证出口气流有足够动压的前提下，尽可能缩小叶片出口的气流滑移系数，让叶轮在相同转速下能获得更高的真空度，满足小空间内的抽气吸附需求。

　　设计过程中，首先要明确安装边界的约束：这类小尺寸真空风机的叶轮安装腔轴向尺寸通常控制在较小范围内，轮盘的直径与配套风蜗壳的内壁间隙需要保留0.5-1mm的安全距离，避免旋转过程中出现碰擦，轮毂中心的安装孔与电机输出轴采用过渡配合，配合面设置轴向定位台阶，保证叶轮安装后端面与电机端盖的平行度公差控制在0.1mm以内，避免高速旋转时出现动平衡超差的问题。叶片的厚度从根部到前缘做渐变处理，根部与轮盘衔接处做圆角过渡，既减少应力集中，提升叶轮整体的结构强度，在高转速运行时不会出现叶片变形颤动，也能尽可能降低叶片自身的重量，减少转子的转动惯量，进一步降低电机的启动负载。

　　从流道设计逻辑来看，这款叶轮的叶道截面从入口到出口采用渐扩式设计，气流在叶道内流动的过程中，部分动压会平稳转化为静压，减少气流流出叶轮时的动压损失，提升风机的运行效率。叶片前缘做了薄化处理，切入气流时的切割阻力更小，即使在入口气流存在一定偏角的情况下，也能保持稳定的进气状态，不会出现明显的喘振边界收窄问题。轮盘的背面采用平整式设计，没有多余的凸起结构，减少叶轮背面与腔体之间的空气搅动损失，同时也方便做动平衡校正，在轮盘的外缘预留去重位置，不需要额外加装平衡块就能实现G2.5级的动平衡精度，适配最高每分钟数千转的运行转速。

　　在实际选型匹配时，需要注意叶轮的旋向必须与电机的输出转向一致，安装时要保证叶轮入口与进风集流器的对中精度，集流器的出口端要伸入叶轮入口一定深度，减少入口处的气流泄漏。这款叶轮的结构没有复杂的分体装配部件，整体一体化成型的结构也避免了拼接缝隙带来的气流损失与结构松动风险，在长期运行过程中不需要额外的维护，适配常规的工程塑料或者铝合金加工工艺，无论是批量注塑成型还是小批量机加工都能实现较高的尺寸一致性，不需要后续大量的修型调整就能达到设计的气动性能。针对真空工况下可能存在的少量粉尘吸入问题，叶片的曲面设计采用顺滑无死角的结构，粉尘不容易在叶道内堆积，即使长时间运行，也不会因为积灰出现叶轮动平衡失效的问题，能维持稳定的运行状态。
