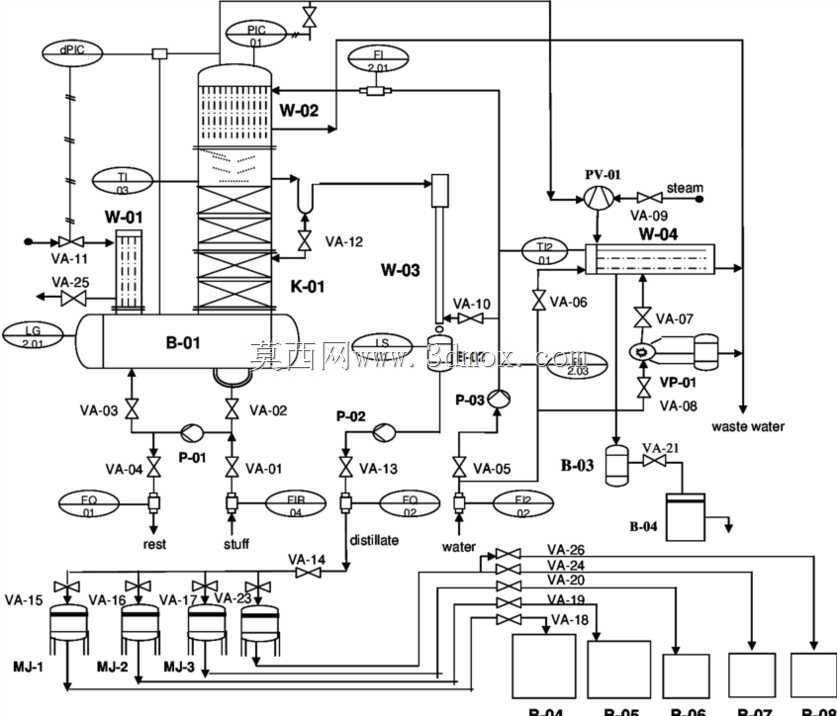

化工工艺管道及仪表流程P&ID设计方案

　　这套工艺管道与仪表流程设计，核心服务于化工、精细化工及中小型过程工业的生产装置搭建，覆盖从原料进料、单元反应到产物输出的全流程管路与测控点位布局，可直接用于生产装置的施工交底、运维人员作业指引，也能作为新员工熟悉装置逻辑的可视化参考资料。不同于仅展示核心物料走向的基础工艺流程图，这套设计完整纳入了主工艺管路、辅助公用工程管路的全部测控节点，每一条管路的介质流向、管径匹配逻辑、测控仪表的安装点位都做了明确标注，现场施工人员可直接对照图纸确定仪表安装位置、管路走向，无需额外做点位补全设计。

　　从设计逻辑来看，整套流程优先保障主工艺路径的流量稳定性，主物料管路的流量检测仪表全部设置在直管段满足前后直管段长度要求的位置，避免弯头、阀门带来的流场扰动影响检测精度；压力检测点位避开了管路急弯、变径的紊流区域，确保采集到的压力数据能真实反映管路内的介质工况。控制回路的设计遵循就近采集就近调控的原则，每一组流量调节回路的检测元件与调节阀的间距控制在合理范围，减少信号传输与介质响应的滞后量，避免出现调节超调、工况波动的问题。

　　针对不同介质的管路特性，设计中也做了差异化处理，比如含固体颗粒的物料管路，仪表取源点全部设置在管路顶部或侧部，避免颗粒沉积堵塞取压口；腐蚀性介质管路的仪表安装预留了隔离液加注的接口位置，后续运维时无需拆解管路即可完成隔离液补充。从安装边界来看，图纸中明确标注了所有管路与现场设备接口的对接位置，仪表安装点位预留了足够的操作空间，现场安装压力变送器、流量计时，不需要额外切割调整管路，所有法兰对接点位的公称通径、压力等级都做了隐含匹配，对接时可直接选用对应标准的紧固件与密封件。

　　公用工程管路的分支点位全部设置在主物料管路的稳定段，避免公用工程介质切入时对主物料流态造成冲击，比如吹扫蒸汽的接入点设置了止回阀的安装位，防止主物料倒窜进入蒸汽管网。整套设计还考虑了日常运维的需求，每一组需要定期校准的仪表都预留了旁通管路，校准作业时可通过旁通维持管路正常运行，不需要全线停车；关键管路的切断阀位置做了明确标识，应急状态下操作人员可快速找到切断点位完成工况隔离。对于多支路并行的管路区域，设计中调整了管路排布间距，避免相邻管路的保温层、伴热管线出现安装干涉，同时预留了后期管路改造的预留接口位置，后续产能调整需要新增支路时，可直接在预留接口处接驳，不需要对现有主管路做大规模切割改动。
