带操作检修平台的立式TIPO反应储罐结构

　　在精细化工、湿法冶炼、医药中间体生产的车间工段里，这类带一体化操作检修平台的立式反应储罐是衔接反应工序与物料暂存工序的核心静设备，区别于纯承压反应釜与常压储槽，它兼顾了反应过程的流体缓冲、反应后物料的静置排水与临时存储功能，尤其适配小批量多批次的精炼生产场景，不需要额外搭配高位槽或者中间中转罐，能减少车间内的管线排布长度，降低物料输送过程中的残留损耗。

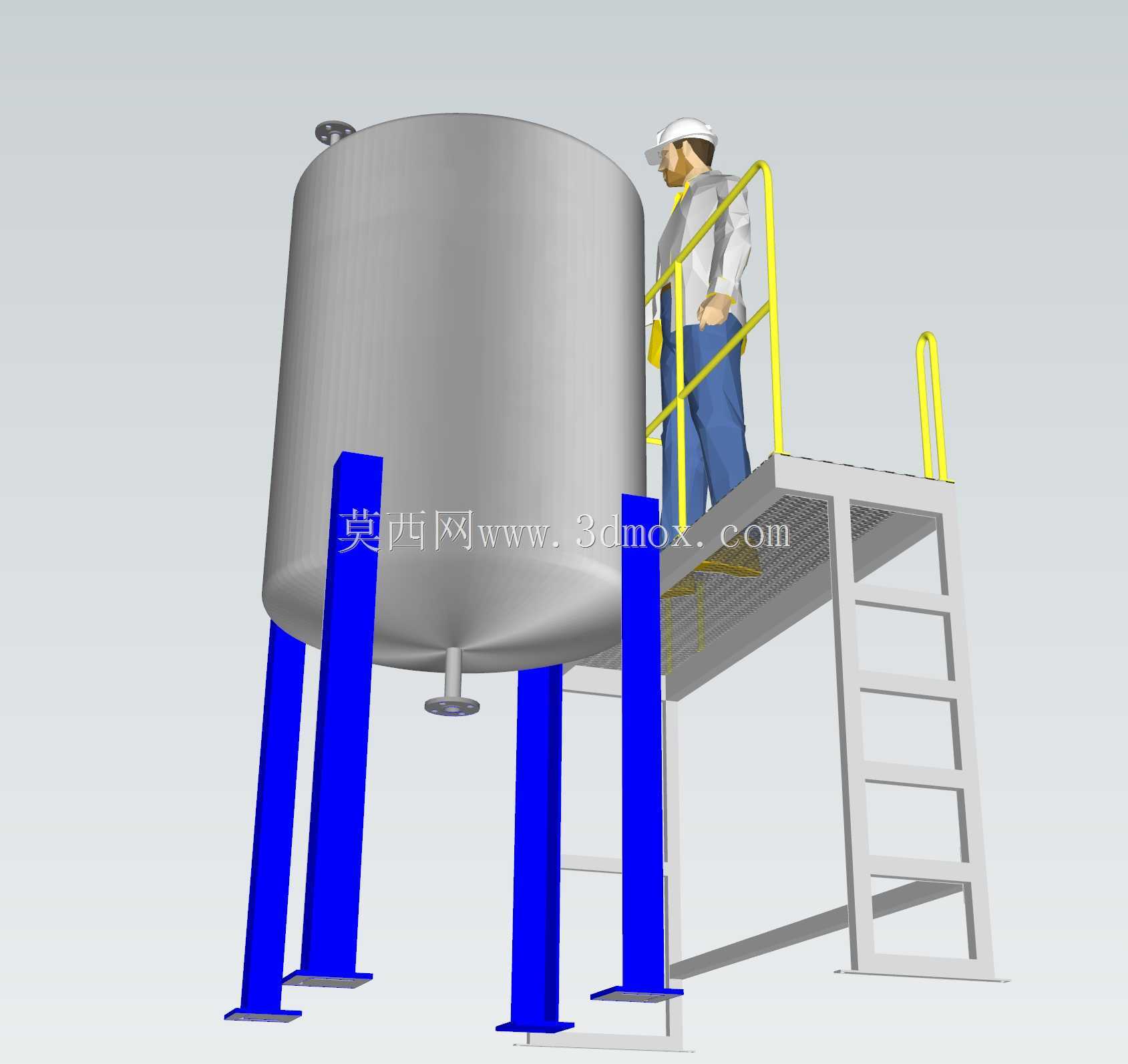

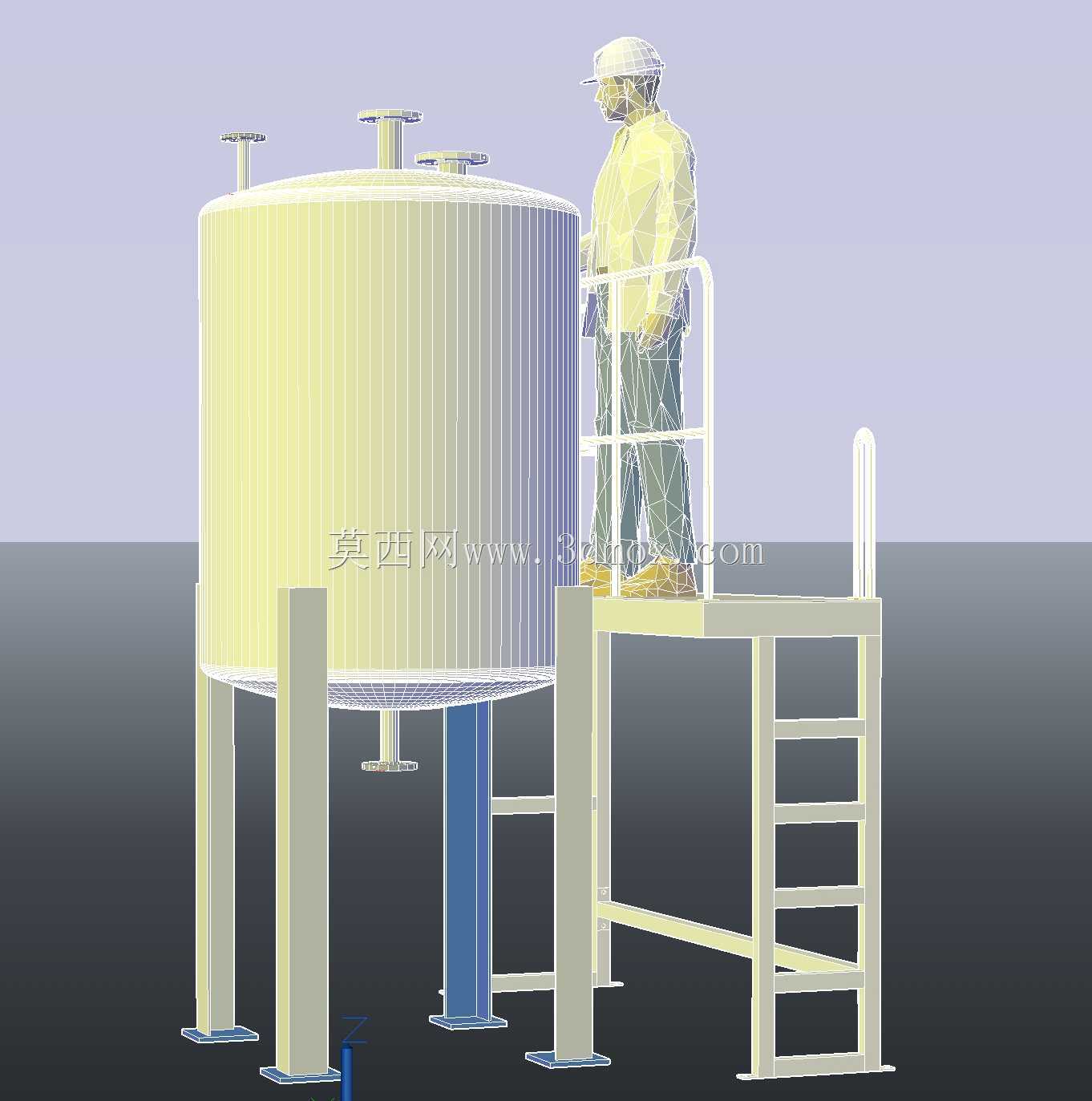

　　从结构设计逻辑来看，罐体采用标准立式圆筒形结构，上封头设置三个工艺接管口，分别对应进料、排气、助剂投加的功能，接管的伸出长度与法兰端面的水平度都预留了现场配管的安装余量，避免后续管道安装时出现应力集中的问题。罐体底部采用锥形收口设计，锥角角度匹配反应性流体的沉降排水需求，能保证罐内的残液、固相杂质完全从底部排净，不会在罐底形成积液死角，这一点对于处理含固相颗粒的反应流体尤为重要，很多常规平底储罐在排放含渣物料时，往往需要额外增设冲洗装置，而这个锥底结构直接从构型上解决了排净问题。

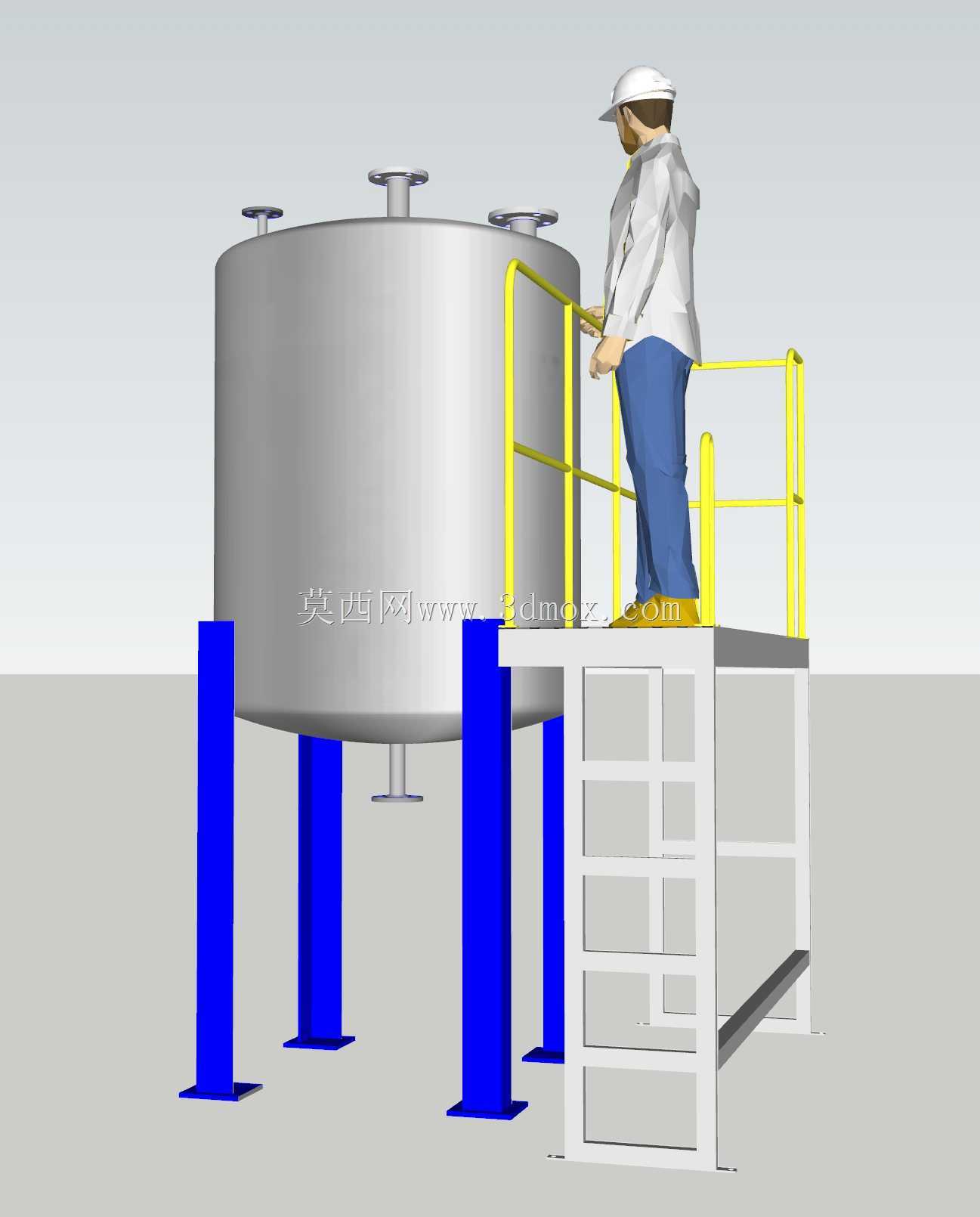

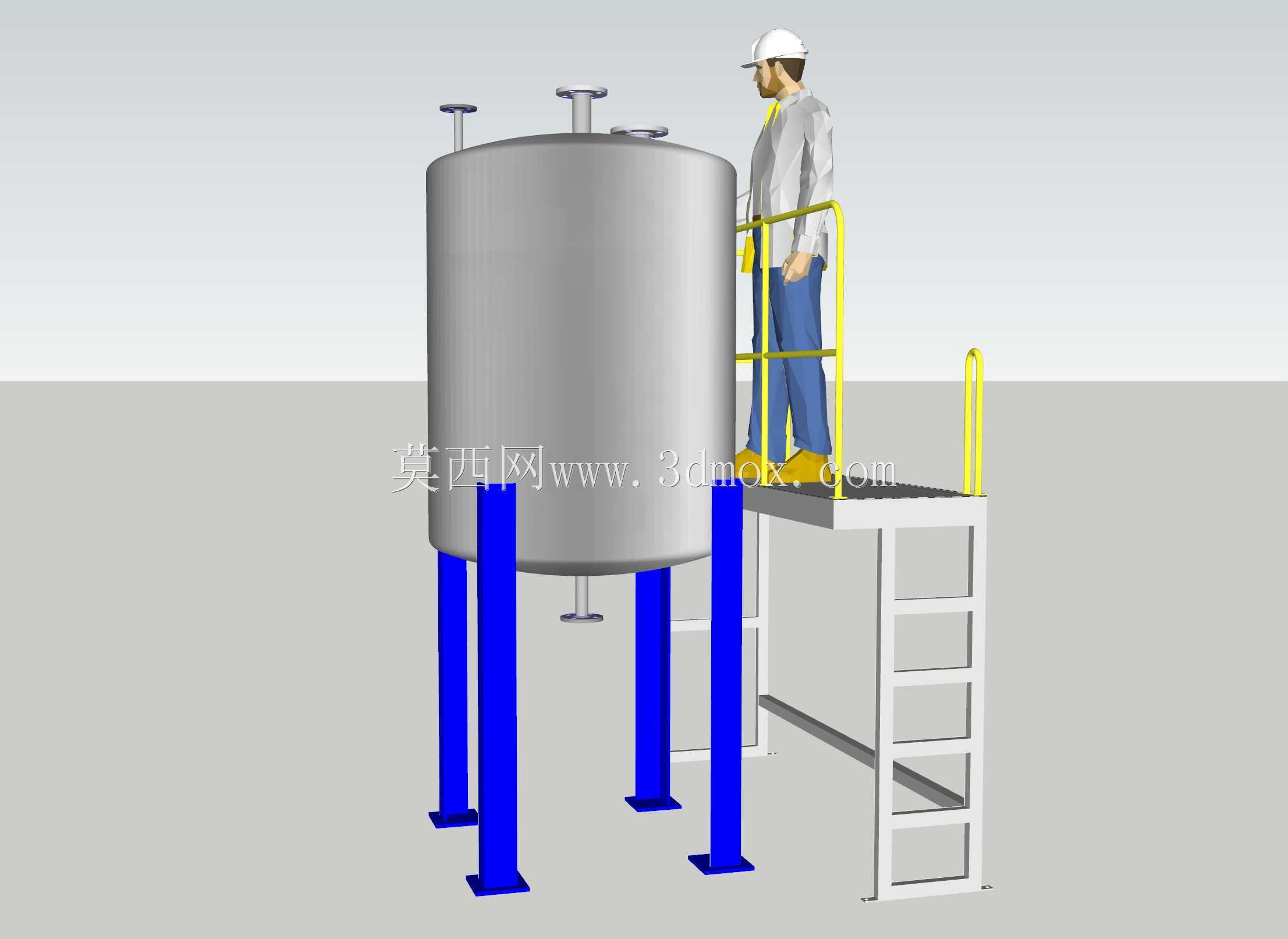

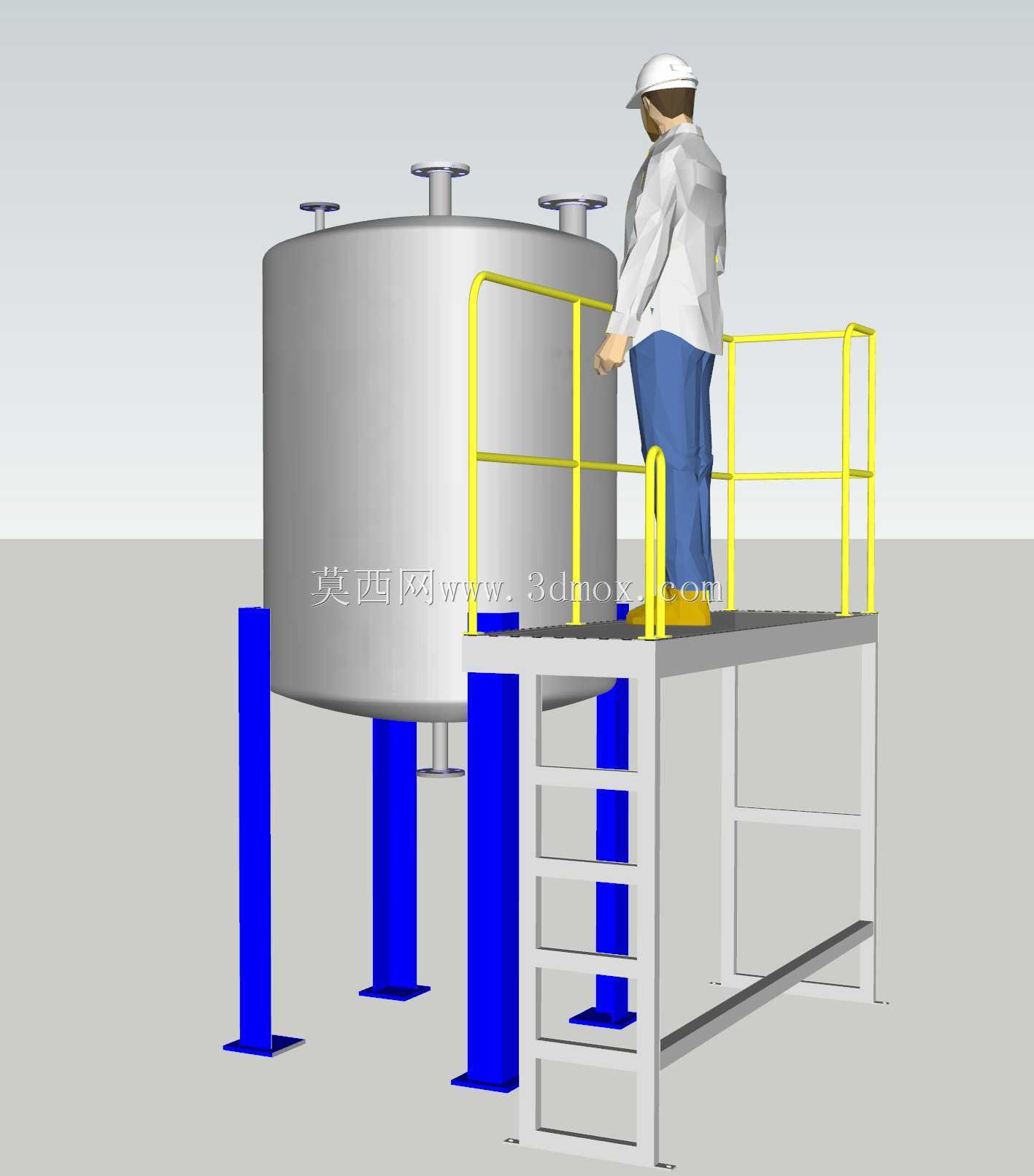

　　配套的操作平台采用型钢焊接框架结构，平台高度刚好对齐罐体上封头的操作面，操作人员站在平台上可以直接完成顶部阀门操作、视镜观察、助剂投加的作业，不需要额外搭设移动梯具，能大幅降低日常操作的坠落风险。平台周边设置的双横杆安全护栏，横杆间距符合工业防护栏杆的安全规范，底部设置的踢脚板能防止工具、小零件从平台边缘坠落砸伤下方作业人员。平台侧面配置的直爬梯，踏步间距按照人体工程学的攀爬步距设计，爬梯与平台框架的连接位置做了加强筋处理，能承受日常巡检、检修时的人员载荷，爬梯两侧也设置了扶手，保证上下攀爬时的握持稳定性。

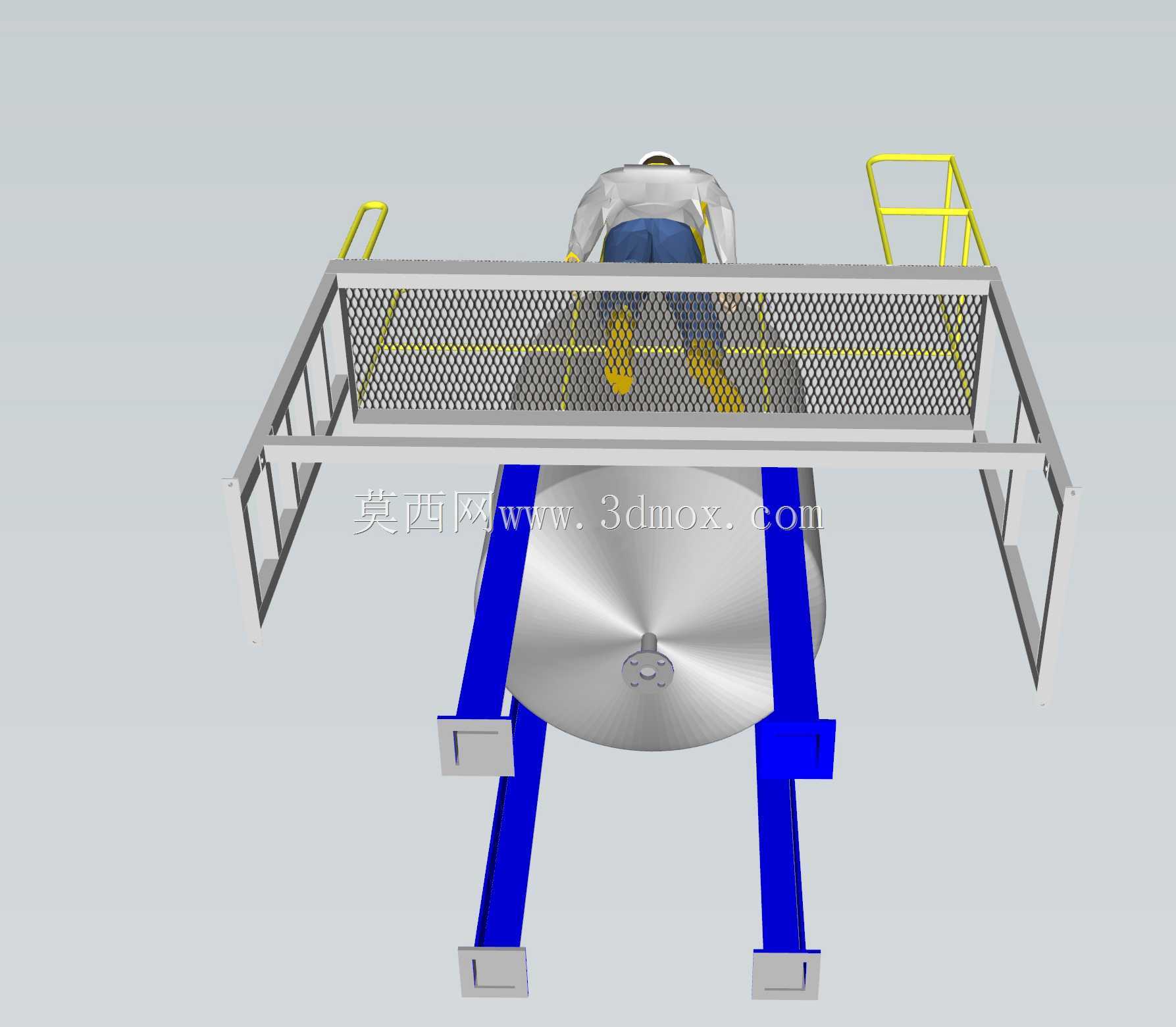

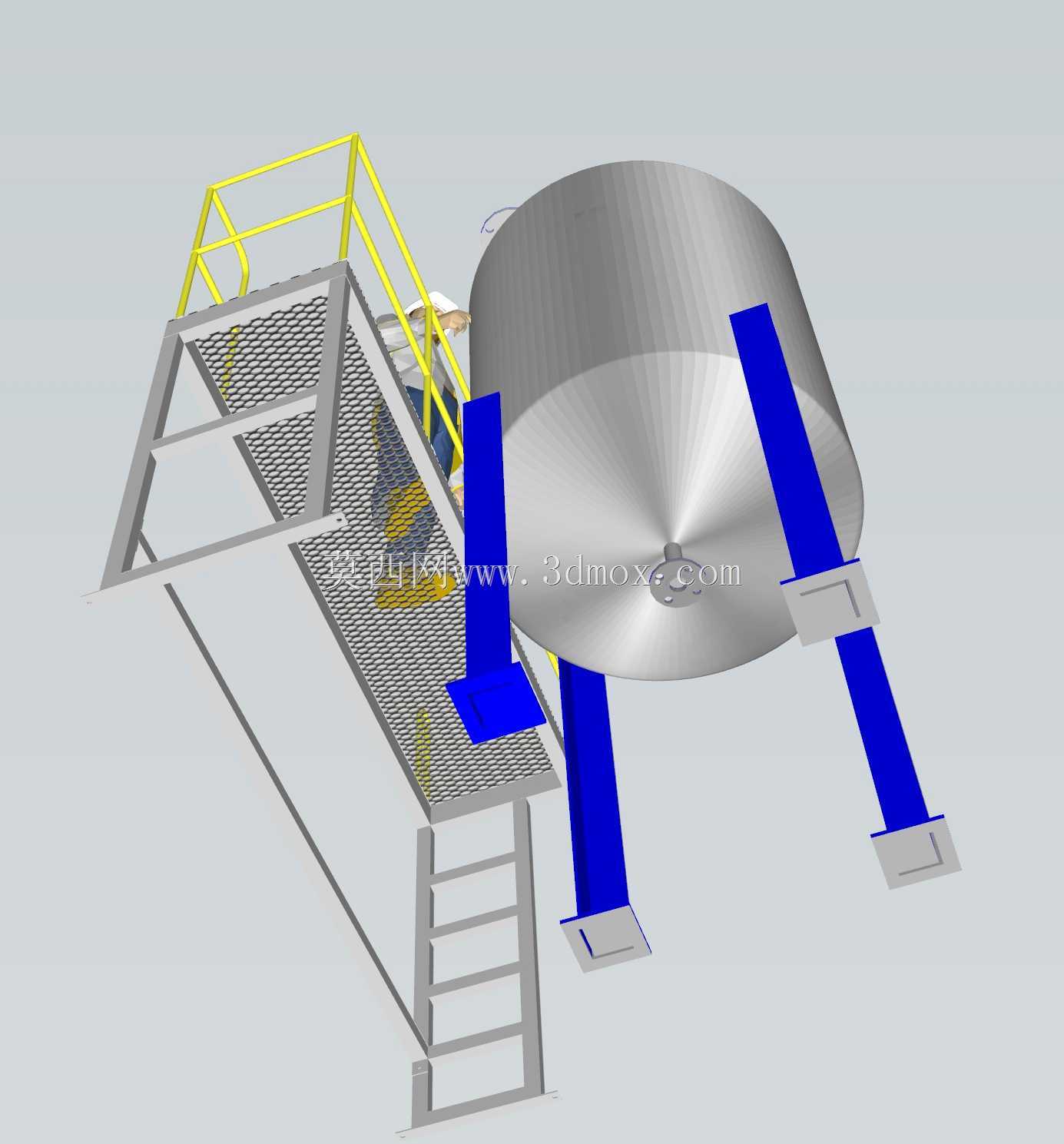

　　罐体的支撑采用三根等距分布的立式支腿，支腿底部带方形安装底板，底板上预留了地脚螺栓安装孔，安装时只需要在设备基础上预埋对应规格的地脚螺栓，就能完成罐体的固定，支腿的高度预留了底部排料阀的安装空间与操作空间，不需要额外抬高基础就能完成底部排料管路的连接。支腿与罐体的连接位置采用了加强圈过渡，避免满罐载荷下罐体壁板出现局部应力变形，保证长期满载运行时的结构稳定性。

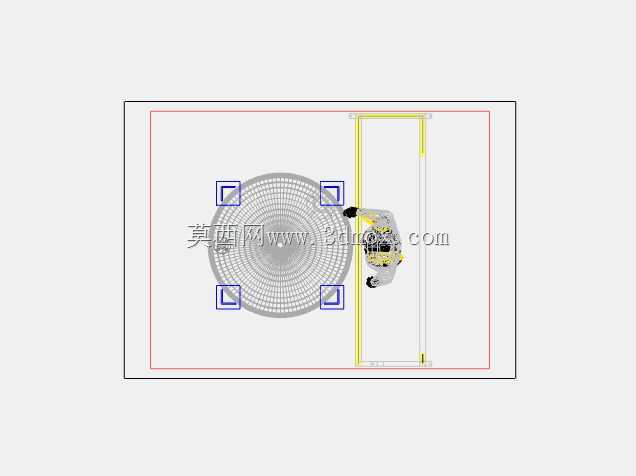

　　从安装边界来看，整套设备的占地尺寸由平台的外轮廓决定，安装时需要在设备周边预留至少800mm的巡检通道，平台侧的爬梯入口位置不能堆放管线或者其他设备，保证人员上下的通行顺畅。罐体顶部的接管口需要与车间的工艺管线做柔性连接，避免管线的热胀冷缩应力传递到罐体接管上造成焊缝开裂。设备就位后需要调整支腿的水平度，保证罐体的垂直度偏差控制在规范允许范围内，避免锥底排料时出现偏流导致的残液排不净问题。

　　在实际使用场景中，这类设备常布置在反应釜出料口的下游位置，反应完成的物料先进入该储罐进行静置分层，上层清液可以通过侧部的溢流口输送到下一工序，下层的水相或者固相渣层通过底部排口排出，相比直接用反应釜进行静置沉降，能大幅提升主反应釜的周转效率，减少主反应釜的占用时间，对于产能紧张的生产线来说，这种中间缓冲存储的反应型储罐，是优化工序节拍、提升整体生产效率的关键配套设备。设计时也充分考虑了日常检修的需求，平台的载荷预留了检修时人员携带工具、更换顶部阀门的承重余量，不需要额外搭建检修脚手架就能完成顶部附件的维护更换，能降低后续的运维成本。
