内置双层搅拌桨的夹套式混合反应设备

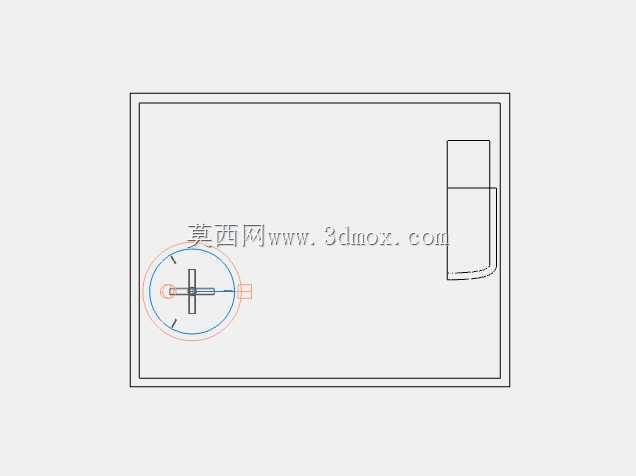

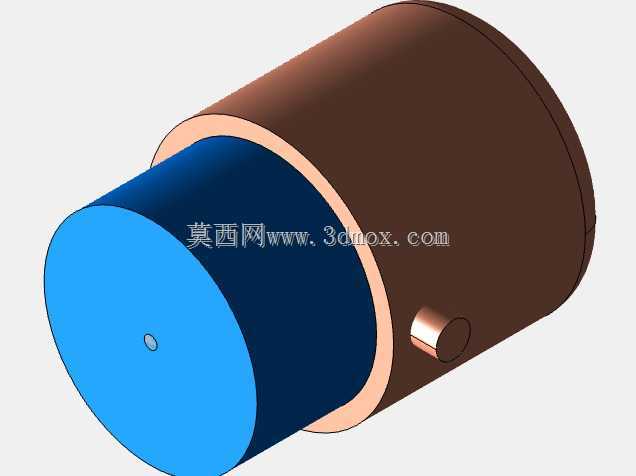

　　在精细化工、医药中间体合成、食品配料均质这类需要多相物料充分接触的生产场景里，带混合结构的反应设备一直是核心单元装置，很多时候物料的混合均匀度直接决定了批次反应的转化率、成品纯度甚至后续分离工序的能耗。这套带混合器的反应设备结构，首先从罐体构型上做了适配常规工况的设计，外层夹套走换热介质，不管是需要蒸汽升温促反应，还是循环冷却水移走反应放热，夹套的包覆范围覆盖了筒体直段与下封头区域，能保证罐内物料温度场的均匀性，避免局部过热导致的物料副反应或者结壁问题。罐体侧面预留的两个管口，一个可作为进料口接入工艺管线，另一个可作为测温测压元件的安装接口，也可根据实际工艺需求调整为溢流口或者取样口，管口的伸出长度与法兰连接尺寸都预留了标准管道对接的余量，不需要额外做非标转接件就能适配多数常规化工管路的安装规范。

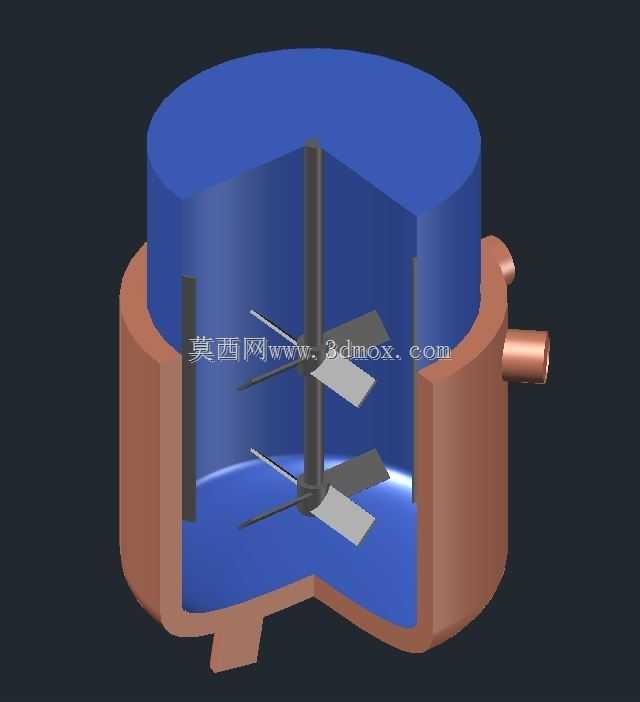

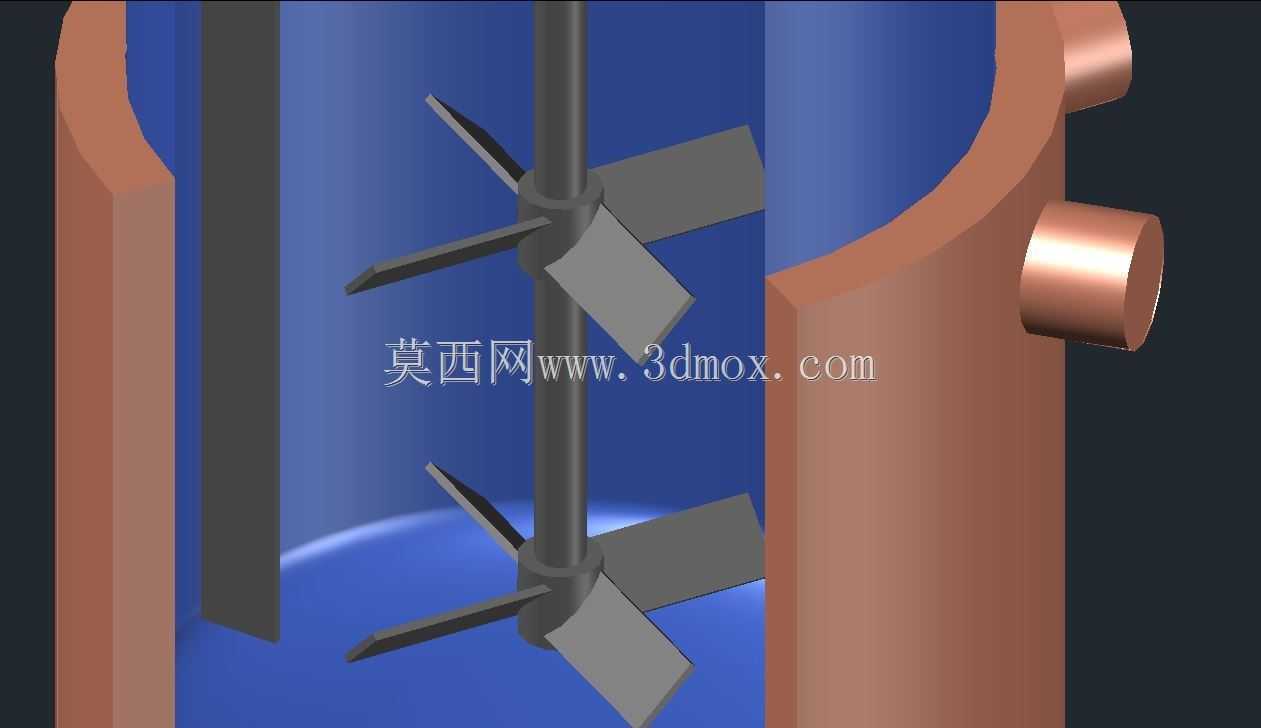

　　内部的混合组件采用双层桨叶的布局，下层桨叶贴近罐底下封头区域，主要作用是搅动罐底易沉积的重相物料，避免高密度组分在底部堆积形成死区，尤其是处理含固体颗粒的悬浮反应体系时，下层斜叶桨的推流方向能把底部沉积的物料向上带动，和上层桨叶的流场形成衔接；上层桨叶的安装高度处于筒体直段的中上部，桨叶角度经过调整，能在罐内形成整体的轴向循环流，让上下层物料持续交换，不会出现表层物料和底层物料组分分层的问题。搅拌轴的固定端在罐顶中心位置，轴径的选型匹配了常规工况下的扭矩传递需求，轴上的桨叶安装位置都做了定位止口设计，现场安装或者后期维护更换桨叶时，不需要反复调整对中精度，就能保证桨叶和罐体的同轴度，减少运转时的偏摆震动。

　　从安装边界来看，这套设备的支脚布置在下封头的最低点周边，三个支脚的安装孔位形成的支撑圆直径，匹配常规钢平台的预留开孔尺寸，安装时不需要额外做大型的支撑框架改造，只要平台承重满足设备满载运行时的总重量要求即可。罐体的总高度控制在常规车间层高的适配范围内，罐顶预留的人孔或者搅拌驱动安装位，能适配标准型号的减速电机直接安装，不需要额外加高支座来避让驱动部件。夹套的介质进出口都布置在筒体侧面的下部和上部，符合换热介质下进上出的流道设计原则，能保证夹套内充满换热介质，没有气阻影响换热效率。

　　在实际工艺适配性上，这套结构没有做过多的特殊定制化设计，所有部件的分层建模逻辑，方便设计人员根据具体的物料特性调整参数，比如处理高粘度物料时，可以直接替换桨叶形式，把现有斜叶桨换成螺带式桨叶，不需要重新搭建整个罐体的基础模型；如果需要调整罐体容积，也可以在现有直段筒体的基础上调整高度，夹套、支脚、管口的位置都能跟着参数化调整，大幅缩短前期方案设计的建模周期。另外，模型的结构拆分完全贴合实际加工的拆分逻辑，筒体、夹套、封头、桨叶、搅拌轴都是独立的建模实体，后续做CAE仿真分析时，可以直接导入网格划分软件，不需要额外做几何清理，不管是做搅拌流场的CFD模拟，还是做夹套受压的结构强度校核，都能直接复用模型的几何特征，不用重新修复破面或者整合重叠实体。

　　很多一线设计人员在做反应设备方案时，最容易忽略的就是搅拌流场和罐体结构的匹配性，比如桨叶直径和罐体内径的比例，这套结构里桨叶直径取了罐体内径的三分之一左右，既不会因为桨叶过大导致运转扭矩过高、能耗偏大，也不会因为桨叶过小导致罐壁附近的物料无法被有效搅动，形成贴壁的滞流层。下封头采用的是标准椭圆形封头，和直段筒体的连接位置做了圆弧过渡，没有直角死角，一方面能减少物料在转角处的残留，方便生产结束后的CIP清洗，另一方面也能避免转角处的应力集中，提升罐体承压时的结构安全性。夹套和内筒的连接位置采用的是焊接式封口结构，密封可靠性高，能适配常规的中低压换热工况，不需要额外做密封结构的特殊设计。
