工业规模化混合用立式化学反应装置

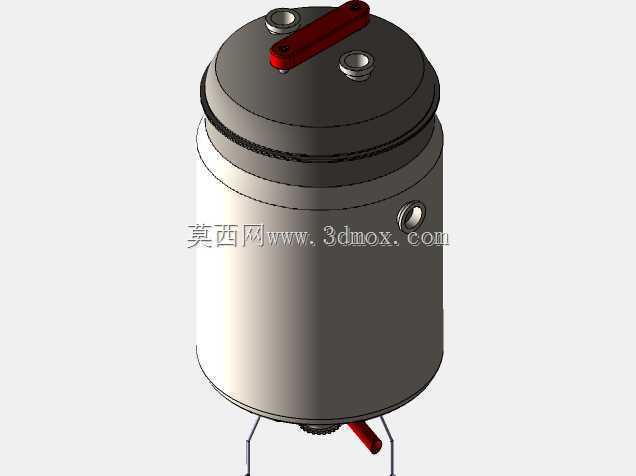

　　在精细化工、医药中间体合成、食品添加剂批量制备的生产场景中，这类立式罐体结构的化学反应装置是车间批量物料混合反应的核心承载设备，区别于实验室小容量反应容器，该结构针对吨级以上物料的长时间反应、混合工况做了针对性的结构适配，能够满足常压或低压工况下的液液混合、固液悬浮反应、低粘度流体均相等工艺需求。从结构设计逻辑来看，整体采用立式圆柱罐体搭配椭圆上封头的构型，圆柱段筒体的长径比控制在1.2:1左右，这个比例既能够保证物料在搅拌过程中形成稳定的轴向流场，避免筒壁处出现物料滞留死区，也能控制设备整体的安装高度，适配常规层高4.5米的工业厂房安装要求，不需要额外对厂房做加高改造。

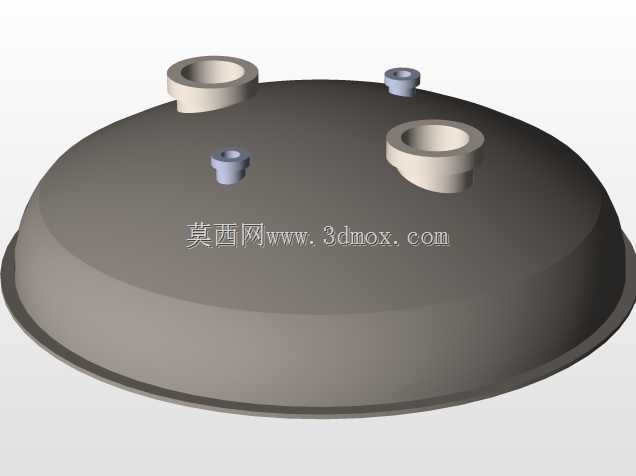

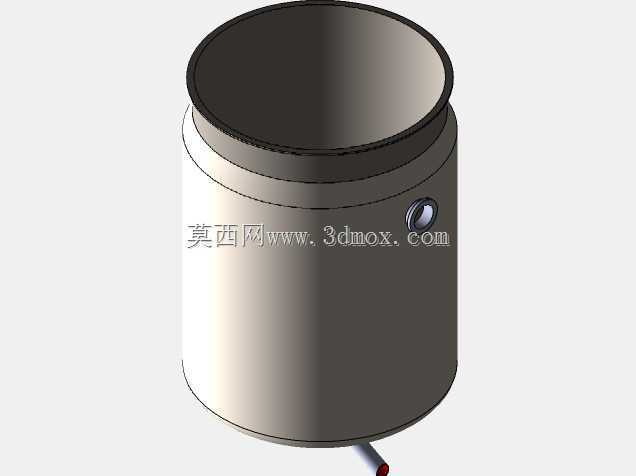

　　上封头位置设置了两个对称布置的工艺接口，分别可作为进料口、测温测压元件安装口、惰性气体保护接口使用，接口采用标准法兰连接结构，能够和车间现有公辅管路快速对接，不需要额外做非标转接件加工；封头顶部斜置的长条形快开手孔结构，采用快拆压条锁紧设计，不需要借助大型拆装工具，操作人员单人即可完成手孔的开启与闭合，方便日常生产过程中投料、观察内部反应状态、清理罐内残留物料。罐体侧壁偏下位置设置的侧装接口，可作为取样口或者备用出料口使用，在反应过程中不需要打开顶部手孔，即可通过该接口抽取罐内物料样本，实时检测反应进度，避免开盖过程中罐内反应环境被破坏，也能减少挥发性物料的无组织逸散。

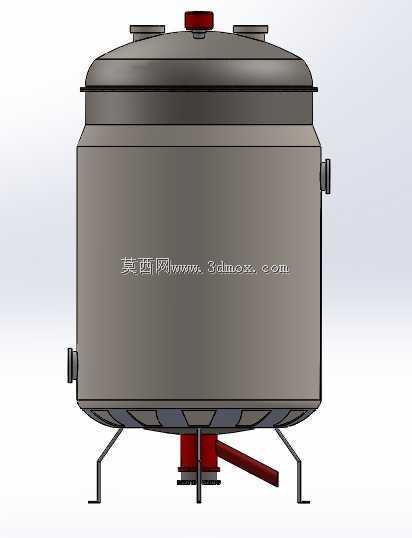

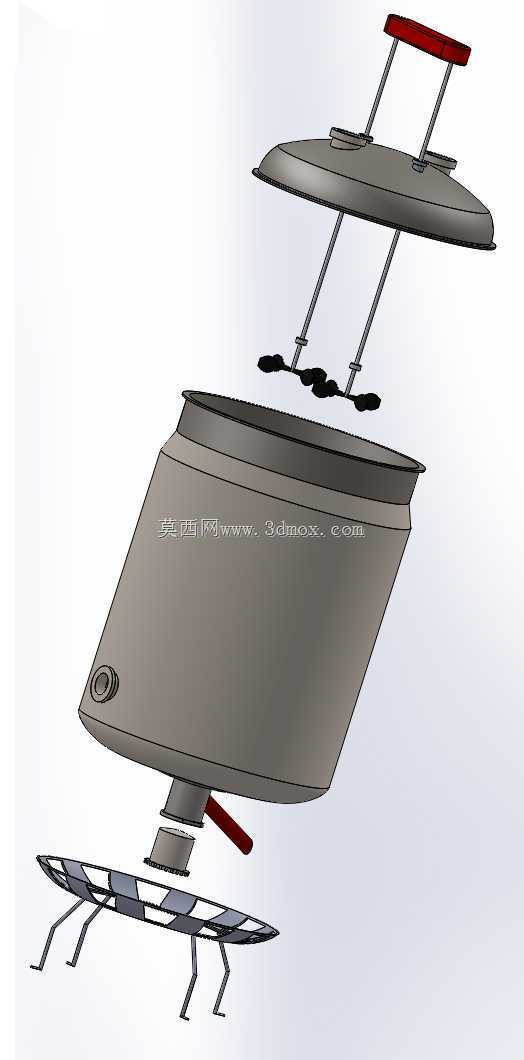

　　罐体底部采用三足式支撑结构，支腿采用圆钢弯折成型，支腿的安装跨距经过受力校核，满载状态下设备整体重心落在支腿围成的支撑面中心位置，不会出现偏载倾覆的风险，支腿底部预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，不需要额外做混凝土基础浇筑，降低现场安装的施工成本与周期；底部中心位置设置的底出料接口搭配侧向伸出的排液管，能够保证罐内反应完成的物料依靠自重完全排空，不会在罐底残留积液，减少批次生产之间的物料交叉污染风险，也能降低设备清洗的工作量。设计过程中针对罐体的壁厚做了等强度校核，筒体段采用等壁厚设计，封头位置因为存在应力集中，壁厚比筒体段厚15%左右，能够承受反应过程中温度变化带来的热应力冲击，以及搅拌过程中物料对罐壁的冲刷载荷；罐体上法兰与封头的连接采用快装卡箍结构，配合密封垫片，能够保证罐内的密封性能，满足易氧化物料反应时的惰性气体保压需求，同时快装结构也方便后期对罐体内部做检修、更换密封件。

　　这类设备在实际生产中，通常会搭配顶置式搅拌组件使用，顶部预留的接口可以直接安装搅拌轴与驱动电机，搅拌桨的形式可以根据物料粘度特性选择推进式、桨式或者锚式结构，针对低粘度的均相反应，推进式搅拌桨可以在较低转速下实现整罐物料的循环混合，能耗比大直径搅拌桨低30%左右；针对含有固体颗粒的悬浮反应，可更换锚式搅拌桨，避免固体颗粒在罐底沉积，保证反应过程中物料浓度均一。在安装边界上，设备整体最大外径控制在1.2米左右，安装后总高度不超过2米，设备周边预留0.8米的操作空间即可满足日常操作、检修的需求，不需要占用过大的车间面积，适合中小型化工生产车间、中试生产线做批量反应工序使用。罐体的外表面可根据使用场景做抛光或者衬塑处理，针对有腐蚀性的物料，内壁可以做衬PP、衬四氟处理，拓展设备的适用物料范围，不需要重新加工罐体主体结构，降低设备的改造成本。在日常使用过程中，该结构的设备维护点极少，除了定期检查密封垫片的老化情况、支腿连接螺栓的紧固状态，不需要做频繁的拆解维护，设备的连续运行周期可以达到6个月以上，能够满足连续化生产的工况需求。
