工业管道流量变送与双联过滤安装结构

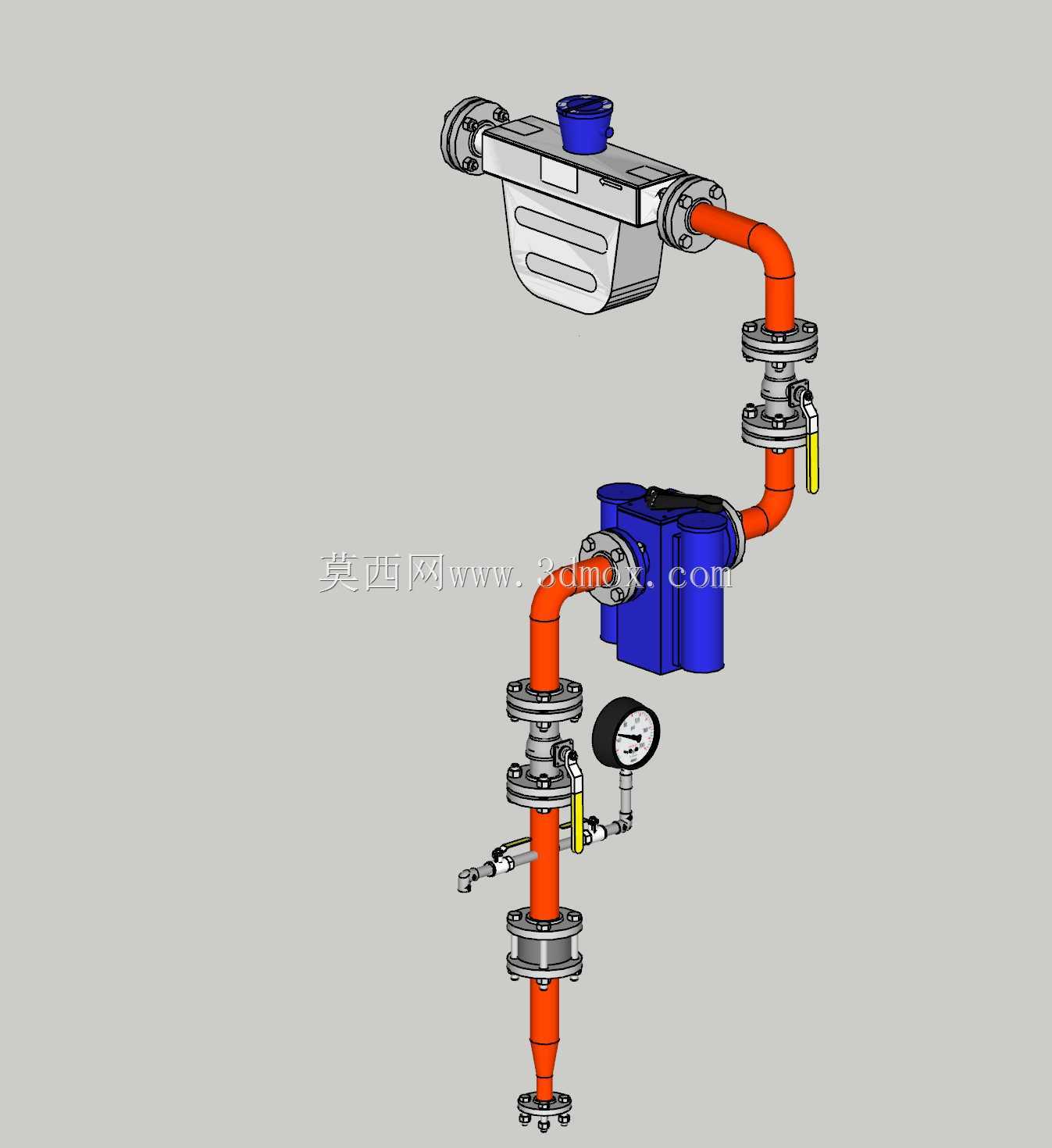

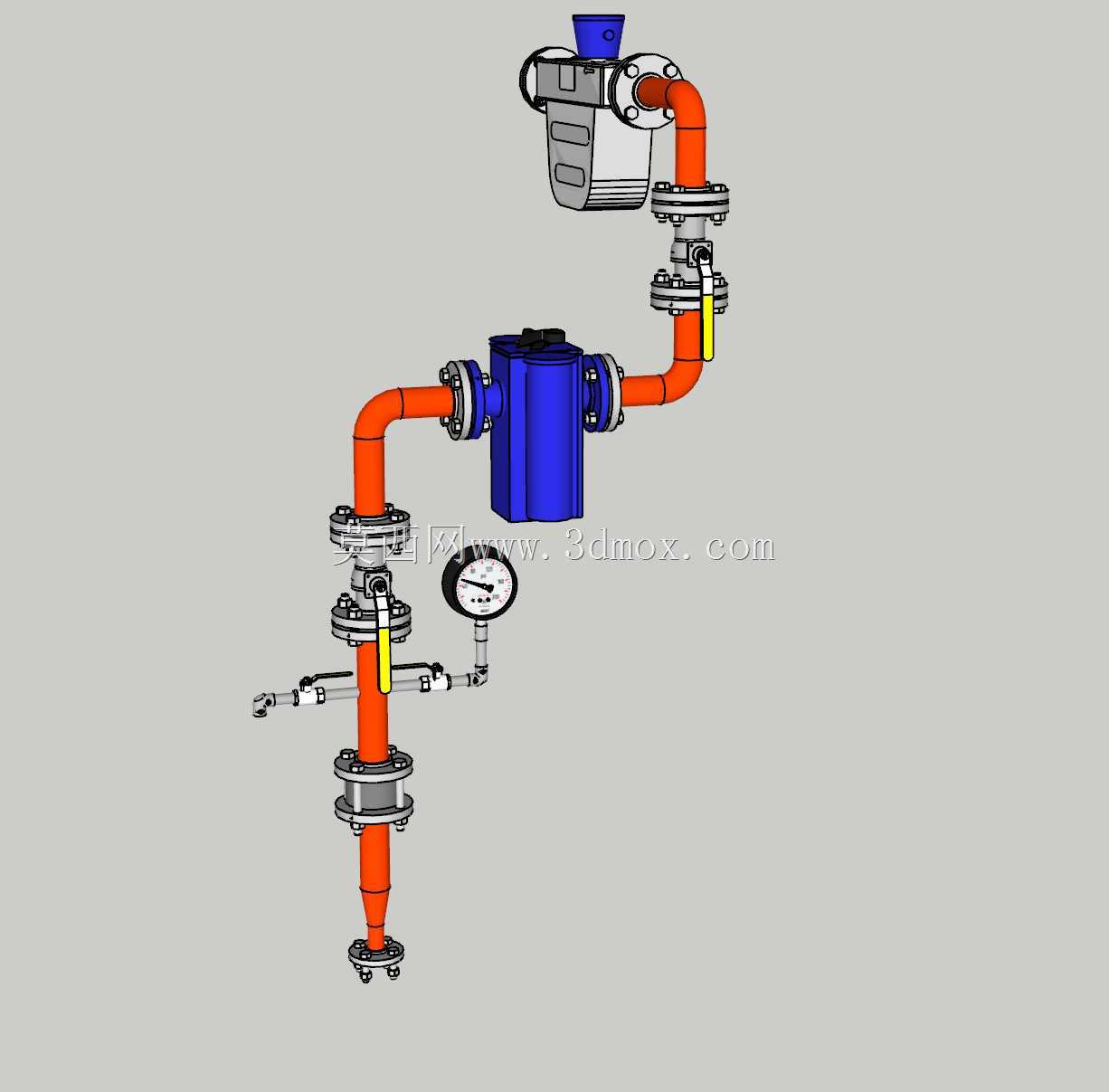

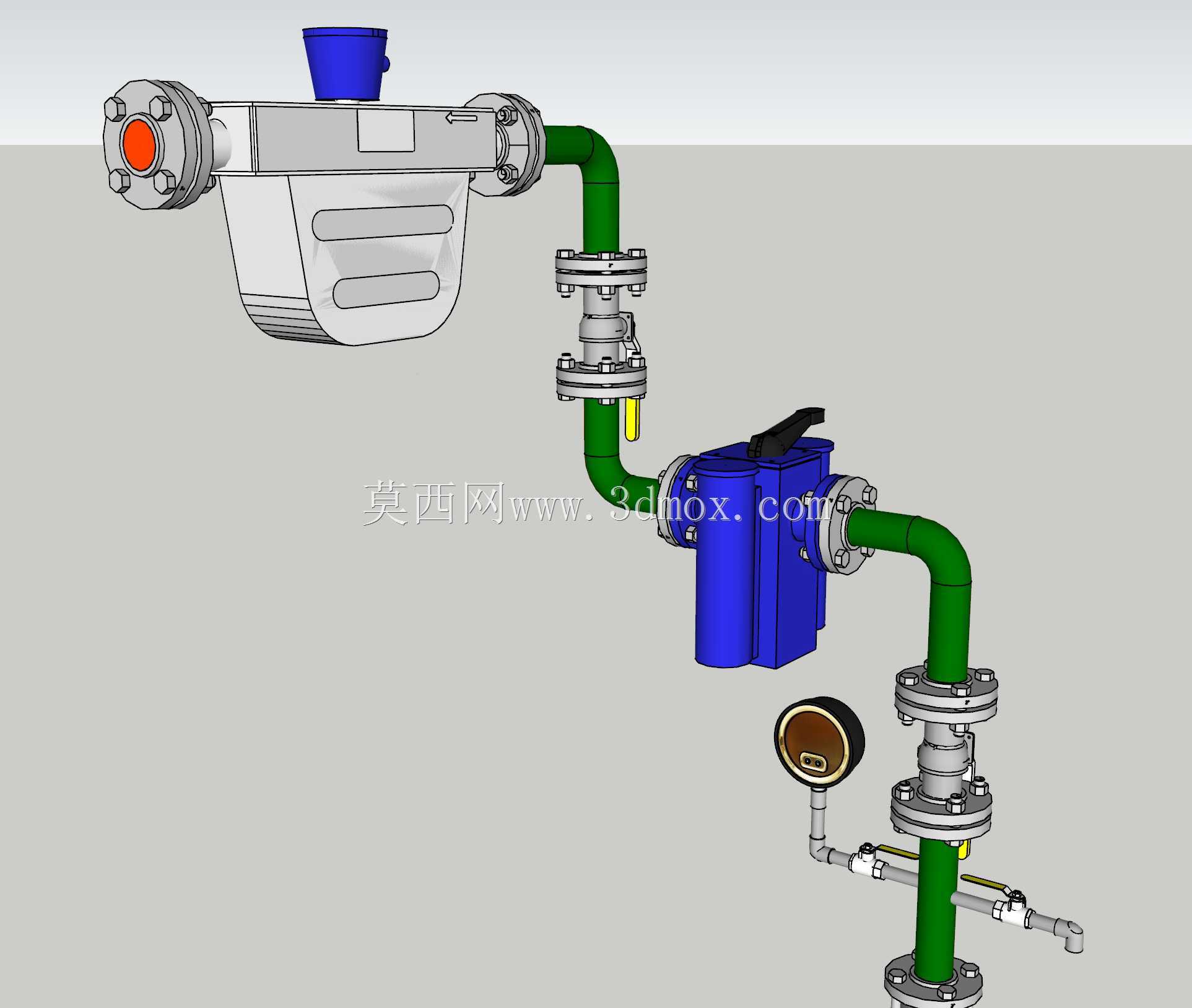

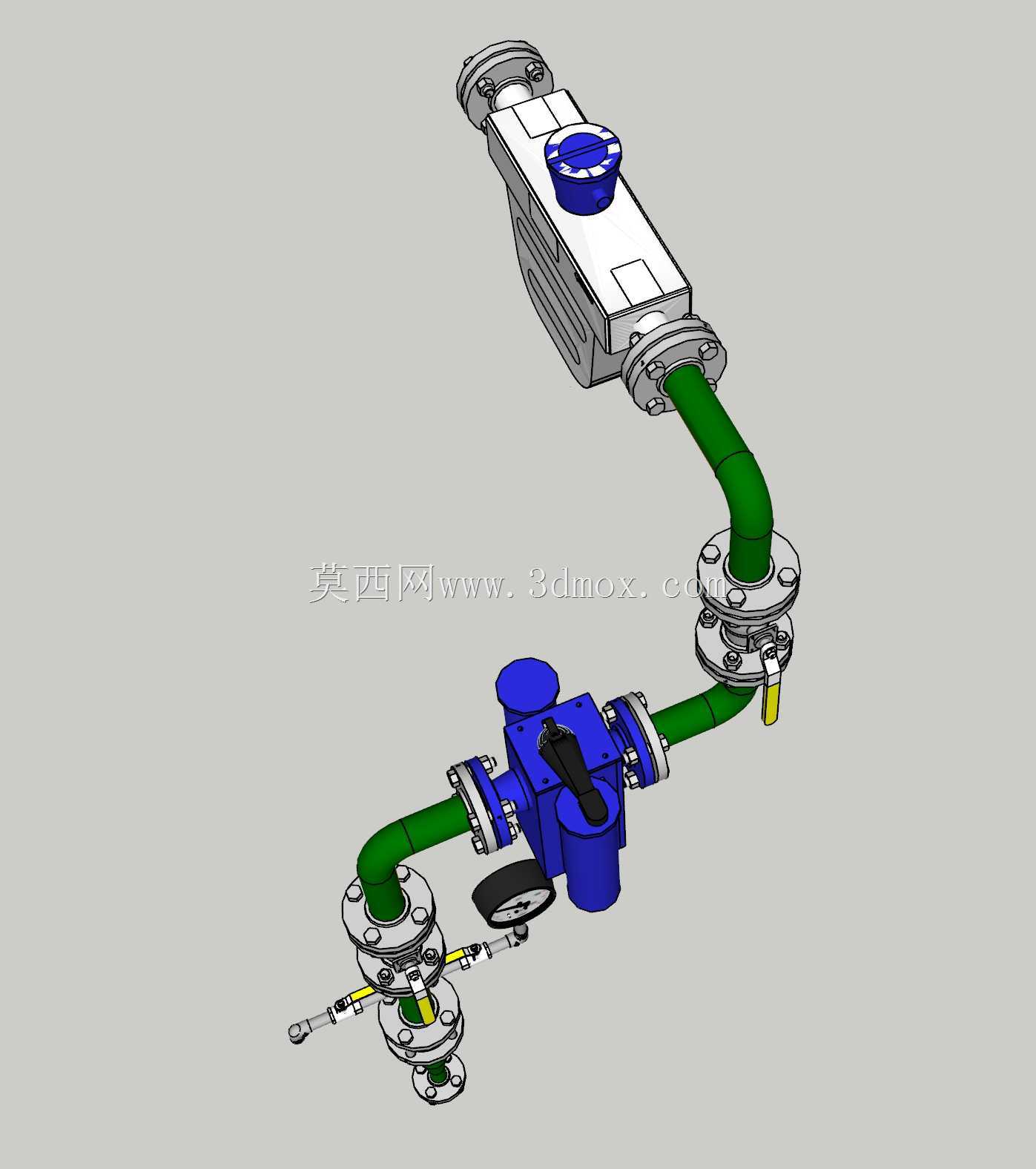

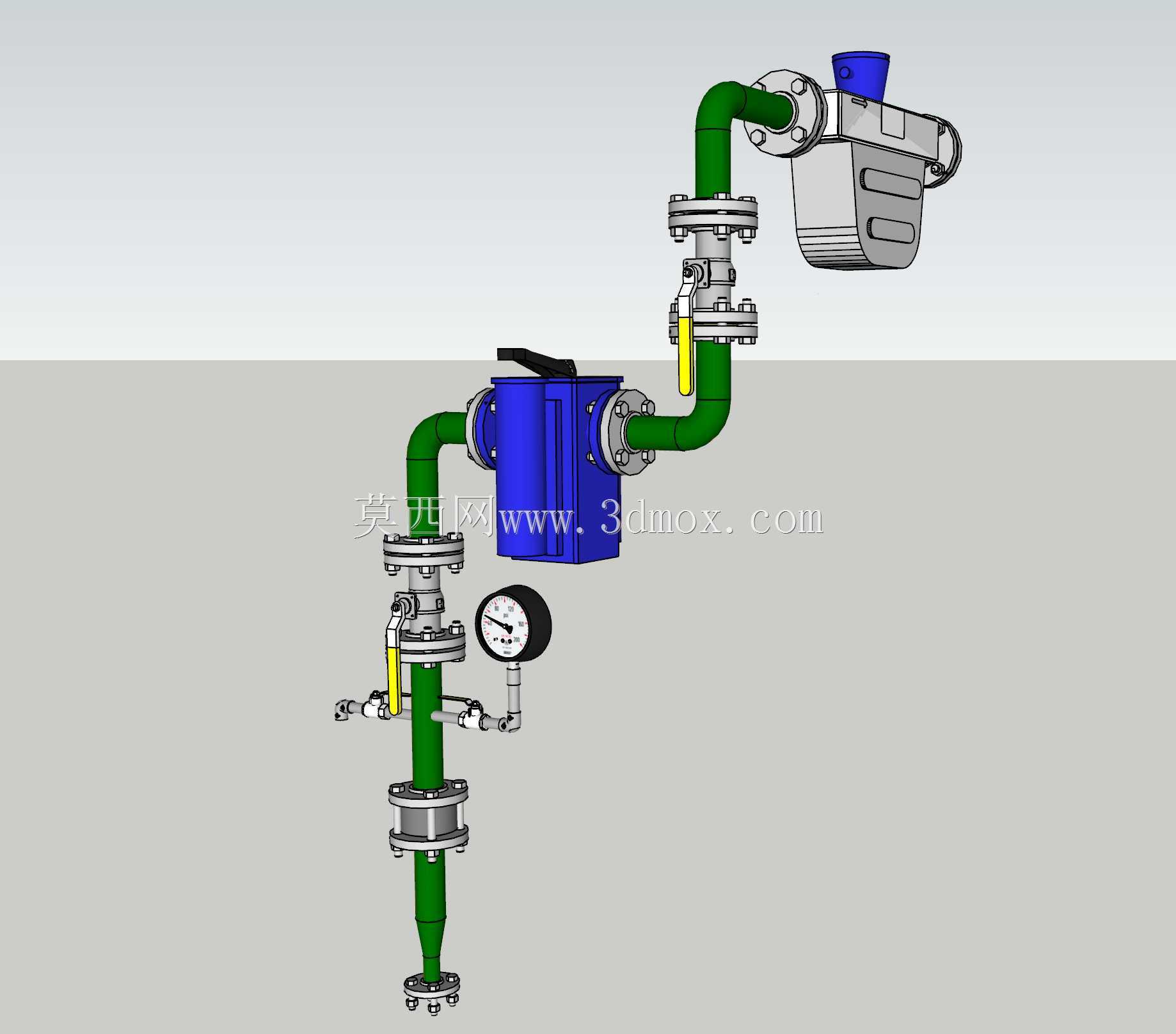

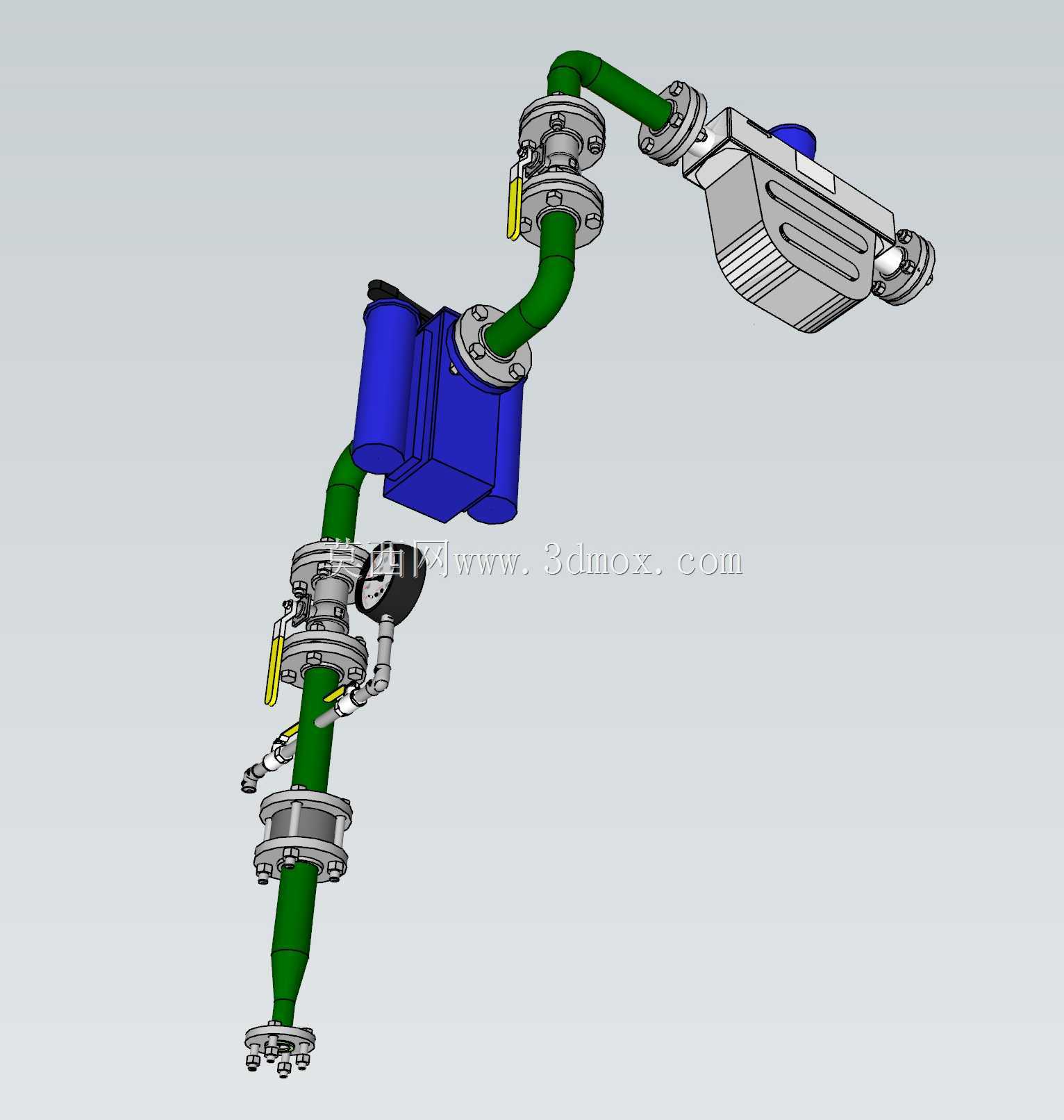

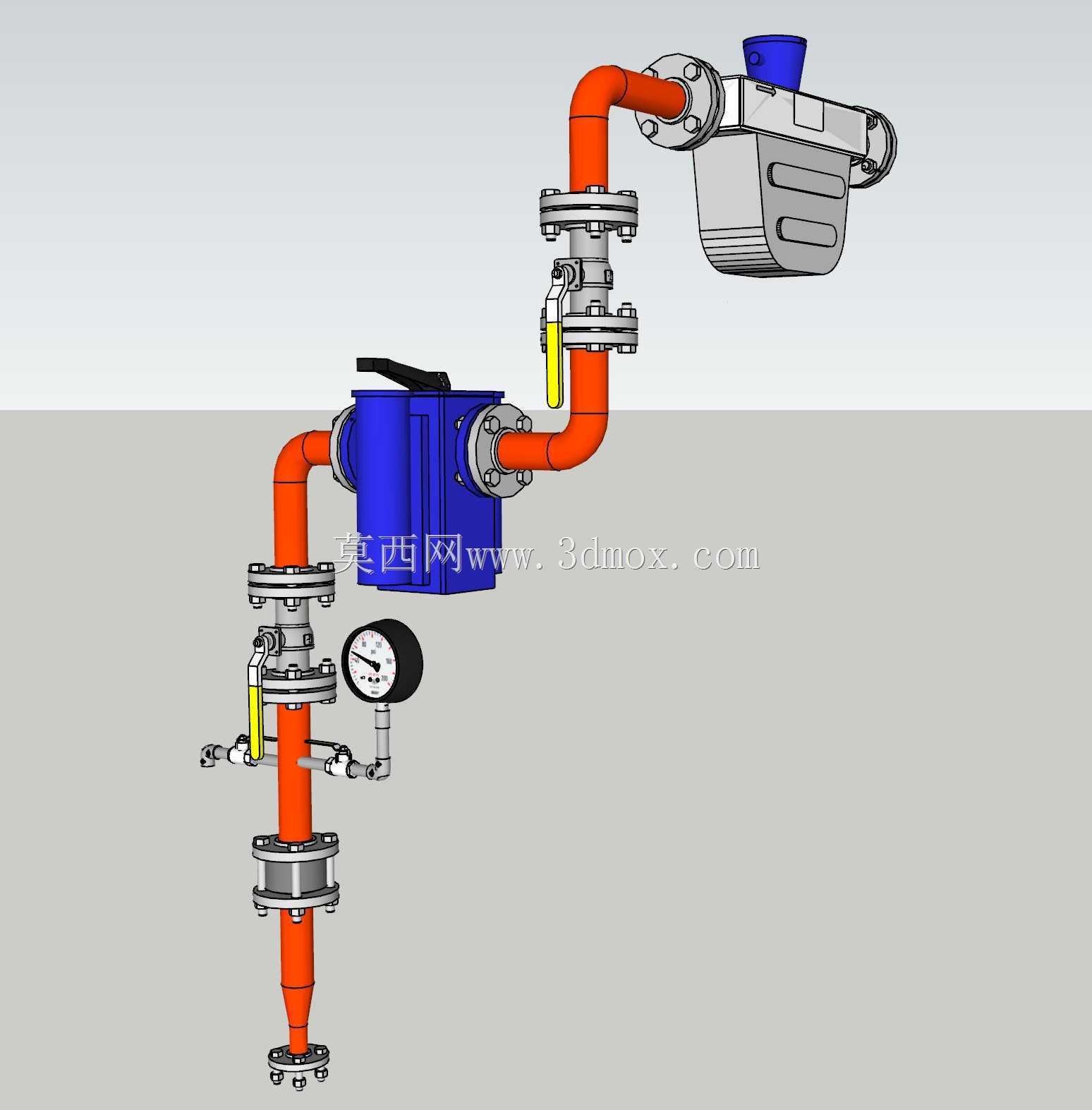

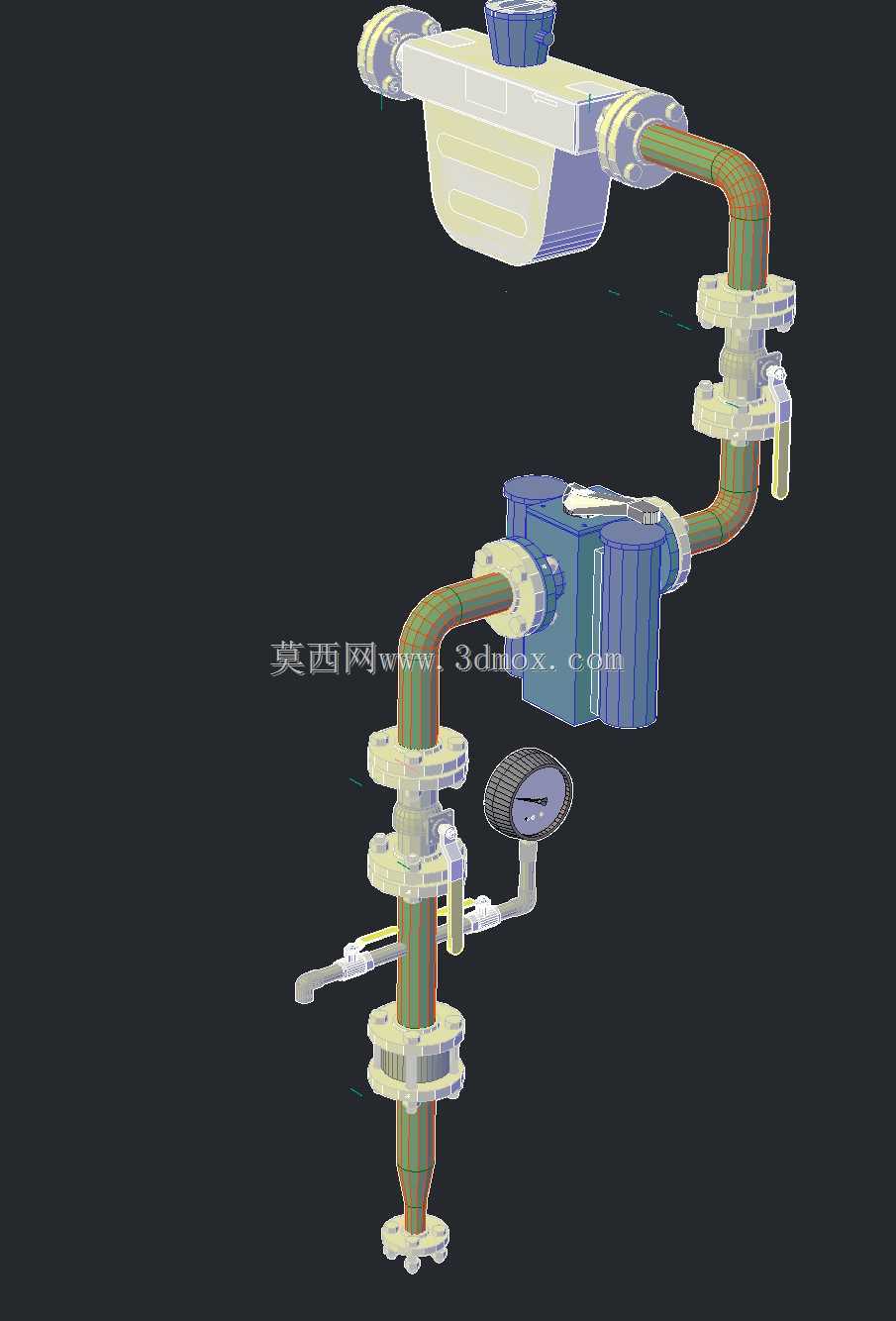

　　这套安装结构主要面向化工、市政供水、轻工制程等需要连续流体输送的工业场景，解决单组过滤器清洗拆换时必须全线停输的痛点，同时集成流量检测功能，可实时获取管段内流体的瞬时流量、累计流量数据，为制程管控、能耗核算提供直接的现场数据支撑。从实际安装逻辑来看，流量变送器布置在水平直管段上，这一位置的选择完全避开了弯头、变径带来的流态紊乱区，保证测量段的流体处于充分发展的紊流状态，避免涡流、偏流对测量精度造成干扰，变送器两端预留的直管段长度满足常规差压式、容积式流量检测元件的安装要求，不需要额外加装整流板就能达到标称测量精度。

　　双联过滤器部分接在垂直管段上，采用一用一备的并联结构，两个过滤腔体通过顶部的换向球阀实现通路切换，当其中一侧滤芯截留杂质达到压差设定值时，只需扳动换向手柄就能将流体切换至另一侧过滤腔，全程不需要切断上游来流，可实现不间断连续生产，过滤器底部设置的排污阀可在腔体泄压后快速排出截留的固体杂质，不需要完全拆解壳体就能完成日常排污维护。整套结构的管路连接全部采用法兰对接形式，法兰密封面选用突面结构，适配中低压流体输送工况的密封垫片选型，相邻法兰的螺栓孔对位精度在建模时就做了对齐校验，现场安装时不需要额外调整管段角度就能完成螺栓穿装。

　　垂直管段上附带的压力表取压口直接接在过滤器出口侧，可实时监测过滤后的流体压力，通过对比过滤器进出口的压差值就能判断滤芯的堵塞程度，当压差超过初始值的0.15MPa时就需要切换腔体更换滤芯。从安装边界来看，水平管段的变送器安装高度距离操作面1.2米，刚好符合现场操作人员的观察视线高度，不需要登高就能读取变送器的显示数值；垂直管段的过滤器操作手柄距离操作面1.4米，操作人员站在地面就能完成换向操作，底部排污阀距离地面预留了0.3米的操作空间，可直接放置接污桶完成排污作业。

　　建模过程中对管路的应力做了初步校核，水平管段的变送器重量通过两侧管道的法兰支撑传递到管架上，垂直管段的过滤器重量由垂直立管承重，额外设置的管架支撑点避开了法兰连接位置，不会对密封面造成额外的偏载应力。整套结构的管路转弯处全部采用90度长半径弯头，降低流体的局部阻力损失，减少弯头位置的杂质沉积风险，过滤器进出口的流向标识在建模时就做了永久性标注，避免现场安装时接反方向导致过滤失效。流量变送器的电气接口预留了向下的走线空间，可直接穿镀锌钢管接入现场控制箱，不会出现积液浸泡电缆接口的问题。对于需要连续运行的流体输送系统来说，这种集成式安装结构比分散安装流量检测、过滤设备节省了30%左右的管段空间，减少了法兰连接点的数量，也就降低了潜在的泄漏点，日常维护的操作路径也更短，不需要在多个分散设备之间往返操作。在实际选型适配时，可根据管道的公称通径匹配对应规格的变送器测量范围和过滤器滤芯精度，整套安装结构的接口尺寸全部遵循国标管路附件标准，可直接和现场现有管路对接，不需要额外制作过渡转接管件。
