工业流体管路歧管流量分配阀组结构

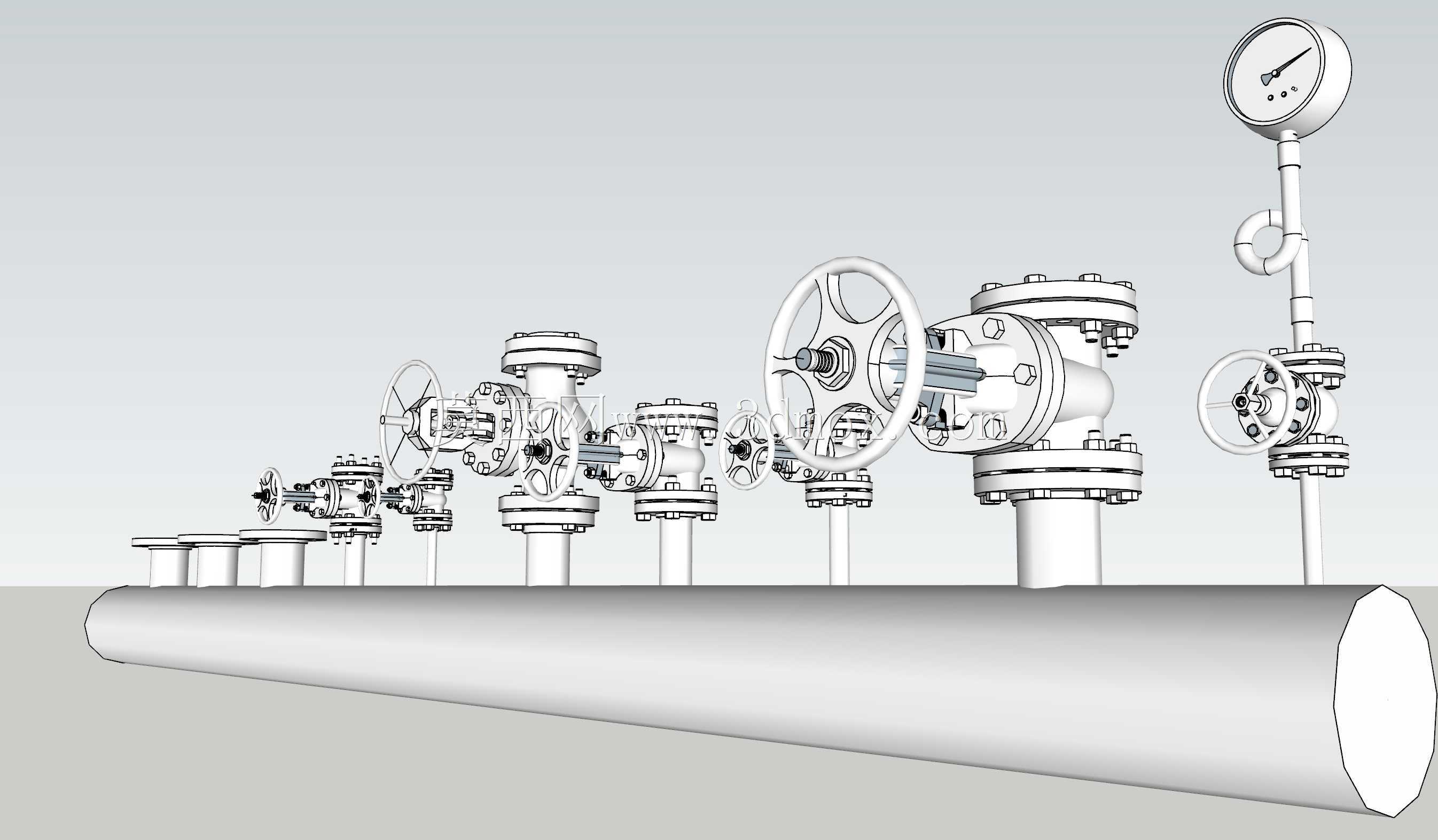

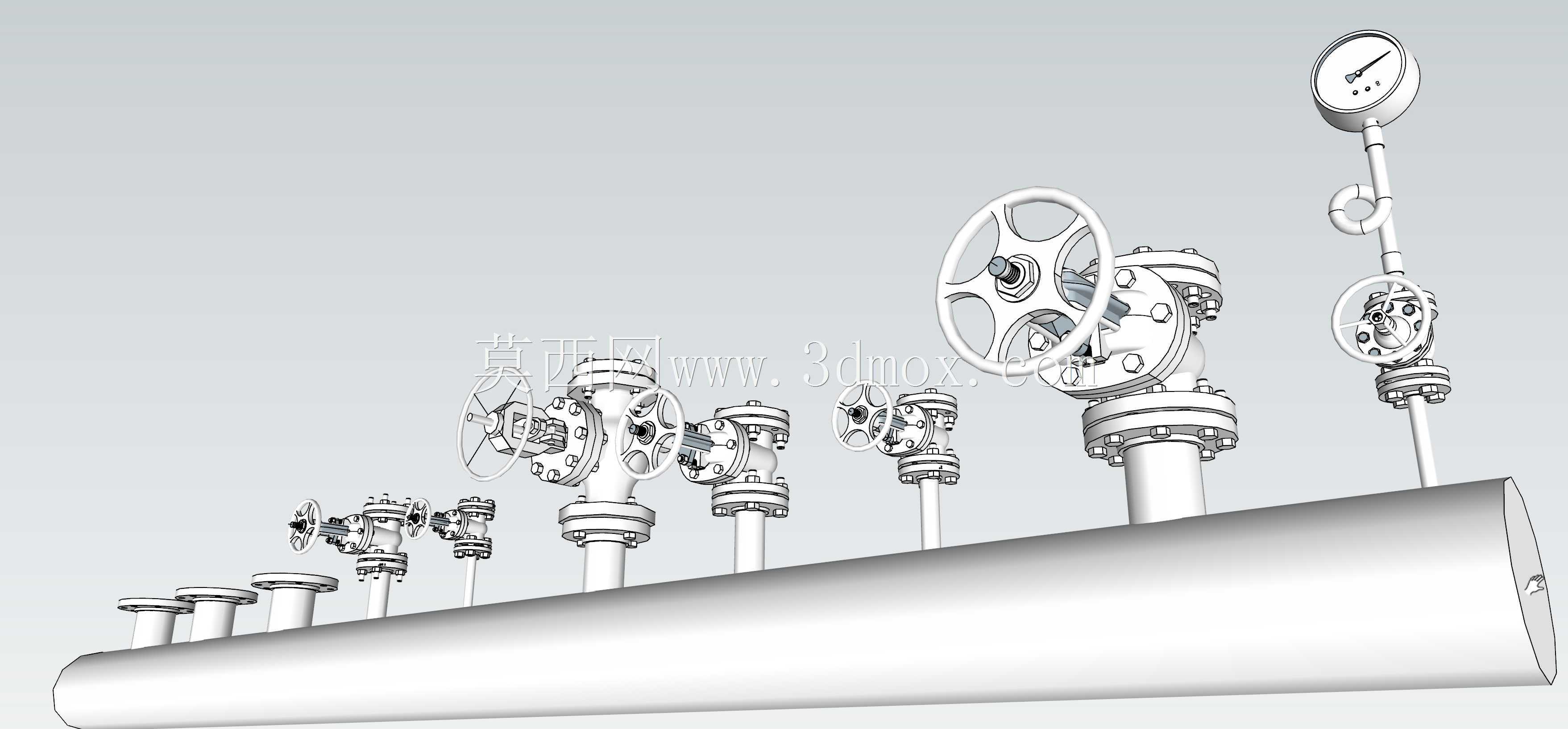

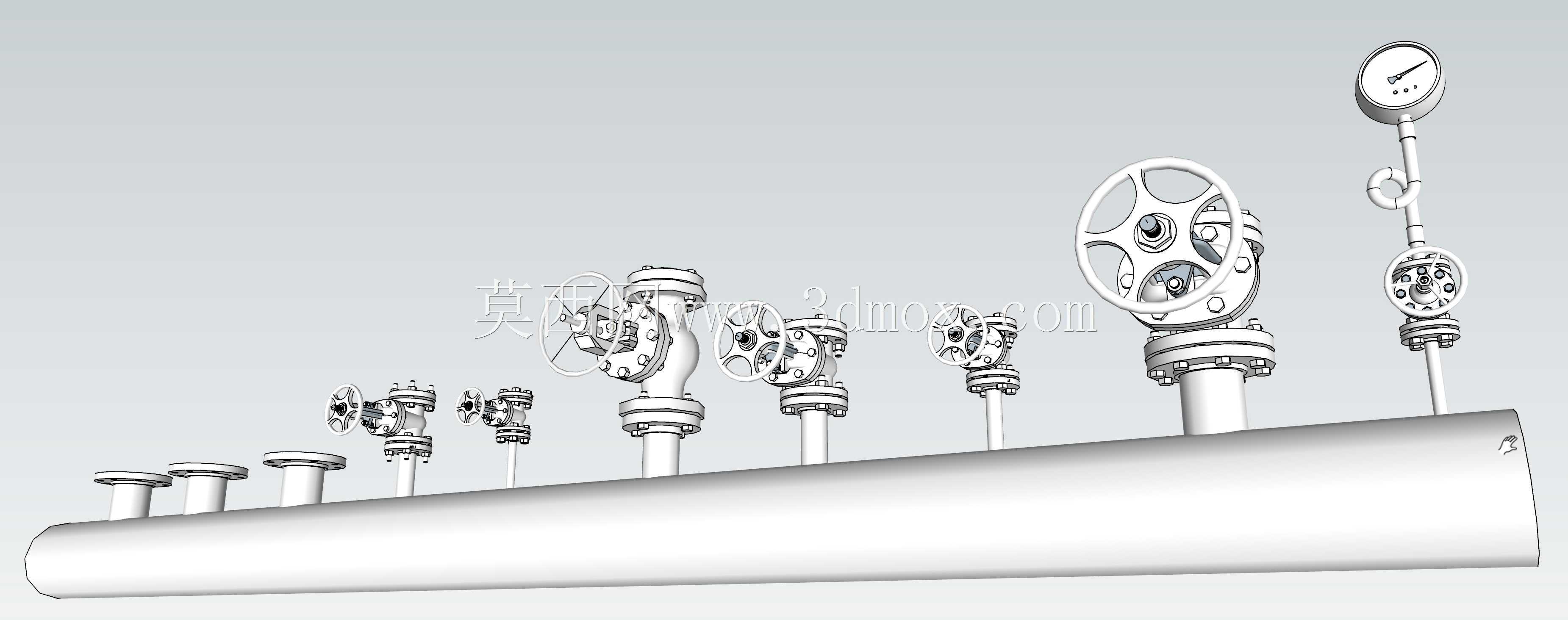

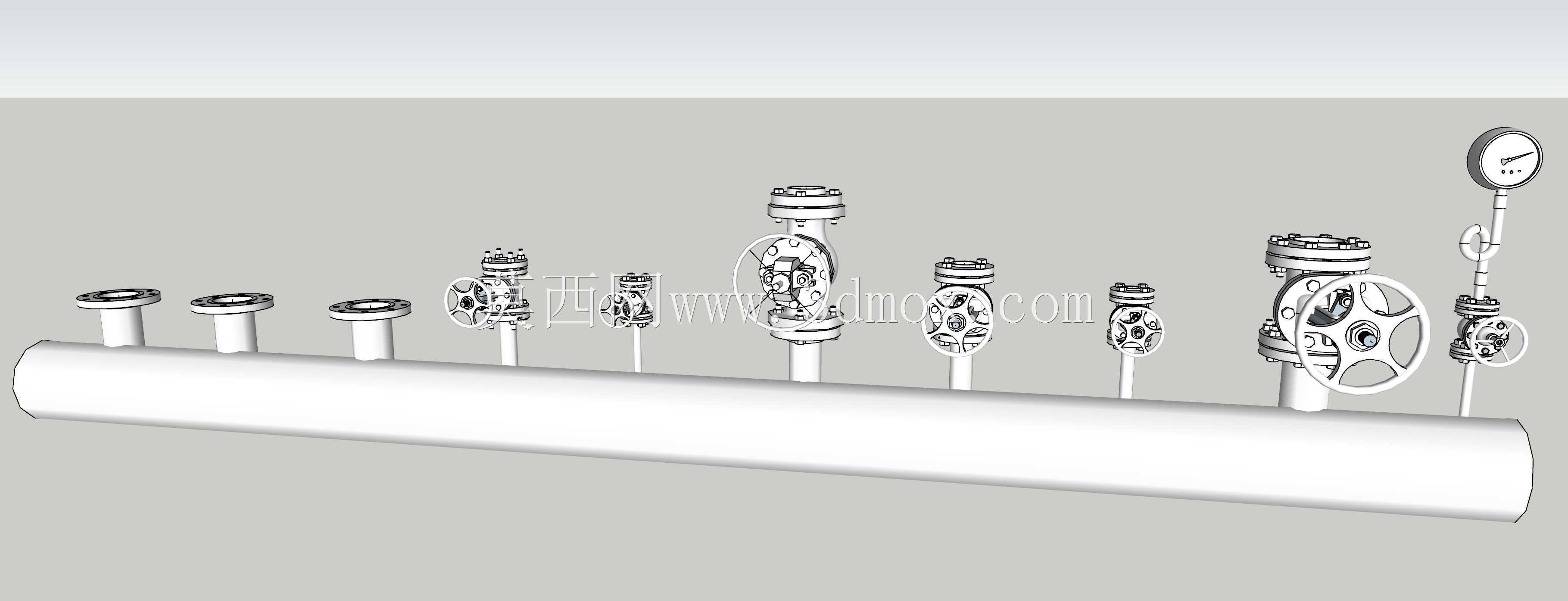

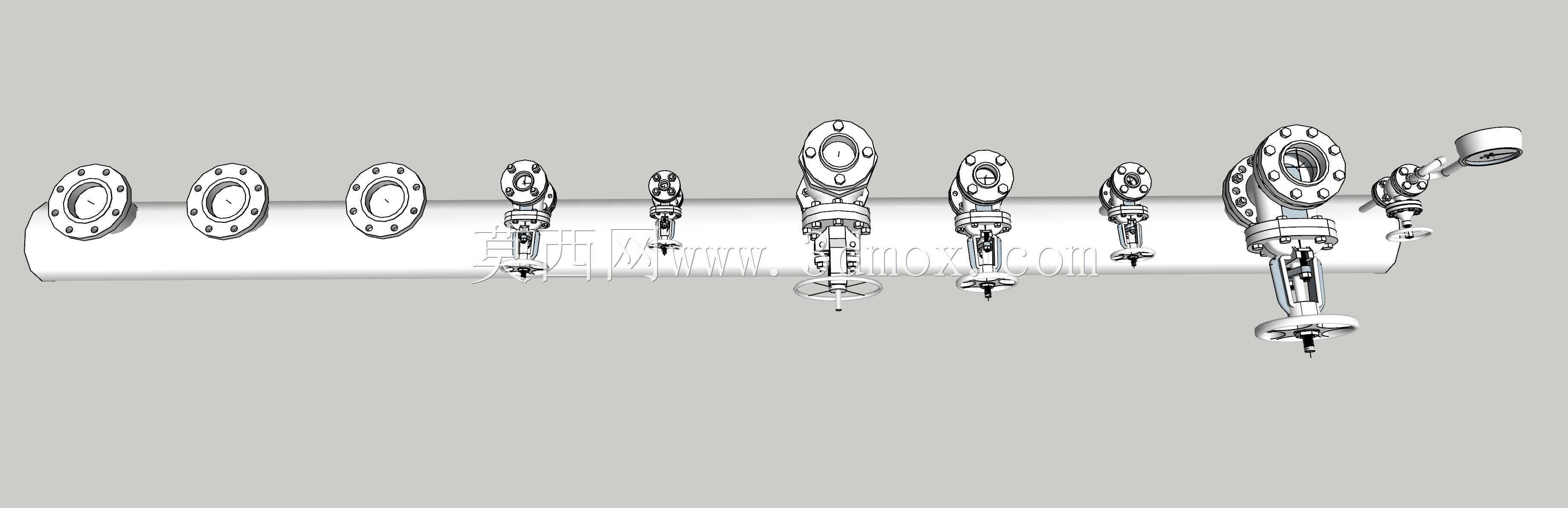

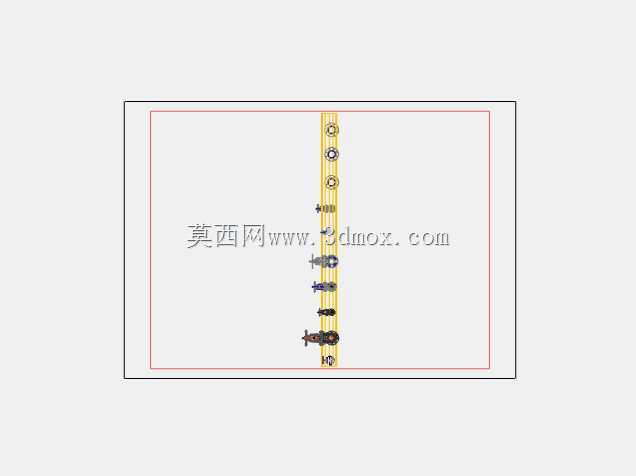

　　从结构设计逻辑来看，整套阀组采用一体化主汇管作为流体输送的主通道，主汇管沿轴向按等间距预留标准法兰连接接口，每个接口对应一组独立的截止调节阀门，阀门手轮操作侧统一朝向管路外侧的操作通道方向，预留足够的扳手操作空间，不会出现相邻阀门手轮干涉、操作时需要侧身探臂的问题，现场运维人员站在管路单侧即可完成所有支路的阀门调节、启闭操作。主汇管的管径选型按照总流量下管内介质流速控制在1.5-2.5m/s的常规工程区间确定，避免流速过高带来的管路冲蚀、振动噪音问题，也不会因管径过大造成材料浪费、管内介质滞留。这套阀组结构主要面向多支路流体输送场景的流量管控需求，常见于化工流体输送、市政水处理支管分配、生产制程流体配料、暖通空调水系统支路管控这类需要单主管路向多个并行支路稳定输送介质的工况，核心作用是在不额外增设分支管路变径、独立调节节点的前提下，实现单主管到多支路的精准流量分配与通断控制，避免传统分支管路焊接拼接带来的流阻不均、支路流量偏差过大、现场安装焊点多漏点风险高的问题。

　　每个支路阀门的通径根据对应支路的设计流量单独匹配，阀门与主汇管的连接采用标准凸面法兰结构，密封面加工精度满足中低压流体输送的密封要求，不需要额外焊接转接短节，现场安装时直接对齐法兰孔位加装密封垫片即可完成装配，大幅降低现场施工的焊接工作量与焊口检测成本。阀门本体采用不锈钢材质锻造加工，流道部分做镜面抛光处理，一方面降低介质在流道内的流动阻力，减少阀组整体的压力损失，另一方面光滑的内壁不容易积存介质残留，对于有洁净度要求的食品级流体、医药制程流体输送场景也能适配，不会出现介质滞留变质、清洗不彻底的问题。

　　每个阀门的阀杆位置配套高精度流量刻度标识，运维人员可以根据刻度直接调整阀门开度，不需要额外在支路加装流量计反复调试，就能实现各支路的流量均匀分配，尤其适合多个支路工况一致、需要等流量输送的场景，比如冷却塔并联进水、多台反应釜同步进料这类对支路流量一致性要求较高的工况。主汇管的端部预留标准连接法兰，可以直接和上下游的主工艺管路对接，不需要额外定制转接段，安装边界上，整套阀组的安装基础只需要在主汇管底部预留两个支撑管托的安装位置即可，支撑点设置在主汇管两端靠近端部法兰的位置，避开阀门安装区域，不会因为支撑位置不合理造成主汇管变形、法兰密封面受力不均泄漏的问题。

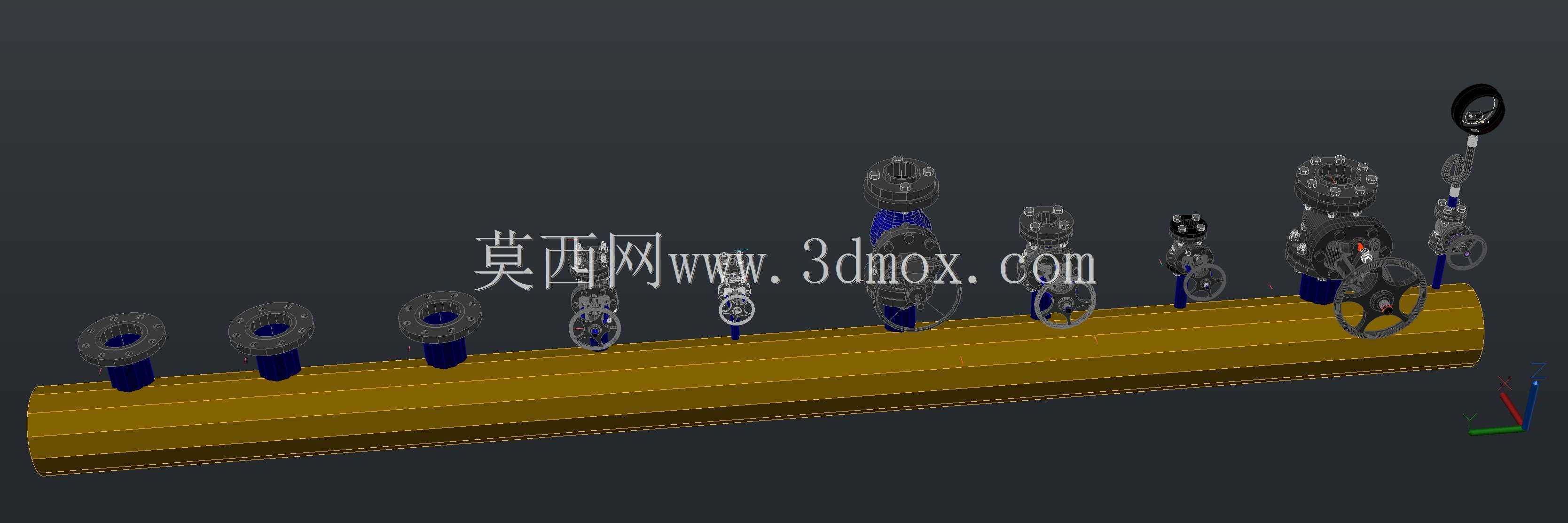

　　阀组顶部预留的压力表接口可以直接安装就地显示压力表，实时监测主汇管内的介质压力，不需要在主管路上额外开孔安装压力检测元件，减少管路漏点。从建模细节来看，每个阀门的手轮、阀杆、法兰螺栓孔都做了全参数化建模还原，法兰连接的螺栓孔位置、孔径完全符合对应压力等级的法兰标准，导入工程装配环境时可以直接生成对应的螺栓紧固件装配，不需要二次调整孔位匹配度；主汇管的壁厚按照设计压力下的强度计算值选取，建模时保留了实际加工需要的壁厚余量，不会出现结构强度不足的问题；相邻阀门之间的间距按照手轮操作所需的最小空间预留，既保证操作便利性，也尽可能压缩整套阀组的轴向总长度，减少安装所需的管路空间，适合在管廊空间紧凑、安装位置有限的场景使用。针对不同的介质输送需求，这套阀组的结构可以灵活调整支路数量、支路阀门通径，不需要重新设计主汇管的整体结构，只需要调整主汇管的长度和预留接口的间距即可，模块化的设计思路可以大幅缩短不同项目的设计改型周期，不需要每次针对不同支路数量从零开始建模绘图。
