水力发电厂用挡水截止门结构设计

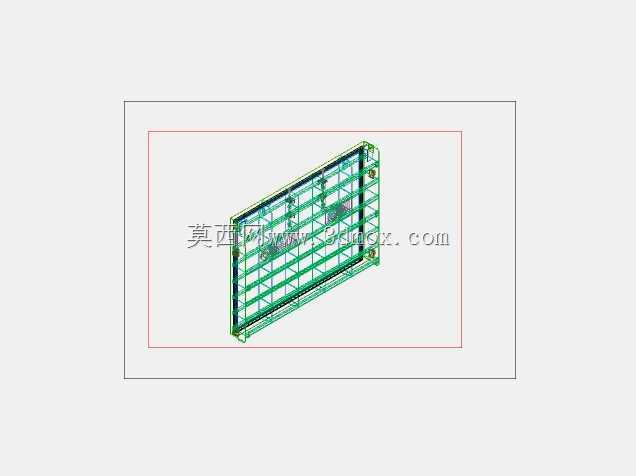

　　从结构受力逻辑来看，门体迎水面采用纵横交错的肋条排布，横向肋条承担水压力带来的弯曲载荷，纵向肋条则将载荷均匀传递至两侧的导向支撑边，肋条的截面尺寸经过载荷校核，在满足挡水承压要求的前提下尽可能降低整体自重，减少起吊启闭过程中的动力载荷冲击。门体的密封边设置在框架的周圈位置，采用嵌入式密封槽设计，可适配橡胶类密封件的安装，当门体沿导向槽下落至指定工位时，密封边与构筑物上的止水面紧密贴合，可实现对应区段水流的完全截断，为后续的通道检修、设备维护提供干地作业条件。不同于普通平面挡水闸门，该结构在栅格区域预留了均匀的过水间隙？在水力发电厂的水工系统布局中，挡水截止类构件是衔接引水通道、检修区段与核心发电单元的关键屏障，这类构件的结构合理性直接决定了运维作业的安全边界与机组运行的稳定性。本次呈现的挡水截止门采用框架式栅格承载结构，整体以矩形受力框架为主体承载基础，框架边缘设置多组均匀分布的连接耳座，耳座上预留对应规格的安装通孔，可与水工构筑物上的预埋锚板或配套导向槽实现精准对位，安装时可通过调整垫片组补偿土建施工带来的尺寸偏差，保证门体落位后的密封面贴合度。

　　不对，实际该门体为全截流结构，栅格肋条的背面设置整面的挡水面板，肋条作为面板的加强结构，避免大尺寸挡水面板在高水头压力下出现挠曲变形。在安装边界的适配性上，门体的整体外形尺寸匹配常规中型水电厂引水支洞的通道截面，两侧的导向边宽度经过优化，可适配现有水工构筑物上的预埋导向槽尺寸，无需对原有土建结构进行大规模改造即可完成换装。门体顶部设置有标准化的起吊连接位，可与厂区内常规配置的启闭机吊具直接匹配，起吊点的位置经过重心校核，保证门体在起吊升降过程中保持垂直姿态，避免出现卡滞、偏磨的情况。

　　从实际应用场景出发，这类挡水截止门通常布置在水轮发电机组的进水侧支管位置，当单台机组需要停机检修时，可关闭对应位置的截止门截断该支管的水流，而不影响其他机组的正常发电运行；也可布置在引水渠的分支节点，用于渠道检修时的水流导控与截流。在设计过程中，充分考虑了长期浸水环境下的结构耐久性，所有肋条与面板的连接位置均采用连续焊接工艺，避免出现缝隙腐蚀的隐患，框架边角位置做圆弧过渡处理，减少应力集中点，提升门体在反复启闭、承压过程中的疲劳寿命。门体的整体重量控制在适配常规厂区起吊设备的载荷范围内，无需额外配置专用起吊设施即可完成安装与启闭操作，降低了配套设施的改造成本。

　　在结构细节上，连接耳座的位置设置了加强筋板，将耳座承受的安装紧固力与启闭拉力均匀分散到主框架结构上，避免局部应力过大导致的结构变形；导向边的表面设置有耐磨衬层，可减少长期升降过程中与导向槽的摩擦损耗，延长构件的整体使用寿命。对于水工结构设计人员而言，该模型的肋条排布方式、载荷传递路径、安装接口设计都具备实际参考价值，可根据具体项目的水头高度、通道截面尺寸对肋条截面、面板厚度、耳座间距进行参数化调整，快速适配不同工况的使用需求。在建模逻辑上，该结构采用自顶向下的设计思路，先确定整体安装边界与受力框架的轮廓，再逐步细化肋条排布、密封槽结构、连接耳座等细节，所有特征均采用参数化驱动，修改核心尺寸即可完成不同规格门体的快速衍生设计，大幅提升同类型产品的设计效率。
