法兰式手动蒸汽截止阀结构设计

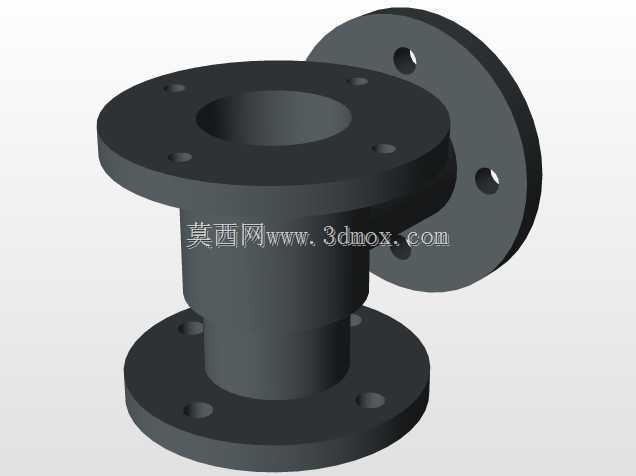

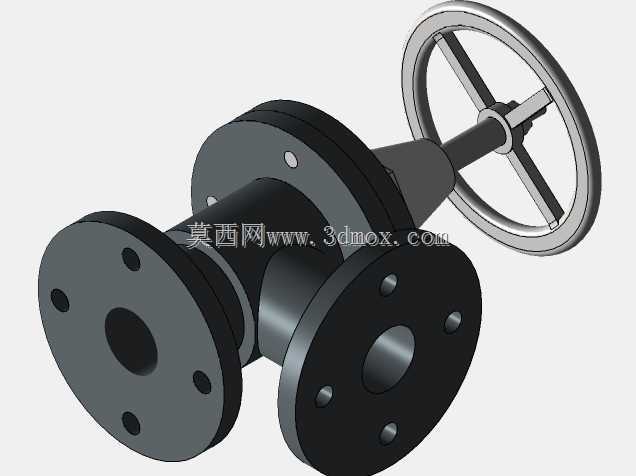

　　在工业蒸汽输送管网、化工制程热力管线、厂区集中供汽系统的末端与分支节点，这类手动法兰式蒸汽截止阀是管路通断控制的核心基础部件，区别于调节型阀件，它的核心作用是实现管路介质的完全截断与导通，不承担流量调节功能，避免节流面长期受高速蒸汽冲蚀出现密封面损伤。从实际工况适配来看，该阀针对饱和蒸汽、低压过热蒸汽的输送场景设计，可耐受常规工业蒸汽的温度与压力工况，阀体采用直通式流道结构，介质从阀腔一侧进入，绕过阀瓣密封面后从另一侧流出，流道转折处做了圆弧过渡处理，能减少蒸汽流动过程中的压损，同时避免高速蒸汽直接冲刷密封副，延长阀件的实际使用寿命。

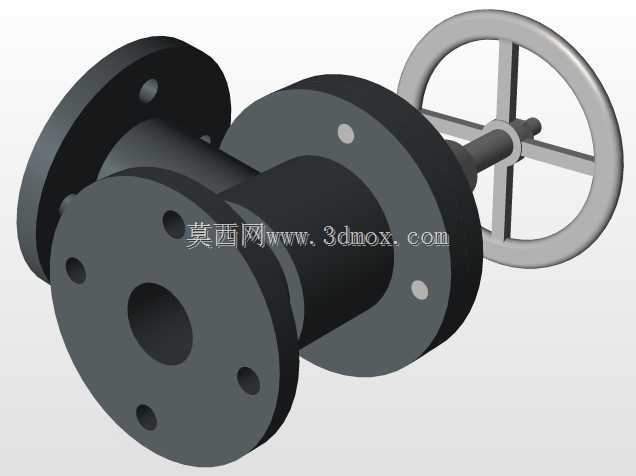

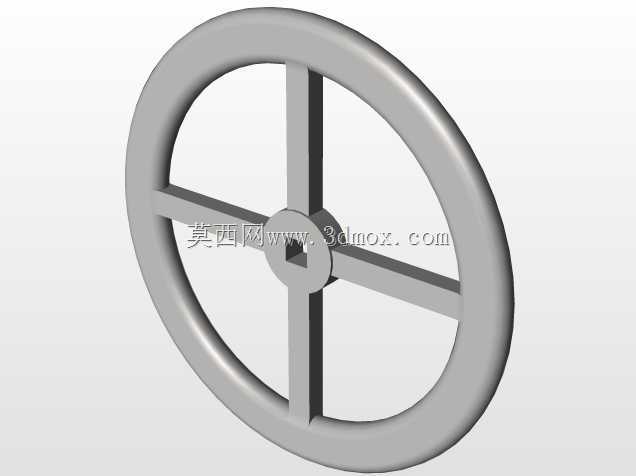

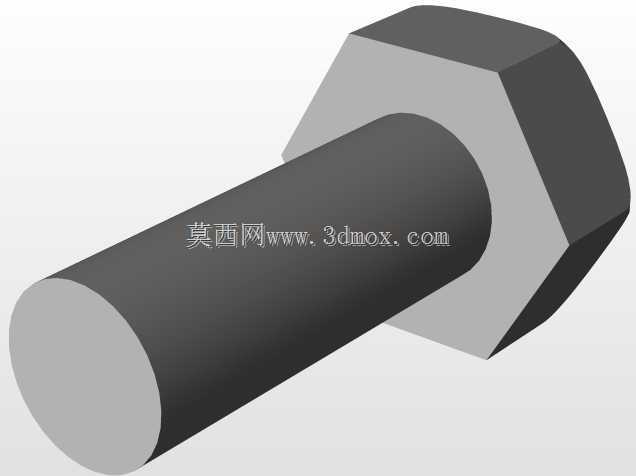

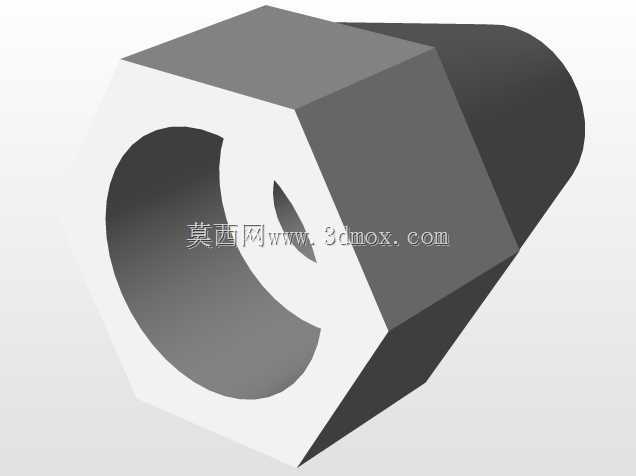

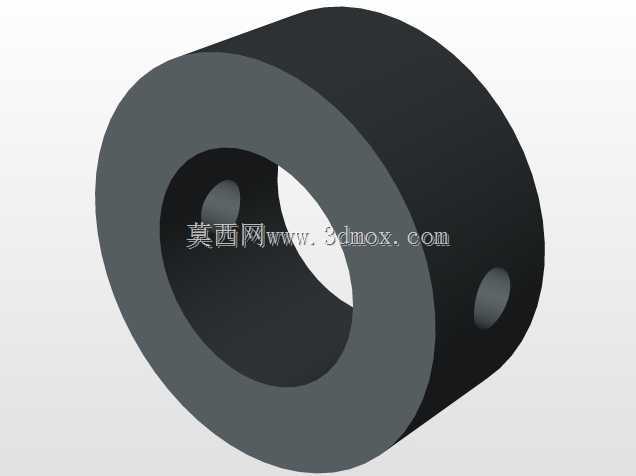

　　从结构设计逻辑来看，手轮采用轮辐式结构，四组辐条连接外圈轮缘与中心轮毂，操作时可提供足够的力臂，操作人员无需借助额外加力杆即可实现额定压力下的密封启闭，手轮与阀杆采用方榫连接，配合防松螺母固定，长期操作不会出现打滑松脱问题。阀杆采用明杆结构设计，启闭过程中阀杆随手轮转动做升降动作，操作人员可直观通过阀杆的伸出长度判断阀门的启闭状态，避免出现误操作；阀杆与阀盖之间设置填料密封腔，可填充柔性石墨填料，适配蒸汽介质的高温密封需求，压盖通过对称布置的螺栓压紧，可在带压工况下在线调整填料压紧力，消除运行过程中出现的外漏问题。

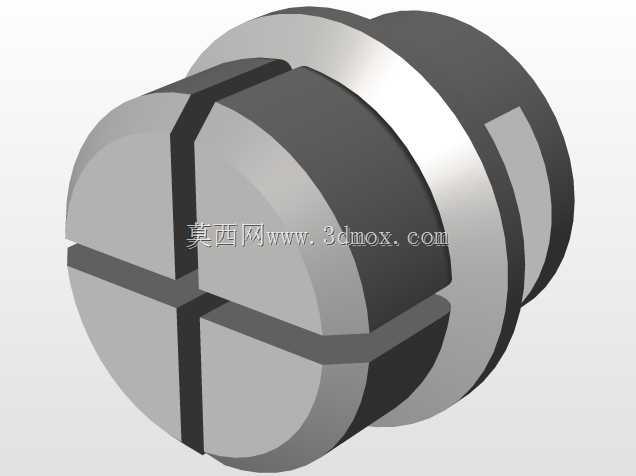

　　阀体两端采用法兰连接结构，法兰密封面为凸面形式，法兰盘上均匀布置螺栓孔，可匹配同压力等级的管路法兰，安装时通过缠绕式金属垫片实现端面密封，法兰背面与阀体主体之间设置加强筋结构，避免螺栓紧固过程中法兰出现变形，同时可承受管路运行过程中产生的弯矩与振动载荷。阀瓣密封面采用平面密封结构，密封面堆焊硬质合金层，可耐受蒸汽带水产生的水锤冲击，关闭时阀瓣沿阀杆轴线垂直压合在阀座密封面上，密封比压均匀分布，不会出现单侧偏磨导致的内漏问题；阀瓣与阀杆之间采用活动连接结构，关闭过程中阀瓣可自动微调角度，与阀座密封面完全贴合，降低对加工同轴度的精度要求，同时减少启闭过程中密封面的摩擦磨损。

　　从安装边界尺寸来看，该阀的结构长度符合常规工业阀门的安装尺寸规范，可直接替换同通径、同压力等级的现有截止阀，无需改动原有管路的法兰间距；手轮的最大外径满足操作空间要求，安装时手轮外缘与周边管线、设备结构的净距不小于100mm，保证操作人员可完整转动手轮完成启闭动作，手轮的安装高度距操作平台面约1.2m，符合人体工程学操作高度，若安装位置过高可加装接长杆组件。阀体底部无突出的排污结构，可水平安装在水平管路上，也可根据管路布置需求垂直安装在垂直管路上，介质流向需遵循阀体上标注的低进高出原则，避免反向安装导致阀门关闭状态下阀瓣长期受介质压力顶推，出现填料处泄漏或者启闭力矩过大的问题。

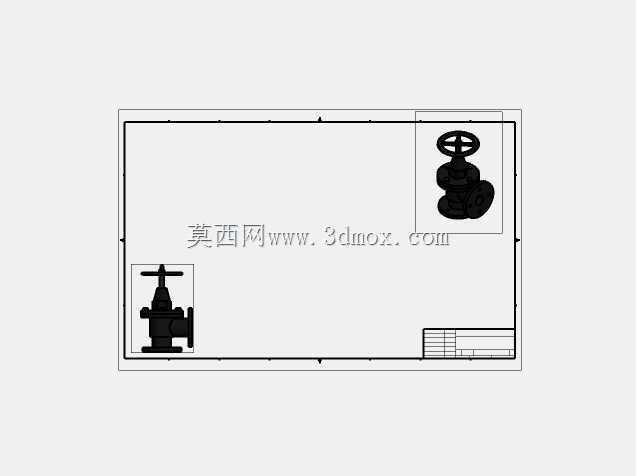

　　在实际工程应用中，这类阀门通常布置在蒸汽支管的入口端、换热设备的蒸汽进口侧、蒸汽管路的分段隔离位置，用于设备检修时的介质隔离，或者系统停运时的管路截断，日常操作时需注意全开状态下将手轮回转半圈，避免阀杆长期受热胀冷缩影响出现卡涩，关闭时不要过度加力，防止密封面被压伤。建模过程中对所有配合面做了公差匹配，阀杆与阀盖的导向段采用间隙配合，保证升降动作顺畅无卡滞，法兰螺栓孔的位置度符合管路法兰的配对要求，密封面的平面度、粗糙度满足密封性能要求，所有铸造圆角、壁厚过渡都符合铸造工艺要求，可直接用于工程选型参考、装配干涉校验以及管路系统的三维布局设计。
