电缆桥架90度内外弯立管及盖板等轴测设计

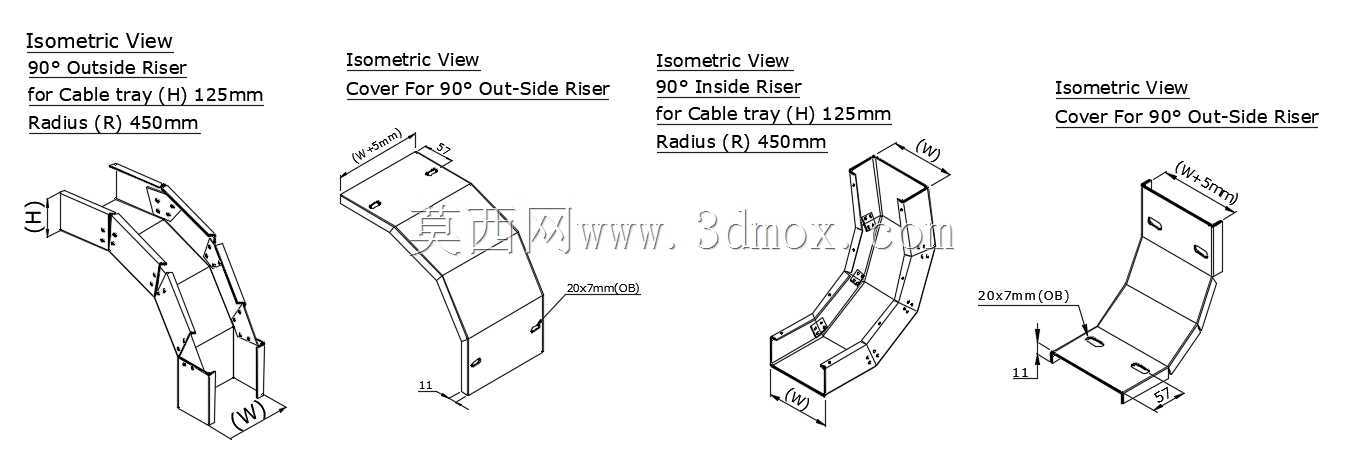

　　在工业厂房配电、数据中心布线、商业综合体电气施工场景中，电缆桥架承担着规整线缆走向、防护线缆不受外力破坏、分层梳理强电弱电线路的核心作用，其中垂直转向的立管弯通部件，是解决水平桥架与垂直桥架衔接、线缆在竖向空间转向排布的关键配件，本次呈现的等轴测设计图纸，覆盖了90度外侧弯立管、90度内侧弯立管以及对应配套盖板的完整结构细节。

　　从实际施工的适配需求来看，这类弯通部件需要匹配常规125mm高度的梯级式或槽式电缆桥架，转弯半径设定为450mm，这个尺寸参数是结合常规电力电缆、控制电缆的最小弯曲半径要求推导而来，既能够保证大截面动力电缆在转向时不会因为弯折半径过小损伤绝缘层，也能控制弯通整体的外廓尺寸，避免在竖井内、墙面安装时占用过多竖向安装空间，适配常规建筑电气竖井的安装预留尺寸。

　　设计过程中首先明确了内外弯的应用边界：外侧弯立管适用于桥架沿墙面外侧转向、线缆从水平段向下或向上延伸时，转弯弧面朝外的安装场景，内侧弯则对应桥架在墙角、设备旁侧转向时，转弯弧面朝内贴合建筑结构的场景，两类弯通的本体结构都采用与桥架主体一致的折边工艺，侧边预留标准连接孔位，能够直接与同规格的直段桥架通过连接片、螺栓实现无间隙拼接，不需要额外现场裁切加工。

　　配套的盖板结构设计充分考虑了现场安装的便捷性，盖板与弯通本体的搭接尺寸预留了5mm的调节余量，即便现场安装存在少量的拼接错位，也能保证盖板完全覆盖弯通的线缆容纳腔，避免灰尘、施工杂物落入桥架内部；盖板上预留的20mm宽度固定卡扣位，对应弯通本体侧边的固定凸台，安装时只需要将卡扣卡入凸台即可完成固定，不需要额外钻孔打钉，能够大幅缩短高空作业的安装时长。

　　从结构细节来看，弯通本体的底部每隔固定间距设置了线缆承托筋，筋条高度11mm，既能够承托线缆重量，避免大截面电缆长期敷设后下坠变形，也能让线缆与弯通底部之间留出空隙，方便施工时穿引拉线，同时在后期运维时，空气可以在空隙间流通，降低线缆长时间运行的积热风险。弯通两端的连接端面完全匹配直段桥架的端面尺寸，连接孔的孔距、孔径都遵循行业通用的桥架连接标准，不需要定制专属的连接配件，施工方可以直接使用常规的桥架连接螺栓完成装配。

　　在安装边界的考量上，外侧弯立管安装时需要在转弯弧面外侧预留不小于100mm的操作空间，方便施工人员拧紧连接螺栓、固定盖板；内侧弯立管因为弧面朝内，安装时需要提前确认墙角的阴角角度是否为标准90度，若墙面存在施工误差，可通过弯通两端的连接间隙做少量角度调整，最大可适配正负3度的墙面角度偏差，不需要额外定制异形弯通。两类弯通的竖向高度随转弯半径匹配，安装时上下两端的直段桥架需要预留至少200mm的直段长度再做后续转向，保证线缆在弯通段受力均匀，不会出现局部应力集中的情况。

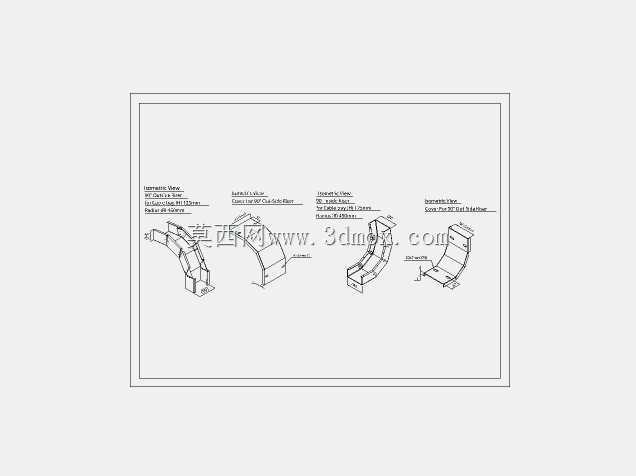

　　等轴测视图的呈现方式，能够让施工人员、结构设计人员直观看到弯通各个面的结构细节，包括孔位位置、卡扣位置、折边尺寸，相比传统的三视图，更便于现场施工人员快速理解安装逻辑，也能在三维建模时直接提取各部分的尺寸参数，快速完成桥架整体布线的装配校验，提前排查不同专业管线之间的碰撞问题，避免施工阶段才发现管线冲突导致的返工。
