铜线加工专用自动卷芯轴工装结构

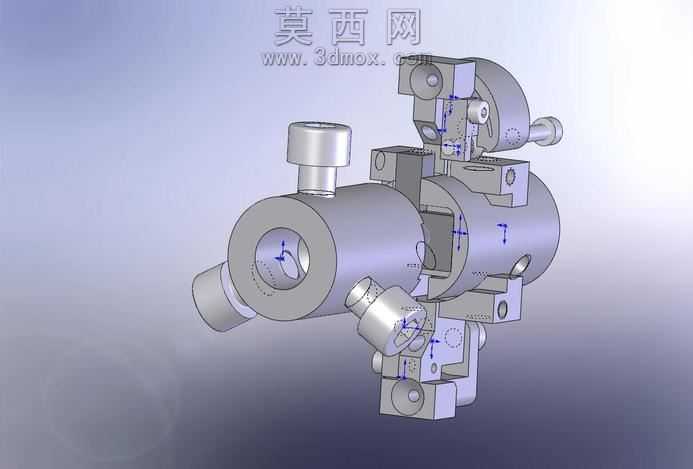

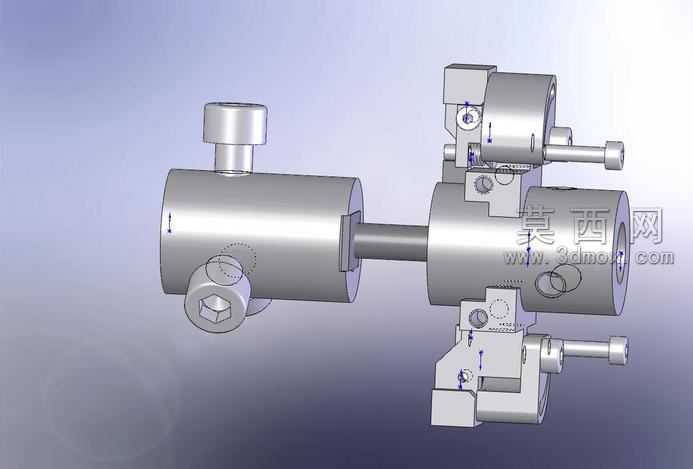

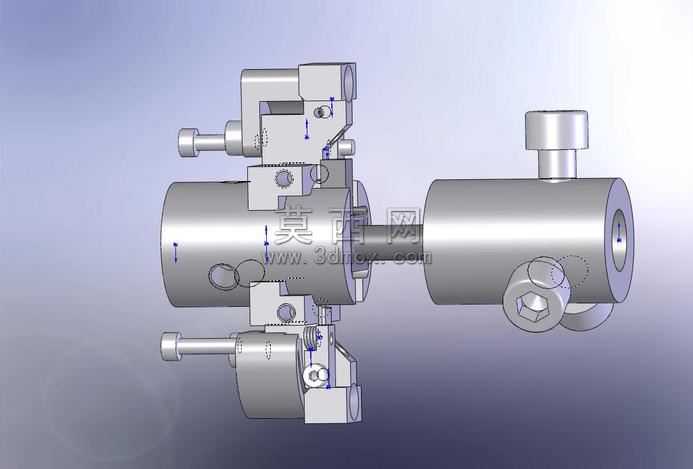

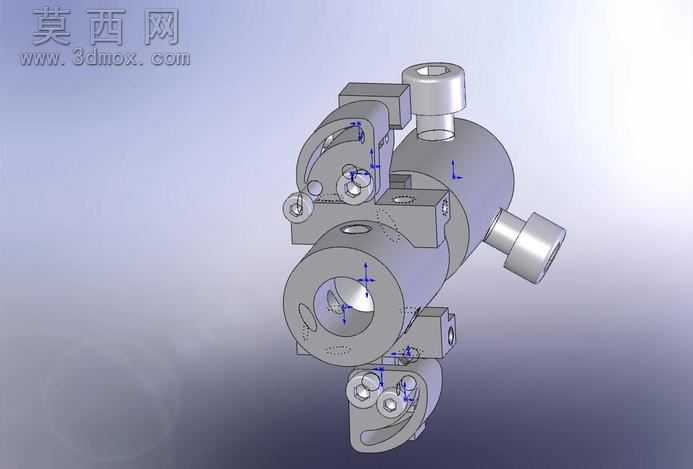

本作品为铜线自动卷绕作业配套的专用卷芯轴工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配公差、配合间隙都做了精准约束，确保各活动部件的运动仿真符合实际机械传动逻辑。模型渲染阶段采用金属哑光材质模拟工装主体的合金钢加工质感，对锁紧螺栓、调节旋钮等外露标准件做了倒角高光处理，清晰区分不同功能部件的材质差异，整体渲染光影柔和，能够直观展现工装的装配层次与结构细节。从结构设计来看，该卷芯轴采用对称式双侧锁紧布局，主体芯轴为同轴度极高的圆柱结构，两端配置可调节的张紧夹持模块，模块上集成了弹簧顶紧结构、锁紧旋钮与定位销，能够适配不同内径规格的卷芯套筒，芯轴中部设置有铜线定位卡槽，可在卷绕初始阶段固定铜线端头，避免卷绕过程中出现铜线打滑偏移的问题；侧面配置的六角锁紧螺栓可在工装安装到卷绕设备主轴后完成周向固定，传递稳定的卷绕扭矩，防止高速卷绕时芯轴与主轴出现相对转动。设计思路围绕铜线卷绕的实际生产需求展开，针对传统卷芯棒装夹繁琐、适配性差、卷绕排线不齐的痛点，将快速装夹、自适应张紧、精准定位的功能集成到一体结构中，所有活动部件的运动行程都经过参数化校核，既保证夹持力度足够避免卷芯松脱，又不会因顶紧力过大造成卷芯套筒变形，同时整体结构采用模块化拆分设计，易磨损的夹持块、弹簧部件均可单独拆卸更换，大幅降低工装的后期维护成本，能够满足自动化铜线卷绕工序的连续作业需求，适配常规自动绕线设备的主轴安装尺寸，无需额外改造即可直接投入生产使用。
