水力发电用弗朗西斯涡轮结构设计

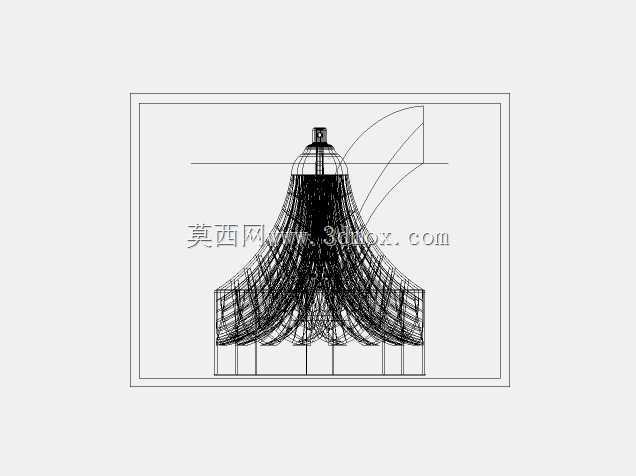

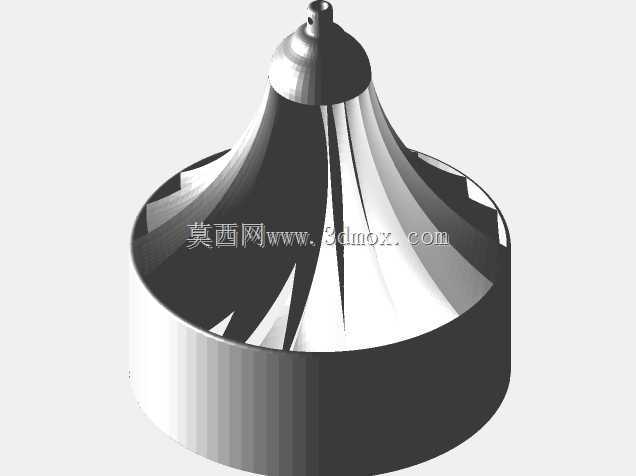

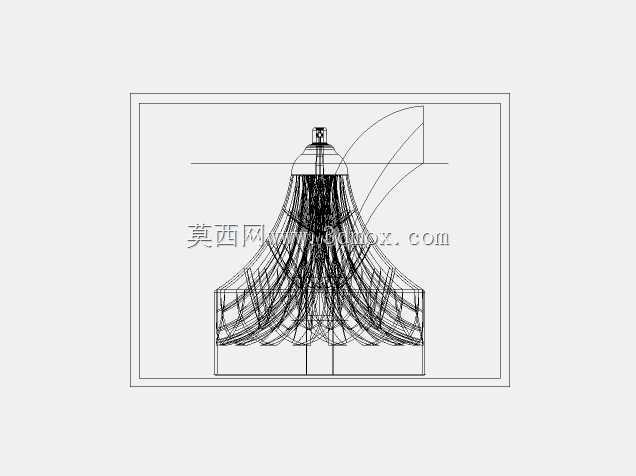

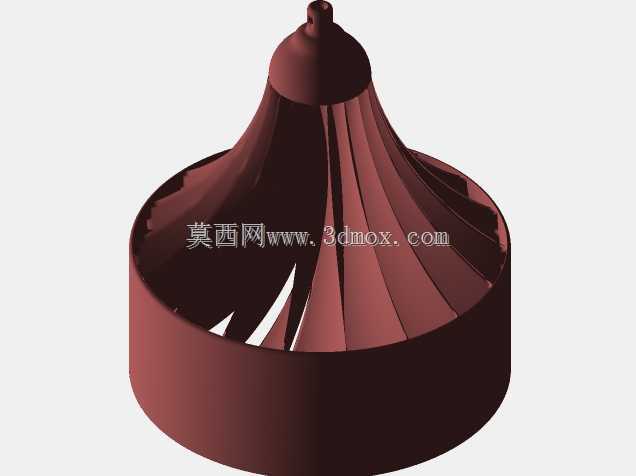

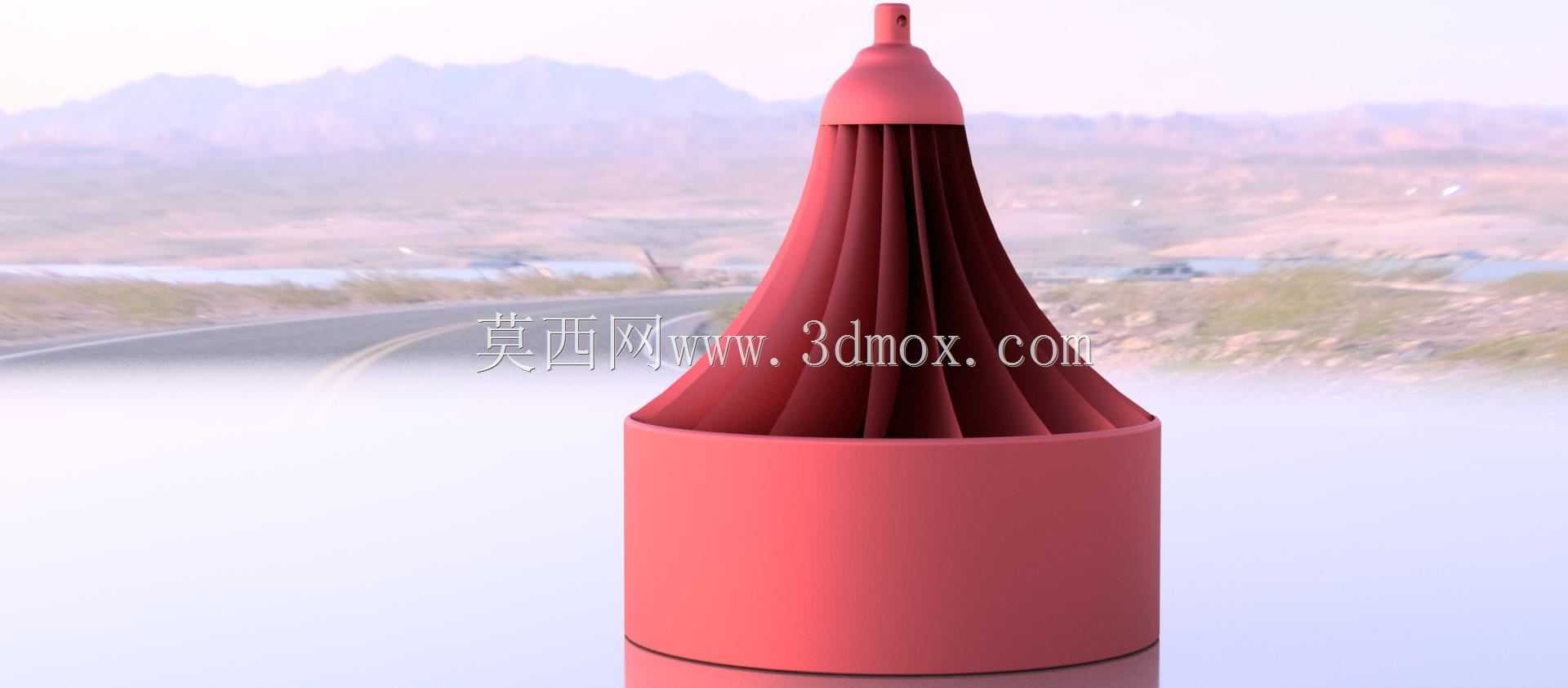

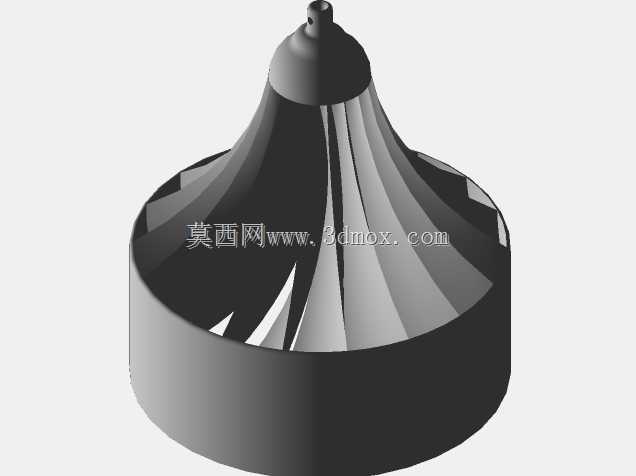

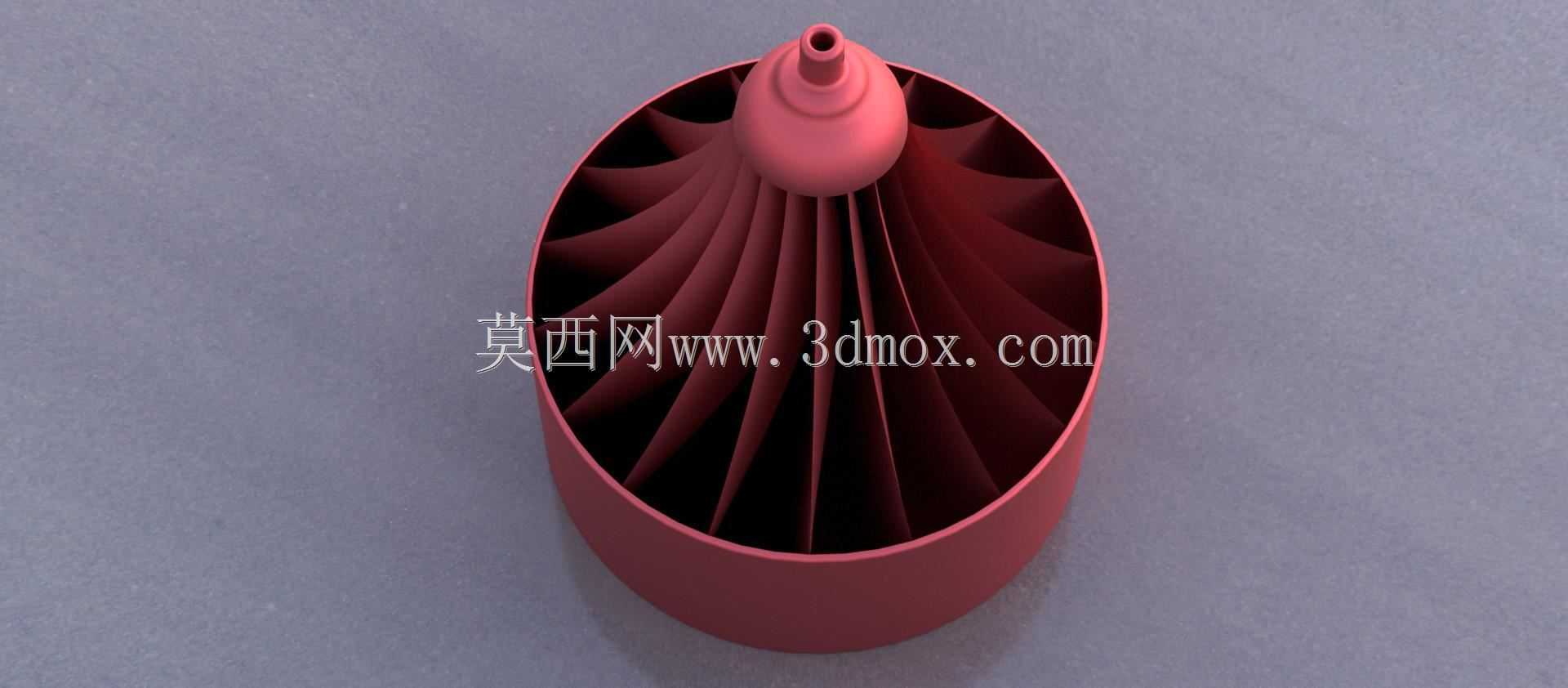

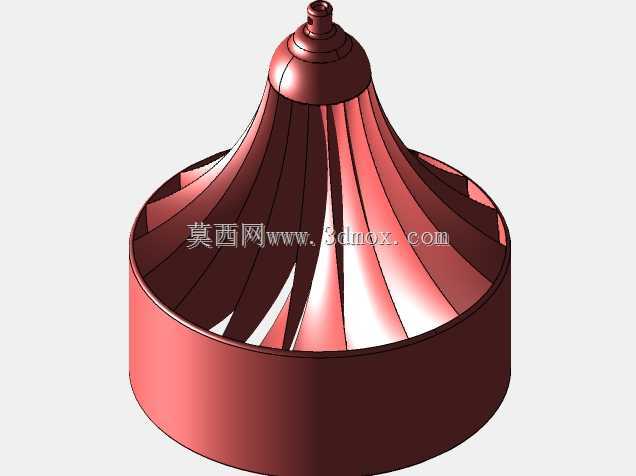

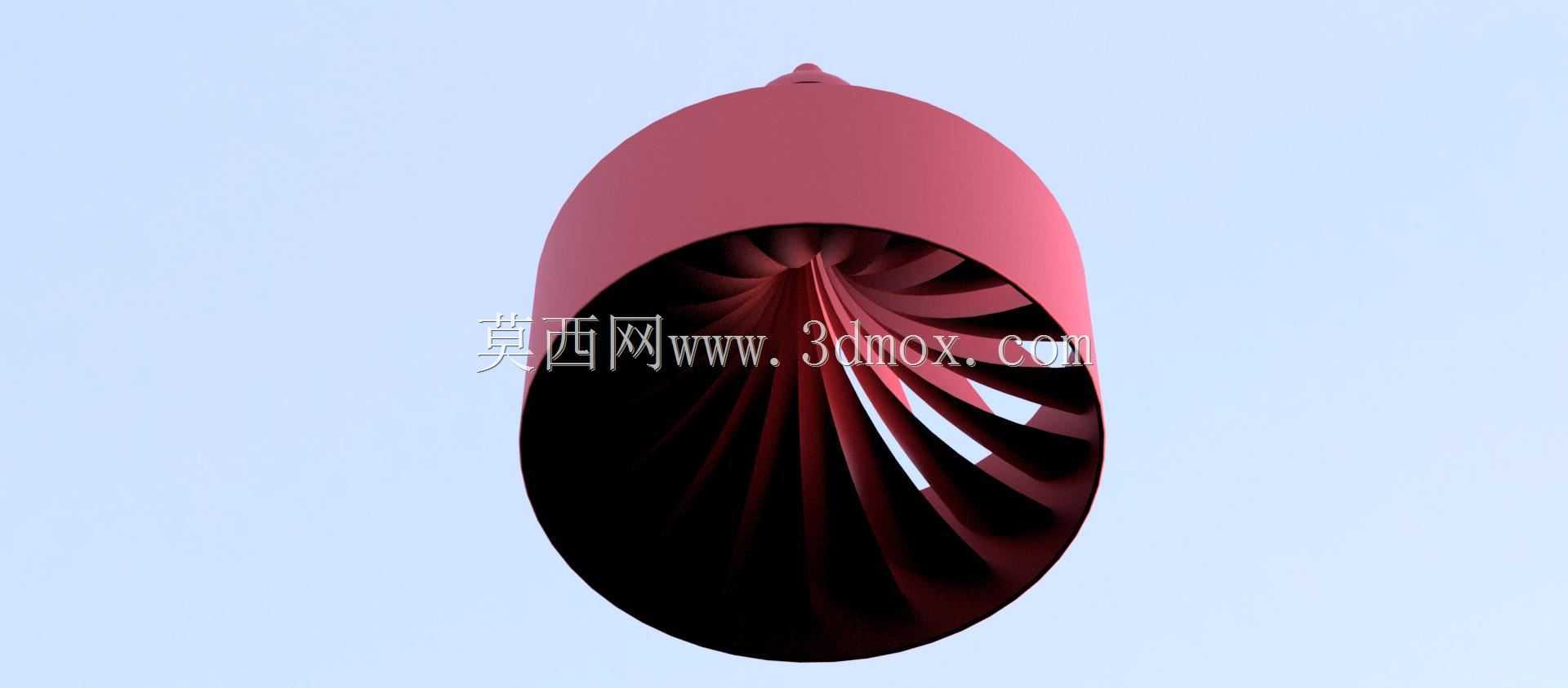

　　在中小型径流式水电站的水头适配区间里，弗朗西斯涡轮也就是常说的混流式水轮机，是兼顾效率与工况适应性的核心能量转换部件，本次建模的涡轮结构针对15-60米水头段的小型引水式电站设计，整体采用下环+上冠+空间扭曲叶片的经典结构布局，区别于轴流式机组的大流量低水头特性，该结构能在流量波动区间±20%的工况下保持88%以上的能量转换效率，适合山区引水式电站、工业余压回收透平的应用场景。

　　从结构设计逻辑来看，首先要匹配流道的水力型线，叶片的进口角根据蜗壳出口的水流环量设定，避免进口冲击造成的水力损失，叶片数选取13片，是在叶片排挤系数与流道通流面积之间做的平衡——叶片过少会导致叶道涡发展，加剧机组振动，叶片过多则会增大沿程摩擦损失，降低整体效率。上冠位置设计有泄水锥安装接口，用来引导上冠间隙的漏水顺流排出，避免间隙水流在转轮出口形成横向扰动，影响尾水管的能量回收效果；下环采用等厚圆弧过渡结构，和叶片外缘采用满焊连接的模拟结构，实际生产中该位置需要做焊后消应力处理，避免长期运行中出现疲劳裂纹。

　　安装边界方面，该转轮的上端面和主轴连接法兰采用止口定位，止口的配合公差选取H7/h6，保证转轮和主轴的同轴度，避免运行中出现偏心质量带来的动不平衡问题；转轮的最大外径对应蜗壳座环的内径尺寸，安装时需要预留3-5mm的径向间隙，避免机组抬机或者热膨胀时转轮和固定部件发生碰磨；下端面和尾水管直锥段的进口对齐，保证水流从转轮出口顺畅进入尾水管，回收出口的动能。从实际运行的工况适配来看，该结构的叶片型线采用变曲率扭曲设计，从进口边的正冲角到出口边的接近零出流角，保证不同流量工况下水流都能平顺贴着叶片表面流动，减少脱流带来的空蚀风险；叶片表面的粗糙度在建模时按照Ra1.6的加工要求做了曲面光顺处理，实际生产中该过流面需要做抛光或者喷涂抗磨涂层，应对山区水流中携带的泥沙磨蚀。

　　另外在结构强度层面，叶片和上冠、下环的连接位置做了圆角过渡，避免应力集中，圆角半径根据叶片厚度的1/5选取，既不会过多挤占通流面积，也能有效降低交变应力下的疲劳风险；上冠位置的减压孔设计在建模时也做了对应结构，用来平衡转轮上下侧的水压力，降低主轴的轴向推力，减少推力轴承的负载。在余压能量回收的应用场景中，该结构可以直接对接高压流体管道，替代传统的减压阀，把流体的压力能转换为旋转机械能驱动发电机或者其他负载，此时叶片的进口角需要根据管道内的流体压力、流速做针对性调整，和水电站应用的区别在于余压回收工况下水流不含自由表面，流道内的压力分布更均匀，叶片的空蚀风险更低，但对叶片的型线精度要求更高，因为工业流体的压力波动频率更高，需要结构有更好的刚性。建模过程中首先通过水力计算得到各流面的翼型坐标，再通过曲面放样生成叶片的整体型面，之后和上冠、下环做布尔合并，最后处理连接位置的过渡圆角，整个结构的壁厚按照最大水头下的应力计算结果设定，叶片最薄位置在出口边，厚度为3mm，进口边厚度为8mm，保证强度的同时减少进口的撞击损失。
