油气集输工艺管路集成装置三维设计

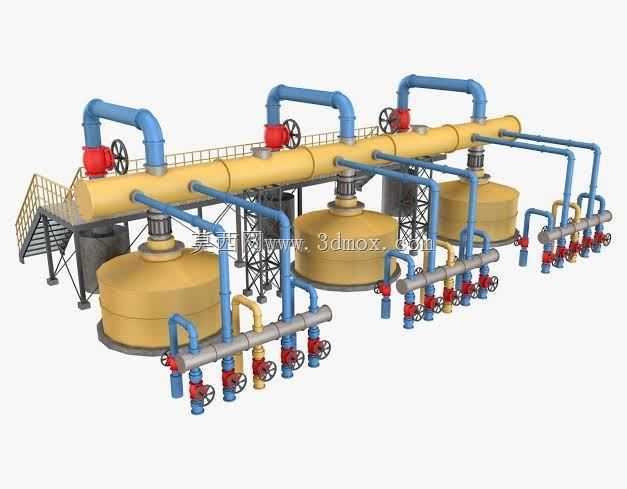

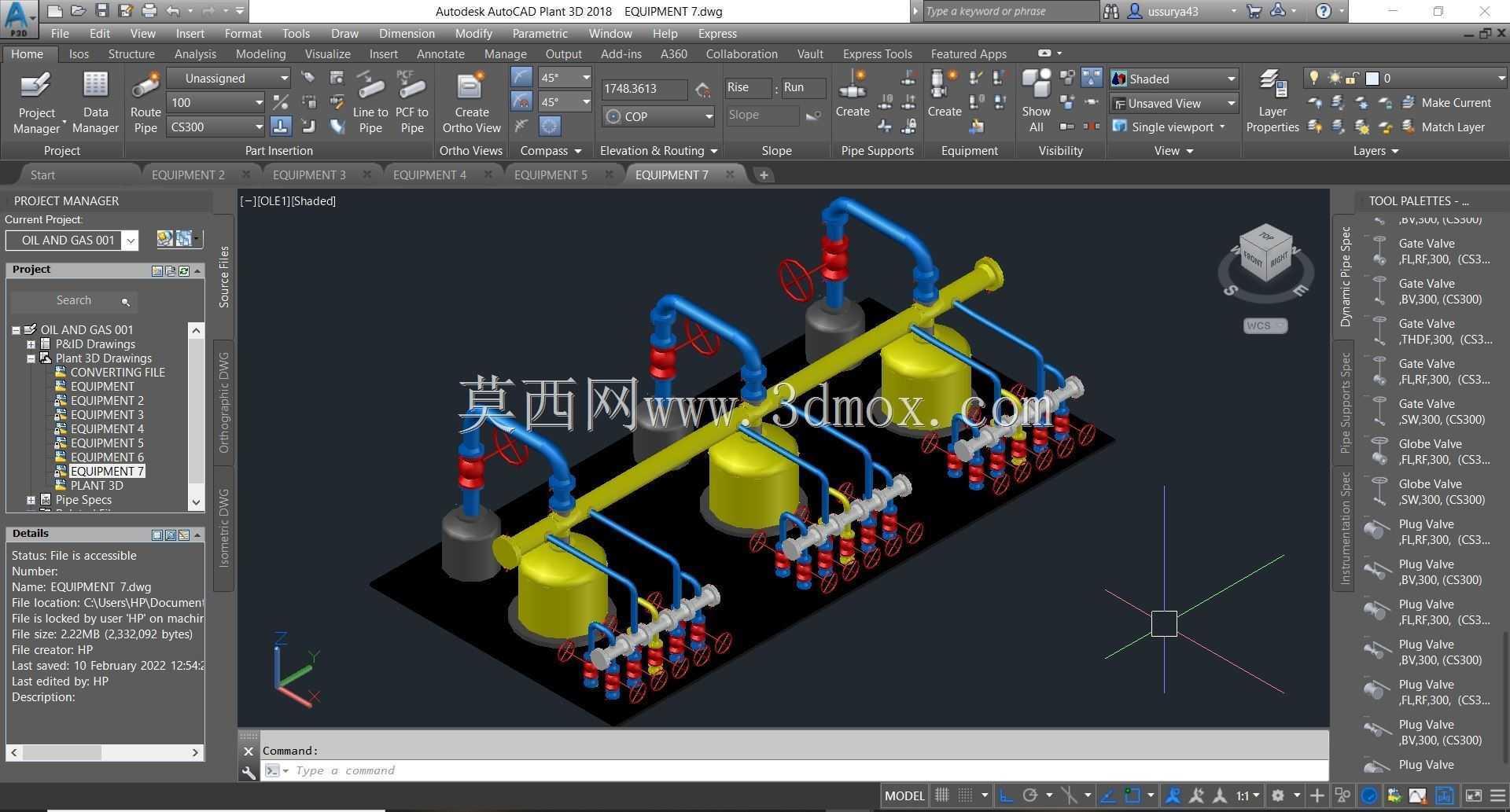

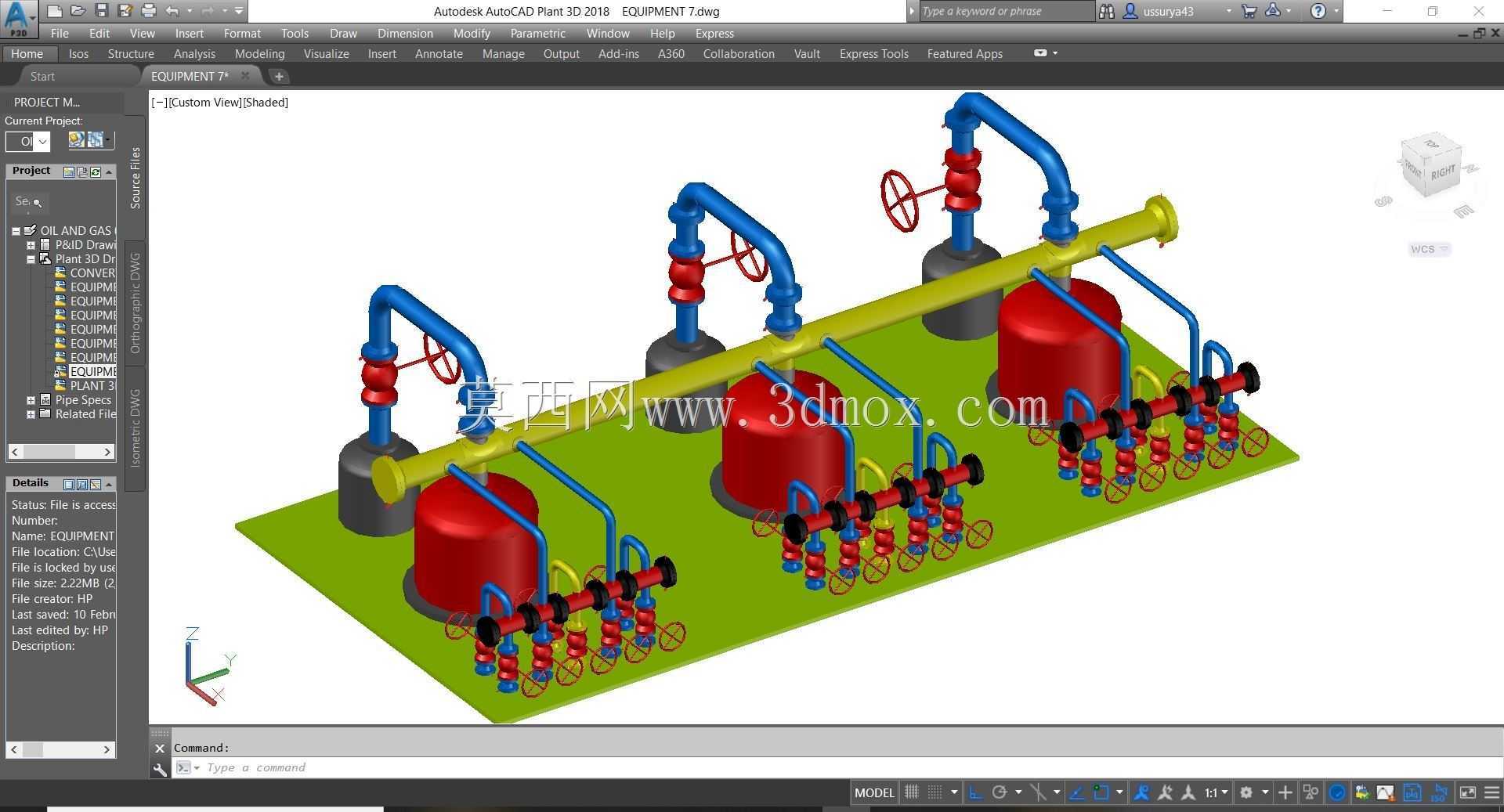

　　这套三维设计针对油气田地面集输环节的介质分配与预处理单元搭建，在陆上采油采气站点的进站阀组区、联合站的油气初分单元都有对应应用场景，核心作用是完成井口产出油气的汇集、流量调节、支路分配，为后续的油气水分离、净化处理工序提供稳定的介质输送路径。从结构设计逻辑来看，整套装置采用模块化布局思路，主输送管线沿装置中心纵向排布，作为介质流通的主通道，三个立式承压储罐等距布置在主管线一侧，通过带弯头的分支管路与主管线连通，每个分支管路上都设置了截断阀与流量调节组件，可单独控制单台储罐的接入与切断，满足单罐检修、轮换作业的现场需求。

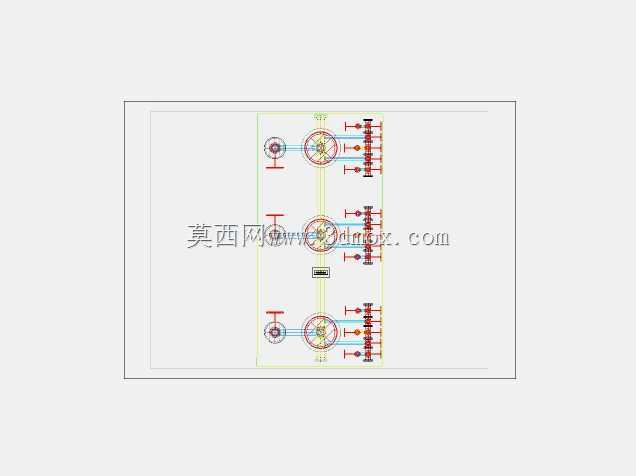

　　主管线另一侧对应每个储罐的位置，排布了多组并联的阀门与仪表安装支路，支路末端预留了与下游处理设备对接的法兰接口，可根据站点处理规模灵活增减支路数量，适配不同产能的站点需求。设计过程中充分考虑现场安装的边界限制，整套装置的底座采用型钢焊接的整体橇装结构，所有管路、阀门、储罐都集成在同一底座平面上，底座预留了地脚螺栓安装孔位，可直接固定在站点的混凝土基础上，不需要现场进行大量的管路预制作业，能大幅缩短现场施工周期。

　　管路走向设计规避了运维操作的干涉区域，所有阀门的操作手轮都朝向巡检通道一侧，操作高度控制在人体工程学适配的1.2米至1.5米区间，不需要登高或者俯身即可完成阀门启闭操作，储罐顶部的接口预留了检修操作空间，可满足日常巡检时的仪表读数、阀门操作以及定期检修的部件拆装需求。尺寸设计上，主输送管线的通径匹配站点总处理量的介质流速要求，控制管内介质流速在油气混输的合理区间，避免流速过高造成管路冲蚀，或是流速过低导致液相沉积在管内造成堵塞；分支管路的通径根据单台储罐的处理能力单独匹配，每台储罐对应的支路阀门通径与管路通径保持一致，避免通径突变造成局部阻力过大。

　　储罐的容积设计满足单支路缓冲需求，可缓冲上游来液的流量波动，避免下游处理设备的进料负荷出现大幅跳变。管路连接位置全部采用标准法兰对接，密封面形式适配油气介质的密封要求，可有效防止易燃易爆介质的泄漏，所有弯头的曲率半径都按照长半径弯头选型，降低介质在弯头处的局部阻力，同时减少含固介质对弯头内壁的冲蚀磨损，延长管路的使用寿命。在细节设计上，管路上预留了压力、温度检测仪表的安装接口，位置选在介质流态稳定的直管段上，避开弯头、阀门等流态紊乱的区域，保证检测数据的准确性；每个支路都设置了独立的放空与排污接口，可在单支路检修时完成管段内的介质泄压与残液排放，不需要对整套装置进行停工放空，减少检修对站点正常生产的影响。整套装置的布局充分考虑了运输边界限制，整体宽度控制在公路运输的限宽范围内，整体高度满足常规货运车辆的装载高度要求，橇装底座上设置了吊装点，可直接通过吊车整体装卸运输，运抵现场后仅需要完成进出口管线的对接与电气仪表的接线即可投入使用，大幅降低现场施工的工作量与安装成本。
