造纸生产线波普卷轴框架结构设计

　　在制浆造纸生产线的成品工段，最终纸卷的收卷成型质量直接决定成品纸卷的端面平整度、卷绕紧密度，以及后续仓储、运输、分切复卷环节的作业效率，波普卷轴框架作为承托卷轴组件、保障收卷作业稳定运行的核心承载结构，其结构设计合理性直接影响整条成品线的连续运行可靠性。从实际产线工况来看，该框架组件需要适配不同克重、不同幅宽的成品纸卷收卷需求，既要承受卷轴高速转动带来的动载荷，也要抵消纸幅张力波动产生的横向、纵向冲击，同时还要预留足够的安装、维护操作空间，方便现场人员更换卷轴、调整张力辊位置、检修传动部件。

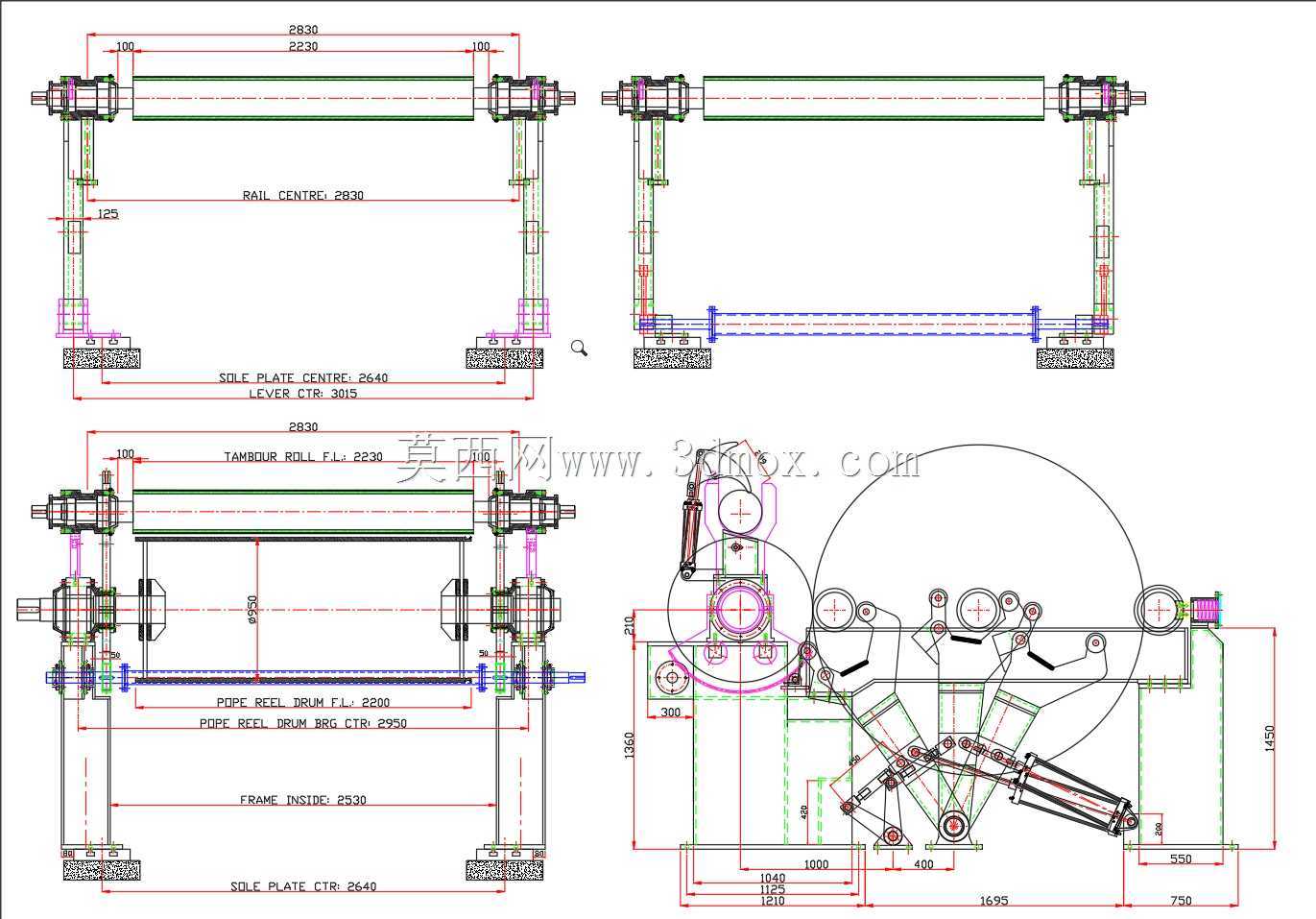

　　从结构设计逻辑来看，该框架采用双侧对称立式支撑结构，两侧立柱通过底部地脚板与车间预埋基础刚性连接，立柱上设置多组轴承座安装位，可根据生产需求调整卷轴的安装高度，适配不同直径规格的成品纸卷收卷作业。框架的横向连接梁采用等强度设计，在保证整体结构刚性的前提下尽可能降低自重，减少基础承载负荷，同时连接梁上预留了张力检测装置、纸幅纠偏组件的安装接口，无需额外焊接支架即可完成配套部件的装配，大幅缩短现场安装调试周期。框架的卷轴支撑端采用剖分式轴承座设计，日常维护时无需拆卸整个框架结构，仅需拆开轴承座上盖即可完成轴承润滑、卷轴更换作业，有效降低设备停机维护时间。

　　从安装边界与尺寸适配角度来看，该框架的地脚安装孔位按照通用造纸生产线的基础预埋标准设计，中心距、孔位公差可直接适配多数现有成品收卷工位的安装基础，无需对原有基础进行大规模改造即可完成替换安装。框架的卷轴安装中心距、支撑跨距经过载荷校核，可满足大直径、大重量成品纸卷的收卷承载需求，立柱上的多组安装位可兼容不同直径的卷轴装配，适配从薄页纸到厚牛皮纸等多种纸品的收卷作业要求。框架的侧面预留了传动组件的安装空间，可根据产线配置选择链传动、齿轮传动或者联轴器直连的传动方式，无需额外改动框架主体结构即可完成传动系统的适配安装。

　　在实际产线运行过程中，该框架结构的受力点经过优化分布，将卷轴转动产生的动载荷、纸幅张力波动产生的交变载荷均匀传递到两侧立柱与底部基础，避免局部应力集中导致的框架变形问题。框架的所有连接部位均采用止口定位搭配高强度螺栓连接，保证长期运行过程中连接位置不会出现松动移位，保障卷轴的转动同轴度，避免因框架变形导致的纸卷端面不齐、卷绕松紧不均等质量问题。同时框架下部预留了足够的操作空间，方便现场人员清理纸毛、检查底部连接件状态，不会出现结构干涉导致的维护死角。针对造纸车间高湿度、多纸毛的工况环境，框架的结构设计尽可能减少积尘死角，所有型材连接位置均做平滑过渡处理，减少纸毛堆积，降低日常清洁维护的工作量。

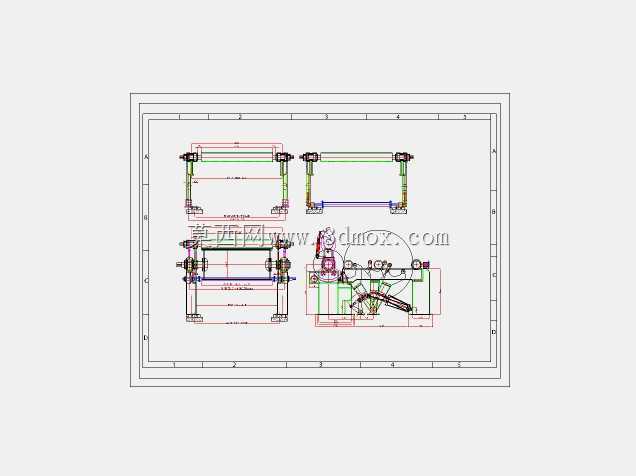

　　从三维建模的角度来看，该框架组件的模型完整还原了实际结构的所有安装孔位、连接接口、配合公差，在进行产线改造或者新线设计时，可直接调用该模型进行整体装配校核，验证与周边张力辊组、导纸辊、纸卷输送装置的位置匹配性，提前排查安装干涉问题，减少现场安装调试的返工量。模型中所有配合面的尺寸公差均按照实际机械加工标准设置，可直接作为后续零部件加工、装配的参考依据，帮助设计人员快速完成收卷工位的结构设计工作，缩短项目设计周期。
