DN80对夹式手动蝶阀结构设计

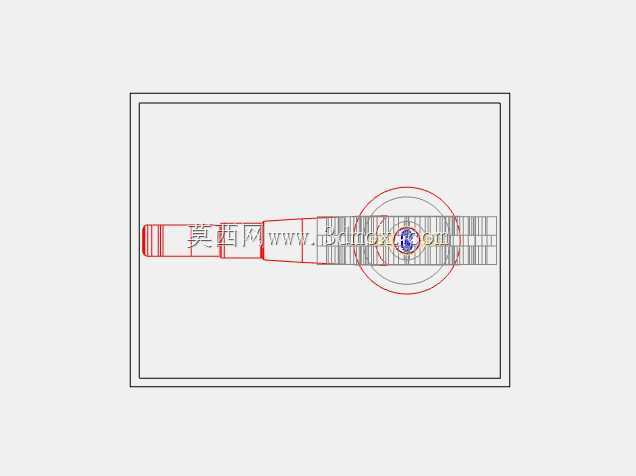

　　这款手动对夹式蝶阀的结构设计，核心围绕民用给排水、工业水处理管路的截断与调节需求展开，在做三维建模阶段，首先要明确的是现场安装的边界约束——DN80的公称通径对应常规3寸管路，对夹式的安装形式意味着阀体本身不需要自带法兰凸缘，安装时直接夹在两端管路法兰之间，靠长螺栓穿接锁紧即可，这种设计能大幅压缩阀体的轴向安装尺寸，对于空间局促的管井、集成式水处理撬装设备来说，能有效节省管路排布空间，避免相邻阀件、弯头的安装干涉。

　　从材质选型的工程逻辑来看，阀体选用PP-H材质，也就是均聚聚丙烯，这种材料的耐化学腐蚀性能优于普通PP材质，对于常温下的酸碱类流体、市政供水、工业循环水都有不错的耐受度，同时材料密度低，整体阀件重量远小于同通径的金属蝶阀，安装时不需要额外做重型承重支架，单人即可完成对位安装，大幅降低现场施工的人力成本。阀座密封选用FPM也就是氟橡胶材质，这种密封材料的耐温区间、耐老化性能都优于普通丁腈橡胶，不仅能适配常规清水介质，对于部分含有微量油类、弱腐蚀性添加剂的流体也能保证密封可靠性，避免长期使用后出现密封面老化渗漏的问题。

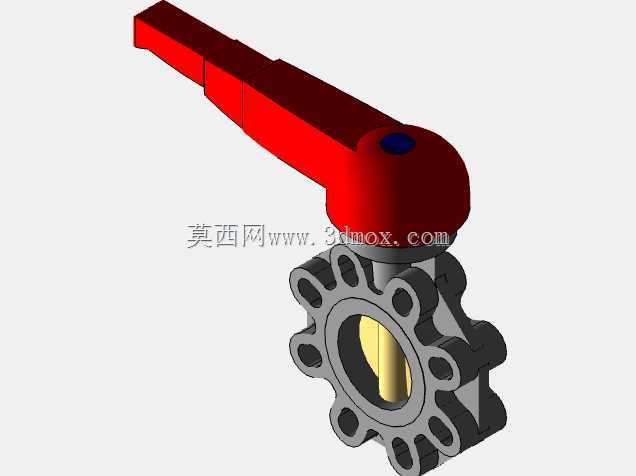

　　结构设计层面，手柄采用加长杠杆式结构，操作时的力臂更长，开关阀需要的施加力矩更小，现场运维人员不需要借助额外的加力杆就能完成全开全关操作，手柄端部的定位结构可以在0-90度旋转区间内锁定阀位，避免管路流体冲击导致阀板自行移位，保证开度调节的稳定性。阀板采用流线型对称结构，全开状态下的流阻系数远小于同通径的截止阀、闸阀，流体通过时的压损更小，能有效降低管路输送系统的泵组能耗，阀板与阀杆的连接采用无销结构设计，避免了销钉位置的流体冲蚀死角，也减少了长期使用后销钉锈蚀导致的阀板脱落风险。

　　建模过程中需要重点把控几个关键尺寸的公差配合：首先是阀座与阀板的密封面过盈量，过盈量太小会导致低压状态下密封渗漏，过盈量太大则会导致操作力矩陡增，开关卡涩，甚至长期挤压导致阀座永久变形失效；其次是对夹安装面的平行度公差，两个安装端面的平行度偏差必须控制在合理范围内，否则安装锁紧后会导致阀体变形，阀板转动卡滞，甚至出现阀体开裂的问题；另外阀杆与阀体轴孔的配合间隙也要严格控制，间隙过大会导致阀板晃动，密封面偏心磨损，间隙过小则会因为温度变化导致材料热胀，出现转动卡滞的问题。

　　从实际应用场景来看，这款蝶阀不仅可以用在民用建筑的给排水管路上，也可以适配中小型化工水处理设备、循环冷却水系统、泳池水处理系统的管路控制，因为整体采用非金属材质，不会像金属阀门那样出现锈蚀污染水质的问题，也不需要做额外的防腐涂装，后期运维成本更低。在做管路排布设计时，需要注意蝶阀安装位置前后要预留足够的操作空间，保证手柄可以完成90度全行程旋转，不会被周边的管路、支架挡住操作行程，同时对夹式安装的螺栓要采用对角均匀锁紧的方式，避免单侧受力过大导致阀体密封面错位。

　　另外在结构细节上，阀体的流道采用直通式设计，没有多余的凹槽和死角，流体通过时不容易滞留杂质，也方便后期管路冲洗，不会出现介质沉积导致的阀板卡滞问题。顶部的阀杆密封采用多层填料结构，即使长期使用出现轻微磨损，也可以通过压紧填料压盖来补偿密封量，不需要整体拆解阀门就能完成密封维护，大幅降低了后期运维的拆解工作量。手柄上的开度标识可以直观显示当前阀板的开度比例，方便运维人员快速判断管路通流状态，不需要额外加装阀位指示器就能完成现场状态确认。
