便携式多接口超级电源盒结构设计

　　这款超级电源盒的结构设计，核心围绕户外便携作业、应急供电、小型数码设备补能这类高频使用场景展开，整体结构做了分层式布局，将电池仓、功率转换模块、接口输出区做了物理隔离，避免不同模块工作时的热量堆积与电磁干扰。从安装边界来看，整机做了轻量化控制，整体重量控制在8公斤以内，外壳预留了一体式握持手柄的安装位，也支持搭配便携挂带使用，单手握持即可完成转移，适配户外移动作业、临时应急点位供电这类需要频繁转移设备的使用需求。

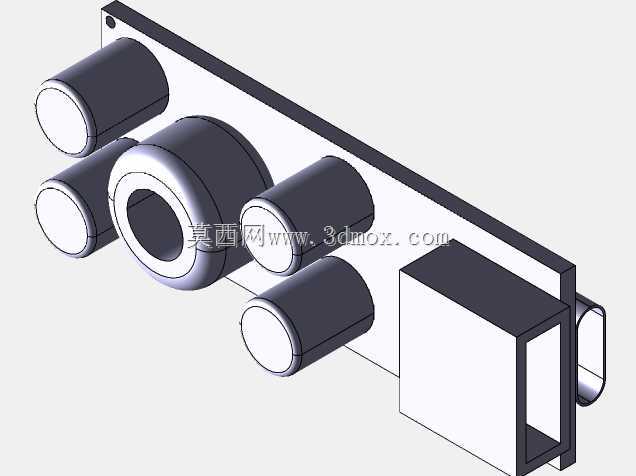

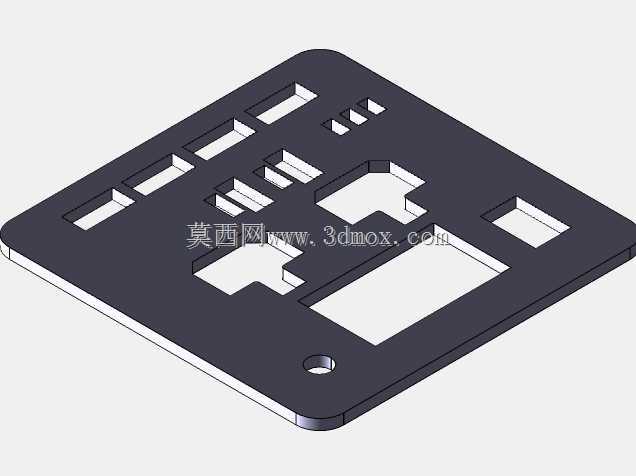

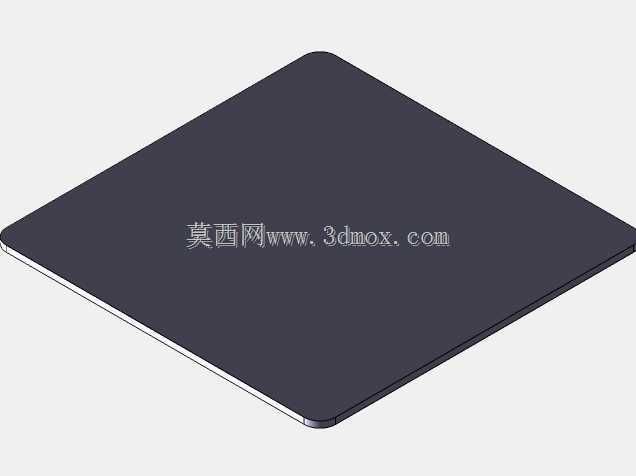

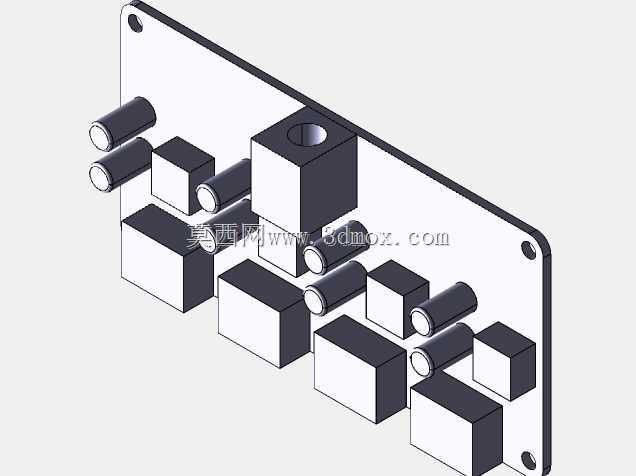

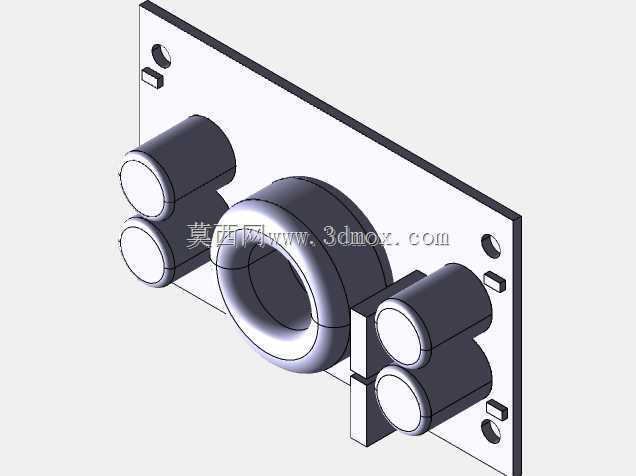

　　在功能模块的结构排布上，最上层的接口面板区域预留了四路USB输出接口的安装位，每个接口的固定槽位都做了卡扣式限位结构，兼容QC3.0快充协议的接口模块可直接卡入固定，无需额外打胶固定，后期维护更换接口模块时仅需拆开面板卡扣即可操作。面板上单独预留了C型接口的安装位，结构上做了加厚的支撑筋，可适配支持QC4.0、PD3.0协议的大功率输出模块，满足笔记本电脑这类大功率数码设备的直连供电需求，接口旁预留了协议识别芯片的焊接固定位，走线槽做了斜角过渡，避免大电流走线弯折过大导致的线芯损伤。无线充电模块布置在设备顶部的平整区域，线圈安装位做了0.5mm的下沉槽，线圈表面与外壳顶面齐平，充电对位区域做了浅凹槽标识，方便用户快速将手机放置到正确充电位置，结构上预留了散热硅胶垫的贴装位，可将无线充电模块工作时产生的热量快速传导到外壳金属散热片上，保证持续充电时的效率稳定在设计阈值内。

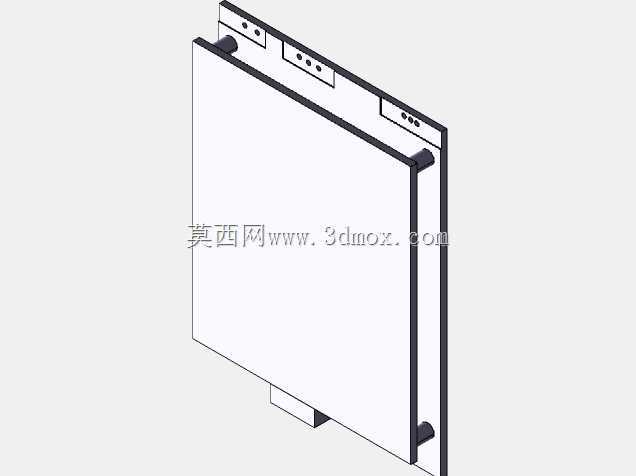

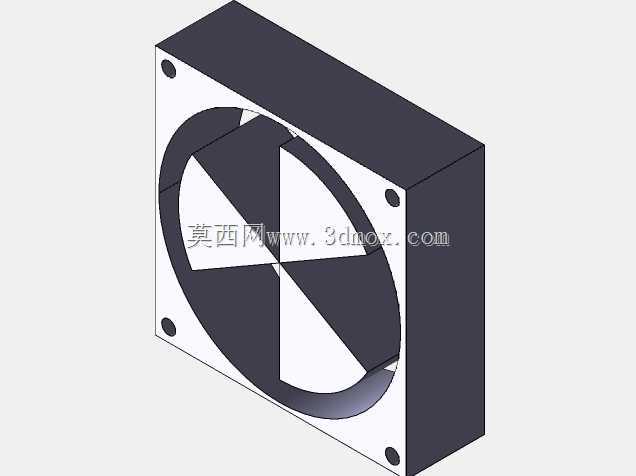

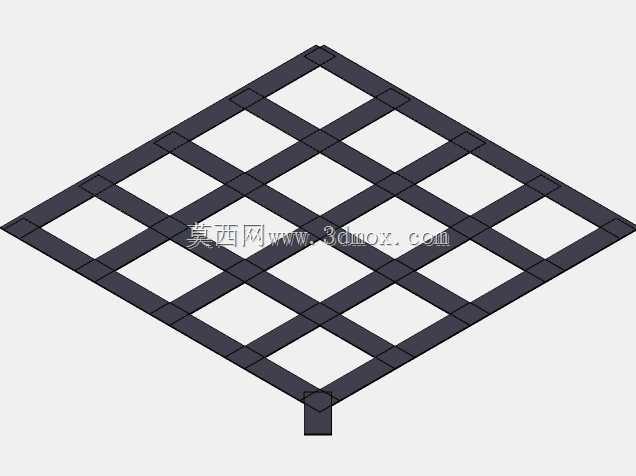

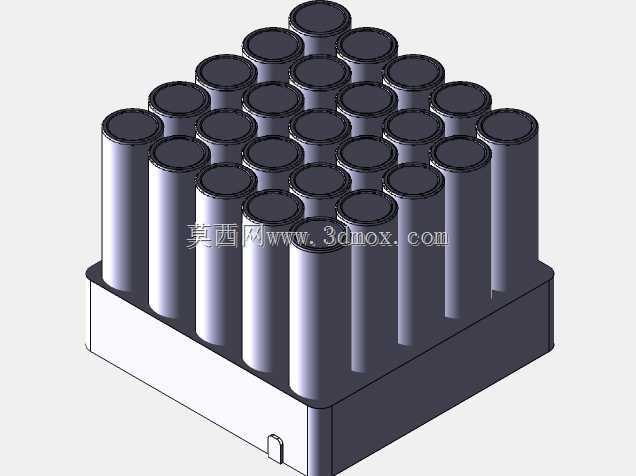

　　电池仓区域采用分层堆叠的结构设计，适配18650规格的三元锂电池，单颗电池容量适配2200mAh以上规格，整组可容纳25颗电池成组布置，电池固定位采用一体式注塑支架，每个电池槽位都做了弹性卡扣，电池装入后可牢牢固定，避免移动过程中电池晃动导致的接触不良。电池仓旁预留了电池管理系统的安装位，可布置过压、过流、充放电保护电路，结构上预留了温度传感器的固定位，可实时监测电池组核心温度，当温度达到50℃阈值时，可触发侧边预留的散热风扇启动，风扇安装位做了防尘网的卡槽，可阻挡户外使用时的灰尘进入设备内部。电池组的输出端预留了快拆接口，支持快速更换备用电池组，满足长时间户外作业时的续航需求，接口处做了防反接的结构设计，避免电池装反导致的电路烧毁。

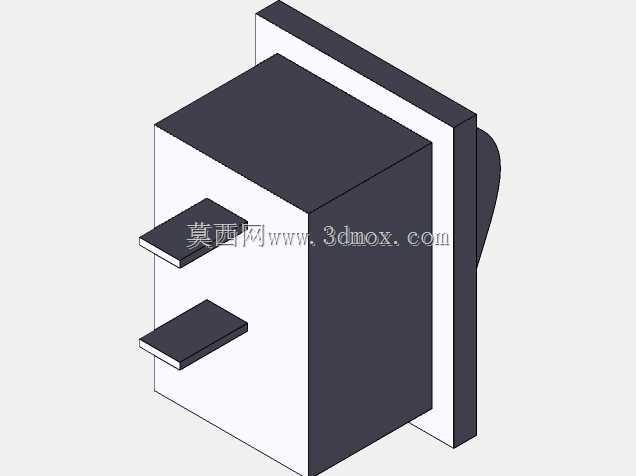

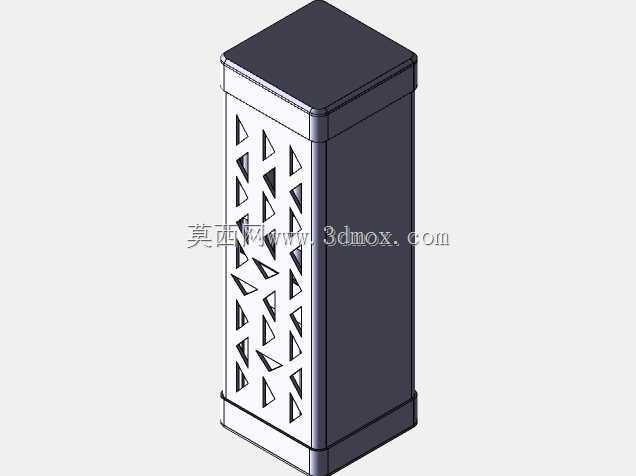

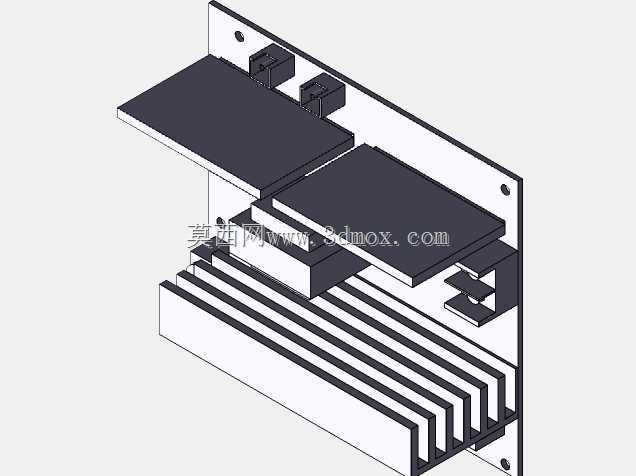

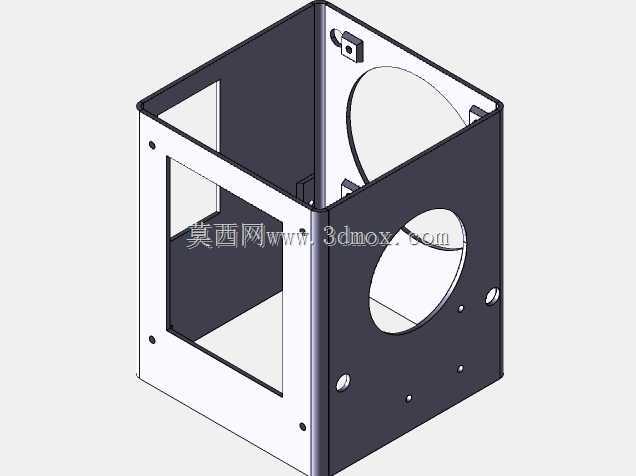

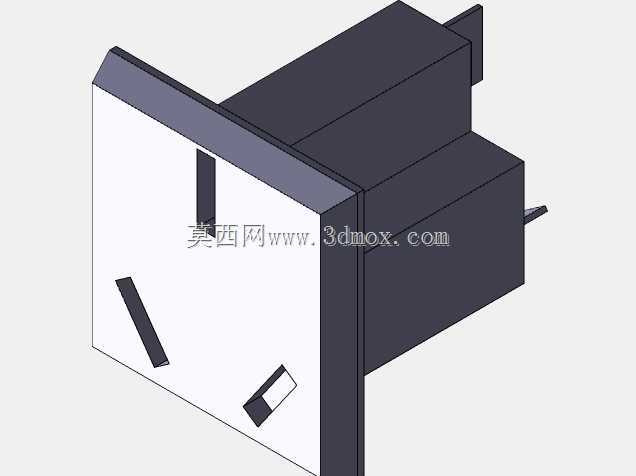

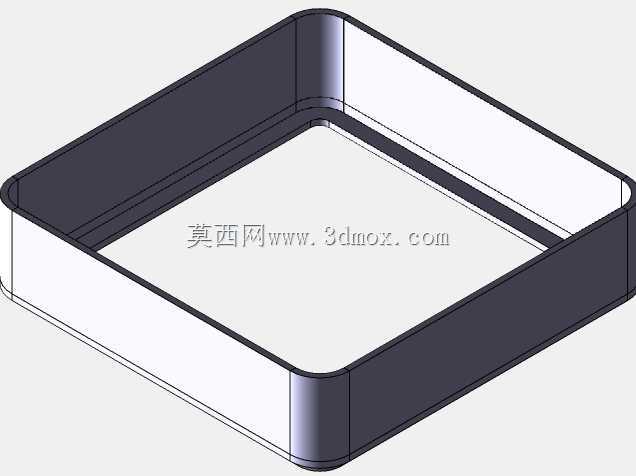

　　交流输出模块布置在设备侧方，预留了国标AC220V输出插座的安装位，可支持最高500W的峰值功率输出，满足小型家电、电动工具这类设备的临时供电需求，插座周围做了凸起的防水挡边，可应对户外使用时的少量溅水场景。整机的外壳采用拼接式结构，侧边预留了壁挂安装孔位，既可以便携移动使用，也可以固定在墙面、设备机架上作为固定供电电源使用，外壳的散热鳍片与内部功率模块的散热面直接贴合，无需额外的导热连接件即可实现热量传导，降低整机的装配复杂度。底部预留了防滑胶垫的粘贴位，放置在光滑平面时不会出现滑动，胶垫高度为3mm，可抬高设备底部，保证底部空气流通，辅助带走设备工作时产生的热量。

　　在结构细节处理上，所有走线槽都做了圆角处理，避免装配时划伤线材绝缘层，接口面板与外壳的接缝处做了密封胶条的安装槽，可提升整机的防尘防水能力，适配户外复杂使用环境。内部的功率模块固定位都做了减震橡胶垫的安装位，可缓冲移动过程中的震动，避免大功率元件出现虚焊脱落的问题。整机的装配全部采用卡扣加少量螺丝固定，拆解维护时无需特殊工具，即可拆开外壳更换内部模块，降低后期维护的成本。
