2.4kW级无人机氢燃料电池动力系统结构

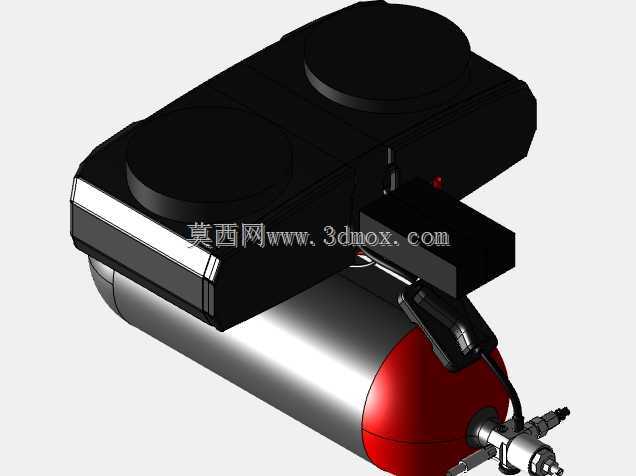

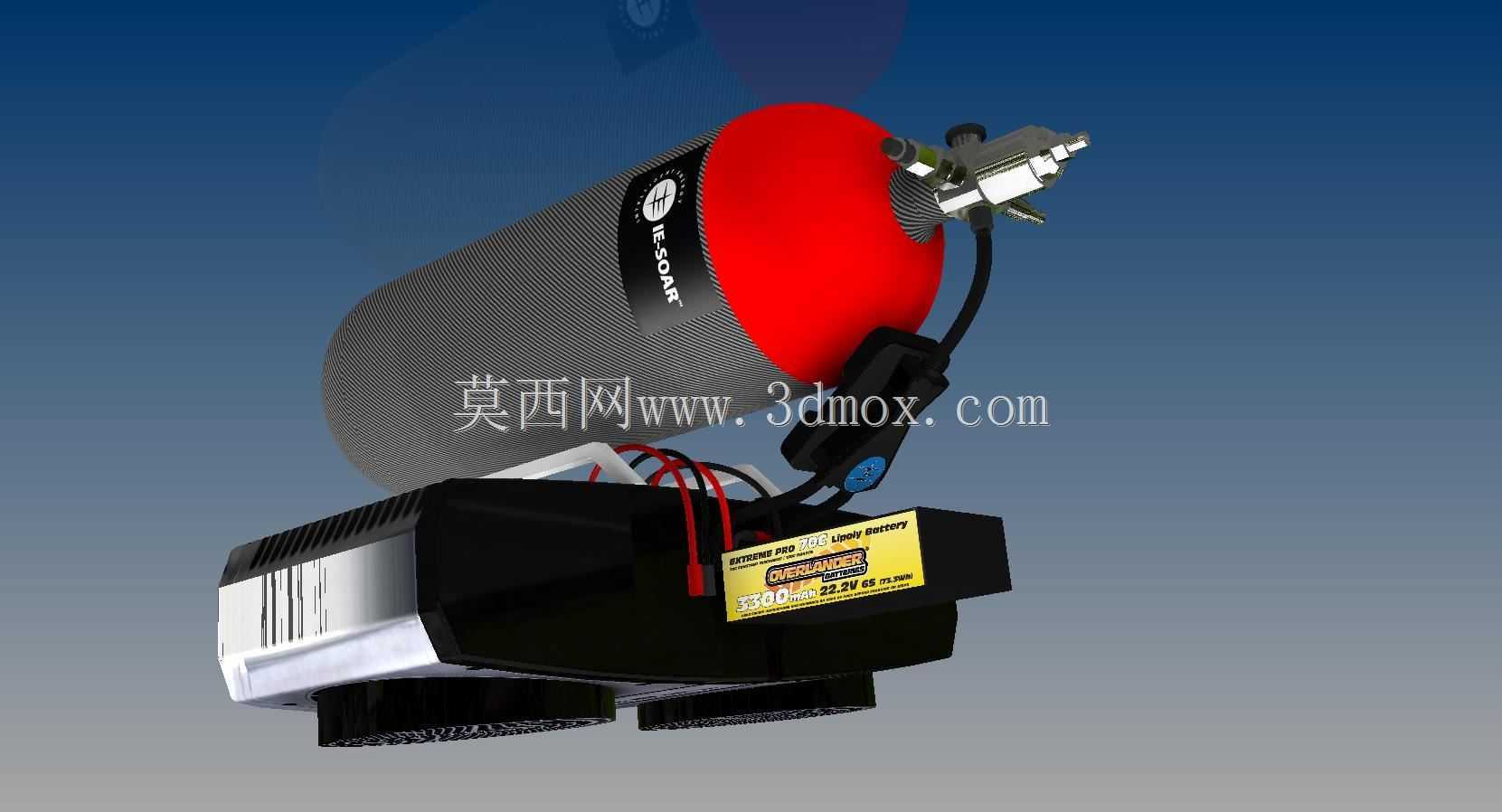

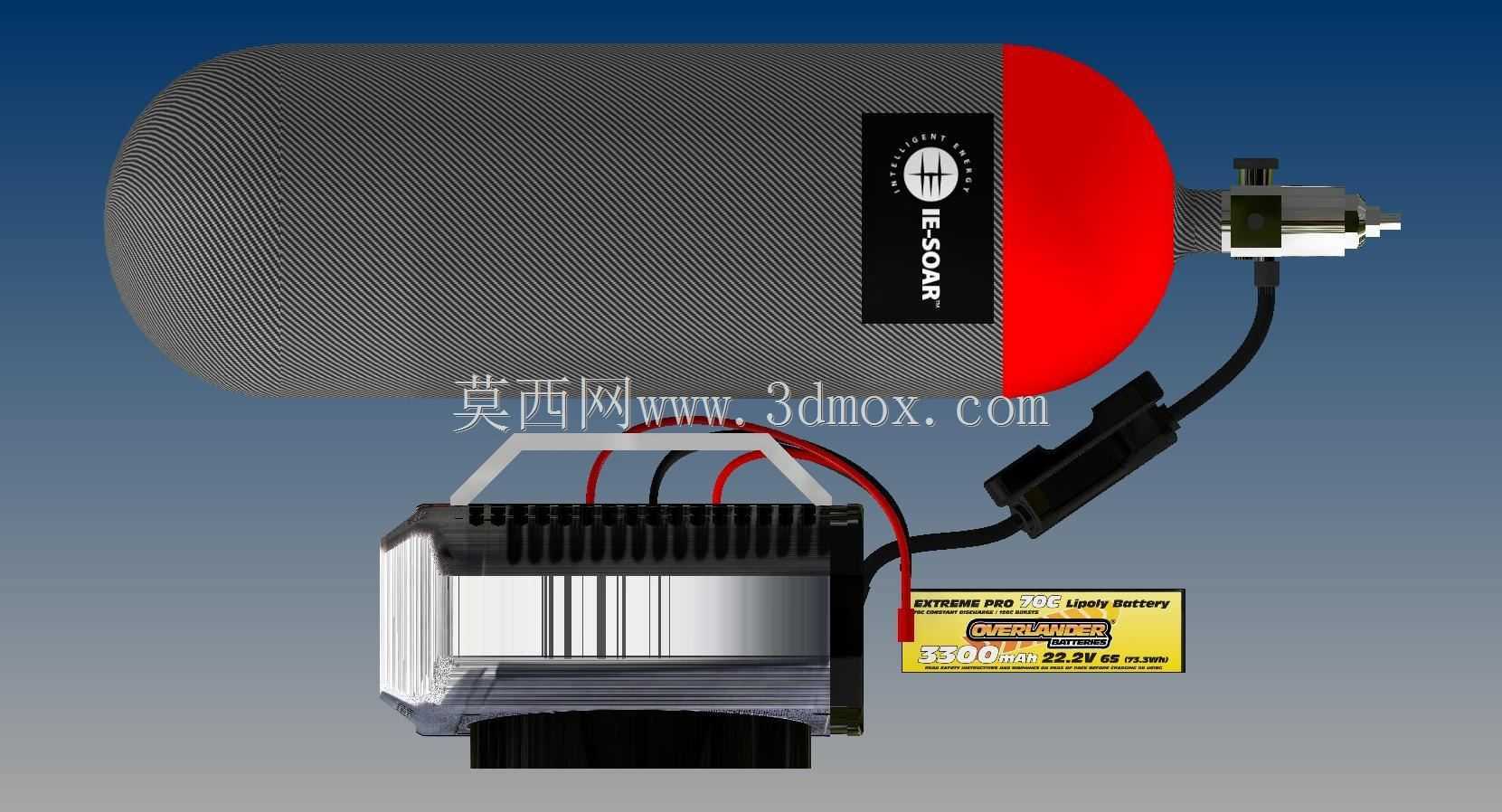

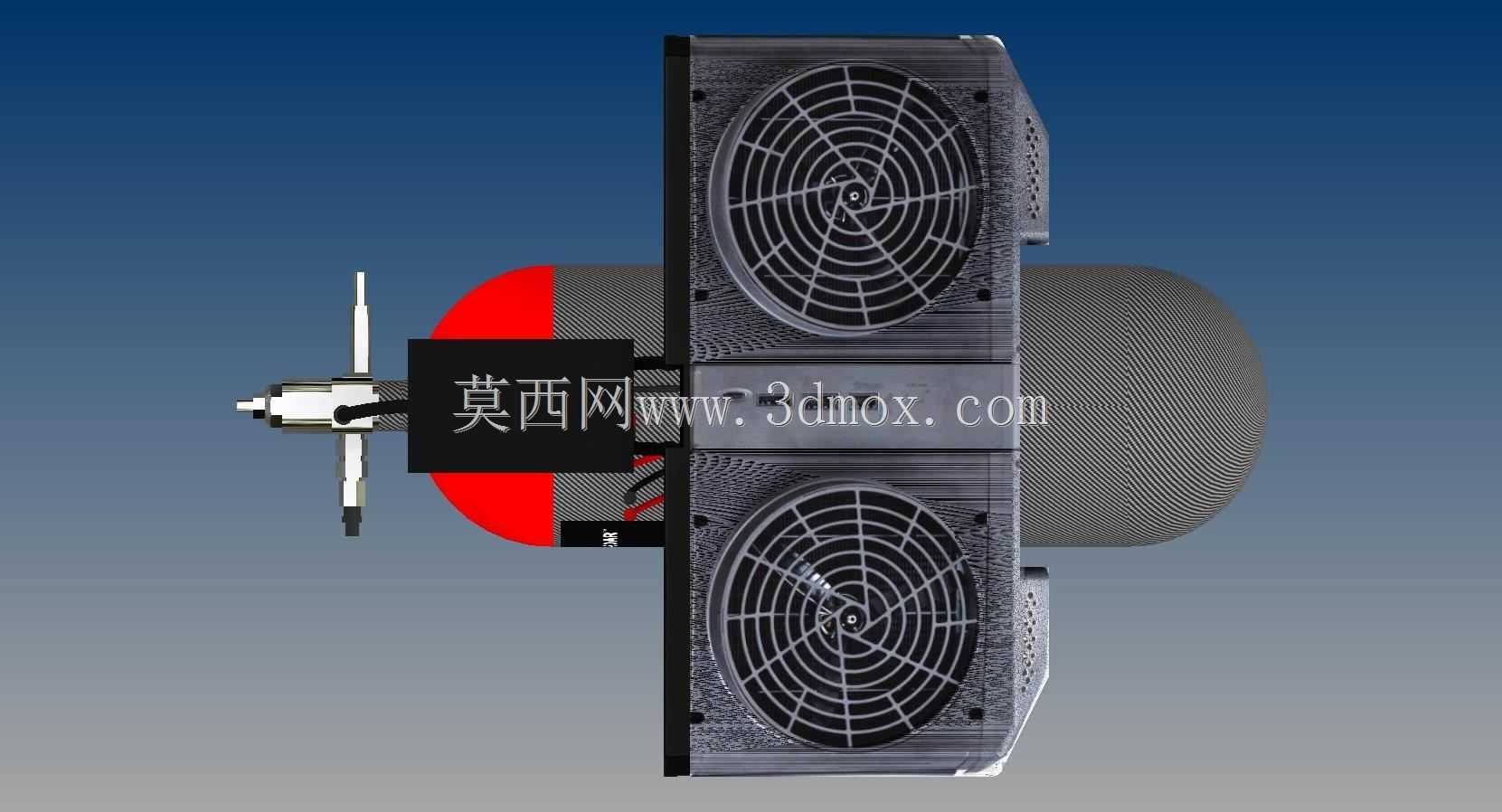

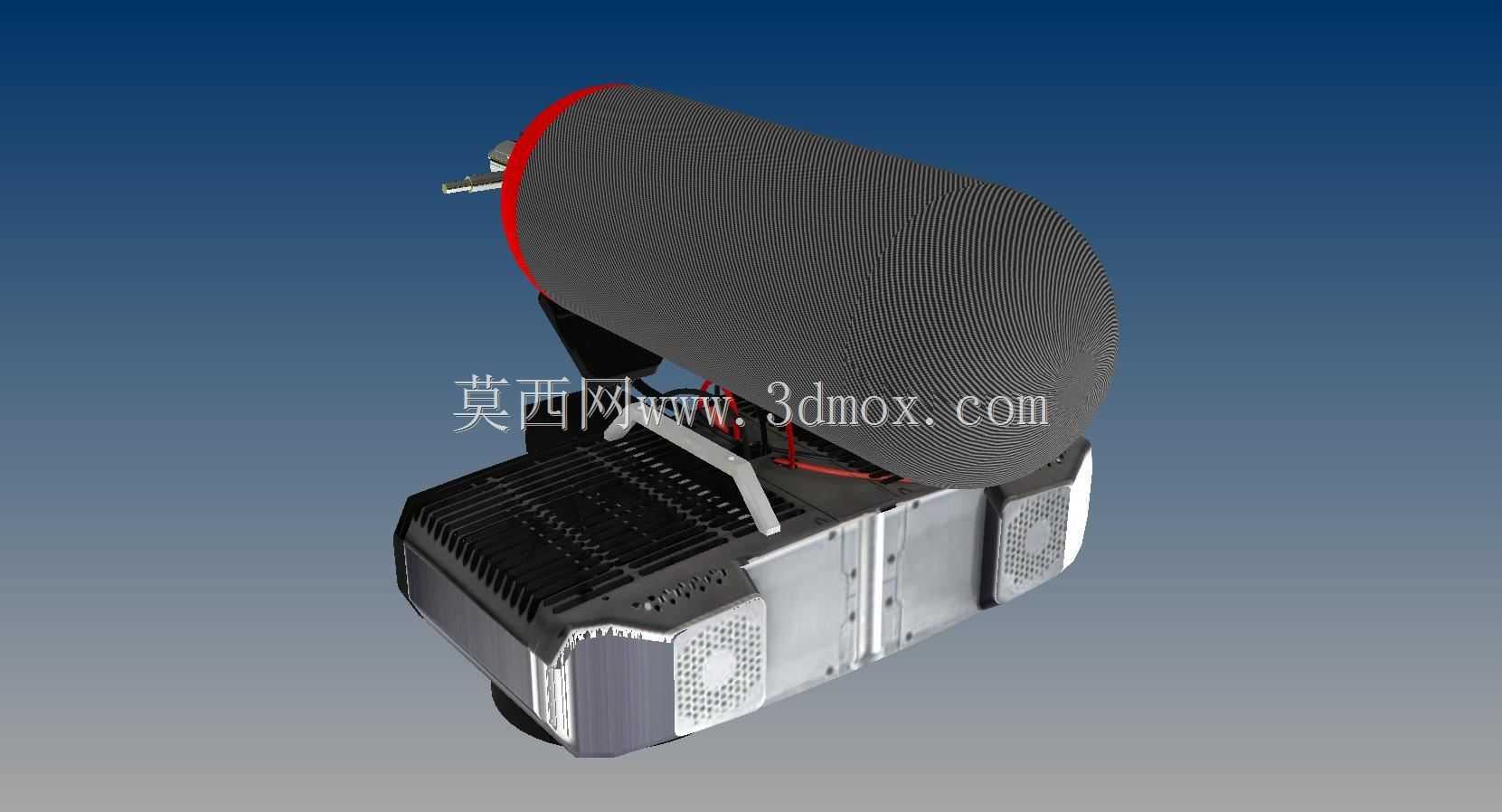

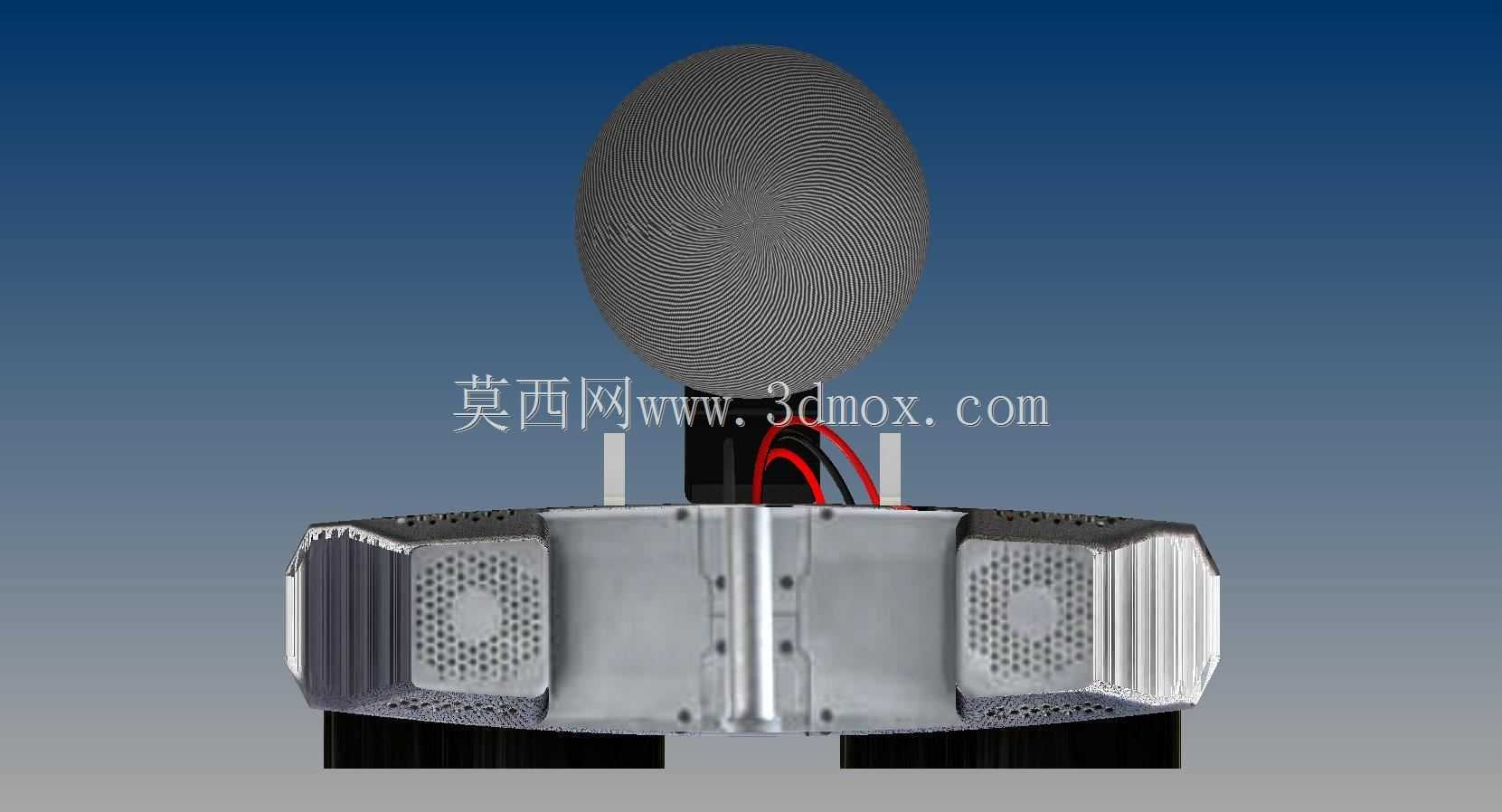

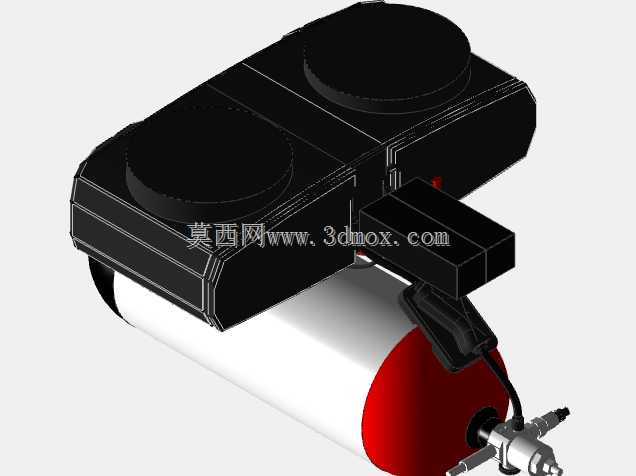

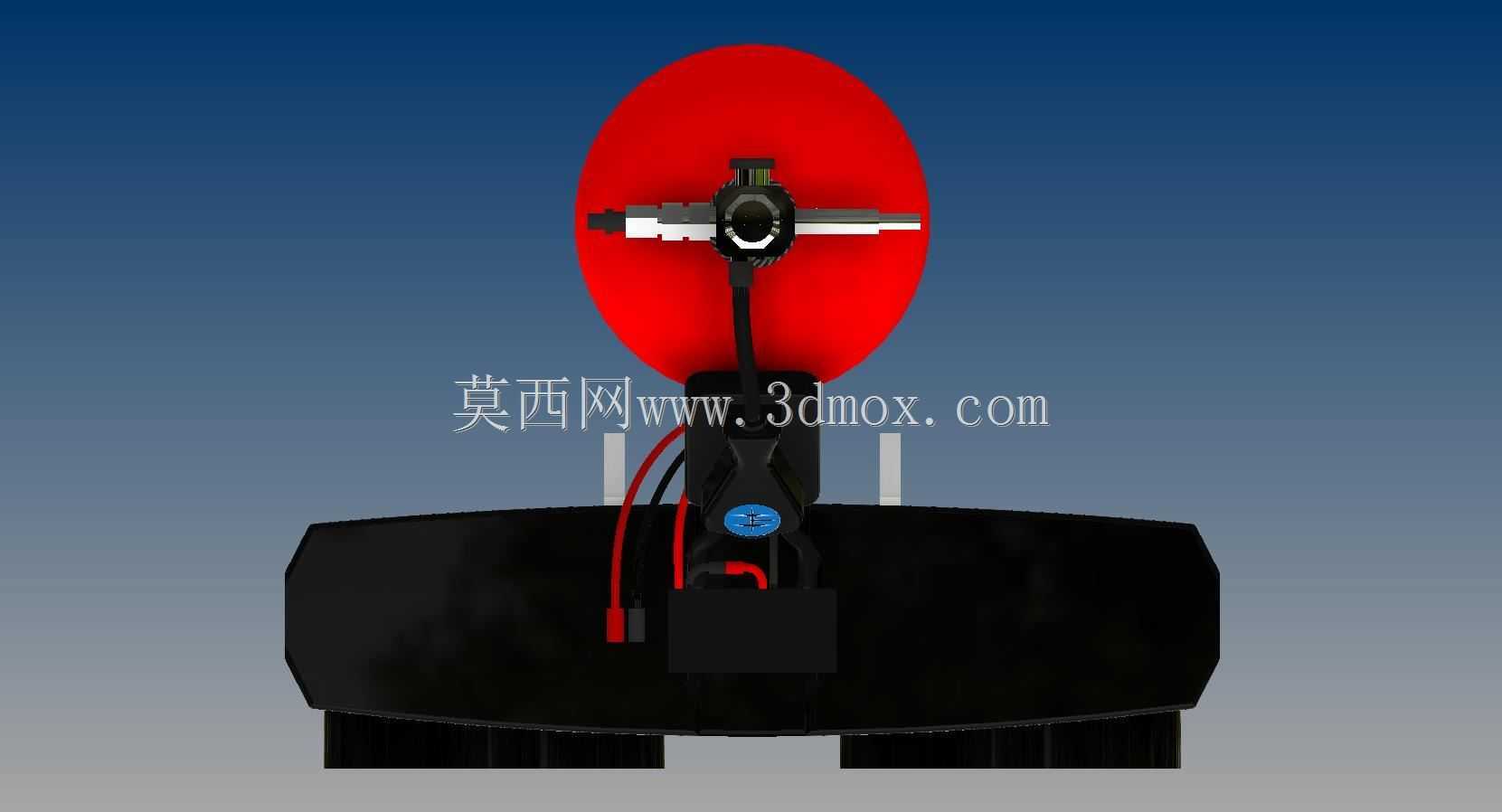

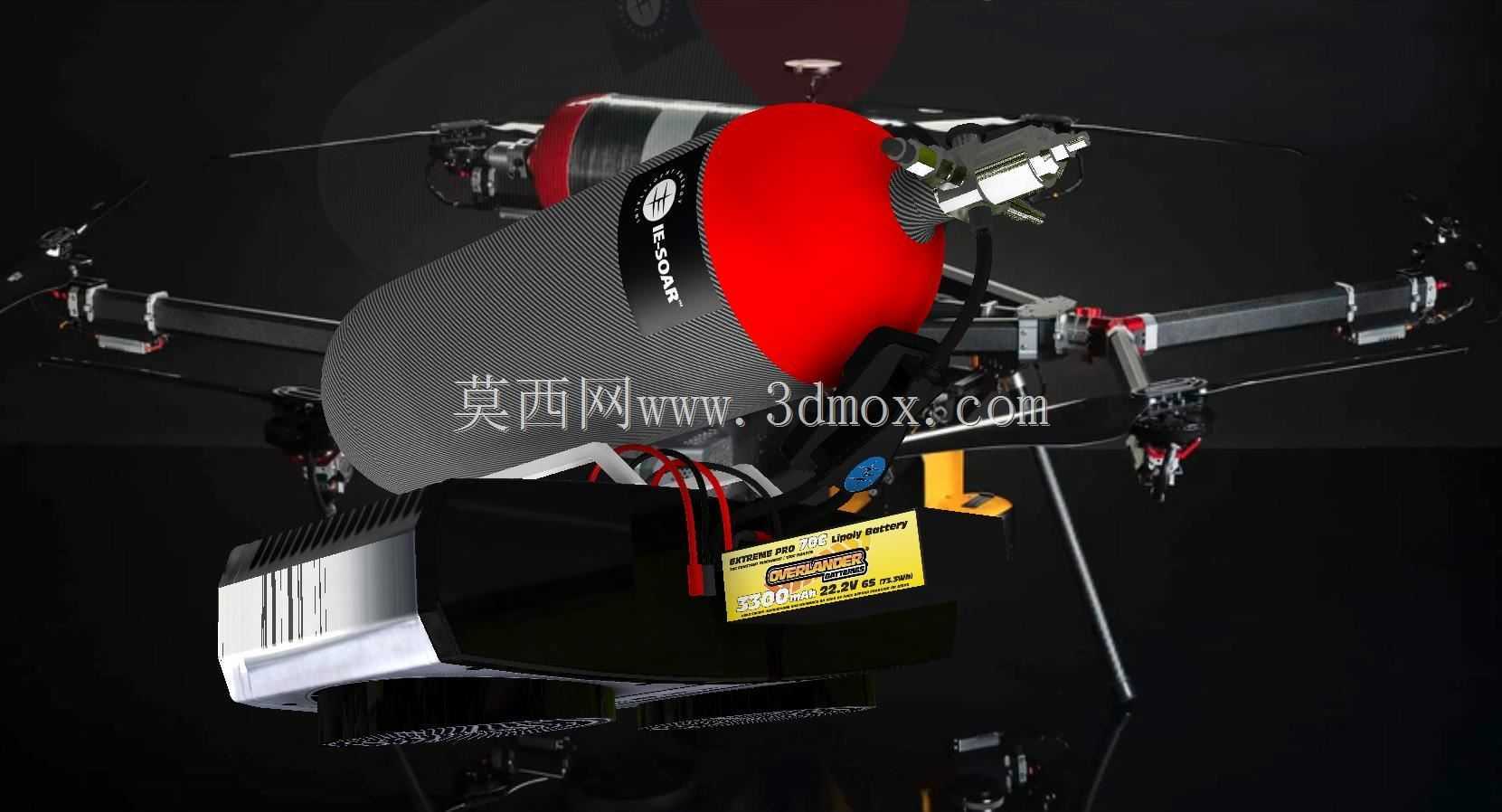

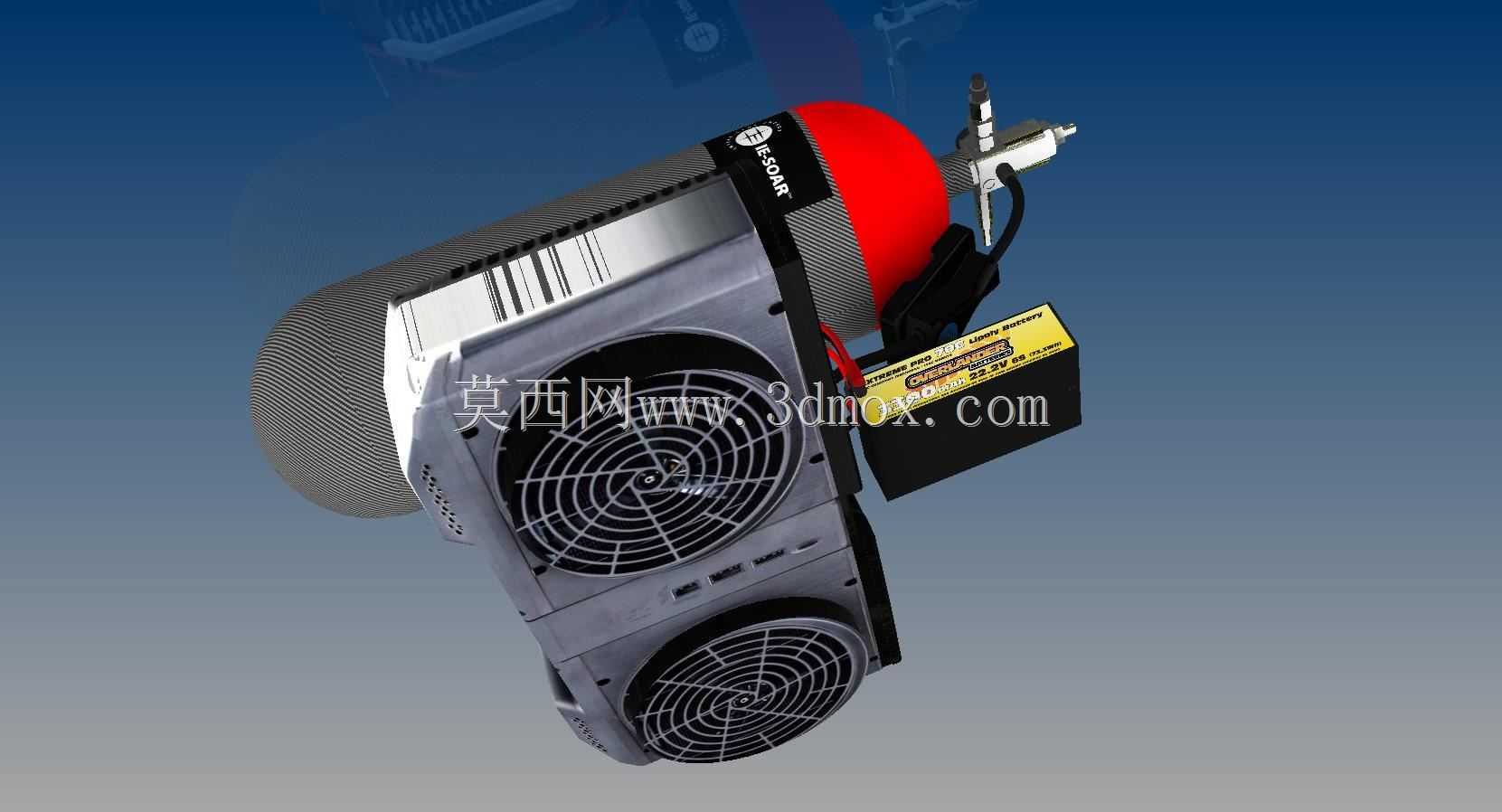

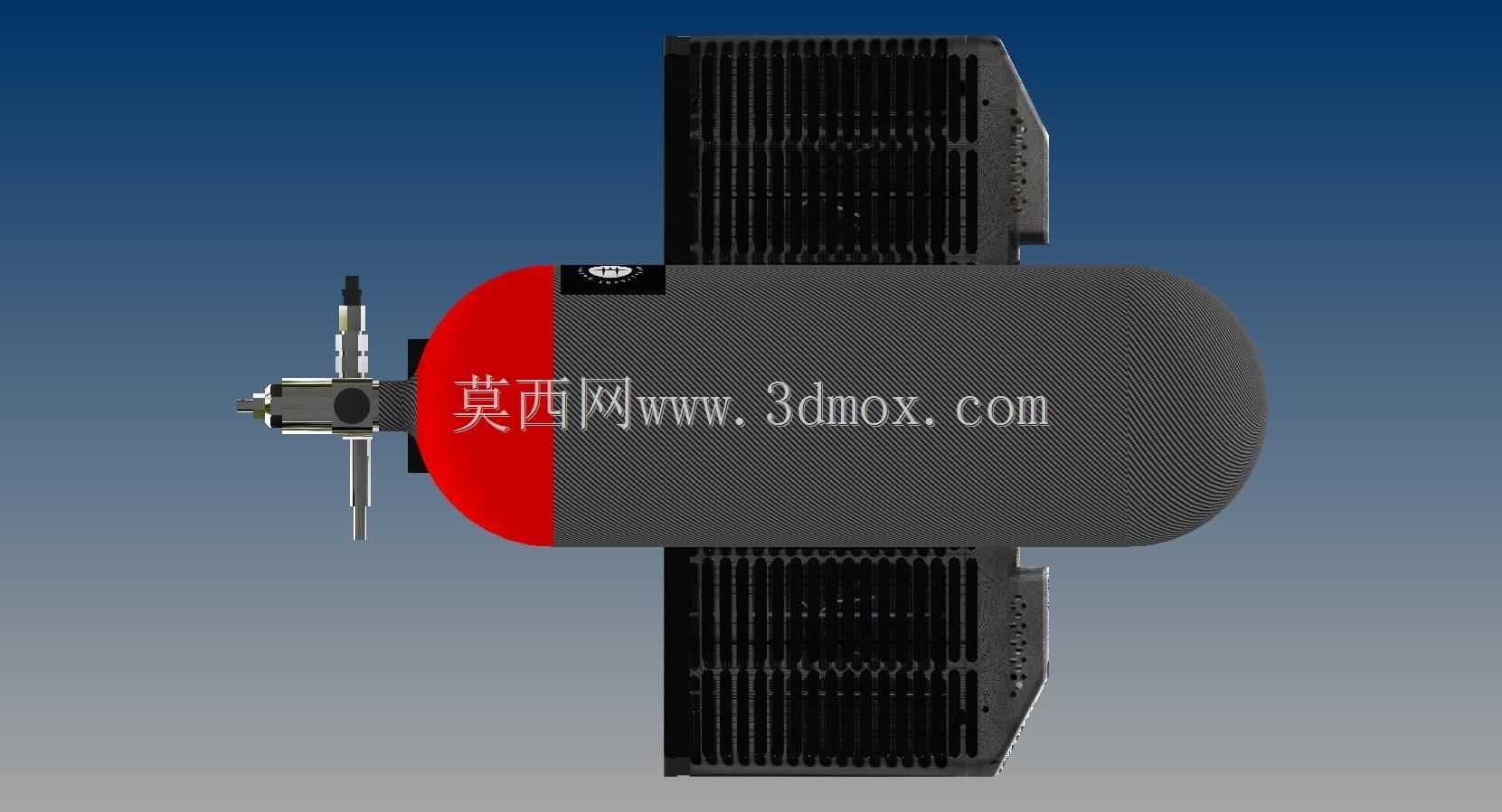

　　在工业级无人机的动力选型场景中，长航时需求始终是锂电动力难以突破的瓶颈，尤其是在电力巡检、林业防火、长距离测绘、应急物资投送这类作业半径超过十公里、单次滞空要求超过一小时的任务里，传统锂电的能量密度上限已经无法匹配作业需求，2.4kW级氢燃料电池动力系统正是针对这类中大型多旋翼无人机的需求开发的动力解决方案。这套动力单元的核心设计逻辑，是在保证输出功率覆盖六旋翼到八旋翼工业级无人机满载起飞功率需求的前提下，尽可能压缩动力系统的整体自重与安装占用空间，平衡储氢量、输出功率、整机配重三者的关系。从结构布局来看，整套系统采用卧式集成安装思路，高压储氢罐采用碳纤维缠绕复合结构，罐体一端做圆弧收边处理，能够在有限的机身挂载空间内容纳7.6升高压氢气，罐体表面做防滑耐磨包覆处理，既可以降低飞行过程中罐体与机架固定件的摩擦损耗，也能在轻微剐蹭时起到缓冲防护作用。燃料电池电堆部分与储氢罐采用平行排布的集成设计，电堆散热结构朝向机身下方布置，利用无人机飞行过程中的下行气流完成被动散热，不需要额外加装大尺寸散热风扇，能够有效降低动力系统的寄生功耗，同时减少散热结构带来的额外风阻。

　　电堆的输出接线端预留了快插接口，能够直接匹配无人机主流的动力配电板接线规格，安装时不需要额外做接线转接，固定点位的孔位间距适配市面上主流的1200mm到1600mm轴距多旋翼无人机的中心挂载板安装孔，不需要对原有无人机机架做打孔改装，降低动力替换的改造成本。在功能特性上，这套动力系统的持续输出功率稳定在2.4kW，峰值输出可以短时间覆盖3kW的瞬时功率需求，能够应对无人机起飞阶段、大风环境下姿态调整、机动规避时的瞬时大功率需求，不会因为功率输出不足触发动力保护。供气管路采用耐高压柔性管路连接储氢罐与电堆，管路固定点全部设计在集成支架上，避免飞行过程中管路晃动产生磨损，同时在管路接口处设置了漏气检测的预留安装位，可以配套加装氢气浓度传感器，实时监测供气管路的密封状态，提升飞行过程中的安全性。电堆的控制单元与动力输出模块做了一体化集成封装，外壳采用轻量化铝合金材质，既可以起到电磁屏蔽作用，避免电堆工作时的电磁信号干扰无人机的飞控与图传信号，也能提升控制模块的散热效率，不需要额外做散热结构设计。

　　从安装边界来看，整套动力系统的横向安装尺寸控制在420mm以内，纵向高度不超过180mm，安装时不会遮挡无人机的GPS天线、图传天线的信号收发区域，也不会干涉机臂的折叠收纳结构，对于带机臂折叠功能的便携款工业无人机，安装这套动力系统后依然可以正常折叠收纳，不会增加额外的收纳体积。在实际作业场景中，这套动力系统搭配对应容量的储氢罐，能够让最大起飞重量12kg级的多旋翼无人机实现超过两小时的滞空时间，相比同重量的锂电动力，滞空时间提升三倍以上，尤其适合需要长时间滞空的定点监测、带状巡检类作业任务。

　　设计过程中针对无人机的振动特性做了专门的结构优化，电堆内部的膜电极组件采用减震固定结构，储氢罐的固定支架加装了橡胶减震垫，能够过滤无人机飞行过程中电机产生的高频振动，避免振动导致电堆内部元件松动、储氢罐固定结构疲劳失效的问题。整套系统的重心经过配平设计，安装在无人机中心挂载位时，整机重心偏移量控制在5mm以内，不需要额外调整电池配重就能满足飞控的重心要求，降低装机调试的工作量。供氢系统的减压阀集成安装在储氢罐端头上，没有额外突出的结构，能够避免飞行过程中减压阀被树枝、线缆等障碍物剐蹭损坏，同时减压阀的输出压力做了恒定调校，能够在储氢罐内压力随消耗下降的过程中，保持输出给电堆的氢气压力稳定，保证电堆的输出功率不会随储氢量下降出现波动。
