18650锂电池组固定安装支架结构

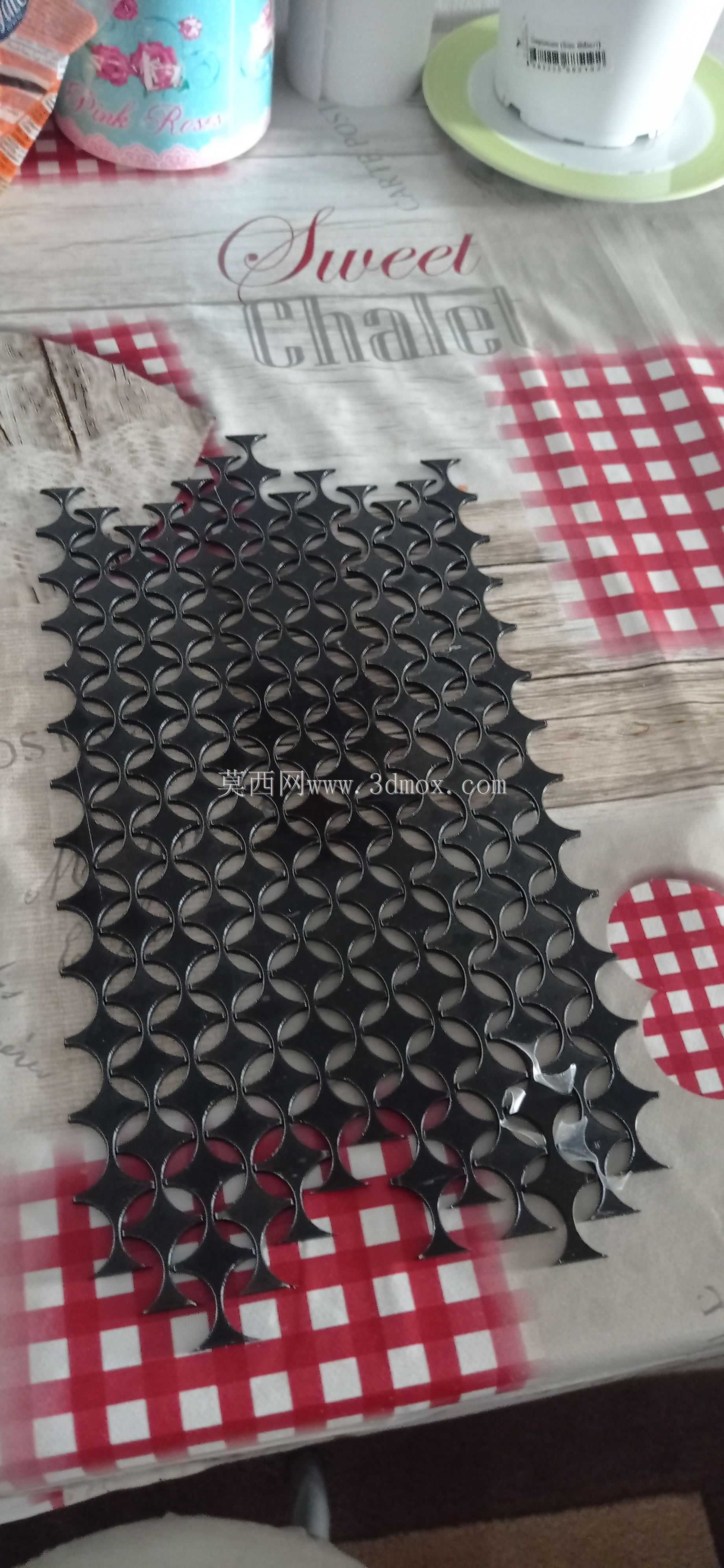

　　在小型储能、便携电子设备、低压动力模组的装配场景中，18650圆柱电芯的固定一直是结构设计环节需要重点考量的部分，单颗电芯的限位、电芯之间的安全间距预留、成组后的整体结构强度，都需要依托适配的固定支架来实现，避免电芯在使用过程中出现移位、晃动，进而引发极耳拉扯、绝缘层磨损等潜在风险。这款针对13S5P电芯组设计的固定支架，采用3mm厚度的亚克力板材作为加工基材，适配激光切割加工工艺，加工过程中不需要开模，小批量打样或者定制化改型的周期极短，能够快速匹配不同串并数组合的18650电芯组装配需求。

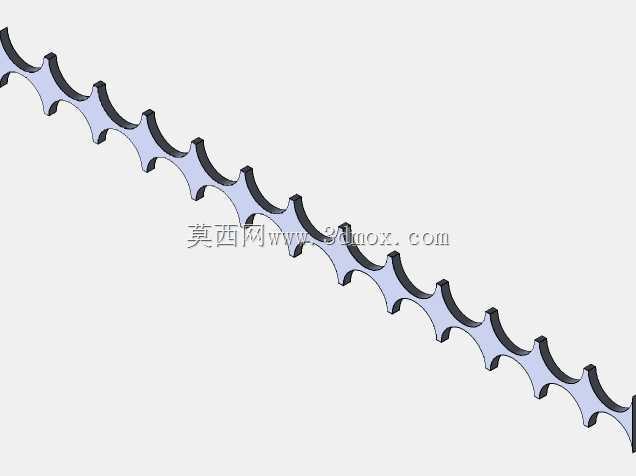

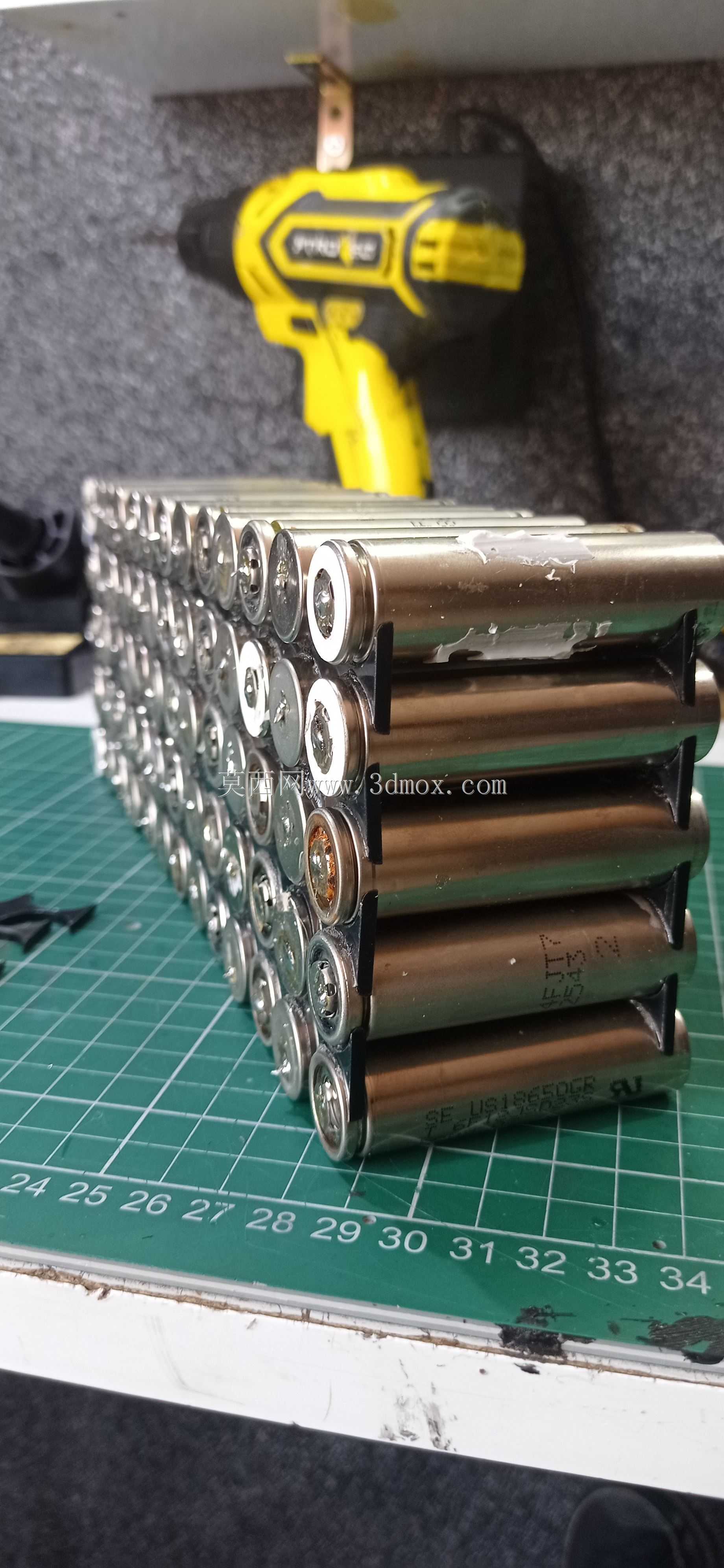

　　从结构设计逻辑来看，支架上的电芯定位孔严格匹配18650电芯的标准外径尺寸，孔位公差控制在合理范围内，既能够保证电芯可以顺畅插入装配，又不会因为间隙过大导致电芯在孔位内出现径向窜动，每一个电芯孔位之间都预留了均匀的散热间隙，避免电芯成组后热量堆积，同时也为后续的镍带焊接、线束排布留出了足够的操作空间，不会出现焊接时镍带与相邻电芯干涉的问题。支架的边缘设计有绑带固定位，可以通过绝缘绑带将整组电芯与支架捆扎为一个整体，不需要额外设计卡扣或者螺丝固定结构，既简化了装配流程，也减少了金属紧固件带来的绝缘风险，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体占用空间，能够适配更多紧凑空间内的电池仓安装需求。在安装边界的考量上，支架的整体外轮廓尺寸完全匹配13串5并排布的18650电芯组的外沿尺寸，没有向外突出的多余结构，安装时只需要根据电池仓的实际固定点位，在支架的对应位置预留安装孔即可，不需要对支架主体结构做大幅度修改。亚克力材质本身具备良好的绝缘性能，不需要额外做绝缘喷塑或者贴绝缘片处理，板材本身的刚性足够支撑整组电芯的重量，在常规的便携设备使用场景下，不会因为日常的震动、冲击出现支架断裂、变形的问题。

　　设计过程中也充分考虑了加工的便利性，所有的切割轮廓都是直线或者标准圆弧，没有复杂的异形曲面，普通的激光切割设备就可以完成加工，加工完成后只需要对边缘做简单的去毛刺处理就可以投入装配，不需要后续的二次机加工工序，能够有效降低小批量生产阶段的加工成本。在实际应用中，这类支架不仅可以用于常规的锂电池组装配，也可以适配需要快速更换电芯的测试工装场景，电芯可以直接插拔，不需要焊接固定，方便测试过程中更换不同性能参数的电芯，搭配不同的绑带长度，也可以灵活调整成组的电芯数量，适配不同电压、容量等级的电池组装配需求。

　　支架的孔位排布严格遵循18650电芯成组的安全间距要求，相邻电芯之间的间距满足安规设计要求，避免因为电芯间距过小导致的热失控蔓延风险，同时均匀的孔位排布也让整组电芯的重量分布更加均衡，安装到设备内部后不会出现重心偏移的问题。针对不同的使用场景，也可以通过更换不同厚度的亚克力板材来调整支架的结构强度，如果是应用在震动较大的动力类设备上，可以适当增加板材厚度，提升支架的抗冲击性能，如果是应用在对重量要求较高的便携电子设备上，可以在保证结构强度的前提下适当缩小孔位边缘的板材宽度，进一步降低整体结构重量。整个支架的设计没有采用复杂的拼接结构，单片板材就可以实现整组电芯的径向定位，搭配侧面的绑带固定就可以完成整体装配，减少了装配过程中的零件数量，降低了装配出错的概率，也减少了供应链的物料管理成本。在实际装配验证过程中，这种结构的支架装配效率比传统的注塑卡扣式支架更高，不需要对准卡扣位置，只需要将电芯依次插入孔位，再用绑带捆扎固定即可，即使是没有经验的装配人员也可以快速完成操作，适合小批量定制化的电池组生产场景。
