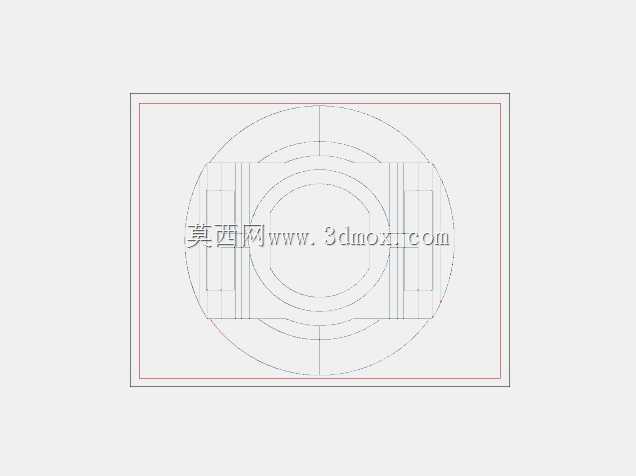

太阳能MC4光伏连接器结构设计

　　在分布式光伏电站、集中式地面光伏项目的现场布线作业中，MC4连接器是光伏组件串并联连接环节不可或缺的核心电气连接件，承担着组件直流输出端线缆对接、电路导通、户外环境防护的关键作用，其结构可靠性直接决定整个光伏阵列的长期运行稳定性，一旦出现接触不良、密封失效等问题，极易引发直流拉弧、线路发热甚至火灾隐患，因此在结构设计阶段需要充分考量户外复杂工况的适配性。从实际工程应用场景来看，这类连接器需要长期暴露在户外环境中，承受紫外线照射、高低温交变、雨水浸泡、沙尘侵蚀等多重考验，同时还要满足光伏系统直流侧的大电流载流要求，因此结构设计上采用了公母对插的自锁式结构，插合到位后自带卡扣锁止结构，可避免户外风力拉扯、线缆自重拖拽导致的接头松脱，无需额外辅助固定件即可实现可靠连接，大幅提升现场布线的施工效率。

　　从结构设计思路来看，整个接头采用同轴式布局，内部金属接触件采用铜质镀锡工艺，既保证良好的导电性能降低接触电阻，又能提升金属件的抗氧化能力，适配长期户外使用的抗腐蚀要求；外部绝缘壳体采用耐候性工程塑料注塑成型，材料本身具备抗UV、耐高低温、阻燃的特性，可在-40℃到85℃的环境温度区间内保持结构强度与绝缘性能，不会出现低温脆裂、高温软化变形的问题。在密封结构设计上，接头尾部与线缆衔接处设置了多层硅胶密封圈，插合端面也配备了径向密封胶圈，插合到位后可达到IP67的防护等级，能够有效阻挡雨水、沙尘进入接头内部，避免内部金属件受潮氧化、短路等问题，即便是在暴雨、沙尘天气下也能保障电路连接的可靠性。

　　从安装边界与尺寸设计来看，这类连接器的外径尺寸控制在适配常规光伏线缆的穿线要求，尾部可匹配4mm²、6mm²等常用规格的光伏专用线缆，压接部位采用六角压接结构，使用专用压接钳即可完成线缆与金属接触件的可靠压接，压接后抗拉强度可满足线缆拉脱力要求，不会出现线缆与接头脱离的问题；公母头对插后的整体长度控制在合理区间，不会占用过多的布线空间，可适配组件背面接线盒、汇流箱进线端等多种安装位置的空间要求，同时接头外表面设置了防滑纹路，施工人员佩戴劳保手套也能顺利完成插合与拆卸操作，拆卸时只需按压卡扣锁止部位即可顺利拔开，无需额外专用工具，方便后期运维过程中的组件更换、线路检修作业。

　　在电气性能设计上，接触件的接触电阻控制在极低水平，可承载光伏组件输出的大电流，长期载流工况下的温升控制在标准要求范围内，不会出现局部过热问题；同时绝缘壳体的绝缘耐压性能可满足光伏直流系统1000V、1500V等级的绝缘要求，避免出现击穿、漏电等安全隐患。在实际项目选型应用中，这类连接器的结构尺寸兼容性较强，可与市面上主流品牌的同规格MC4连接器实现互插互通，无需担心不同品牌接头无法适配的问题，能够适配不同厂家光伏组件的接线端连接需求，在山地光伏、渔光互补、屋顶分布式光伏等多种场景下都能稳定适用。从结构细节来看，接头内部设置了防呆结构，公母头只能按照正确方向插合，避免施工过程中出现正负极接反的问题，降低现场施工的出错率；金属接触件采用插针与插孔的弹性接触结构，插孔部位设置了弹性收口，可保证插针插入后与插孔内壁充分接触，即便是在长期使用后出现轻微的材料蠕变，也能保持稳定的接触压力，避免接触电阻升高引发的发热问题。
