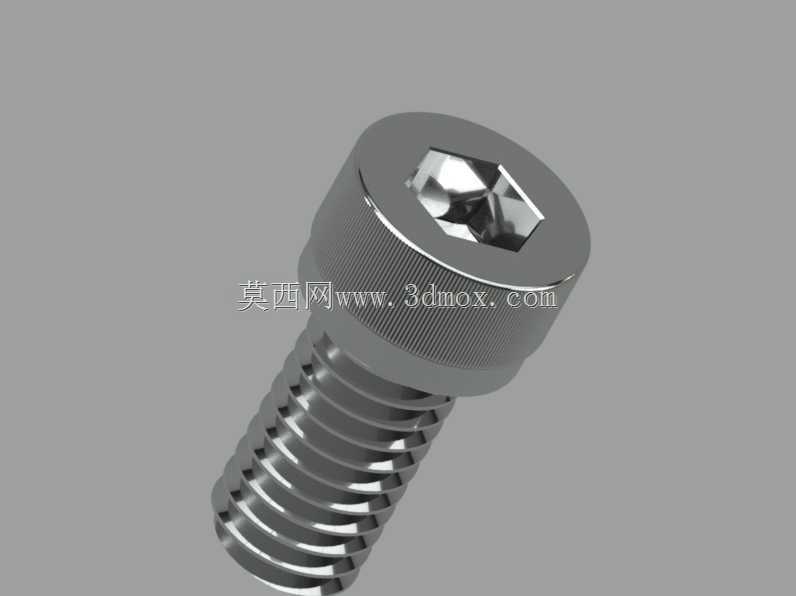

内六角圆柱头M6规格紧固连接件

　　在各类机电设备装配、五金结构连接场景中，这类内六角圆柱头螺栓是应用频次极高的紧固元件，区别于外六角螺栓的安装空间要求，内六角驱动形式的设计，让其可以在沉孔、狭窄装配空间内完成锁紧作业，不需要预留扳手外摆的操作空间，这一特性让它在精密电子设备、小型机电组件、模具结构装配中被大量使用。从结构设计逻辑来看，圆柱头的头部设计，相比沉头螺栓不需要在被连接件上加工锥面沉孔，仅需加工适配头部直径的圆柱沉孔即可实现螺栓头部与安装面齐平的效果，加工难度更低，同时头部与螺杆衔接处的圆角过渡设计，能够有效分散锁紧时的应力集中，避免长期受振动载荷时头部与螺杆衔接位置出现断裂失效。螺纹部分采用标准公制粗牙设计，M6规格的粗牙螺距为1mm，

　　适配市面上绝大多数通用M6螺纹孔、螺母的装配需求，螺纹牙型经过等距建模还原，牙顶与牙底的过渡圆弧符合紧固件通用设计规范，既保证螺纹啮合时的接触面积足够，又能避免牙型应力集中导致的螺纹滑牙、断裂问题。头部的内六角驱动槽尺寸严格匹配标准内六角扳手规格，建模时还原了槽口的倒角设计，既方便扳手快速导入槽口，又能减少锁紧时扳手与槽口的硬接触磨损，延长紧固件的重复拆装使用寿命。从安装边界来看，该螺栓头部直径为10mm，头部高度为6mm，螺杆公称直径6mm，不同长度规格的螺栓可适配不同厚度被连接件的锁紧需求，安装时需要注意被连接件的沉孔深度要大于头部高度，才能保证装配后头部不突出安装面，避免与周边运动部件发生干涉。在实际设备应用中，

　　这类螺栓常被用于电气柜内部元件固定、小型变压器组件装配、自动化设备钣金件连接、3D打印机结构组装等场景，相比十字槽螺丝，内六角驱动能够承受更大的锁紧扭矩，不容易出现槽口打滑拧花的问题，适合需要一定预紧力的连接场景；相比外六角螺栓，它的头部外轮廓更小，装配后占用的外部空间更少，对于外观有齐平要求的设备外壳装配场景也十分适用。建模过程中，对头部的滚花细节也做了还原，头部侧面的直滚花设计，一方面是在生产过程中方便冷镦成型后的抓取转运，另一方面在手动预拧螺栓时，滚花的粗糙表面能够增加手指与螺栓头部的摩擦力，不需要借助工具就可以完成初期的螺纹旋入，提升装配效率。需要注意的是，这类螺栓在装配时要根据被连接件的材质选择合适的锁紧扭矩，

　　M6规格的8.8级螺栓推荐锁紧扭矩在8-12N·m区间，扭矩过大容易导致螺纹滑牙或者螺栓断裂，扭矩过小则会导致预紧力不足，设备运行受振动时容易出现螺栓松动脱落的问题。在有防松需求的场景下，还可以配合弹簧垫圈、螺纹胶使用，进一步提升连接可靠性。从三维建模的角度来说，该模型完整还原了螺栓的所有结构细节，包括螺纹的螺旋扫掠特征、头部内六角槽的倒角、头部与螺杆的过渡圆角、头部侧面的滚花纹理，在做设备装配仿真、干涉检查时，可以直接调用该模型进行虚拟装配，验证安装空间是否充足，沉孔尺寸是否匹配，提前发现设计中的装配干涉问题，减少实际生产中的试错成本。
