方形气缸曲柄滑块式动力输出机构

项目分类:发动机 发布时间:2025-02-10 ID:926250
  • 方形气缸曲柄滑块式动力输出机构
  • 方形气缸曲柄滑块式动力输出机构
  • 方形气缸曲柄滑块式动力输出机构

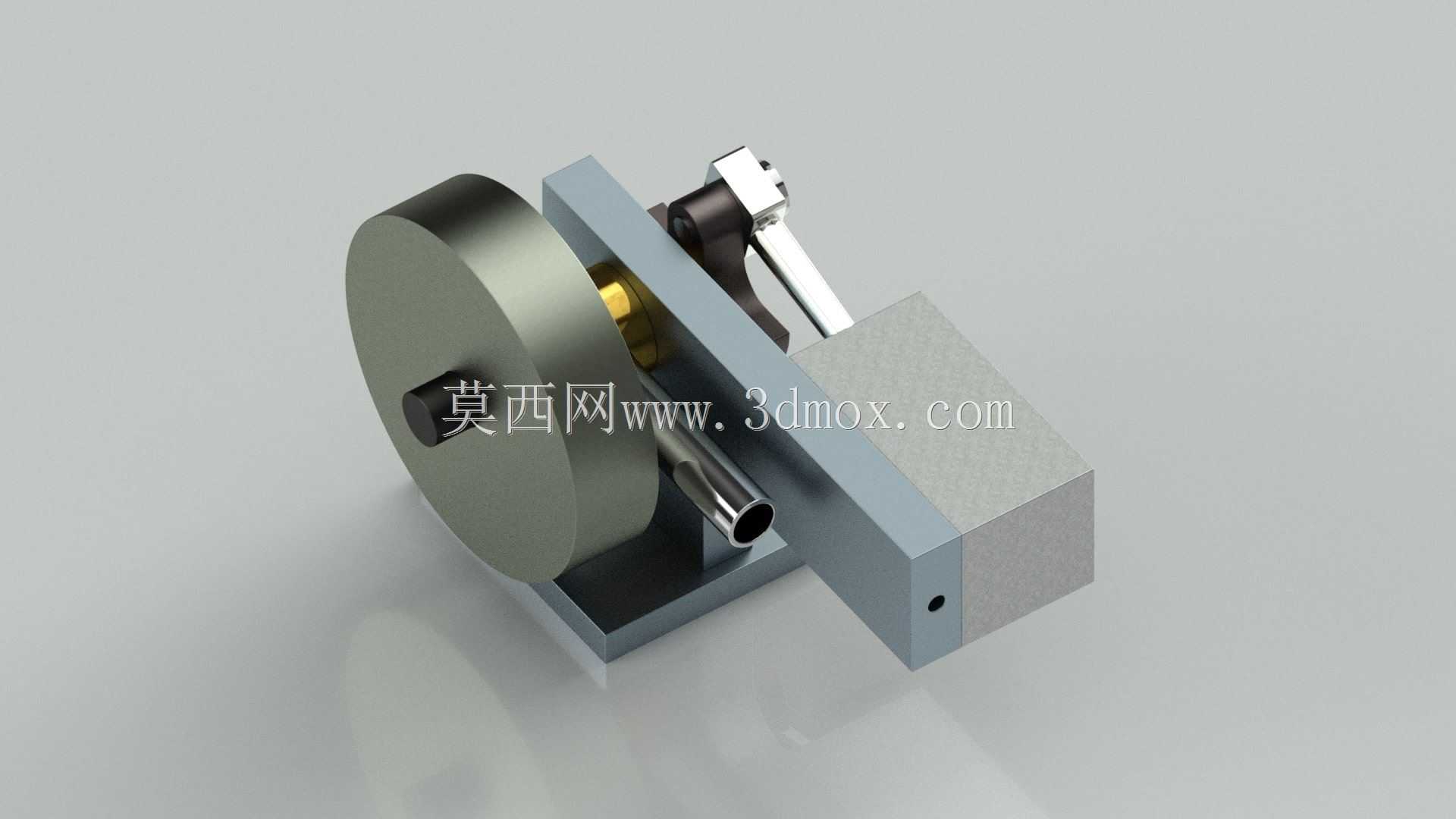

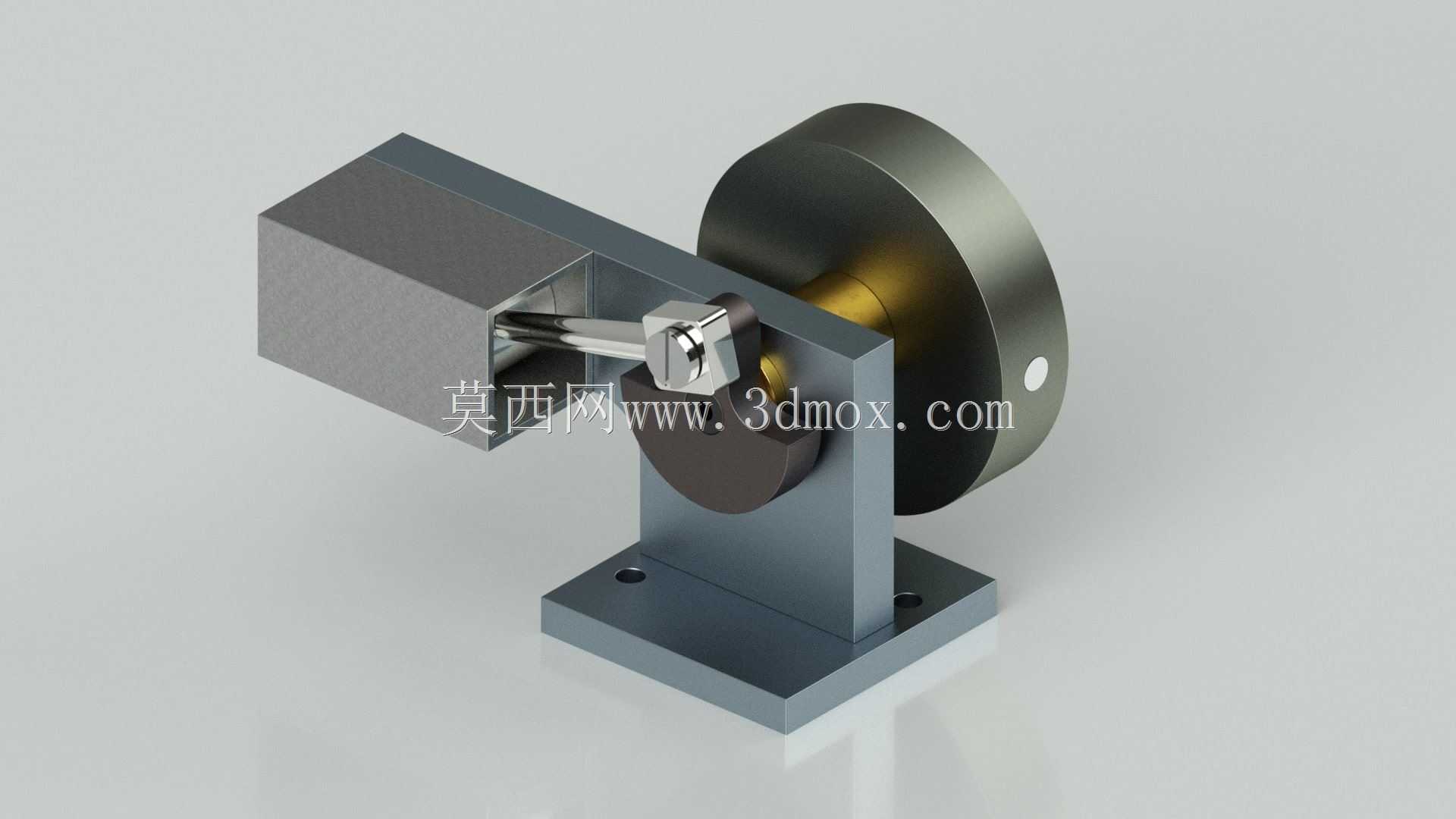

  在小型动力演示装置、教学实验台以及微型动力输出单元的开发场景中,这类非圆缸体的曲柄滑块结构常被用来直观展示往复运动向旋转运动的转换逻辑,相比传统圆形气缸结构,其特殊的缸体截面形式能帮助学习者快速理解活塞运动约束、曲柄相位匹配的核心原理,也可作为微型动力模组适配小负载的往复驱动需求,比如小型物料推送、桌面级演示设备的动力源。从结构功能来看,该机构核心是将活塞的直线往复运动通过连杆传递至曲柄轴,最终转化为飞轮端的旋转动力输出,方形缸体采用1/2规格方形黄铜管焊接在黄铜框架上,缸体内壁作为活塞的运动导向面,相比圆形缸体的车削加工,方形铜管的型材采购成本更低,焊接固定的工艺门槛也更小,适合小批量的教学模型制作。

  活塞采用圆形黄铜管加工而成,与方形缸体内壁形成线接触配合,这种配合形式不需要极高的形位公差要求,就能保证活塞在往复运动中不会出现卡滞,因为方形缸体的四个内壁可以从四个方向约束活塞的径向偏移,哪怕活塞本身的圆柱度存在少量加工误差,也能在运动中自动适配,降低了零件的加工精度要求。设计思路上,整个机构的支撑底座采用钢板铣削加工,预留了两个安装沉孔,可直接通过螺栓固定在实验台架或者设备基座上,安装孔的中心距按照常规小型演示装置的安装边界设置,适配多数桌面级台架的预留孔位;曲柄部分采用偏心轴结构,与飞轮过盈配合,飞轮本身的转动惯量经过匹配计算,能够储存活塞做功阶段的能量,带动曲柄越过上下止点,保证整个机构运转的连续性,避免出现死点卡停的问题。连杆两端分别采用铰接结构连接活塞销与曲柄销,铰接处预留了合理的配合间隙,既不会因为间隙过大产生运动冲击,也不会因为间隙过小导致转动卡滞,装配时只需要在铰接处涂抹少量润滑脂就能实现长时间的无故障运转。从安装边界来看,整个机构的横向尺寸控制在小型实验装置的适配范围内,飞轮的旋转半径不会超出底座的安装轮廓,避免运转时与周边其他构件产生干涉,缸体部分的高度与支撑座的高度经过匹配,活塞运动到下止点时,活塞端面不会与缸体底部发生碰撞,运动到上止点时,连杆也不会与缸体开口边缘产生剐蹭。

  实际应用中,这类结构除了教学演示用途,也可以经过密封改造后适配低压气动驱动场景,作为小型气动马达的核心结构,因为方形缸体的密封件可以采用方形截面的密封圈,相比圆形密封圈的定制成本更低,更换也更加方便;在做原理验证时,不需要额外加工复杂的缸体内腔,直接采用标准方形铜管型材切割焊接就能完成缸体制作,能大幅缩短原型机的开发周期,降低验证阶段的加工成本。整个机构的运动逻辑清晰,零件数量少,没有复杂的异形构件,所有零件都可以通过常规的车、铣、钻、焊工艺完成加工,不需要五轴加工等特殊工艺,普通的机加工车间就能完成全套零件的制作,对于学生课程设计、机械原理教学演示、小型动力原型验证来说,都是非常合适的参考结构。

  在装配流程上,首先需要将黄铜框架与方形缸体焊接完成后,对缸体内壁的焊缝进行打磨处理,避免焊缝凸起影响活塞运动,之后将活塞与连杆通过活塞销铰接,装入缸体后再将连杆另一端与曲柄销连接,最后将曲柄轴与飞轮、支撑座装配到位,转动飞轮检查整个运动过程是否存在卡滞点,调整铰接处的配合间隙直到运转顺畅即可。需要注意的是,因为活塞与方形缸体是线接触配合,如果用于带压驱动场景,需要在活塞上加装适配的密封刮片,弥补配合间隙带来的泄漏问题,如果只是无负载的原理演示,则不需要额外加装密封件,直接干摩擦运转也能满足演示需求。支撑座的底部设计为平面结构,与安装基面接触时不需要额外加工定位槽,直接通过螺栓压紧就能保证固定的稳定性,飞轮侧面做了动平衡处理,避免高速旋转时产生过大的振动,影响整个机构的运转平稳性。
