2-12寸入口封闭式火炬结构设计

　　在油气开采、炼化厂区、垃圾填埋场、沼气利用站点的放空系统设计中，封闭式地面火炬始终是处理可燃废气的核心设备之一，区别于高架火炬的外露式燃烧结构，封闭式火炬能将燃烧过程完全封闭在筒体内部，既可以避免明火外露带来的安全隐患，也能有效降低燃烧热辐射对周边作业区域的影响，同时减少光污染与燃烧噪声的扩散，更适合厂区边界紧凑、周边有常态化作业人员的场景使用。本次建模的2-12寸入口规格封闭式火炬，针对中小流量可燃废气放空场景设计，适配入口管径覆盖2英寸到12英寸的废气输送管线，可承接单路或多路汇总后的废气输入，满足不同工况下的废气处理量弹性需求。

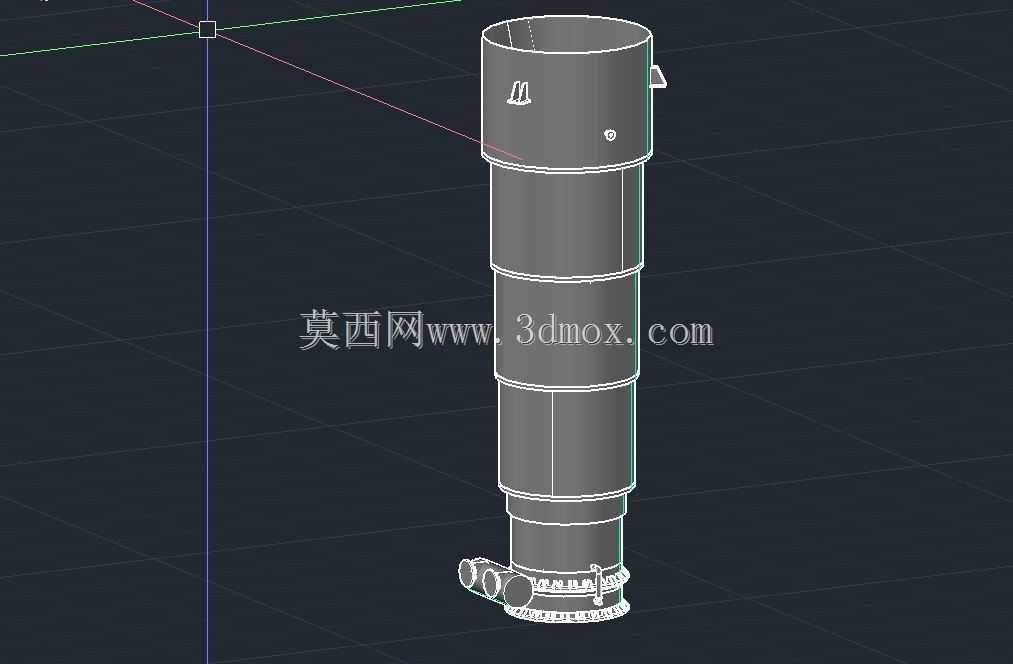

　　从结构设计逻辑来看，整个火炬采用分段式筒体布局，从下到上依次为底部进气室、分级燃烧段、筒体稳流段、顶部防风防雨段，各段筒体采用法兰连接结构，既方便厂内分段制造加工，也能降低运输过程中的超限风险，现场安装时可逐段吊装拼接，无需复杂的现场焊接作业，有效缩短现场施工周期。底部进气室设置侧向切向进气接口，与12寸及以下规格的废气输送管线对接，切向进气的设计可以让进入筒体的废气流形成初始旋流，延长废气在筒体内的停留路径，避免废气直接短流向上排出，保证废气与空气的充分混合，提升燃烧完全度，减少不完全燃烧产生的有害物排放；进气室内部设置导流板与阻火结构，可防止燃烧回火蔓延至前端输送管线，从源头阻断回火风险，保障前端工艺系统的运行安全。

　　燃烧段采用分级配风结构，筒壁预留自然进风通道，依靠筒体内部燃烧形成的负压卷吸外界空气进入燃烧区，无需额外配置强制供风设备，降低设备运行的能耗与维护成本，燃烧区内部设置多级稳焰结构，可在废气流量、压力出现波动时维持火焰稳定，避免出现脱火、熄火的问题，即使在废气浓度处于爆炸极限边缘的工况下，也能维持稳定燃烧，保障放空过程的连续性。筒体稳流段采用等径直筒结构，内壁做耐高温隔热衬里设计，可承受燃烧过程中产生的高温，降低筒体外壁温度，避免现场巡检人员误触烫伤，同时减少筒体热量向周边环境的辐射；筒壁设置检修人孔与观察孔，日常巡检时可通过观察孔查看内部燃烧状态，检修时可通过人孔进入筒体内部更换易损的稳焰、阻火部件，无需整体拆解筒体结构，降低后期维护的作业难度。

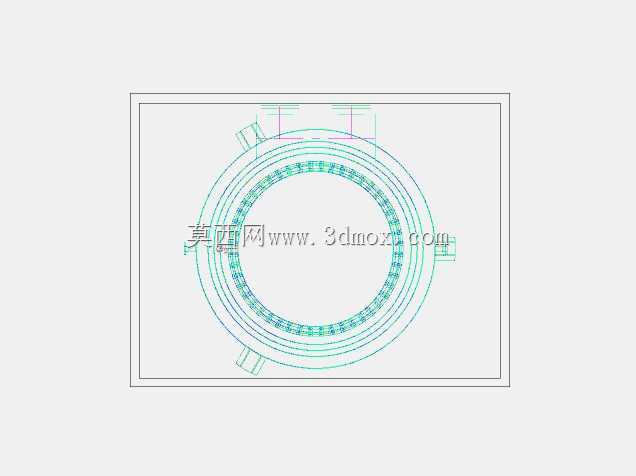

　　顶部防风防雨段设置缩口与防雨帽结构，可避免雨天雨水直接灌入筒体内部影响燃烧，同时削弱外界横风对筒体内火焰的干扰，即使在六级大风的室外工况下，也能维持筒体内燃烧状态稳定，不会出现火焰被吹熄的问题。从安装边界来看，该火炬采用落地式安装结构，底部设置环形安装底座，底座预留螺栓安装孔，可直接固定在现场预制的混凝土基础上，安装时需保证筒体垂直度偏差不超过千分之一，避免长期高温运行下筒体出现偏载变形；设备整体安装完成后，周边需预留不小于1.5米的巡检通道，方便日常操作与检修作业，进气接口的对接高度与常规厂区工艺管线标高适配，可直接与现有放空管线对接，无需额外设置复杂的管线变向结构。在三维建模过程中，所有筒体分段的连接法兰尺寸、螺栓孔位均按照行业通用标准设计，各段筒体的壁厚根据不同区段的工作温度做差异化设置，高温区段采用更厚的耐热钢板材，常温稳流段采用常规碳钢板材，在保证结构强度与耐高温性能的前提下，尽可能控制设备整体重量，降低制造成本与吊装难度；模型中完整还原了进气接口、检修人孔、观察孔、顶部防雨结构的细节尺寸，可直接用于厂区布置的碰撞检查、安装施工的技术交底，也可作为同类型火炬结构优化设计的参考基础，帮助设计人员快速完成不同处理规格火炬的参数化改型，缩短项目设计周期。
