石油天然气站场工艺管线集成布置设计

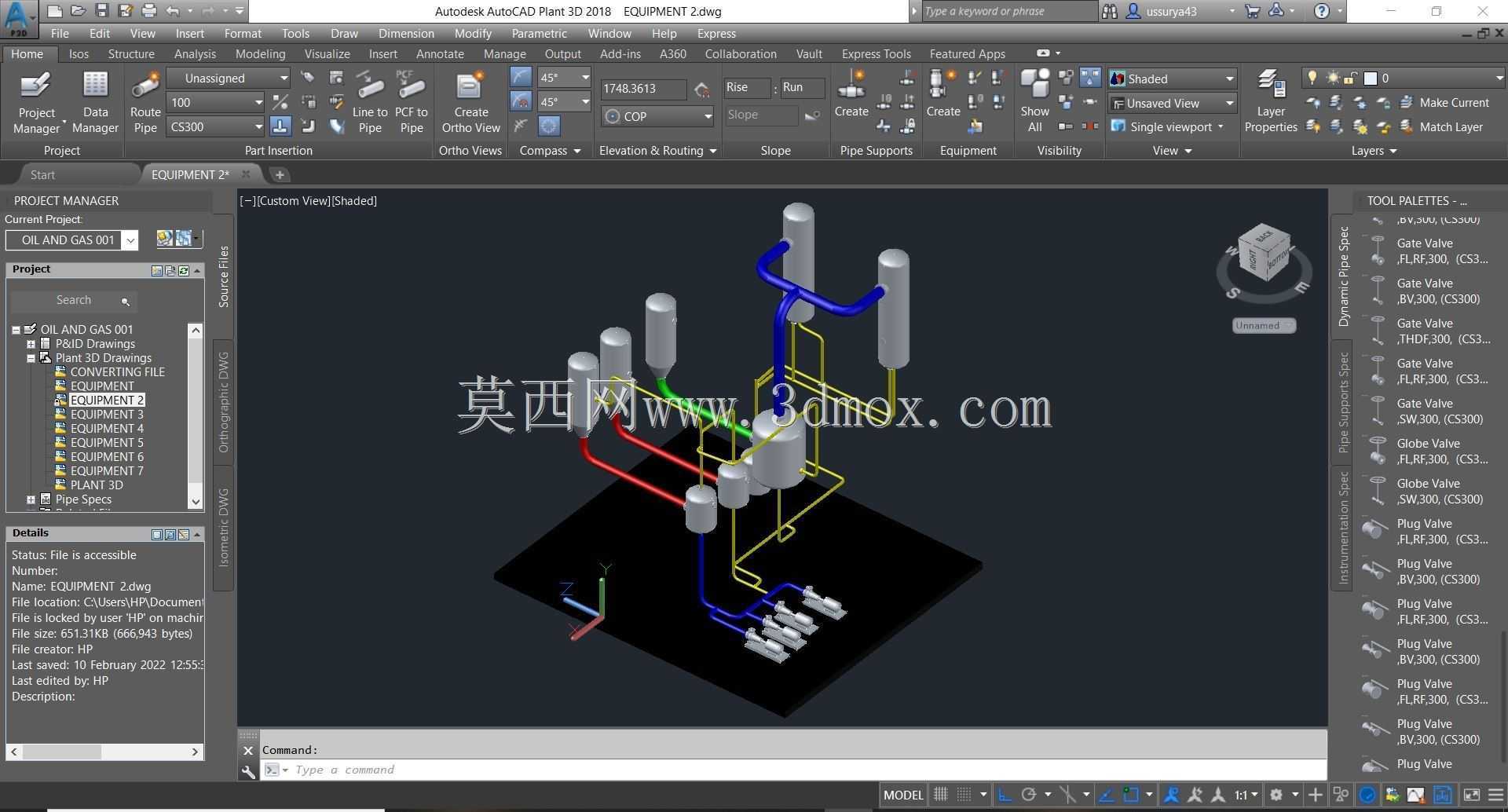

　　这套三维布置方案针对油气田地面站场的核心工艺区做集成化排布，日常应用在油气集输环节的进站计量、初级分离、介质转输工位，覆盖从井口来液进站到外输前的预处理段管线衔接需求。从现场安装边界来看，整套布置的底座基准面采用预埋钢板找平设计，整体占地投影控制在4.2m×3.8m的矩形区域内，底座边缘预留1.2m宽的巡检操作通道，所有立式罐体的安装中心距严格匹配站场土建预留的地脚螺栓孔位，横向管排的最低标高距完成地面2.1m，满足下方巡检人员通行与小型工器具转运的净空要求，避免管线支架与站场原有电缆桥架、消防管线产生空间干涉。

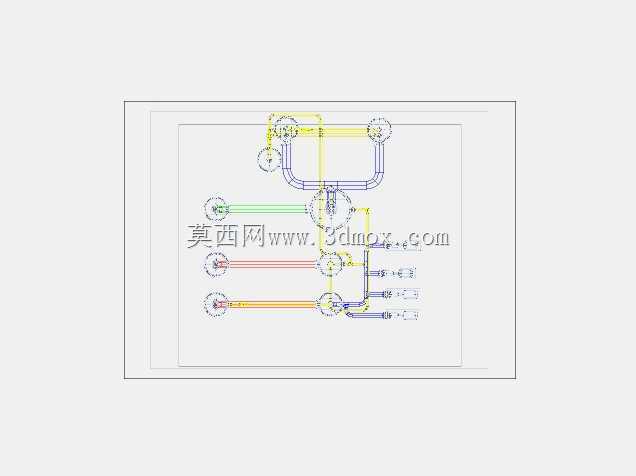

　　设计阶段优先梳理了工艺介质的流向逻辑：红色管线对应高压油气混输来液路径，从底座侧下方的进站接口接入后，先经立式分离罐体做气液两相初步分离，分离出的气态介质沿蓝色高位管线引至后续脱硫脱水工位，液态组分则沿低位黄色管线汇入汇管后输往储油罐区，不同介质管线采用不同标高分层排布，高压管线全程避免出现U型液封段，防止投产初期通球扫线时出现积液堵塞。管线的弯头曲率半径统一取1.5倍管外径，减少介质输送过程中的沿程阻力损失，所有法兰连接点均布置在巡检通道侧的可视范围内，方便后期运维时的垫片更换与泄漏检测，立式罐体顶部的放空管线统一引至底座边角的集中放空管排，避免放空口正对巡检通道。

　　考虑到站场现场可能存在的地基不均匀沉降问题，所有与罐体连接的进出管线在距罐体接口0.8m位置设置弹簧支吊架，抵消沉降带来的管线附加应力，管线上的阀门操作手轮全部朝向巡检通道侧，安装高度距操作面1.2m，无需额外搭设操作平台即可完成日常开关操作。整套布置在建模阶段同步做了碰撞检查，确认所有管线与罐体、支架、预留操作空间之间无硬碰撞，管线的保温层厚度预留空间也提前纳入排布考量，避免后期现场施工时出现保温层挤压无法安装的问题，同时在每路管线的进出端预留了足够的直管段，满足后续加装流量计、压力表等仪表的安装要求，不需要在现场二次切割改管。
