水电站压力输水弯管装配结构

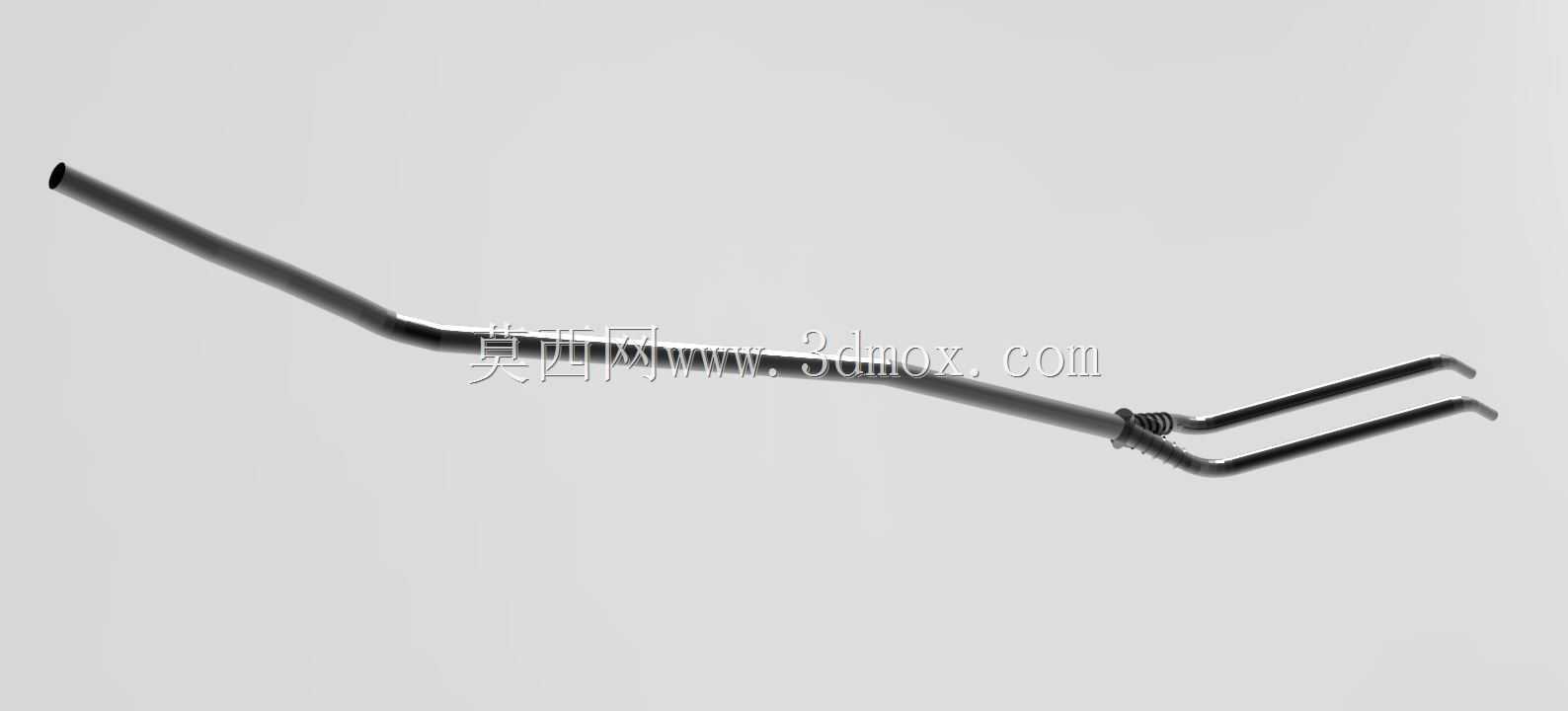

　　该管路构件主要应用于径流式水电站的引水支管段，承担着将压力前池来水定向导入水轮机蜗壳的核心导流作用，区别于常规市政输水管道，水电站用压力输水管路需要承受持续的动水压力与启停工况下的水锤冲击，因此在管路弯折段的结构设计上，需要兼顾流道平顺性与结构刚性，避免局部涡流造成的能量损耗与结构振动。从结构形态来看，该管路采用大曲率弯折的流线型走向，弯折段的曲率半径经过流体仿真校核，既匹配水电站厂房内的紧凑安装空间，又能保证管内水流的流态稳定，减少沿程水头损失。管路主体采用等径圆管截面，壁厚根据设计水头的承压要求计算确定，弯折过渡段没有出现截面突变的结构，避免局部应力集中与水流脱壁现象。

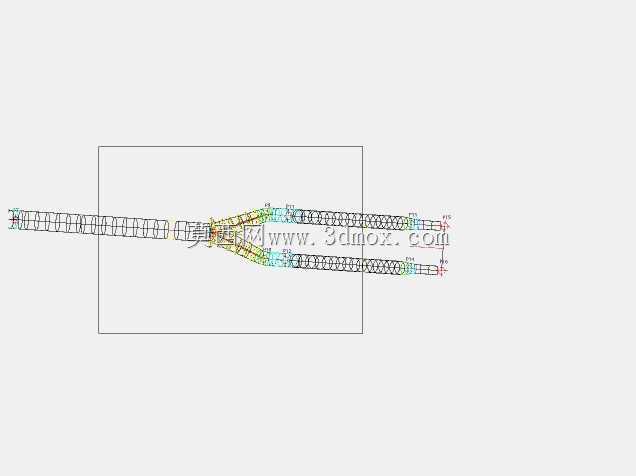

　　在管路的末端设置了分叉式的支管连接结构，该结构用于对接后续的分流管路或者检修阀门组，分叉处的过渡段做了圆弧导角处理，能够平衡两个支管段的进水流量，避免分流时出现偏流导致的管路振动。设计过程中首先需要确定管路的安装边界，根据水电站厂房内的预埋支墩位置、相邻设备的安装间距确定管路的整体走向与弯折点坐标，建模时优先绘制管路的中心轨迹线，再基于轨迹线扫描生成管体结构，保证整个管路的中心线平滑过渡，没有硬折点。安装层面，该管路的两端接口分别对应上游引水干管的出口法兰与下游分流段的进口法兰，接口的同轴度公差需要控制在工程允许范围内，避免安装时出现强制对接产生的装配应力。

　　管路的弯折段下方需要设置配套的支撑支墩，支墩的位置需要避开管路的振动节点，同时预留足够的检修操作空间，方便后期对管路焊缝、连接法兰进行定期巡检。考虑到水电站输水工况的特殊性，管路内壁的粗糙度需要满足水力设计要求，建模时可以直接提取管体内壁曲面作为后续流体仿真的分析域，校核不同流量工况下的管内压力分布、流速变化，验证弯折段与分叉段的结构合理性。另外，该管路的弯折角度是根据厂房内的实际布置空间确定的，既避开了厂房内的行车运行轨道、电缆桥架等附属设施，又尽可能缩短了管路总长度，减少工程的材料成本与沿程水头损失。

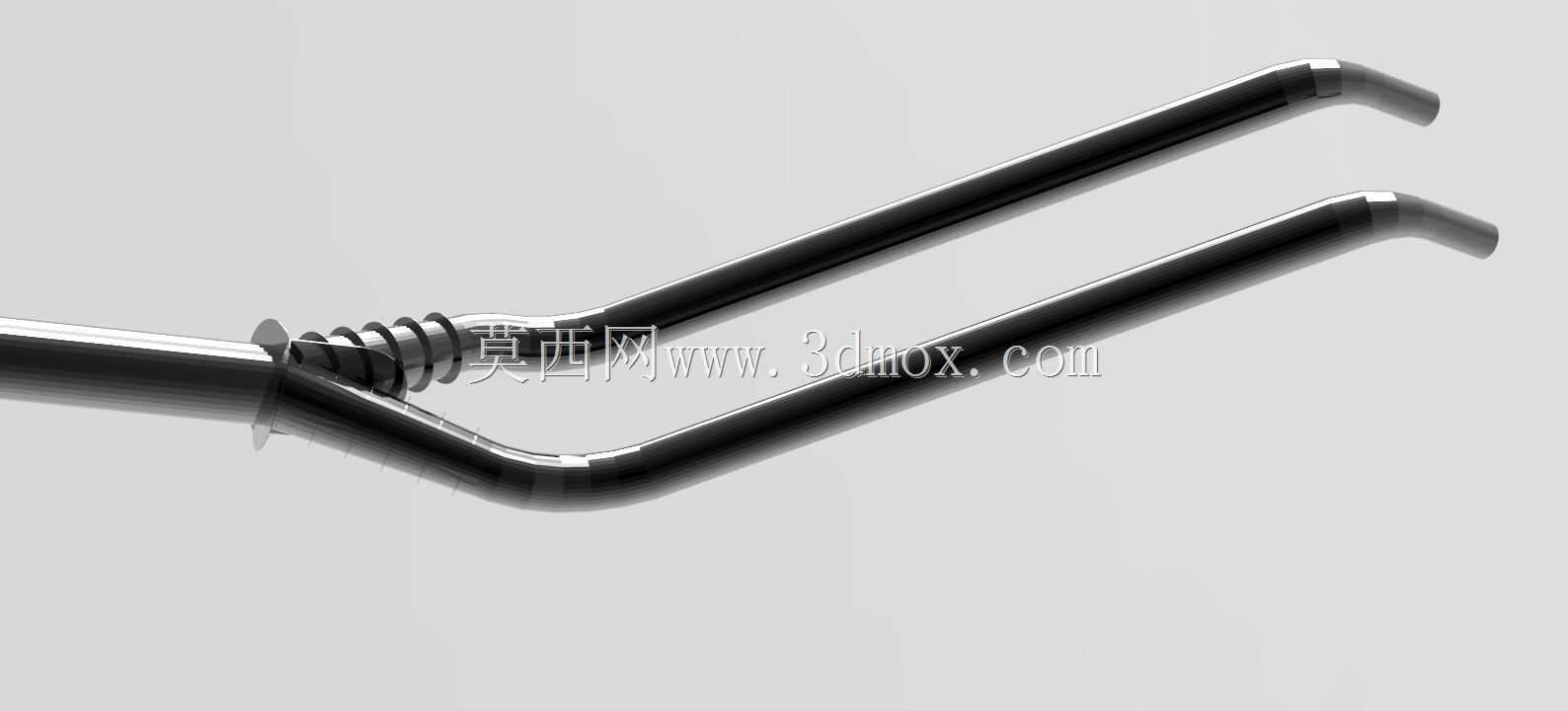

　　分叉段的两个支管轴线保持平行，间距匹配下游设备的接口尺寸，支管段的长度预留了法兰安装与阀门操作的空间，不需要额外加装过渡短管就能完成现场装配。在结构强度校核层面，需要重点关注弯折段外侧与分叉交汇处的应力分布，这两个位置是管路承压时的应力集中区域，建模时可以在这些位置做局部的壁厚加厚处理，或者增设加强筋结构，提升管路整体的承压能力，避免长期运行过程中出现结构疲劳损伤。
