滚筒式筛分回收设备三维结构设计

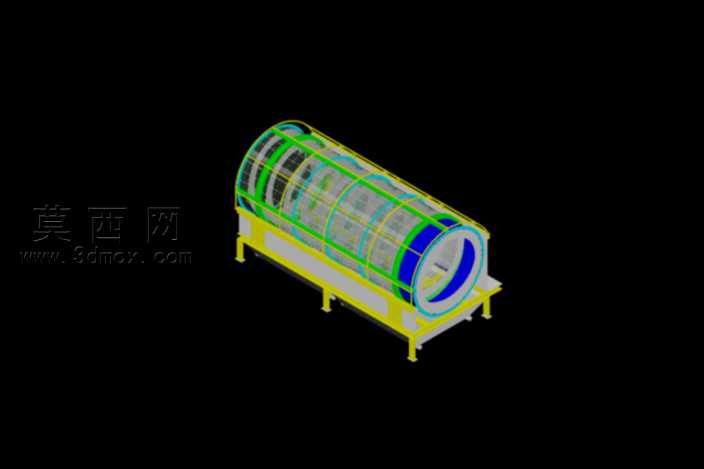

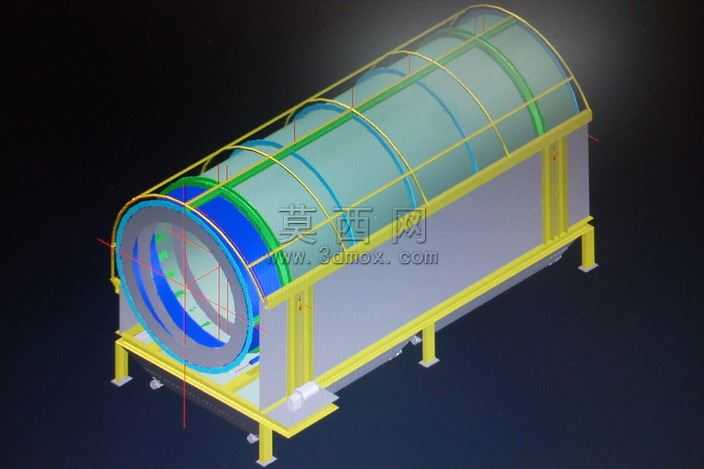

本作品为滚筒式筛分回收设备的三维建模成果，建模过程严格遵循机械设计规范，对设备各组成部分进行了1:1比例的精准还原。整体模型采用模块化建模思路，将设备拆分为支撑机架、滚筒筛体、驱动安装位、防护外罩四个核心模块分别构建后完成总装配，各部件间的装配约束完全符合实际机械装配逻辑，可清晰呈现设备的装配关系与运行逻辑。材质渲染阶段针对不同部件的实际应用场景匹配了对应材质属性：支撑机架采用型钢焊接结构，渲染时赋予哑光黄色金属漆材质，还原工业设备机架的漆面质感，同时对机架的支脚、安装板、加强筋等细节做了精细化建模，支脚处预留的调平结构、机架与滚筒连接的轴承安装位都做了清晰呈现；滚筒筛体部分采用分层材质设计，内部筛分筒赋予半透明磨砂工程塑料材质，可直观展示筒内筛分空间结构，外部的环形加固筋、轴向支撑杆采用亮面金属材质，区分不同结构的功能属性，滚筒端部的进料、出料端结构做了细节刻画，端盖的连接法兰、加强圈结构都完整还原；设备下部的集料槽采用哑光灰色金属材质，模拟钢板焊接的集料结构，清晰呈现筛分后物料的收集路径。模型整体渲染采用工业产品展示常用的暗背景布光，通过主光源、辅助光源、轮廓光的搭配，突出设备的结构轮廓与材质层次，既可以清晰展示设备外部整体造型，也能通过半透明的筛筒材质呈现内部结构布局。设计过程中充分考虑了滚筒筛分设备的实际运行需求，机架的支撑角度、滚筒的倾斜布置都符合筛分设备的工作原理，各部件的尺寸比例经过合理推演，保证结构的合理性与实用性，模型无多余冗余结构，所有建模特征都对应实际设备的功能部件，可用于设备结构展示、方案演示、教学参考等场景。
