立式锥底多接口工业储液罐体结构

　　该立式锥底罐体的设计，首先锚定精细化工、食品配料、中小型水处理工段的常压储配、批次反应暂存场景，区别于常规平底储槽，锥底结构的核心作用是实现排液无残液，针对带少量沉降杂质的介质、高粘度流体，能在停机排空阶段完全清空内部存料，避免残留介质长期滞留引发的罐体腐蚀、不同批次物料交叉污染问题。从结构布局来看，罐体采用三段式筒节拼接设计，每段筒节之间设置外伸的环形加强圈，一方面是为了降低薄壁筒体在承压状态下的失稳风险，常压工况下筒体壁厚可控制在合理区间，减少材料冗余，另一方面环形加强圈可作为外部管线、附属操作平台的附着支撑点，现场安装时无需额外在筒体表面焊接支架，减少焊接应力对筒体防腐层的破坏。

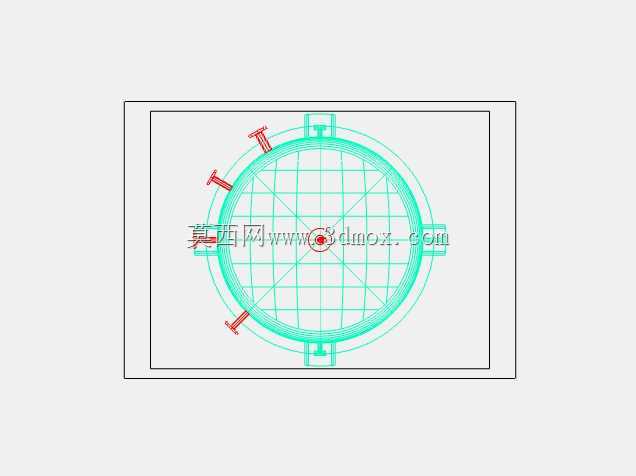

　　接口布局上，罐体顶部设置单根通径排气接口，用于平衡罐内压力，避免进料过程中罐内憋压、出料过程中形成真空引发罐体吸瘪；筒体侧壁分层布置不同通径的侧向接口，上层接口可作为溢流口、进料口使用，中层接口可作为液位计安装口、侧搅拌预留接口、温度传感器安装口，下层靠近锥段的接口可作为循环出料口、取样口使用，不同高度的接口匹配不同工艺阶段的流体走向需求，无需在现场额外开孔改造。锥底最底端设置大口径排净接口，匹配排液阀安装尺寸，可实现大流量快速排料，同时适配排污、清罐作业的排渣需求。

　　设计过程中，筒体的直径与直筒段高度比例控制在1:1.2区间，这个比例下罐体的重心高度合理，配套支腿安装后抗风载、抗侧晃能力更强，适合车间内落地安装、户外中小型露天安装场景。锥段的锥角设定为60度，这个角度既可以保证沉降杂质、高粘度介质依靠自重顺利滑向底部排出口，又不会因为锥角过小导致罐体整体高度过高，增加厂房层高要求、提升进料泵的扬程参数需求。筒体外部设置的几处凸型结构，分别为爬梯附着座、铭牌安装座、保温层固定挂点，其中保温挂点的凸起高度控制在50mm，刚好满足岩棉保温层、彩钢板外护层的安装间隙需求，后期做保温施工时无需额外焊接固定件。

　　安装边界方面，罐体底部锥段配套三个均匀分布的支腿安装面，支腿安装孔的中心圆直径比筒体直径大200mm，保证安装时地脚螺栓的操作空间，同时支腿高度预留300mm的底部操作空间，方便底部排净阀的安装、操作与维护。罐体顶部的接口中心与罐体中心重合，侧壁所有接口的外伸长度统一控制在150mm，既满足法兰连接的操作空间，又不会因为外伸过长增加运输过程中的碰撞损坏风险。建模过程中所有接口的法兰尺寸均匹配常规化工管道标准，筒体的焊接坡口、焊缝预留尺寸均按照常压容器的焊接规范设置，筒节之间的对接缝位置避开环形加强圈，方便焊接施工与后期焊缝检测。针对需要带轻微内压的工况，筒体壁厚计算时预留1.2倍的安全系数，顶部封头采用标准椭圆形封头，受力均匀，承压能力优于平盖结构，同时封头的弧度设计可避免顶部积液，户外安装时雨水可顺着封头弧度自然流下，减少顶部积水腐蚀。
