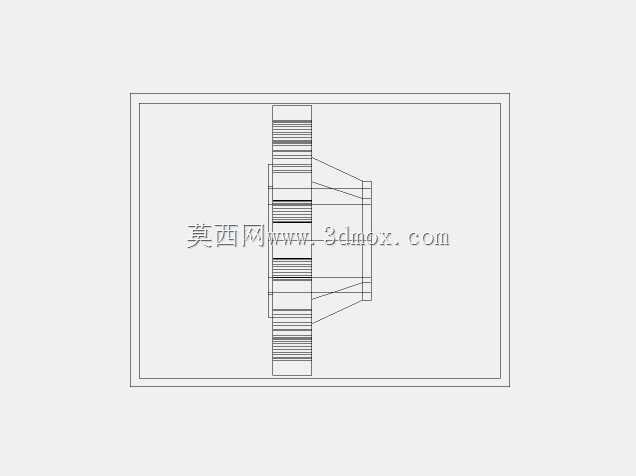

ANSI标准6寸900磅对焊法兰结构设计

　　在石油炼化、高压蒸汽输送、化工流体传输这类长期承受高温高压的管路系统中，法兰作为管路之间、管路与设备之间实现可拆卸刚性连接的核心部件，其结构合理性直接决定整个管线的密封可靠性与运行安全。本次设计的对焊法兰遵循ANSI B16.5标准规范，适配6英寸公称通径、900磅压力等级的管路工况，是高压管路系统中应用极为广泛的连接构件。

　　从实际应用场景来看，这类高压对焊法兰常被用在主蒸汽管线、高压工艺物料输送管线、泵组进出口与管线的连接位置，这类场景下管路内部介质压力波动大、温度跨度宽，部分场景还伴随介质腐蚀、管线振动等复杂工况，因此法兰的结构设计不能只满足尺寸合规，还要充分考虑应力分布、焊接适配性、密封面的压紧受力均匀性。

　　设计过程中首先确定密封面形式为突面结构，也就是标注中的R.F结构，这种密封面结构加工难度低，配合缠绕式垫片或者金属环垫就能实现可靠密封，在900磅级的高压工况下，突面的密封面宽度经过严格核算，既保证垫片有足够的压紧面积，又不会因为密封面过宽导致螺栓预紧力需求过大，增加法兰整体的重量与安装难度。法兰颈部采用带锥度的对焊结构，也就是标注中的W.N结构，这种高颈结构可以把法兰盘承受的螺栓预紧力、管线内压产生的轴向力平缓过渡到对接的管壁上，避免法兰盘与颈部连接位置出现应力集中，相比平焊法兰，对焊结构的疲劳强度更高，能更好承受管线运行中的温度交变、压力波动带来的载荷冲击。

　　尺寸设计上严格匹配ANSI B16.5标准中6寸900磅级的参数要求，法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循标准规范，保证同标准下的法兰具备完全互换性，现场安装时不需要额外修配。法兰颈部的内径与对接的6英寸Sch160等级壁厚钢管内径保持一致，焊接位置设计了标准的焊接坡口，现场组对焊接时可以保证焊缝全焊透，避免焊缝位置出现应力集中或者介质泄漏的隐患。法兰盘的厚度经过弯曲应力校核，在额定螺栓预紧力、15MPa额定工作压力的共同作用下，法兰盘的最大弯曲变形量控制在密封允许的范围内，不会因为法兰变形导致垫片压合不严出现泄漏。

　　安装边界方面，这款法兰与管线对接时采用对焊连接，焊接完成后需要对焊缝进行无损检测，确保焊接质量达标；法兰连接侧的螺栓紧固需要遵循对角交叉紧固的工艺要求，分三次逐步加载到额定预紧力矩，保证各个螺栓的预紧力均匀，避免垫片受力不均出现局部泄漏。密封面的表面粗糙度严格控制在Ra3.2-Ra6.3之间，既保证垫片能与密封面充分贴合，又不会因为表面过于光滑导致垫片在压力波动时出现滑移。在管线排布设计时，需要预留足够的法兰安装操作空间，保证螺栓穿装、紧固以及后期维护拆换时有足够的操作余量，法兰周边不能紧贴其他管线或者结构件，避免后期检修时无法拆卸螺栓。

　　从结构建模的角度来看，这款法兰的建模过程需要重点关注颈部锥度的过渡顺滑性，不能出现台阶或者棱角，避免应力集中；螺栓孔的位置度公差需要严格控制，保证与配对法兰的螺栓孔完全对中，不会出现螺栓无法穿装的问题；密封面的平面度公差需要满足高压密封的要求，建模时需要标注对应的形位公差要求，给后续加工提供明确的精度依据。这类标准法兰的三维模型在管路设计中可以直接调用，不需要重复建模，能大幅提升管线布置的设计效率，同时也可以通过有限元分析对法兰的应力分布进行校核，验证极端工况下的结构强度是否满足使用要求。
