圆柱面菱形滚花结构三维设计作品

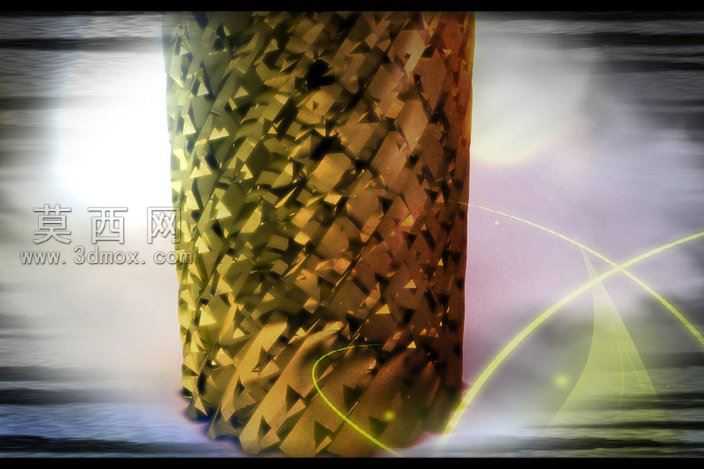

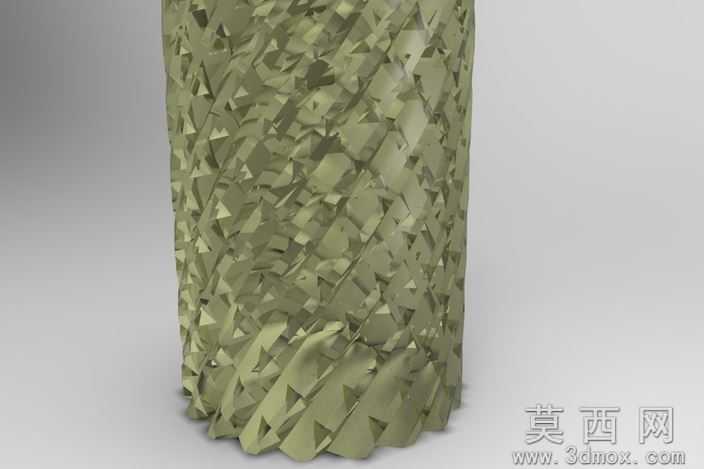

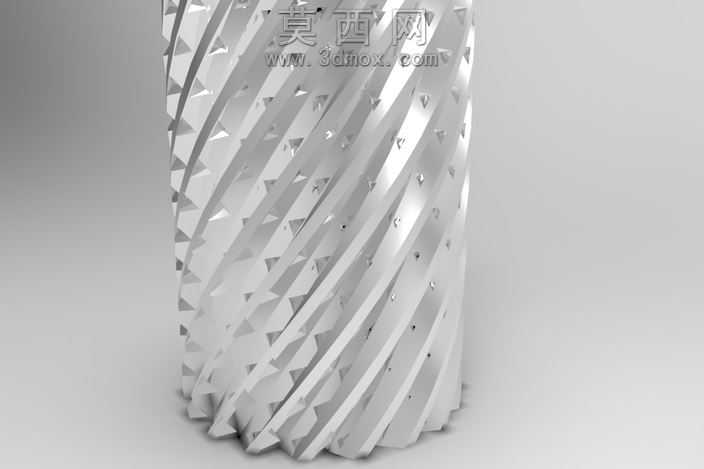

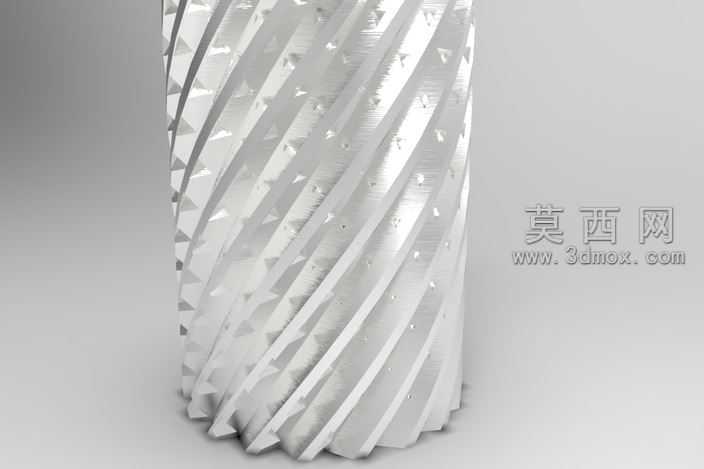

本作品为圆柱表面菱形滚花结构的三维建模成果，建模阶段依托参数化设计逻辑搭建整体框架，首先确定圆柱基体的基础尺寸参数，以回转特征生成光滑圆柱基底，保证圆柱的同轴度与圆柱度公差符合机械加工的常规设计要求。滚花纹理的构建是本次建模的核心环节，设计时参考机械加工中滚花工艺的成型原理，先绘制单个菱形齿的截面轮廓，通过螺旋阵列结合轴向阵列的组合方式，将单个齿形特征沿圆柱曲面均匀排布，阵列过程中严格控制齿距、齿深与纹理夹角参数，确保菱形纹理排布规整无错位，相邻齿形的衔接自然流畅，完全还原真实滚花加工后形成的凹凸立体纹理效果。材质与渲染环节，为模型赋予金属材质属性，调整金属粗糙度、反射率参数，模拟经过切削加工后的金属表面质感，凹凸纹理部分通过材质的凹凸通道与法线贴图强化立体感，让滚花的齿峰与齿谷形成自然的明暗层次；渲染时采用侧方主光源搭配环境补光的布光方案，突出金属表面的光泽变化与纹理的立体起伏，让菱形滚花的结构细节清晰呈现。结构设计上，滚花结构完全贴合圆柱外表面，齿形深度控制在机械设计手册推荐的合理区间内，既保证滚花区域具备足够的防滑摩擦力，满足手动调节类五金零件的操作需求，又避免齿深过大导致零件壁厚不足影响结构强度。整体设计思路围绕真实机械零件的功能需求展开，从基础基体建模到纹理细节排布，全程匹配实际滚花加工的工艺逻辑，模型的尺寸参数、纹理特征均可直接用于机械零件的设计参考，也可作为五金配件类产品的外观结构验证模型，帮助设计人员直观评估滚花结构的视觉效果与防滑性能，在建模过程中对特征阵列的参数进行优化，避免出现特征重叠、曲面破面等问题，保证模型曲面光滑连续，可直接导入后续工程模块生成加工图纸或用于仿真分析。
