立式三脚支撑吉他放置支架设计

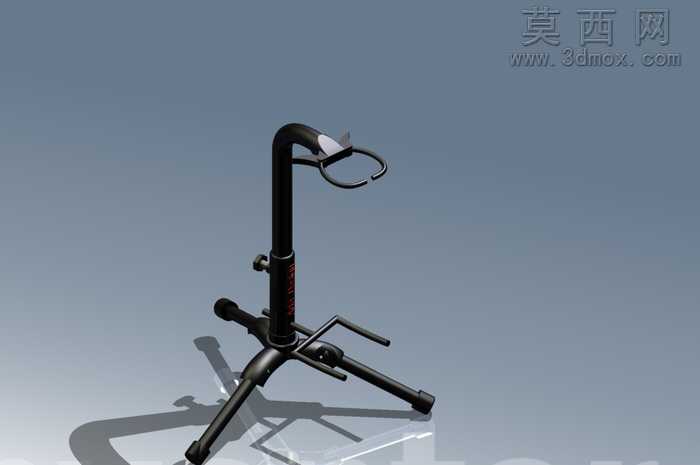

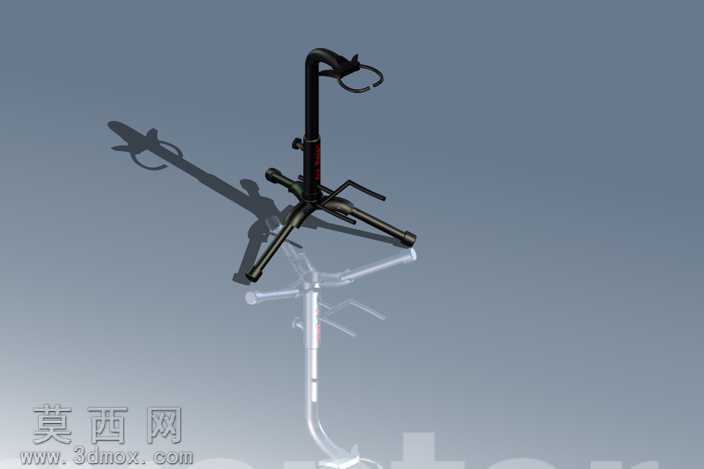

本作品为立式三脚支撑吉他放置支架，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循实际产品的生产装配逻辑，先完成各独立零部件的单独建模，再通过装配约束完成整体拼接，确保各部件的配合间隙、活动行程符合真实使用需求。建模阶段首先构建底部三脚支撑结构，三根支腿采用等角度辐射式布局，每根支腿末端做圆弧收边处理，避免尖锐边角划伤地面或琴体，支腿与中心立柱的连接部位设计有可折叠的铰接结构，建模时通过旋转约束还原支腿的开合活动范围，保证支架在收纳状态下可收拢为细长杆状，大幅减少存放占用空间。中心立柱采用分段式伸缩结构，建模时预留了高度调节的卡位槽结构，可适配不同尺寸的古典吉他、民谣吉他、电吉他的放置高度需求，立柱表面做哑光磨砂质感的材质赋予，还原金属管材喷塑后的细腻触感，避免光滑表面反光带来的廉价视觉效果。顶部的琴颈承托结构采用带软胶包裹的U型开口设计，建模时单独构建软胶垫层的实体结构，材质赋予上区分硬质金属支架主体与软质防滑垫层，垫层采用半哑光的黑色橡胶材质，金属部件采用深灰黑色磨砂金属材质，通过材质参数的调整区分不同部件的质感差异，渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出支架清晰的投影轮廓，辅助光源补充暗部细节，避免支腿铰接部位、顶部U型托的内侧出现死黑区域，地面采用浅灰色哑光背景板，通过光影反射突出支架的立体结构。整体设计兼顾使用稳定性与收纳便携性，三脚支撑结构展开后形成稳定的三角形支撑面，可有效避免支架侧翻碰伤琴体，顶部U型托的开口尺寸经过反复参数调整，可适配不同厚度的吉他琴颈，软胶垫层可避免琴颈放置时出现漆面划伤，中心立柱的高度调节卡位设计有防松脱结构，建模时还原了卡位的凸点与凹槽配合结构，确保高度调节后不会出现自动下滑的问题。渲染输出的效果图完整呈现了支架展开使用状态下的整体形态，半透明反射效果直观展示了支架的结构对称性，各部件的衔接处过渡自然，没有生硬的拼接痕迹，材质表现真实还原了日常所见吉他支架的视觉质感，可直接用于产品展示、结构验证以及生产前的方案评审环节。
