立式油浸电力变压器本体结构三维设计

　　在城乡配电网升级、工业厂区供电系统搭建、新能源场站升压站建设等场景中，油浸式电力变压器始终是电能电压转换、传输分配的核心设备，本次呈现的立式结构本体三维模型，完整还原了该类设备从内到外的结构逻辑，可直接用于结构校核、安装模拟、教学演示等场景。

　　从实际用途来看，该设备核心作用是将高压侧输入的交流电通过电磁感应转换为适配负载等级的低压电能，同时依靠内部绝缘油的循环带走绕组、铁芯运行产生的热量，保证设备长期稳定运行。不同于干式变压器依赖空气散热的结构，该立式油浸结构的散热路径设计更适配大容量、户外长期运行的工况，顶部预留的油位监测、压力释放接口，侧面布置的进出线套管安装位，底部的安装支脚结构，都完全匹配现场安装运维的实际需求。

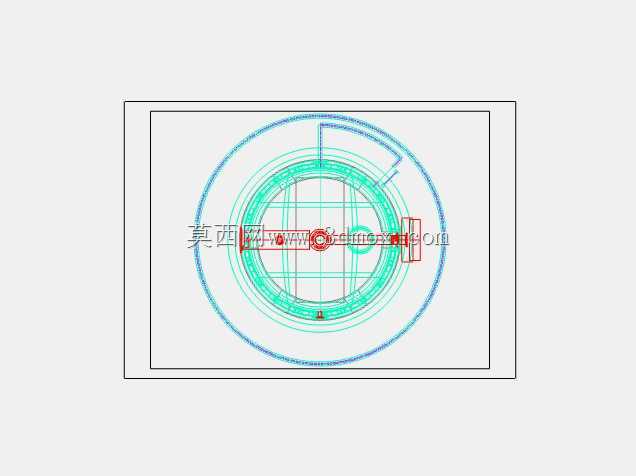

　　设计思路上，整个模型采用分层递进的结构逻辑，核心部分为叠片式铁芯与套装在铁芯柱上的高低压绕组，绕组外部设置绝缘筒与围屏结构，避免绕组间、绕组与油箱壁间的绝缘击穿；外部油箱采用阶梯式圆柱结构，相比等径圆柱油箱，既可以缩减上部非散热区域的油液填充量，降低设备整体重量，又能在绕组对应区域扩大油箱径向尺寸，预留足够的油流循环通道，提升散热效率。油箱上下两端设置的环形安装平台，一方面作为油箱加强结构，提升薄壁油箱的结构刚度，避免运输、吊装过程中出现形变，另一方面可作为运维检修时的临时操作站位，配套的护栏结构也还原了现场安全防护的设计要求。

　　从安装边界与尺寸逻辑来看，模型底部的支脚采用均匀分布的四点支撑结构，支脚预留的螺栓安装孔位间距匹配通用的变压器基础安装尺寸，安装时只需将设备吊装至预制混凝土基础上方，对齐孔位后穿入固定螺栓即可完成定位，无需额外加工过渡连接件。设备径向最大尺寸出现在中部绕组对应的油箱段，安装时需要预留足够的周边安全距离，满足高压设备的带电间隙要求；顶部的套管安装位高度高于油箱本体，设计时已经考虑了引线的弯曲半径，避免引线绝缘层因过度弯折出现破损。侧面突出的红色结构为外接放油阀、测温传感器安装位，位置设置在油箱下部与中部，既方便运维人员在地面操作放油、接取油样，又能准确监测油箱内上层、中层油温，真实反映设备运行时的温度状态。

　　结构细节上，油箱壁的加强筋沿轴向均匀分布，可抵消内部绝缘油在温度变化时产生的压力波动，避免油箱鼓胀变形；上下油箱的连接法兰采用螺栓紧固结构，法兰面预留密封槽，安装时嵌入耐油橡胶密封圈即可保证油箱整体密封性能，防止绝缘油渗漏。顶部的圆形端盖采用圆弧过渡结构，相比平端盖承压能力更强，端盖上预留的多个安装接口可分别安装油枕、呼吸器、压力释放阀、高压套管等附属部件，接口尺寸均符合电力设备通用安装标准，可直接对接标准件模型完成整机组装。

　　在实际工程应用中，该三维模型可用于安装前的碰撞检查，模拟变压器进出线与周边母线、架构的位置关系，提前规避现场安装时的空间冲突；也可用于新入职运维人员的结构培训，通过拆解模型直观展示内部铁芯、绕组、油道的布置逻辑，帮助运维人员快速理解设备工作原理；对于结构设计人员而言，模型的壁厚设置、加强筋分布、接口位置参数都可作为同类型产品设计的参考，缩短方案设计阶段的建模周期，减少重复建模的工作量。
