轴向离心压缩机整机结构设计方案

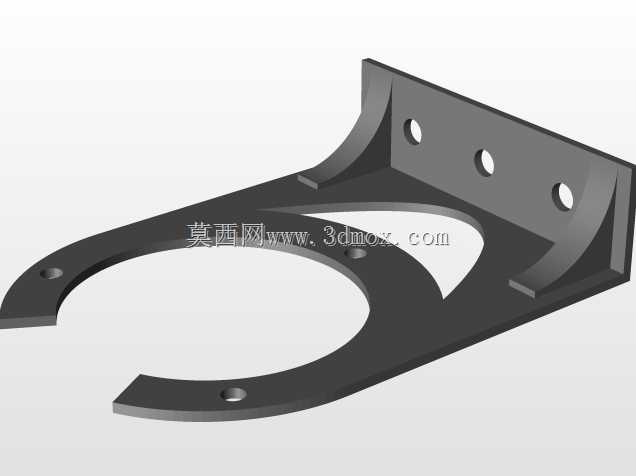

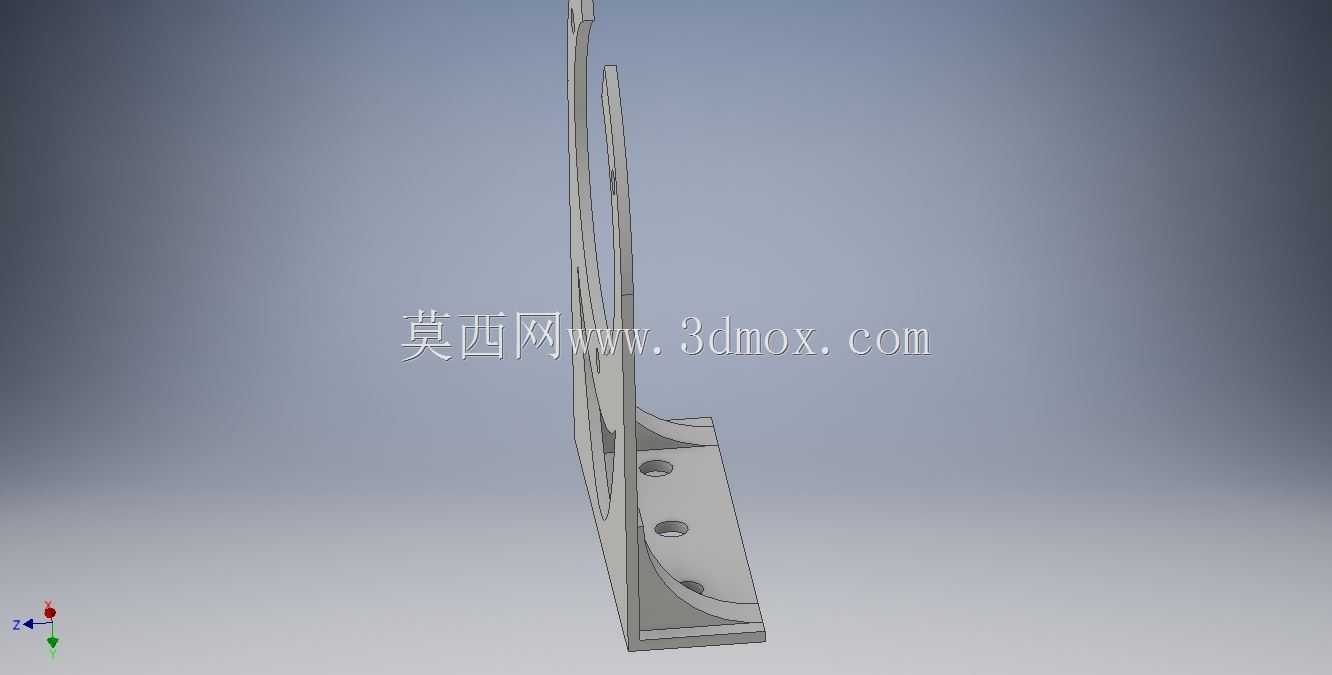

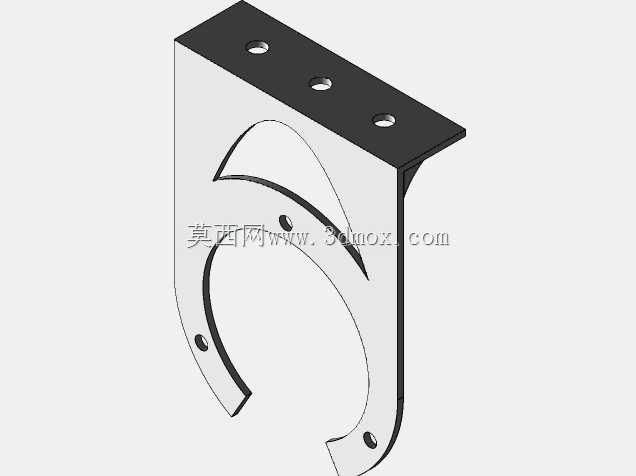

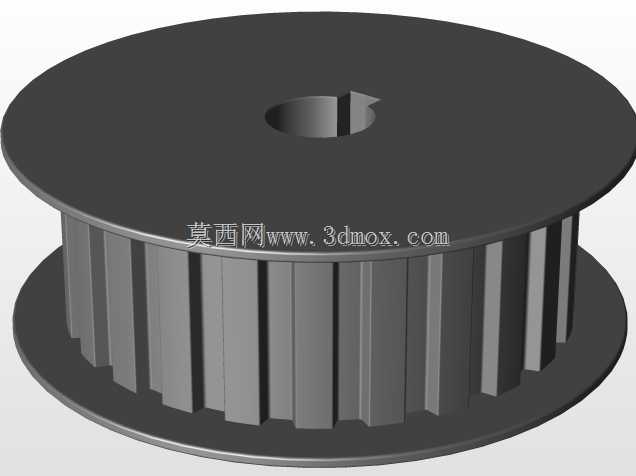

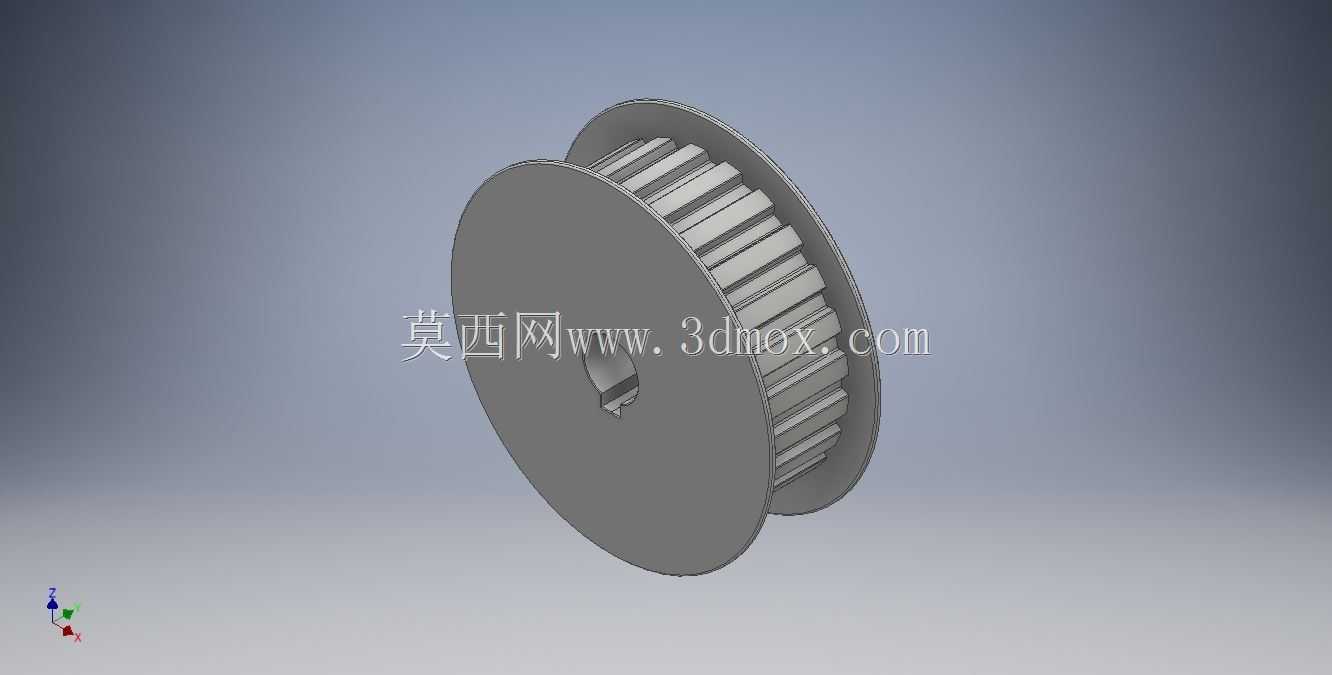

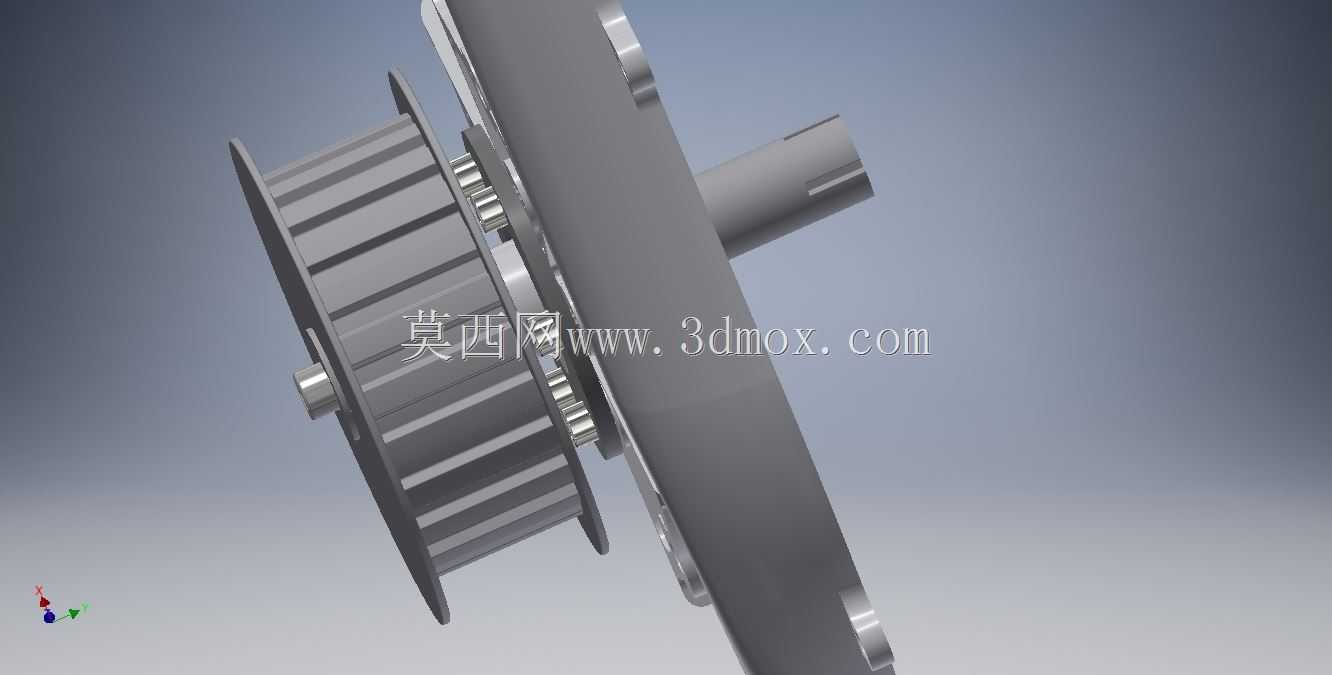

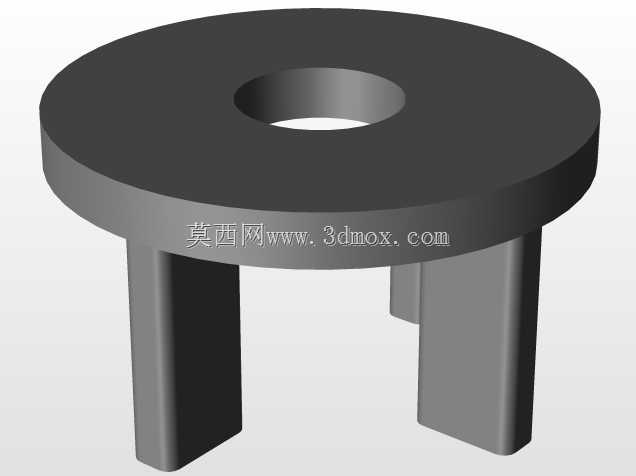

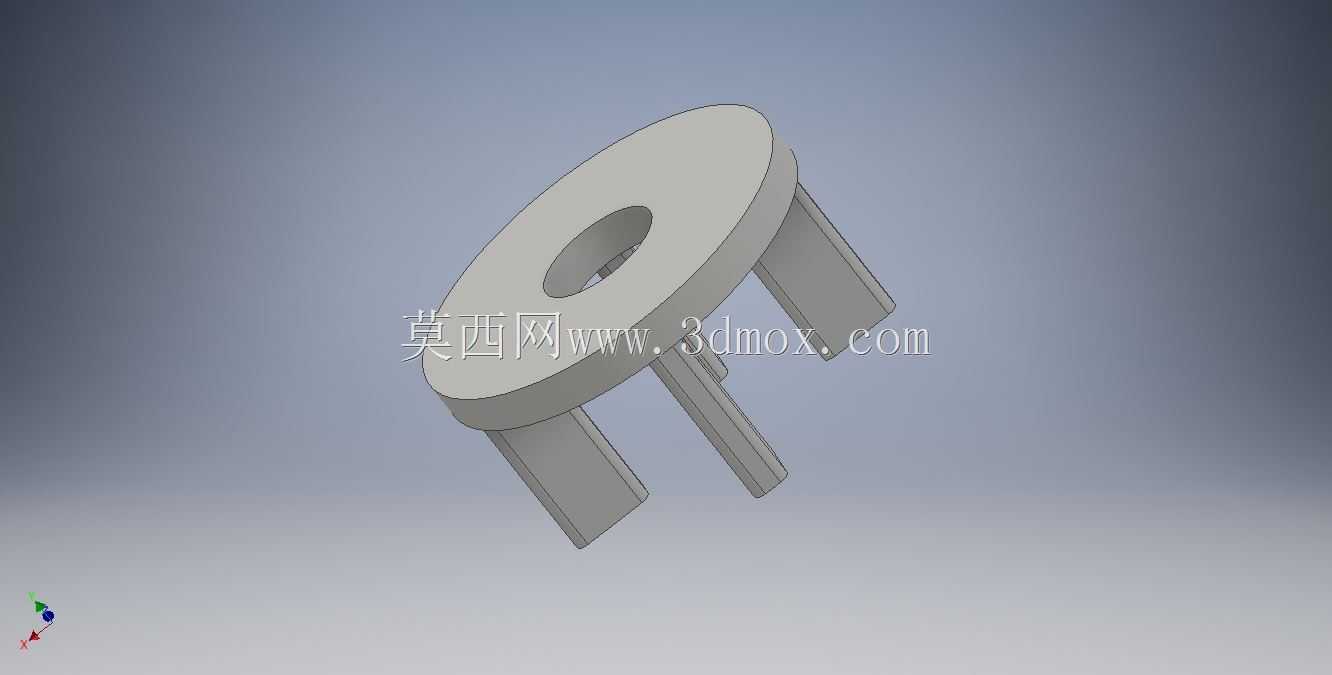

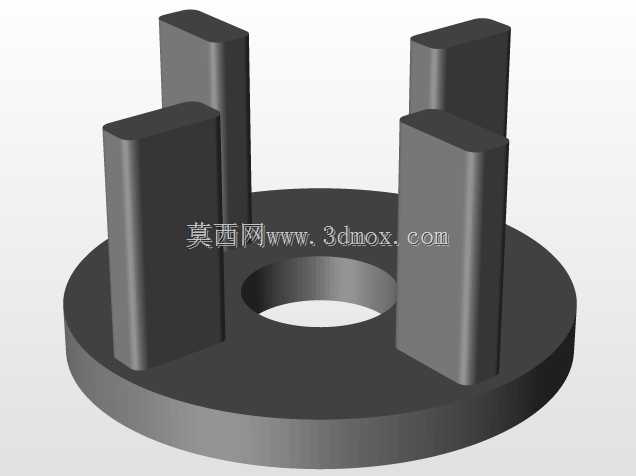

　　在中小流量高压比的流体增压场景里，轴向进气的离心压缩机一直是动力配套、工业气源系统里的核心部件，这次完成的整机结构设计，完全围绕实际装机的边界约束展开，没有做脱离工程应用的理想化结构处理。先从安装端说起，底部的安装底座采用折弯成型的板式结构，三个等距排布的安装孔位完全匹配常规工业机架的安装孔距标准，安装面做了铣平处理，平面度控制在0.1mm以内，避免装配后因为安装面翘曲导致壳体受力变形，影响叶轮与蜗壳的同轴度，底座和压缩机下壳体之间采用一体铸造成型的连接筋过渡，筋板厚度按照1.5倍壳体壁厚设计，既保证整机的抗振性能，也不会因为冗余结构增加不必要的整机重量。

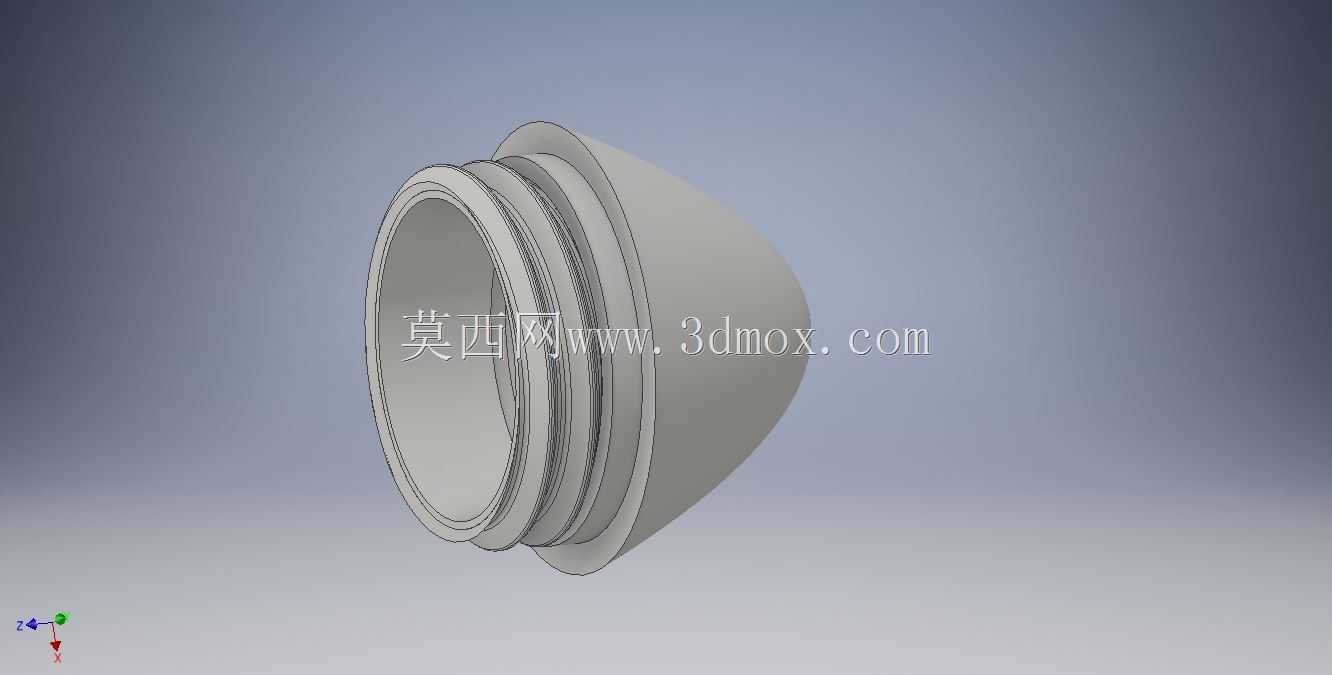

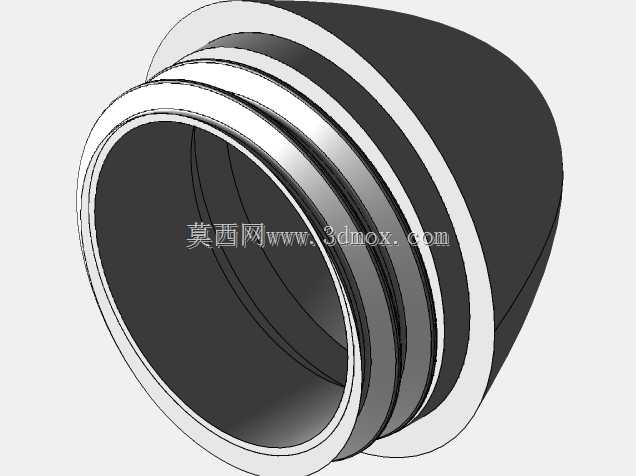

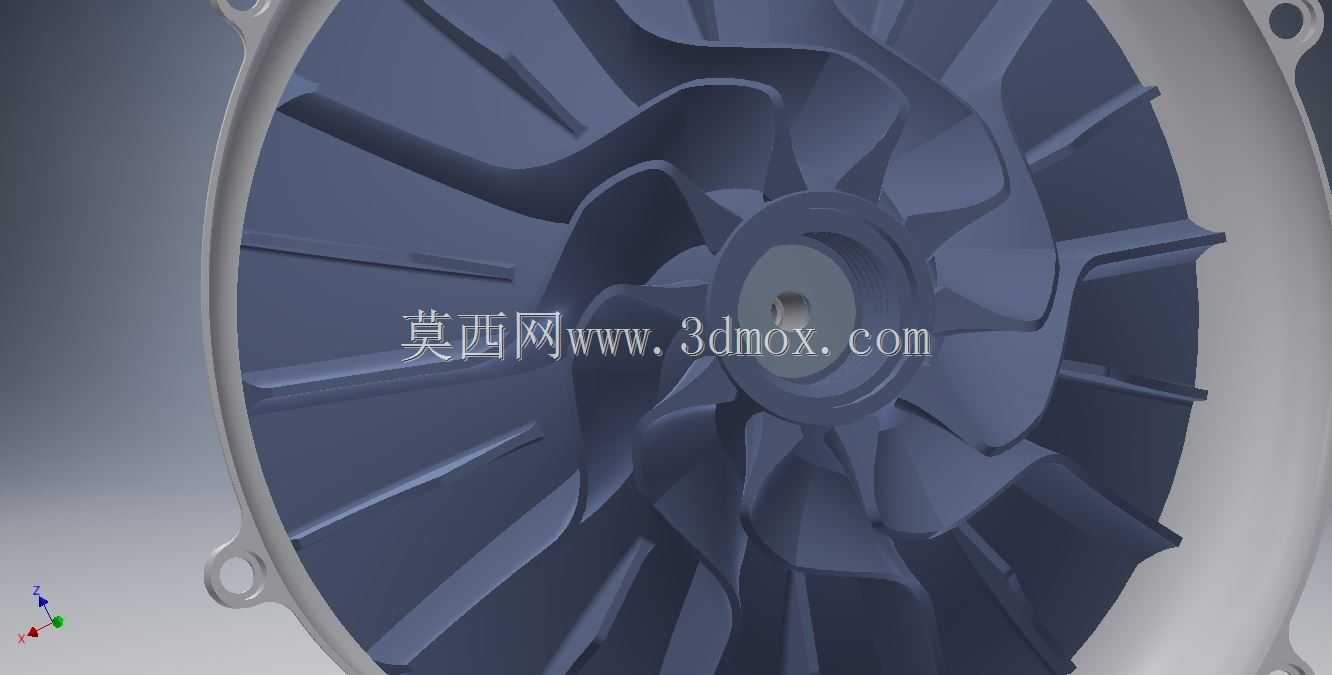

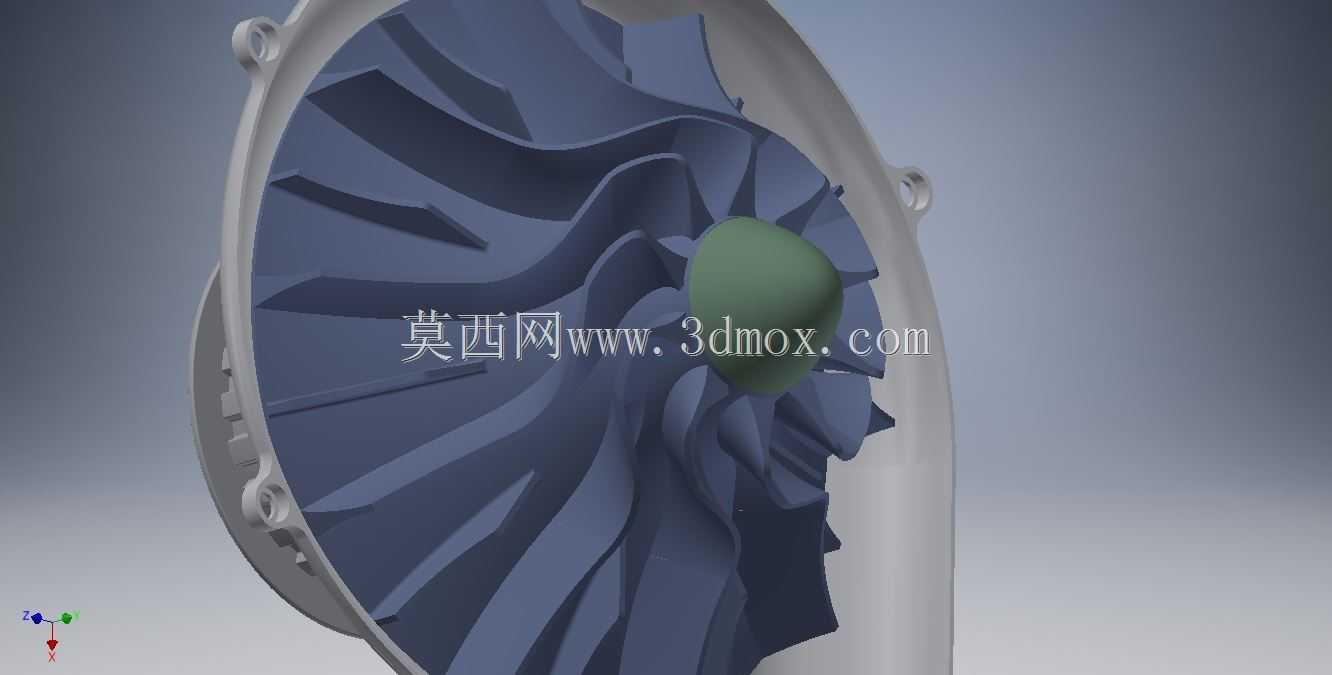

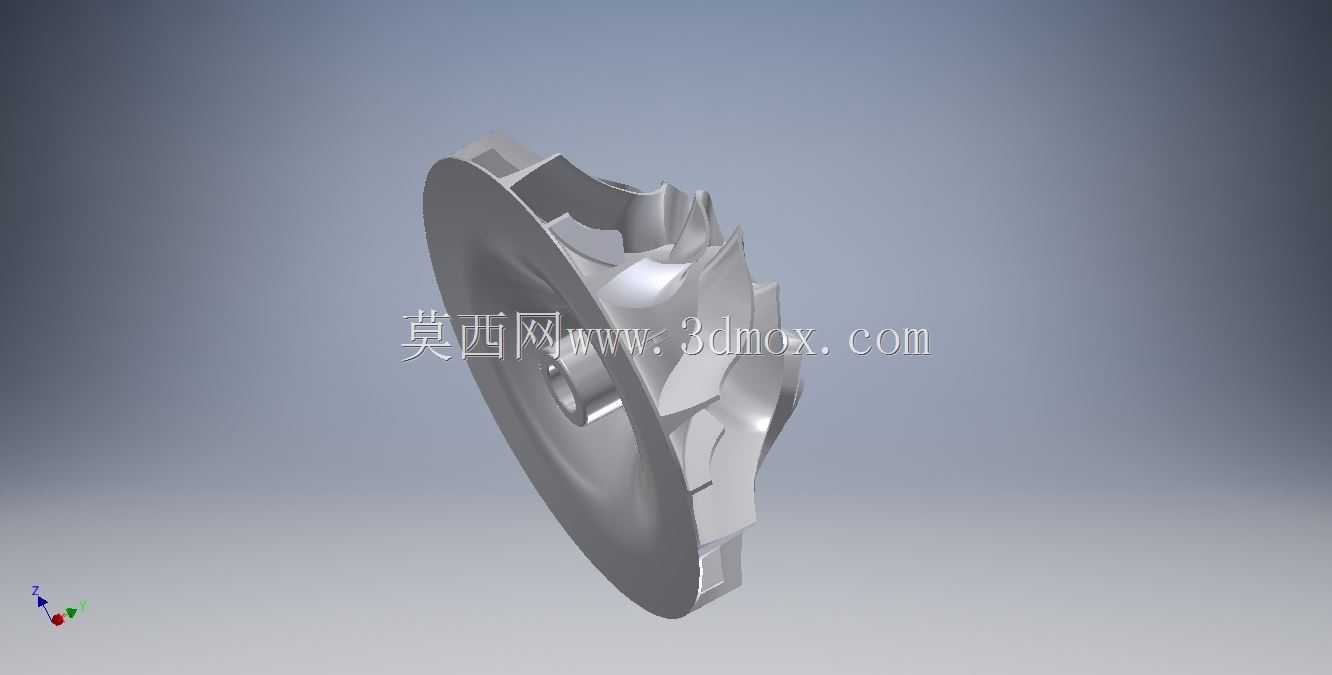

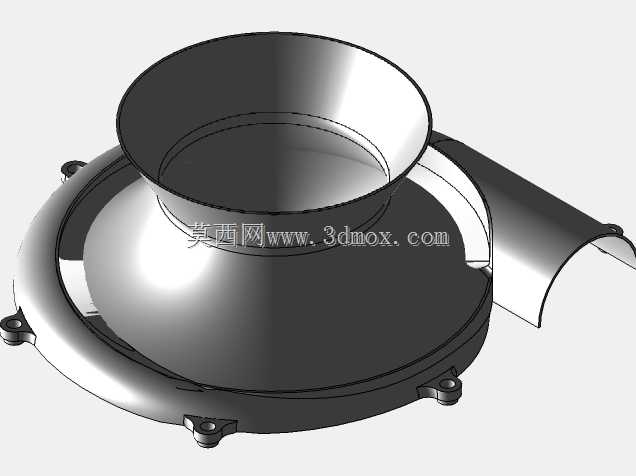

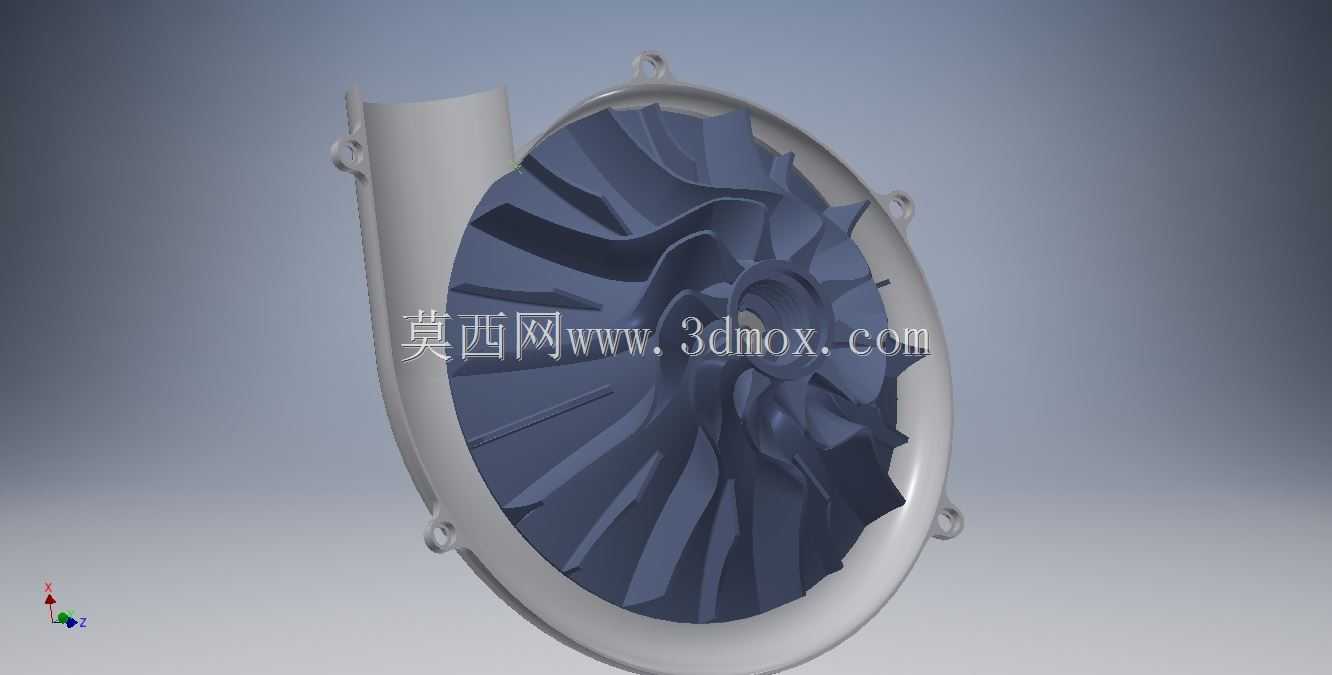

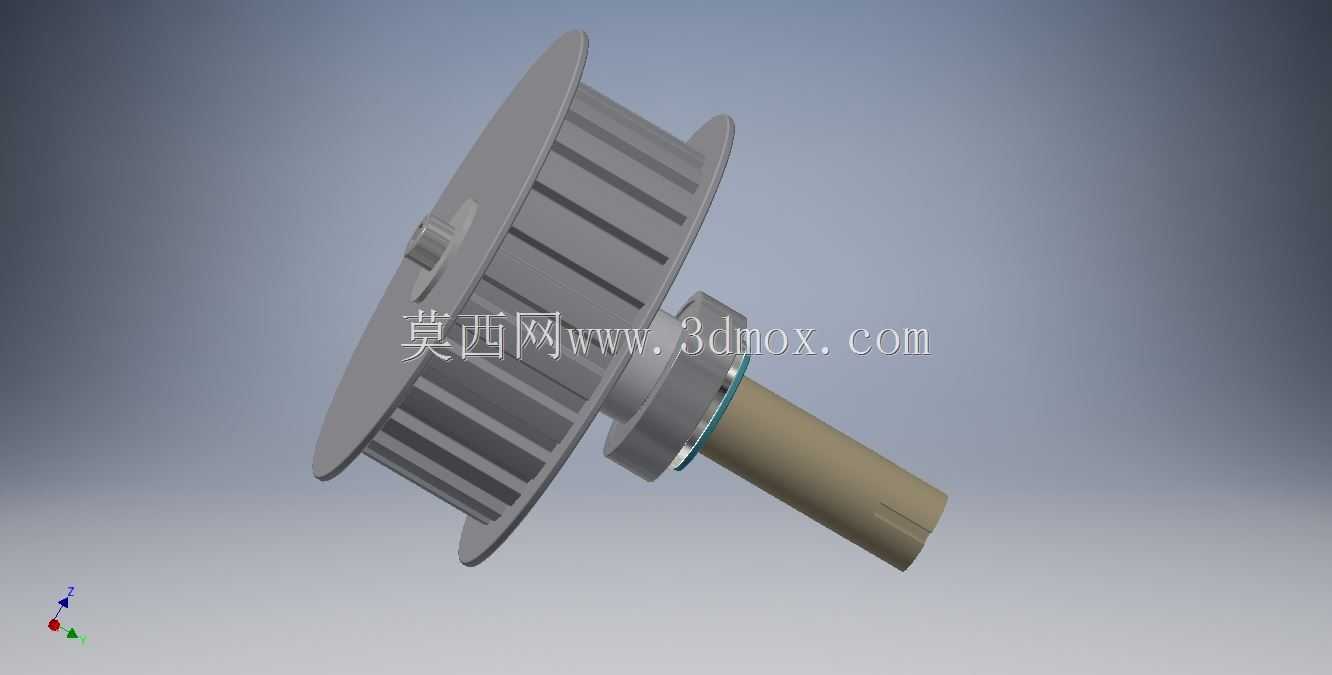

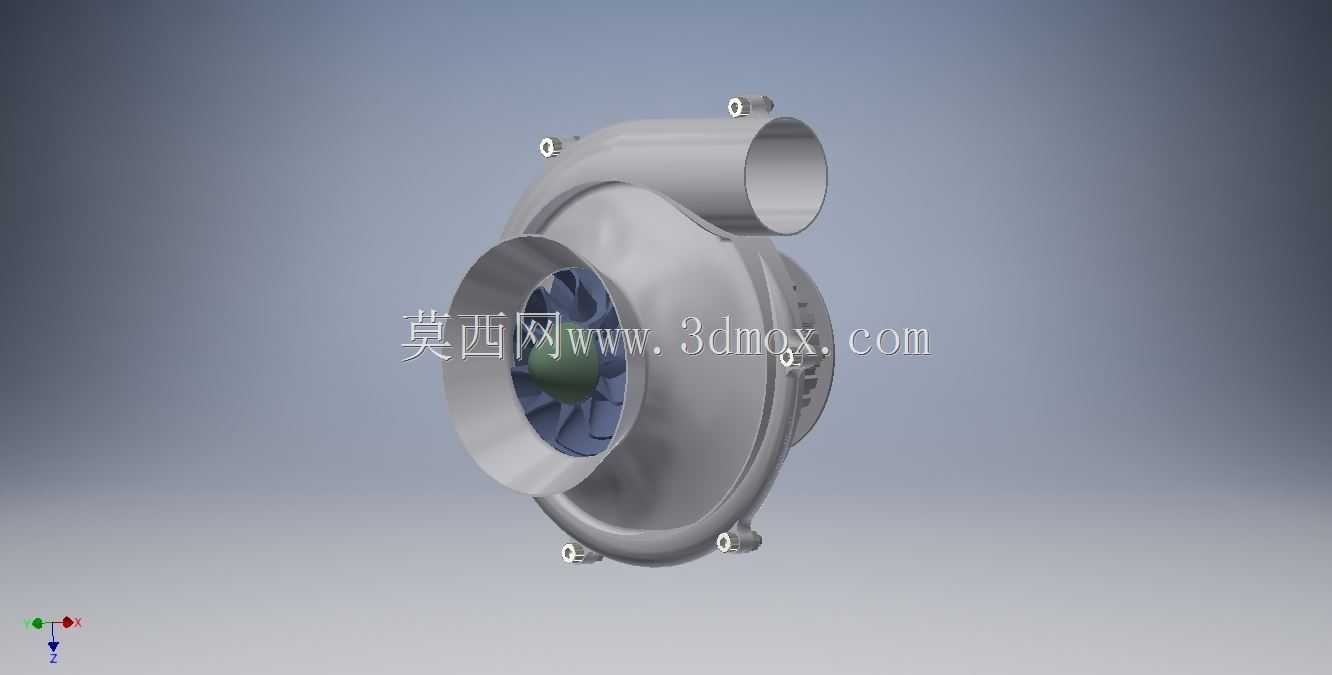

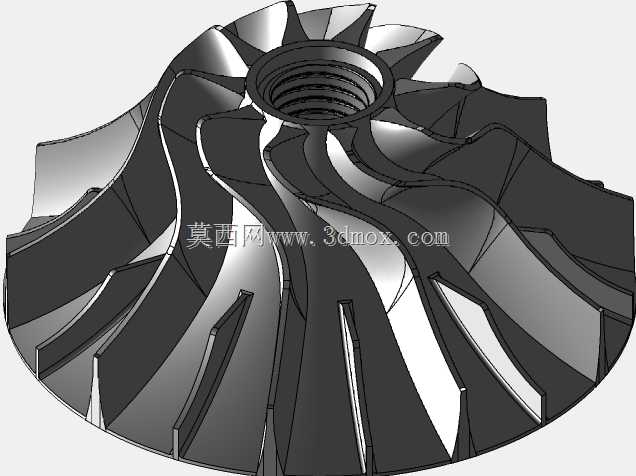

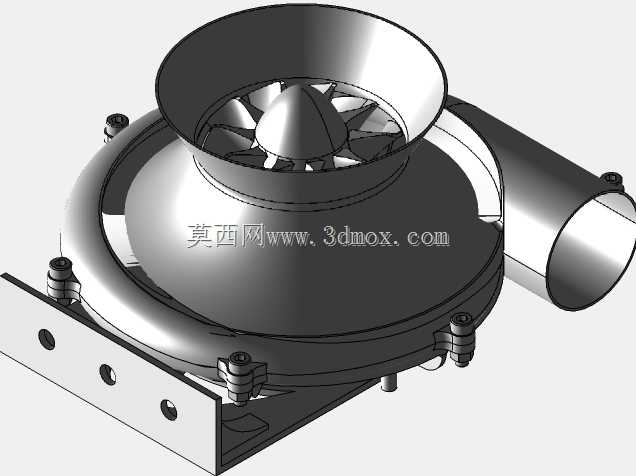

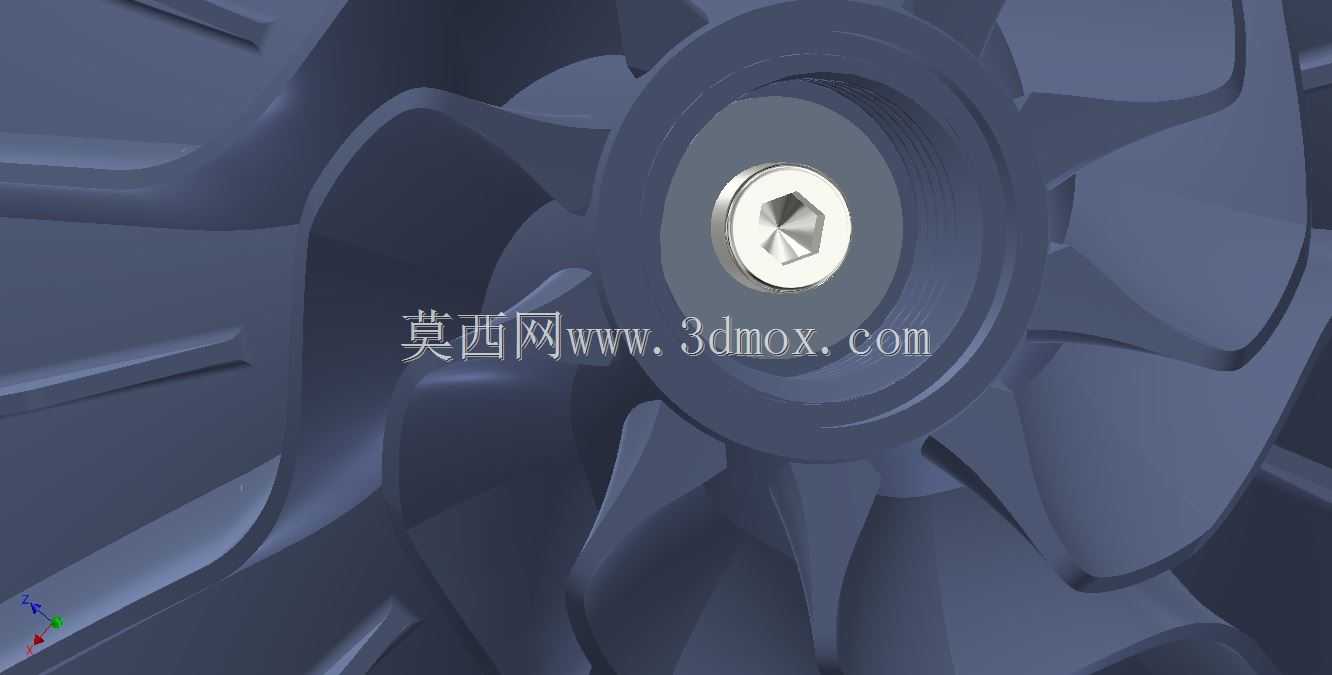

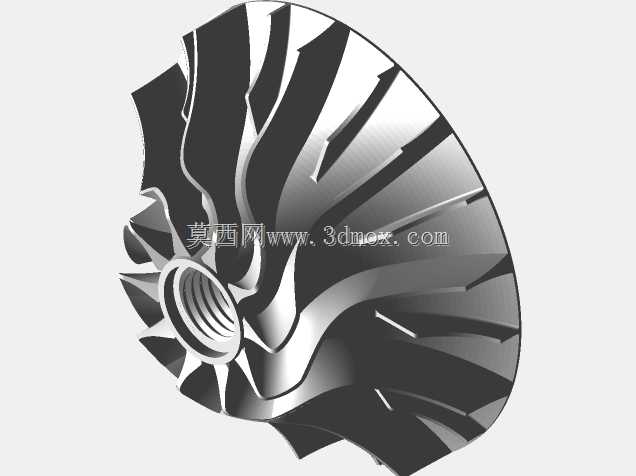

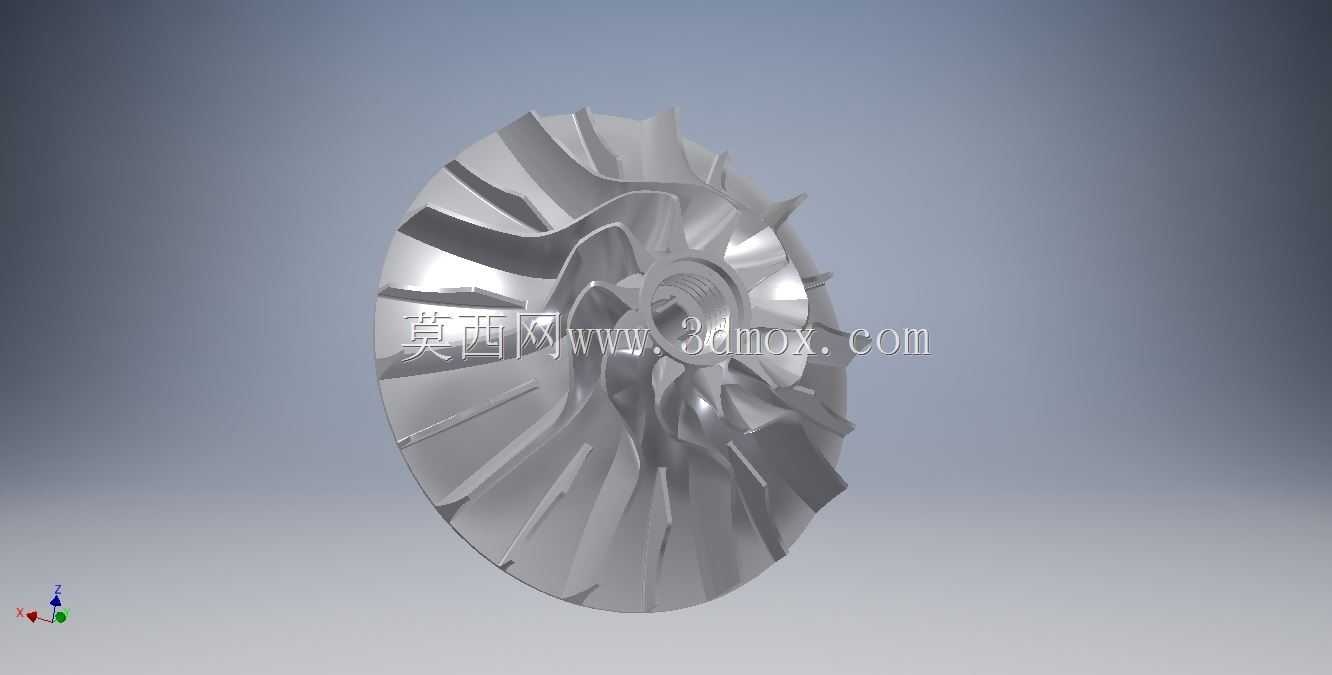

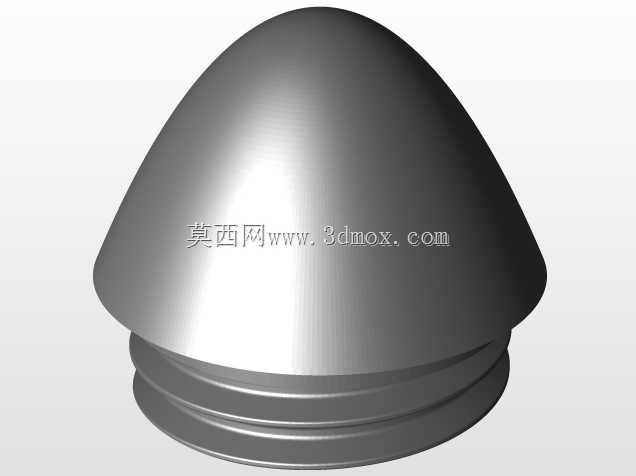

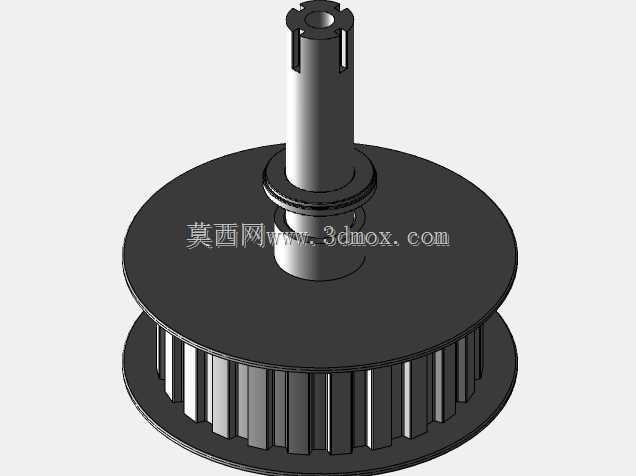

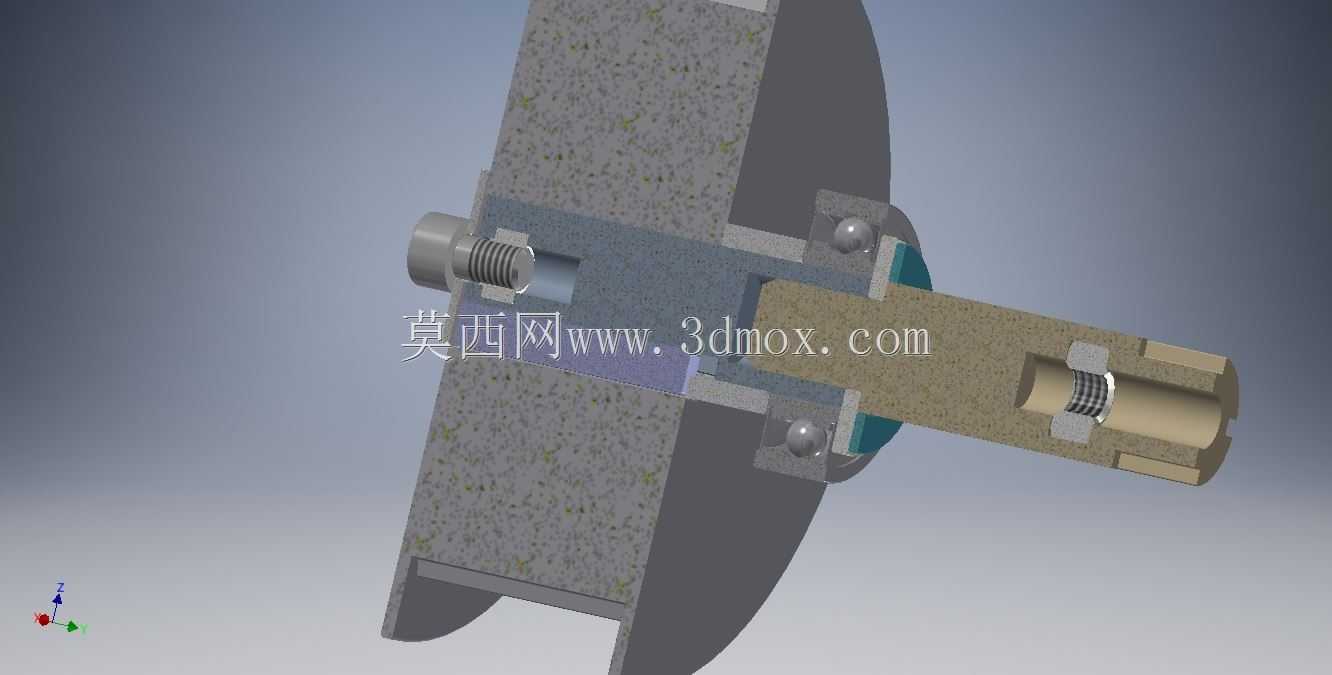

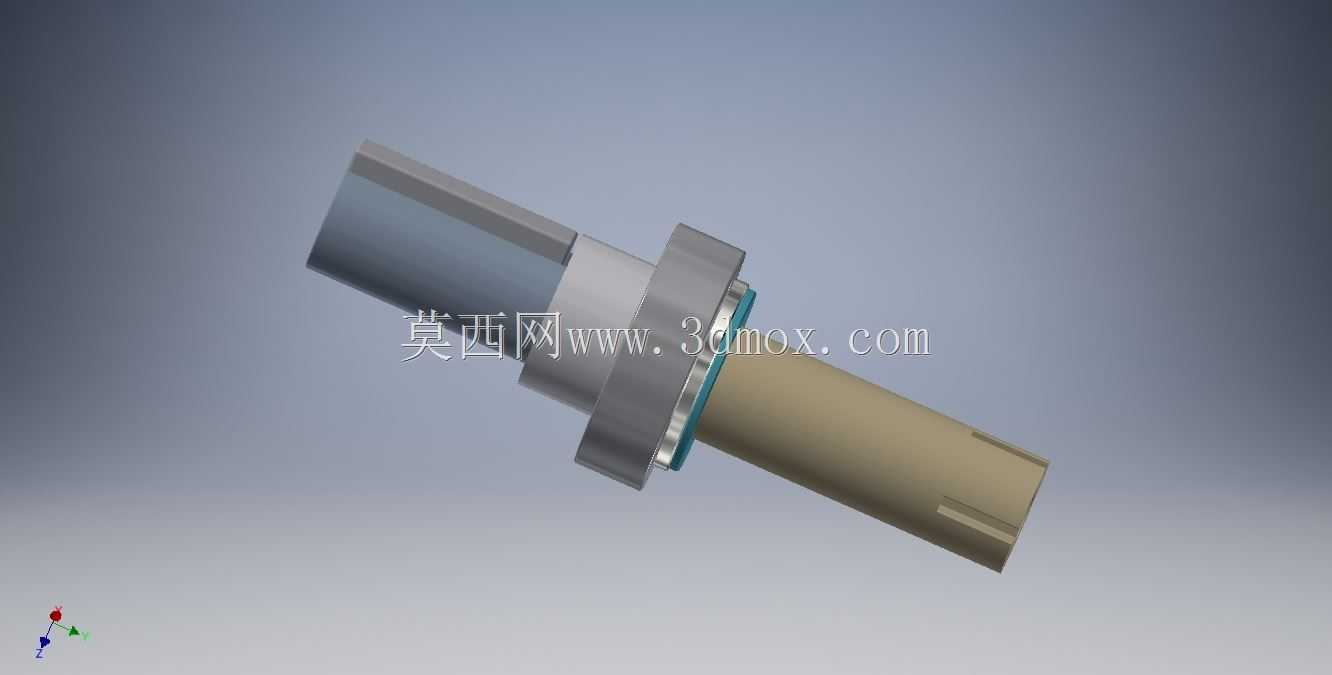

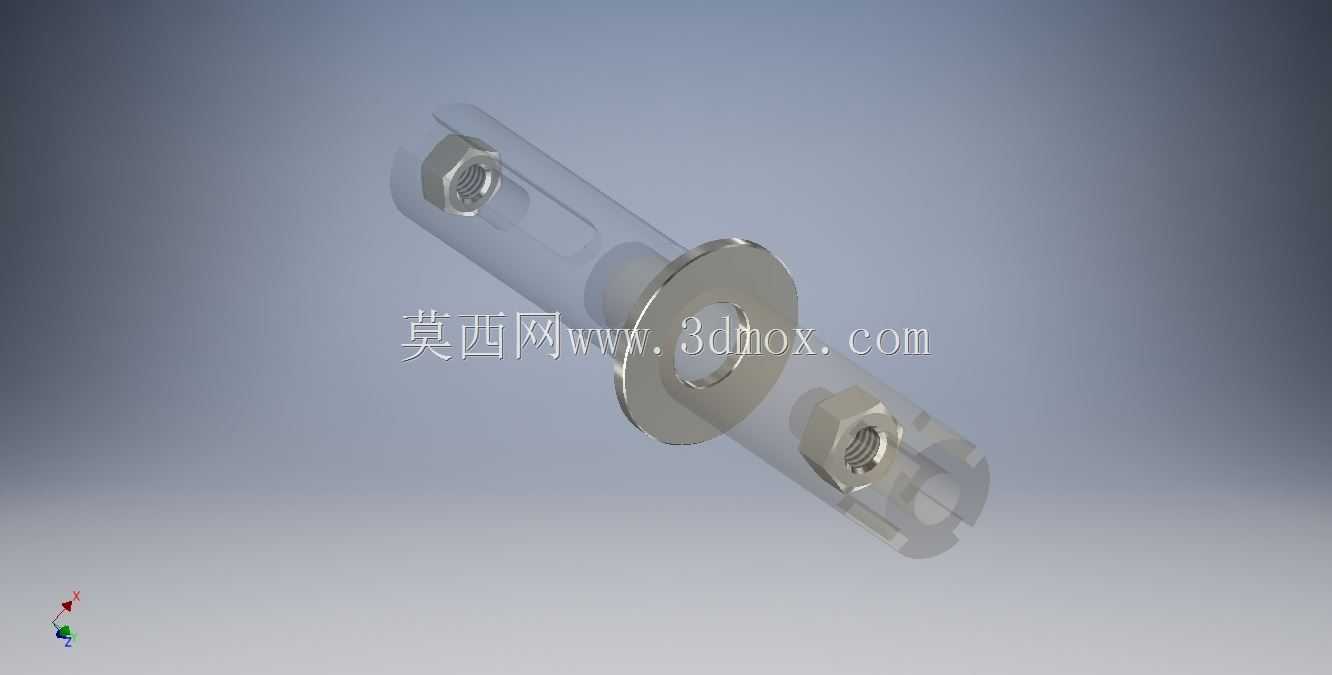

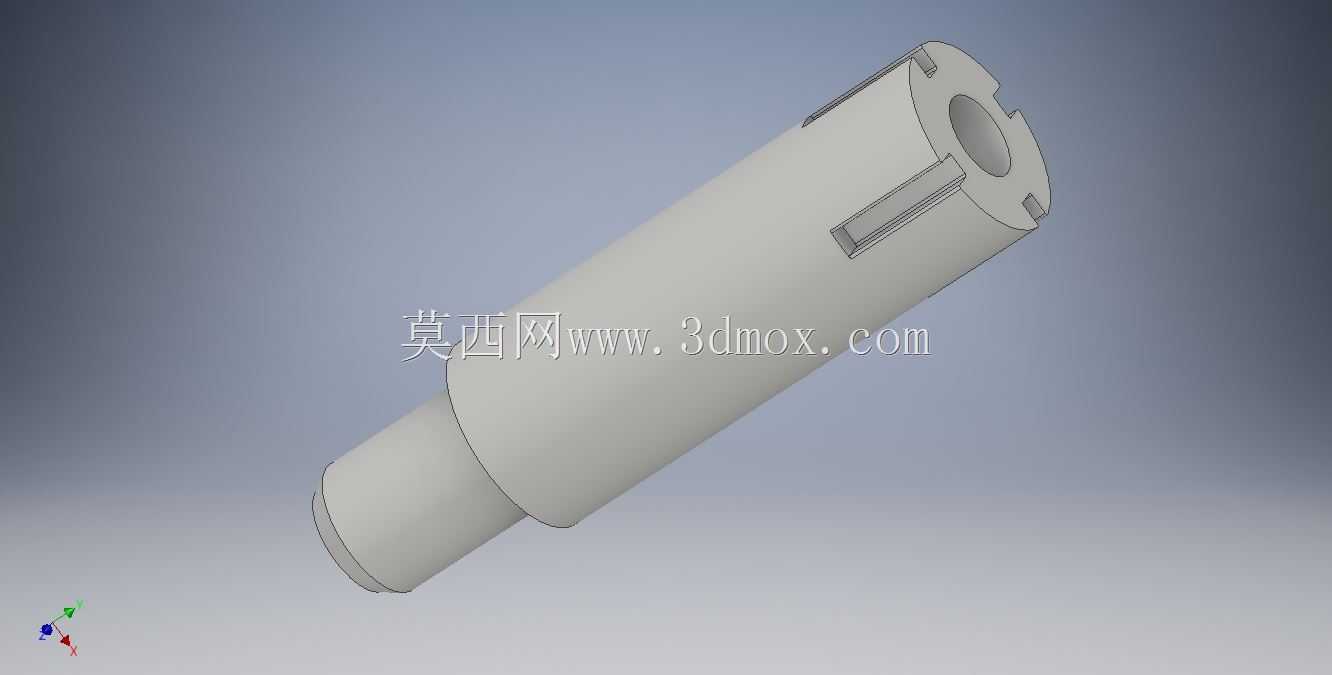

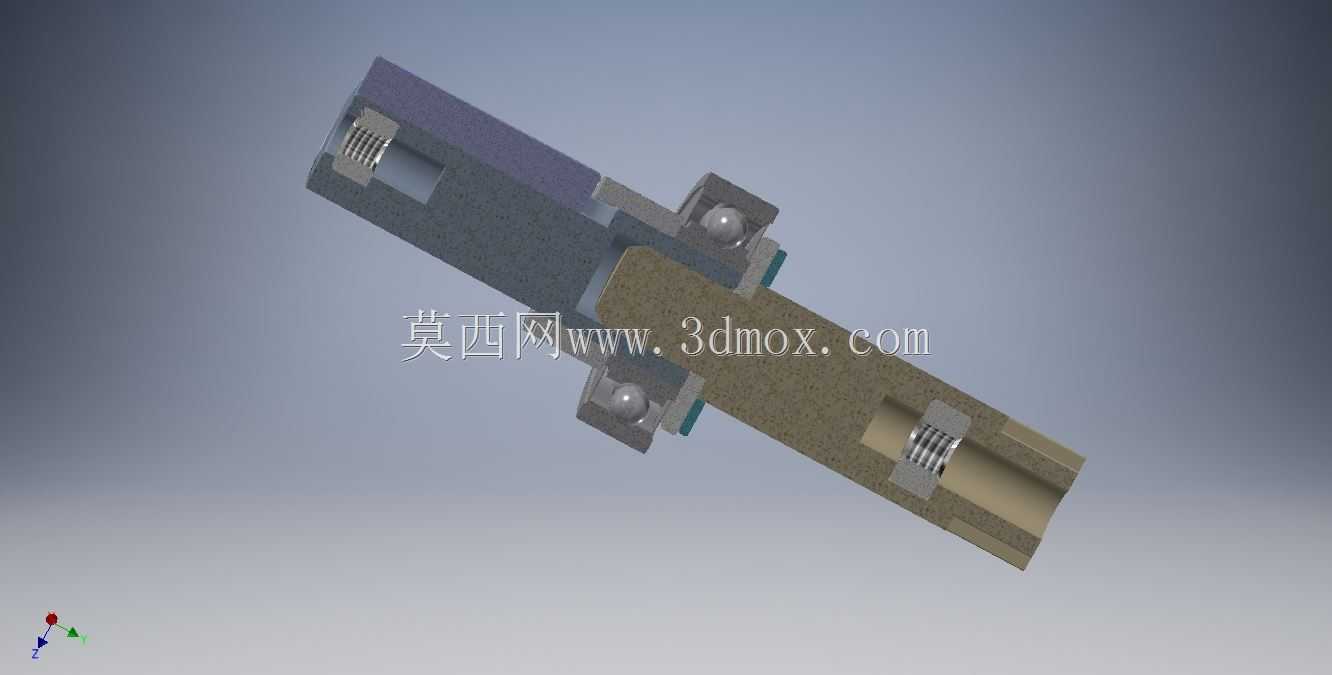

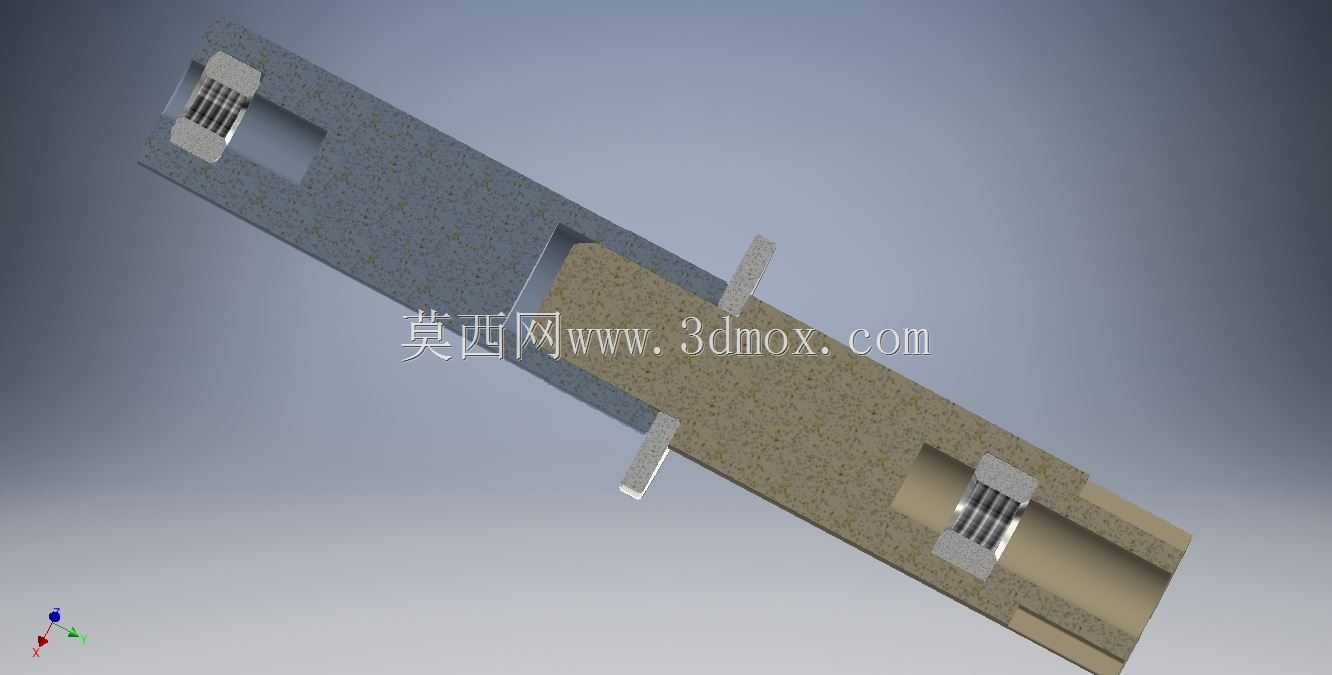

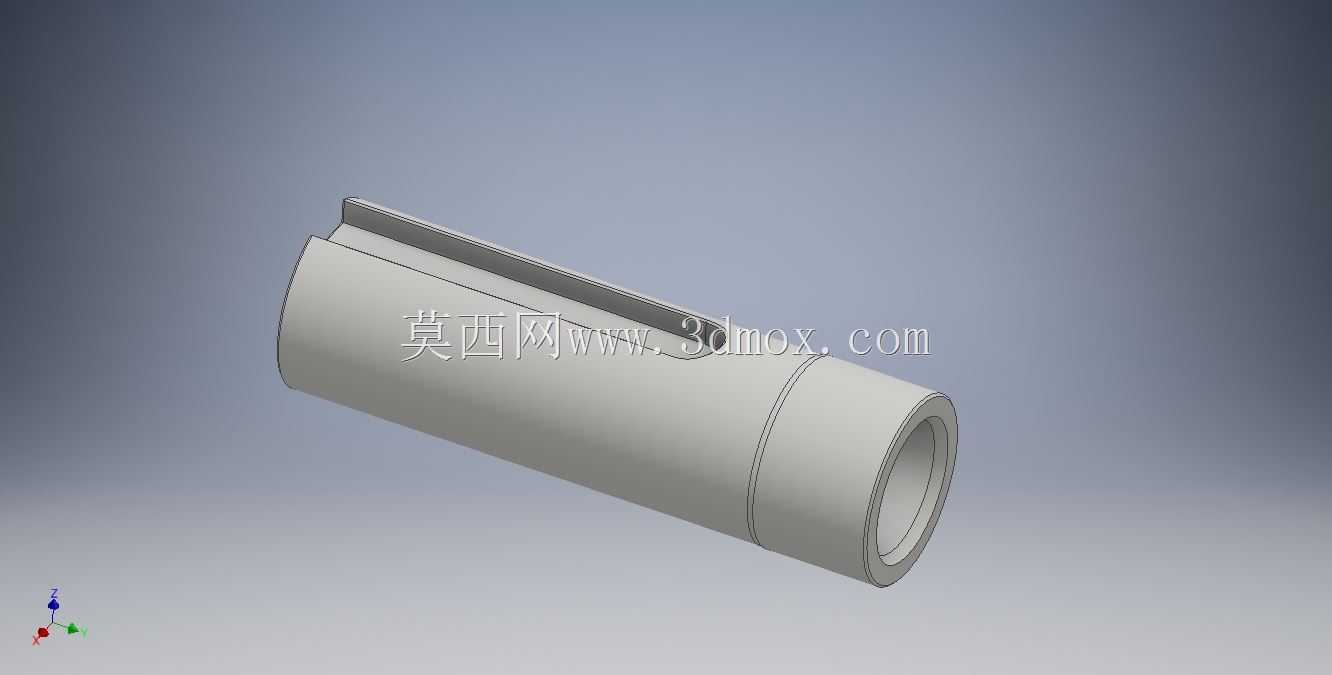

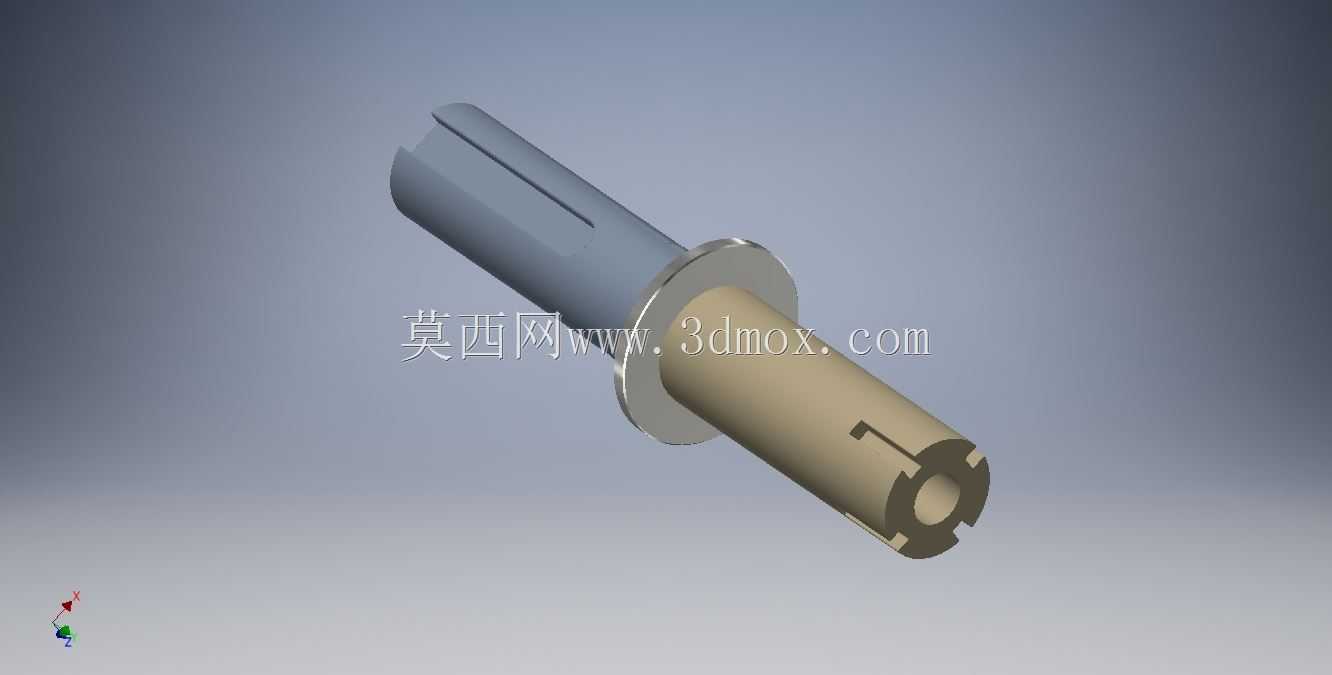

　　进气端采用轴向直入的集流器设计，集流器的弧面收敛段按照等加速流道型线打磨，进气口的圆角过渡完全消除直角突变带来的进气紊流，入口处的整流帽采用椭球流线型结构，和叶轮入口的间隙控制在0.5-0.8mm之间，既避免运行过程中热胀导致的刮碰，也能最大限度减少间隙漏气损失，叶轮采用长短叶片间隔排布的结构，长叶片负责主流道的能量传递，短叶片用来抑制叶道内的气流分离，叶片的出口安装角按照后弯式设计，相比径向叶片能获得更宽的高效运行区间，变工况下的喘振边界更宽，适配负载波动较大的应用场景。

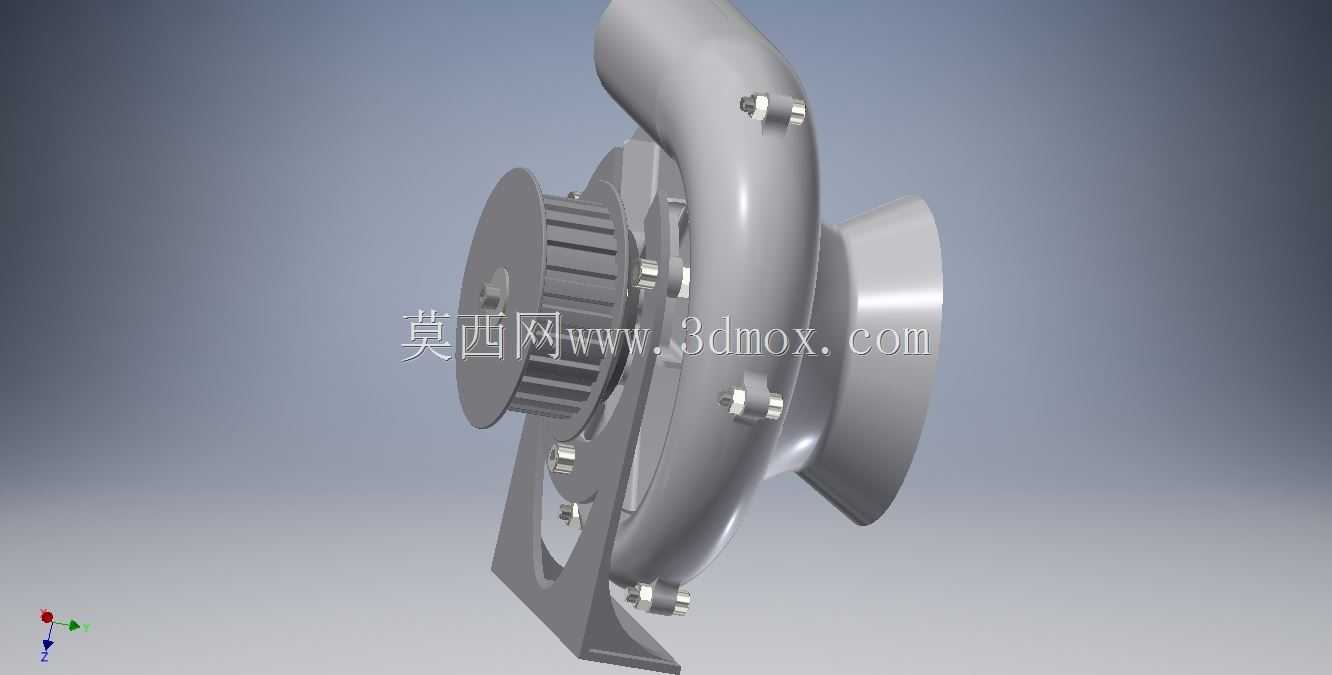

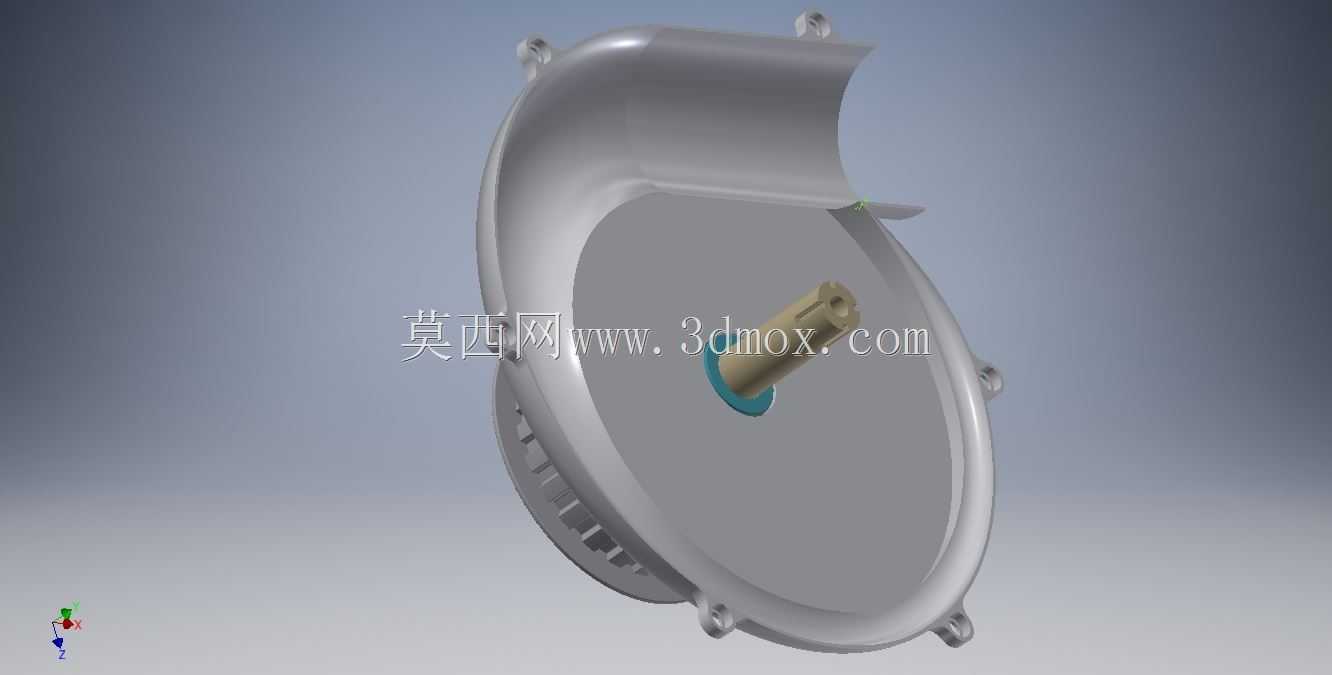

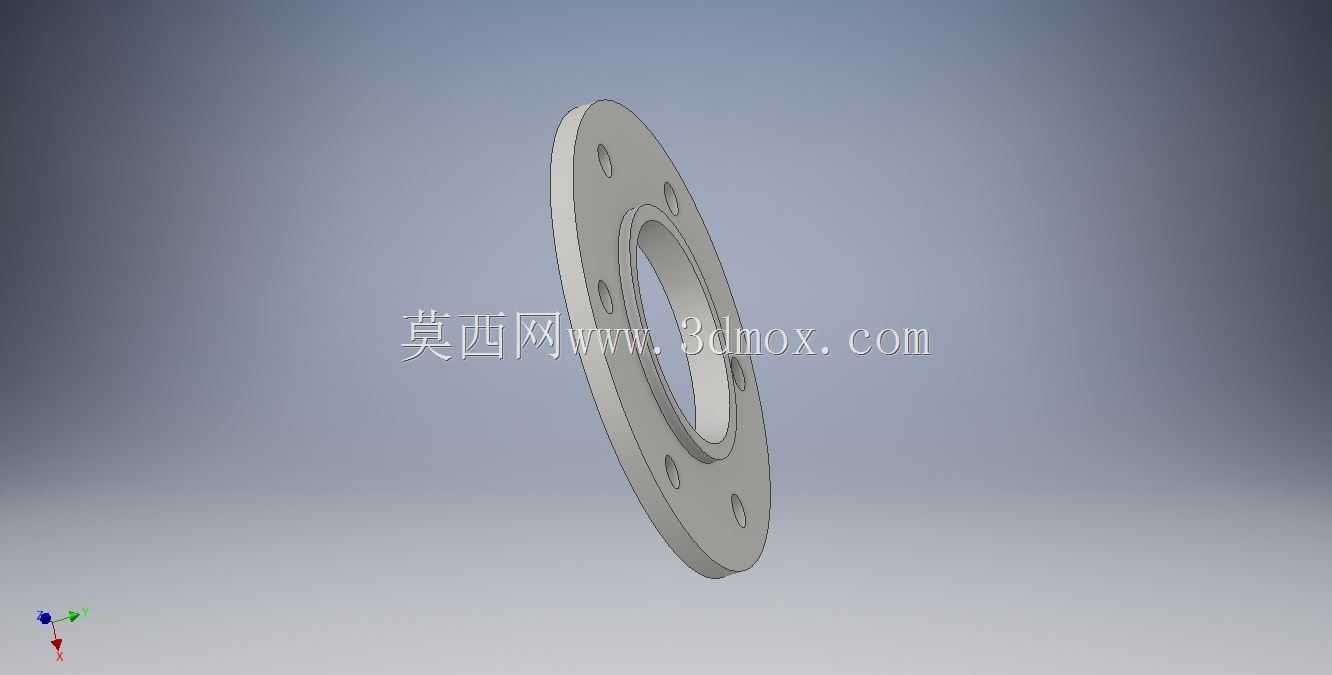

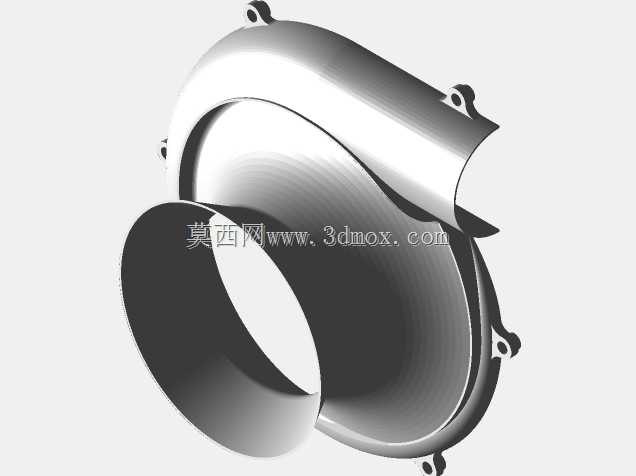

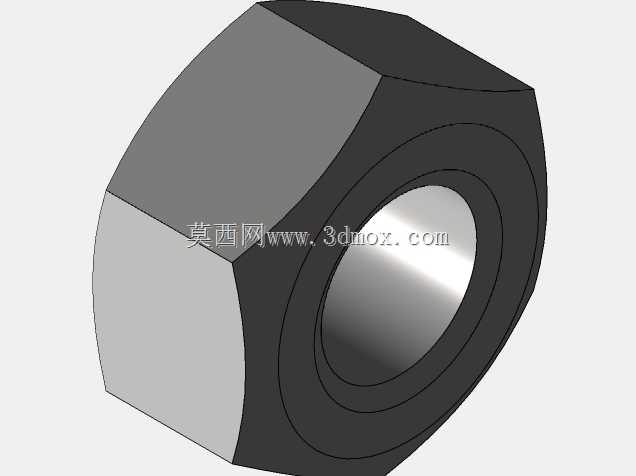

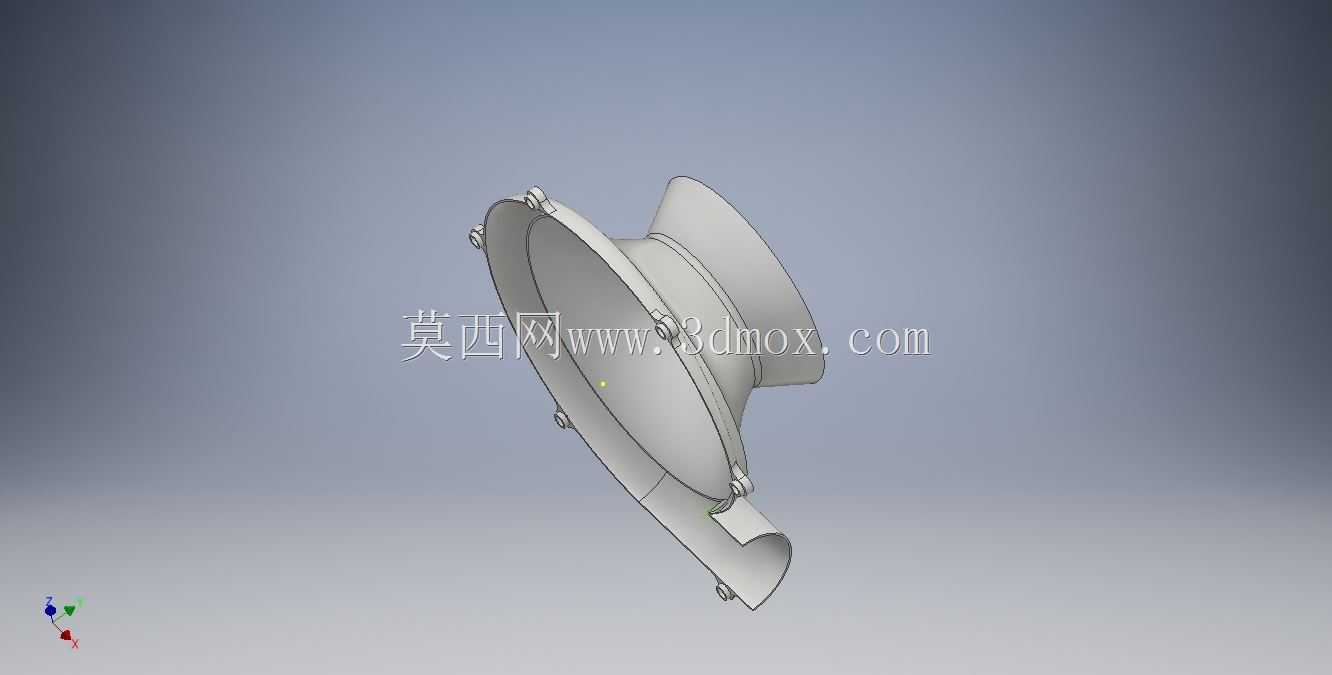

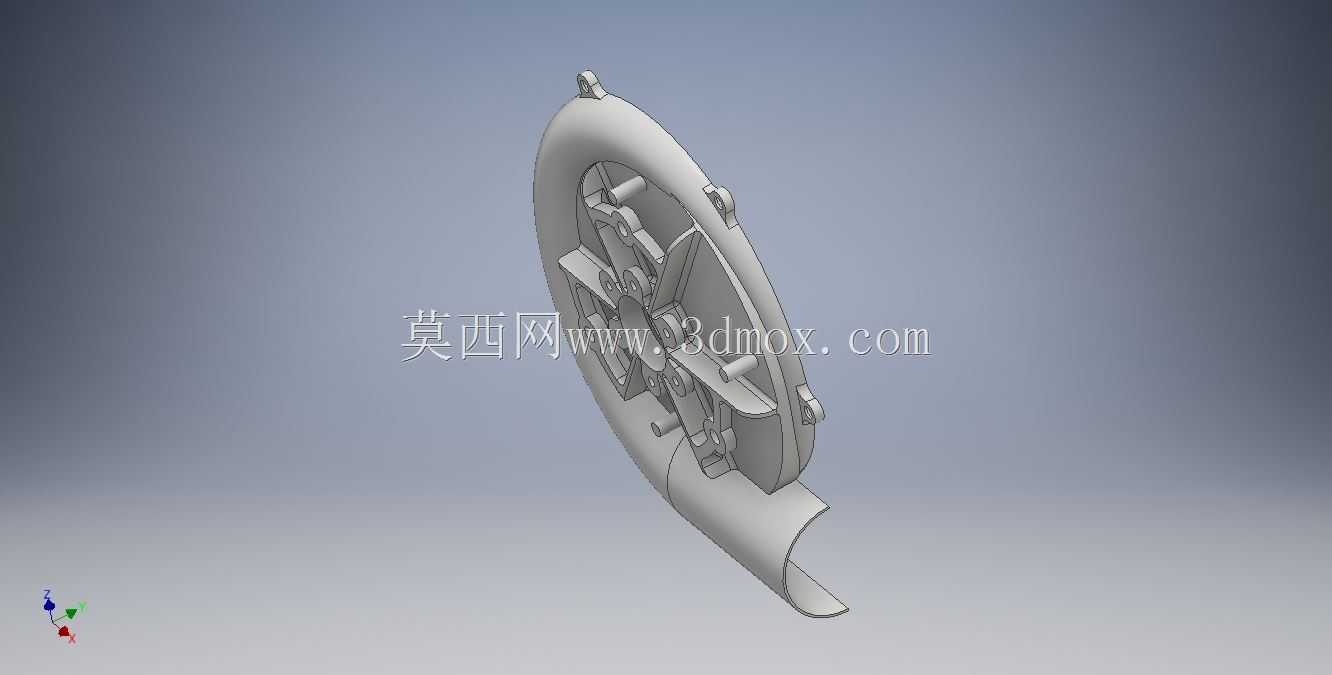

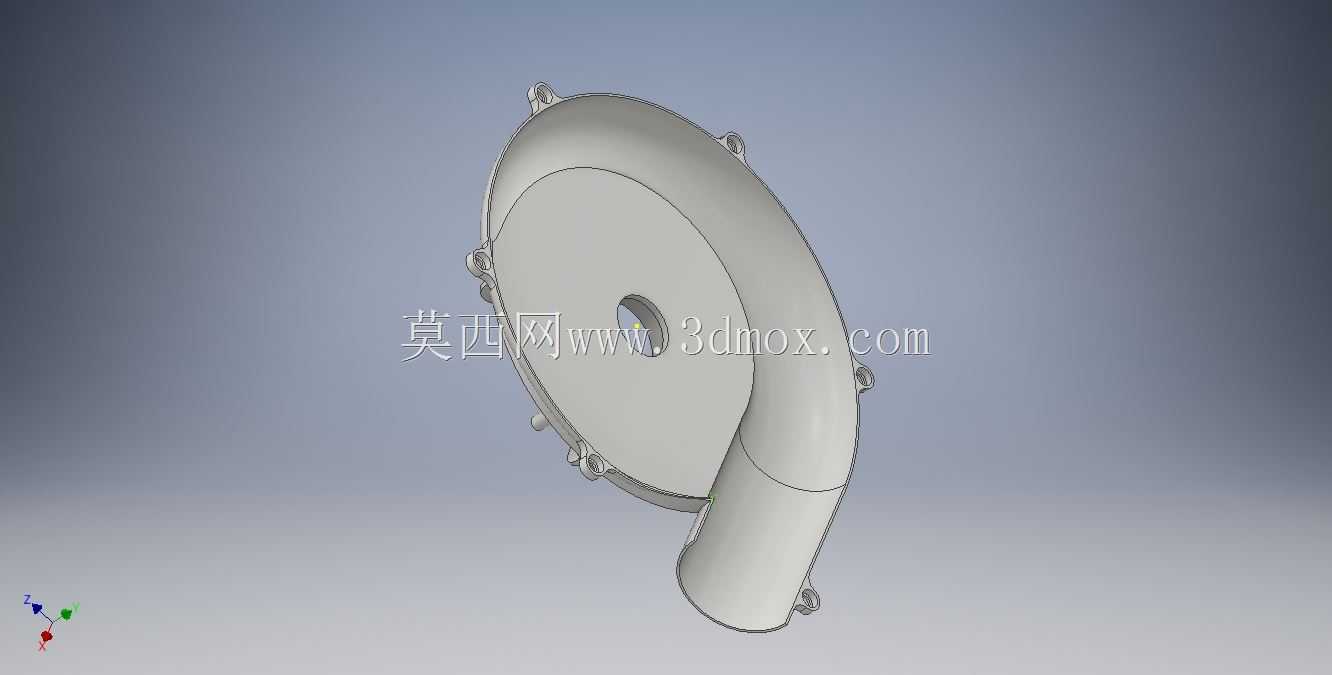

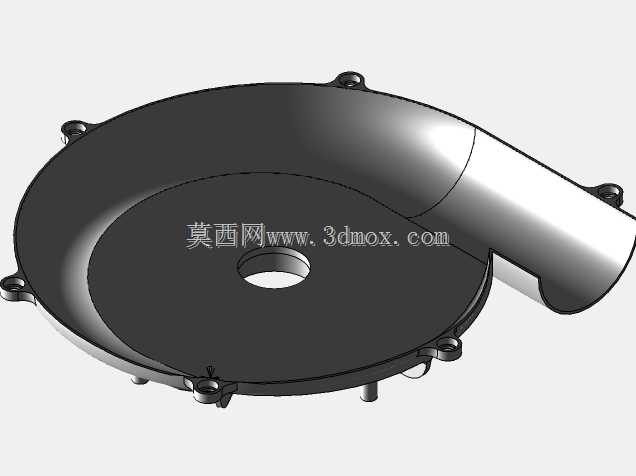

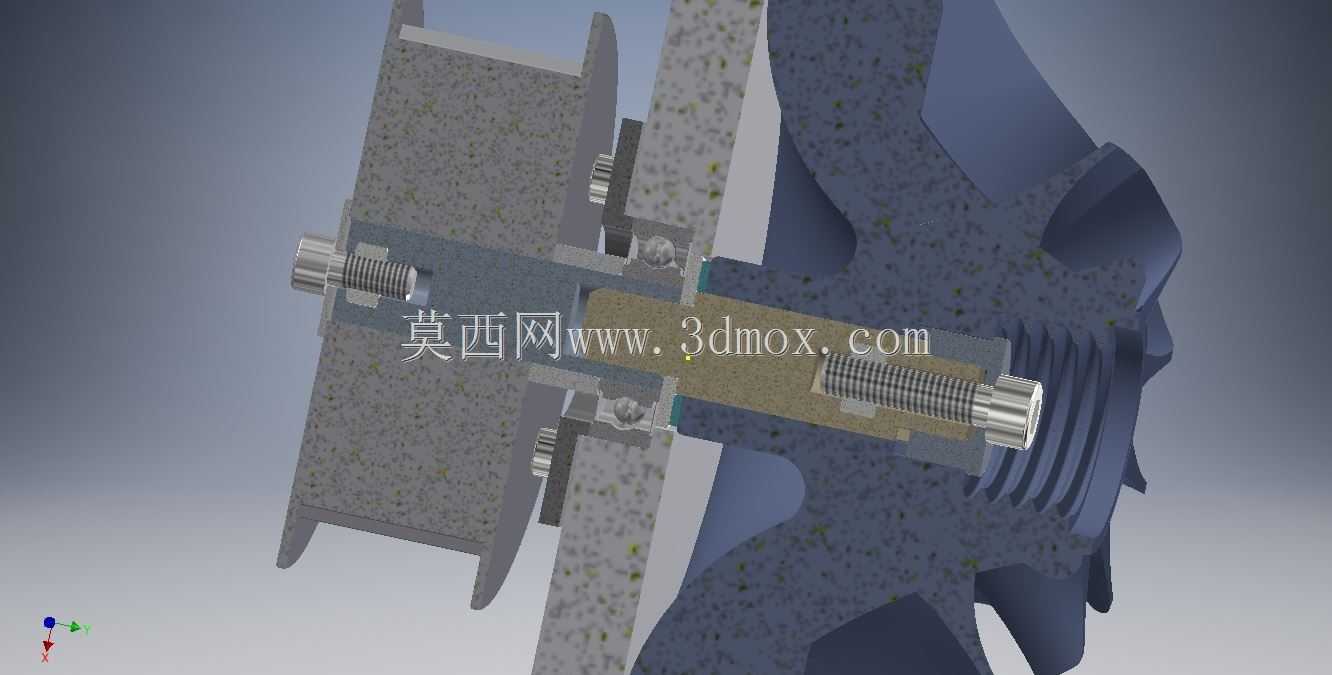

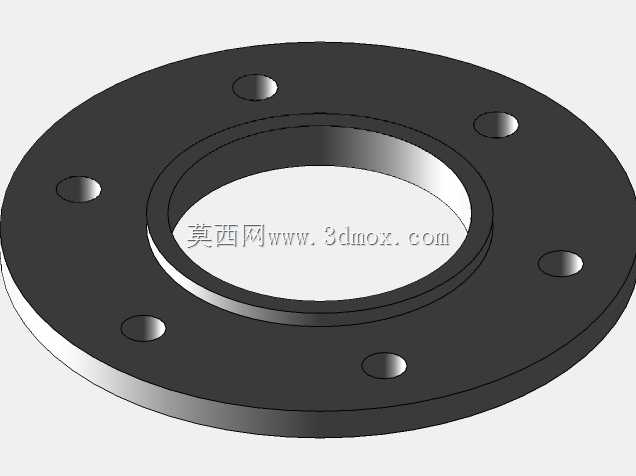

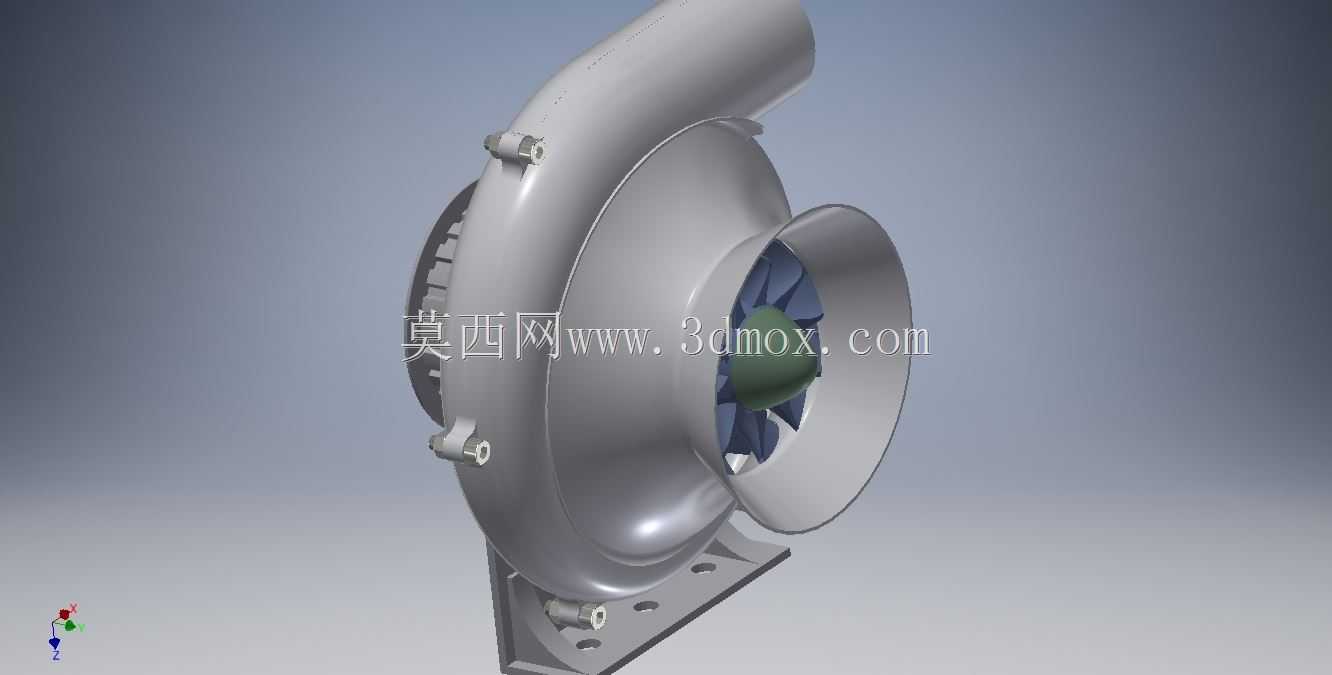

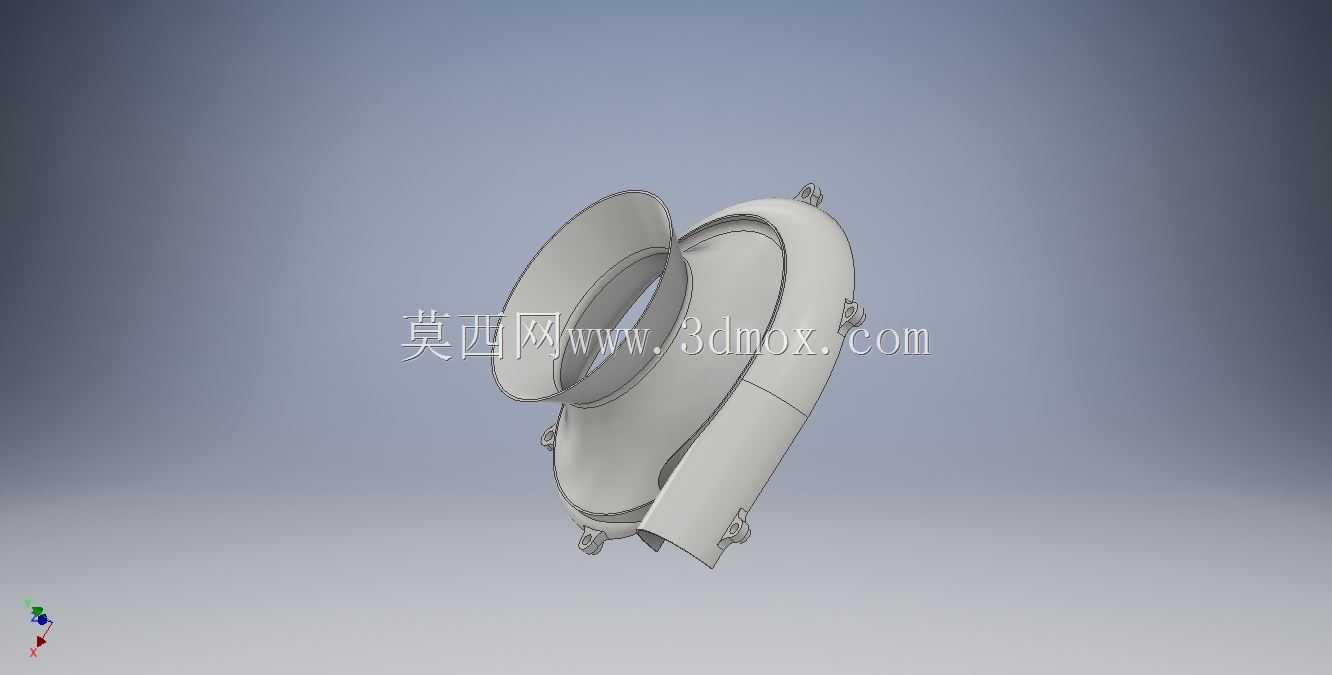

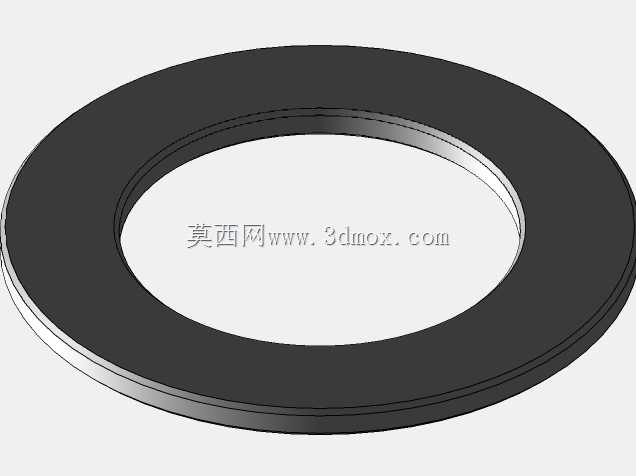

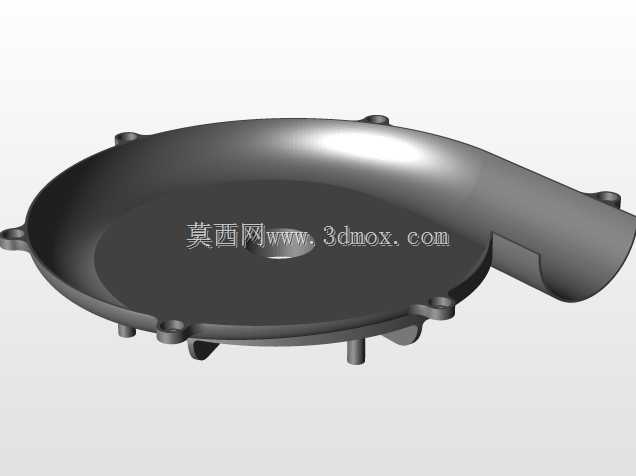

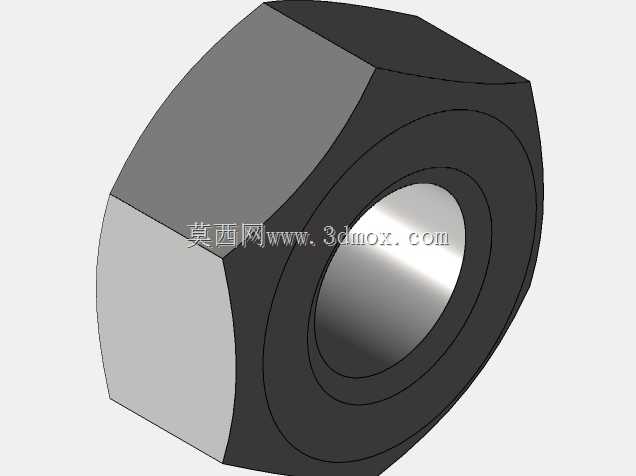

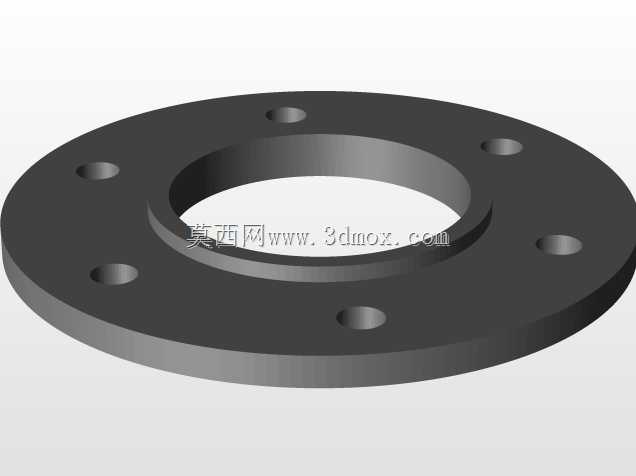

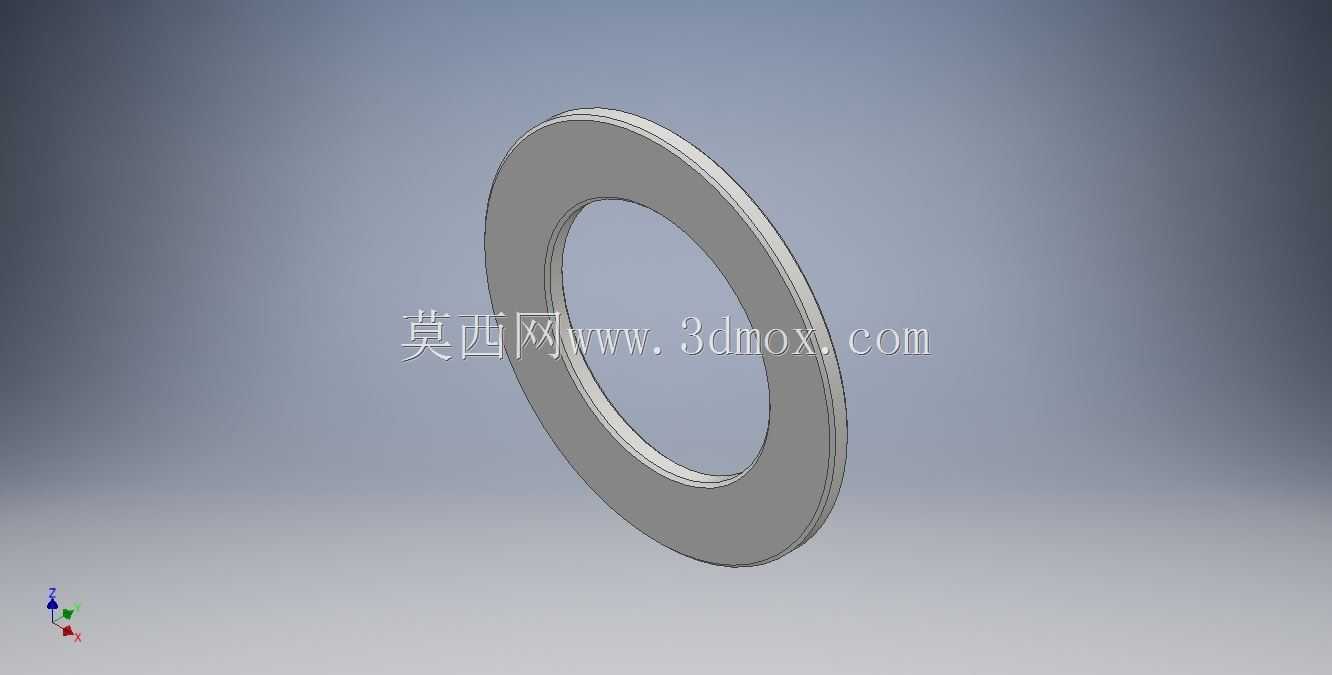

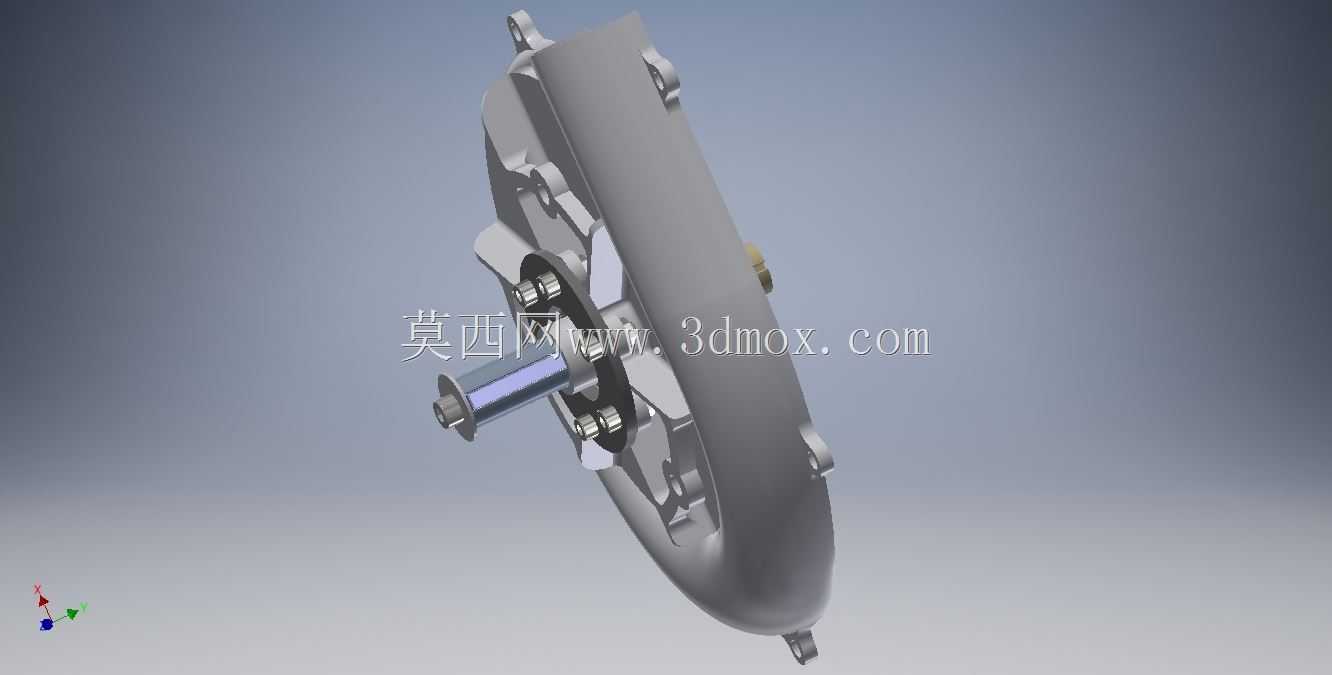

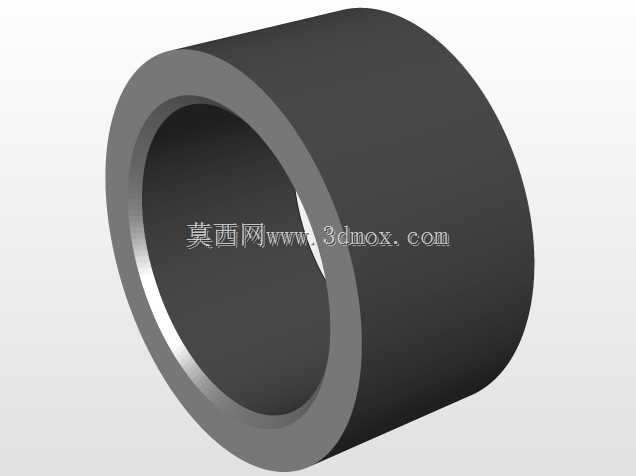

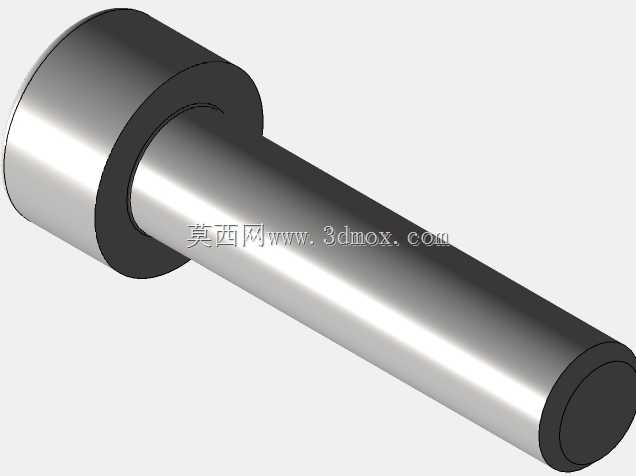

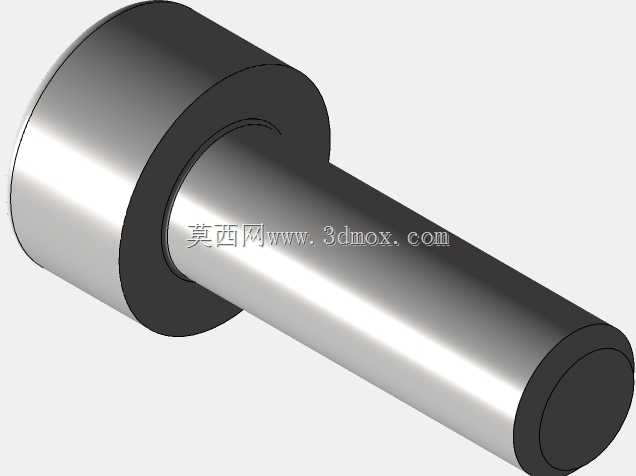

　　蜗壳部分采用环形截面的变径流道设计，从叶轮出口开始，流道截面顺着气流旋转方向逐步扩大，把叶轮甩出的高速气流的动能逐步转化为压力能，出口段采用切向引出的圆管结构，出口法兰的尺寸匹配常规DN50的管路连接标准，方便用户直接对接现有气路系统，不需要额外做转接法兰。壳体的连接采用周向均布的螺栓紧固结构，上下壳体的结合面做了密封槽设计，安装O型密封圈后可以保证0.3MPa工作压力下无泄漏，螺栓的排布间距按照密封设计规范控制在螺栓直径的6倍以内，避免结合面因为螺栓间距过大出现密封间隙。整机的轴向尺寸控制在220mm以内，径向最大尺寸不超过180mm，安装底座的孔距为120mm，整体安装占用空间小，适合集成在空间受限的设备内部，比如车载气源系统、小型工业制氧设备、燃料电池的空气供给单元里都能直接适配。设计过程中特意做了动平衡校验的结构预留，叶轮的前后端都预留了动平衡去重区域，装配前可以对叶轮组件做动平衡校正，平衡精度等级达到G2.5级，保证额定转速下运行的振动值控制在2.5mm/s以内，不会因为振动过大导致连接螺栓松动、轴承寿命缩短的问题。

　　另外在壳体的顶部和底部分别预留了测压接口和放油接口，测压接口可以方便用户现场安装压力传感器，实时监测压缩机的进出口压力，放油接口则方便维护时排出轴承腔里的废弃润滑油，不需要拆解整机就能完成日常维护操作。整个结构没有采用复杂的异形曲面，所有的铸造结构都符合砂型铸造的拔模角度要求，最小壁厚控制在4mm，不会出现铸造浇不足、冷隔的缺陷，加工面的余量预留均匀，后续机加工的工序简单，不需要定制特殊刀具就能完成所有加工工序，适合小批量量产的工艺要求。在流道设计上，特意对叶轮出口和蜗壳入口的匹配做了反复调整，避免出现气流冲击蜗壳舌部的问题，降低运行过程中的气动噪声，实测额定工况下的整机噪声比同参数的常规离心压缩机低3-5分贝，适合对噪声有一定要求的室内安装场景。
