MEUS电子灌封式电源变压器外壳结构

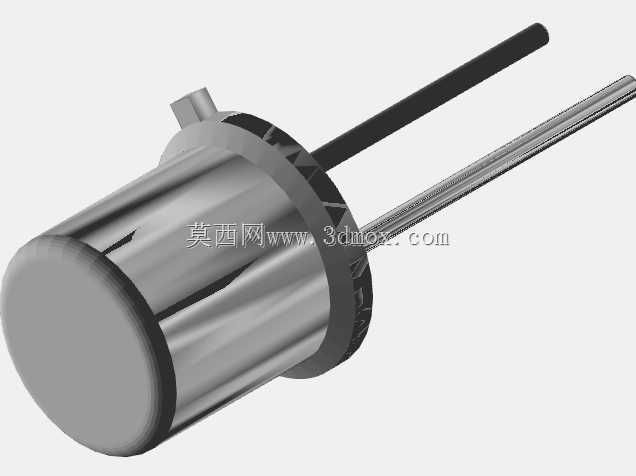

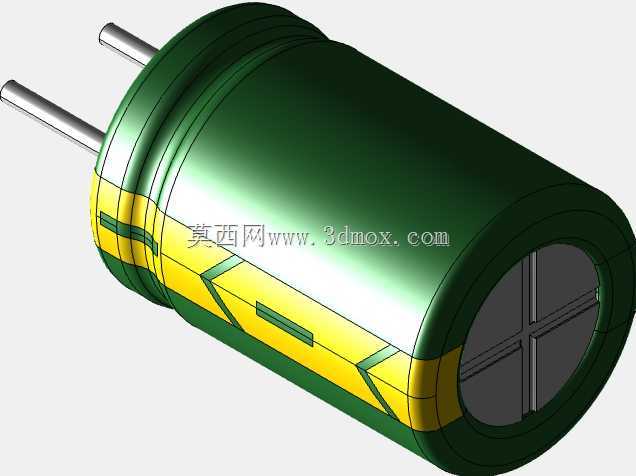

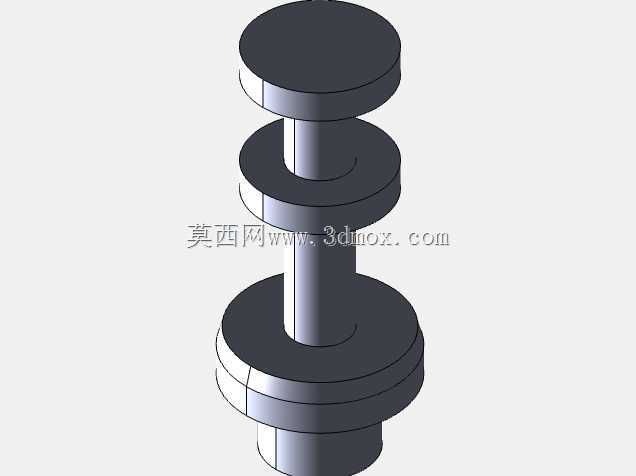

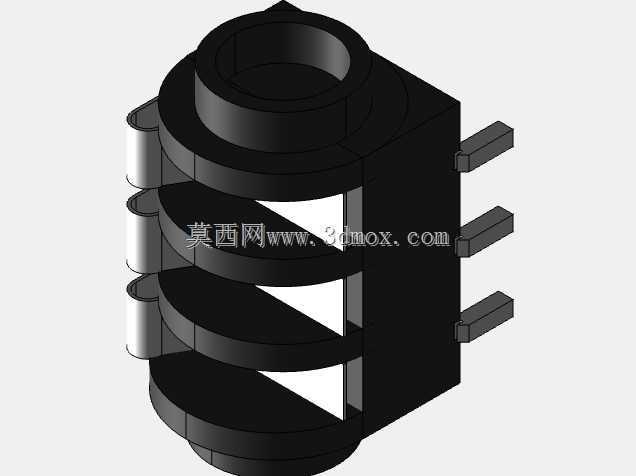

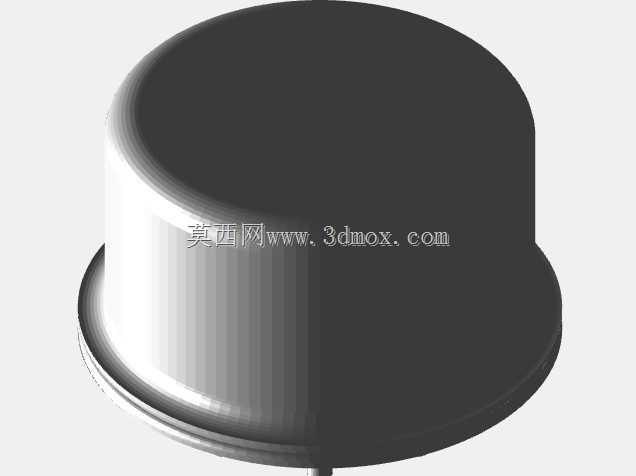

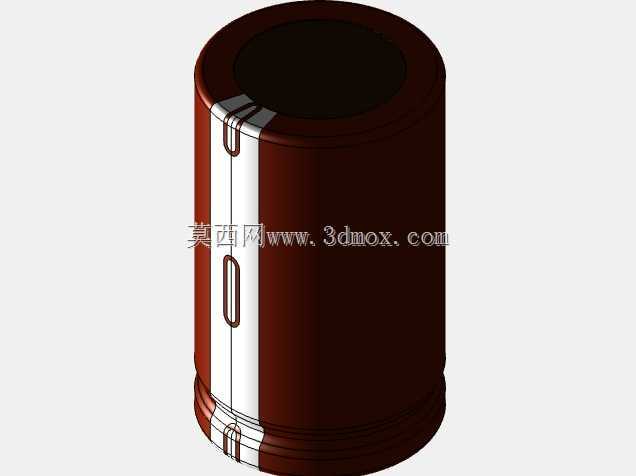

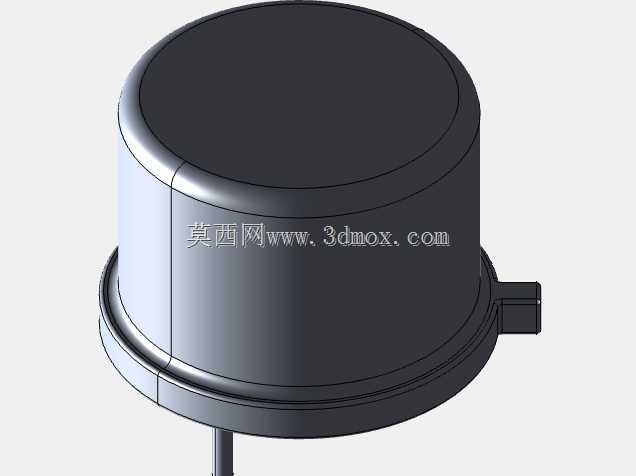

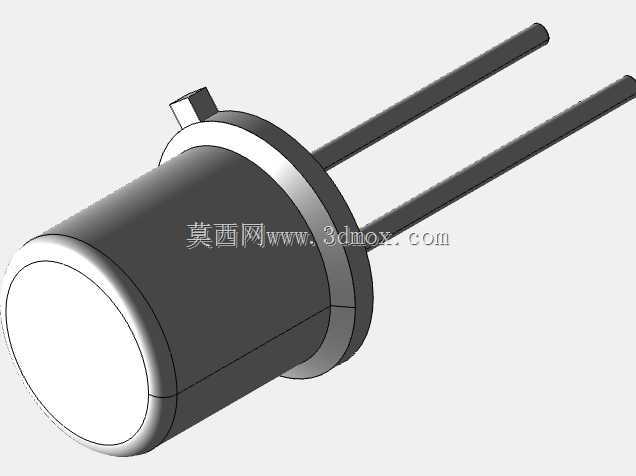

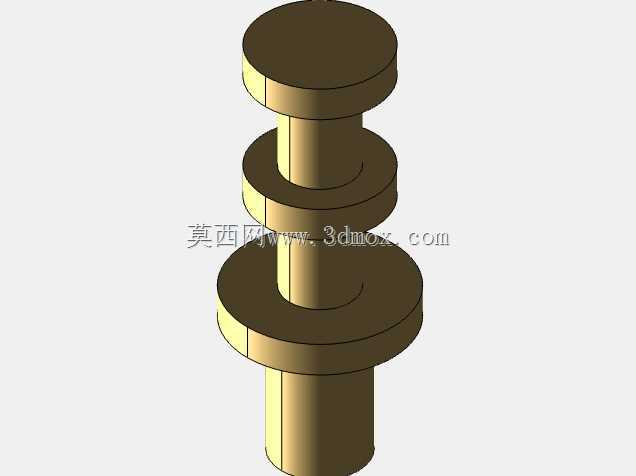

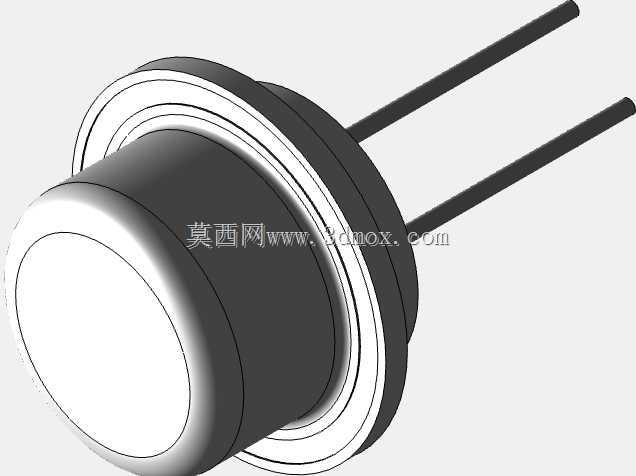

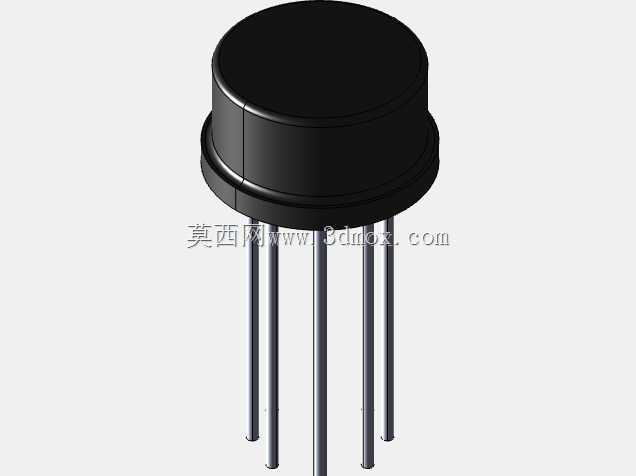

　　在低压工控板卡、小型消费类电源、车载辅助供电模块这类对安装空间有严格限制的场景里，灌封式电源变压器的外壳结构直接决定了组件的绝缘可靠性、装配适配性与长期运行稳定性。这款外壳采用阶梯式圆柱造型，并非随意的外观设计，而是完全匹配自动化产线的插装、灌封、点胶固化全流程工艺要求。从结构细节来看，外壳主体为直筒段，顶部做全封闭平面设计，底部延伸出一圈窄边凸缘，凸缘的外径比主体直筒段大2.3mm，这个尺寸差是经过多轮装配验证的：直筒段的内径刚好卡合变压器绕制完成的线包骨架，过盈量控制在0.15-0.2mm之间，既可以在灌胶前实现线包的预固定，避免绕线组在灌封过程中出现偏移导致的磁隙偏差，又不会因为过盈量过大造成骨架挤压变形，损伤漆包线的绝缘层。

　　底部凸缘的厚度设置为1.2mm，这个厚度兼顾了两个核心需求：一是在PCB板插装时，凸缘可以作为安装限位面，当外壳插装到PCB对应开孔后，凸缘下表面与PCB板面完全贴合，控制变压器本体离板高度为4.7mm，预留出足够的走线空间，避免线包引脚与板上其他贴片元件发生干涉；二是凸缘的存在可以在灌封环氧胶时形成挡胶边，不需要额外粘贴高温挡胶胶带，减少产线工序步骤，降低批量生产的辅料成本。外壳的内壁做了细微的磨砂纹理处理，不是为了外观质感，而是为了提升环氧灌封胶与外壳内壁的结合力，避免在高低温循环测试中，因为塑料外壳与环氧胶的热膨胀系数差异出现胶层脱壳，导致内部线包受潮、绝缘性能下降的问题。

　　顶部的封闭平面厚度为1.8mm，这个厚度可以承受灌胶时的注胶压力，不会出现顶部鼓胀变形，同时平面的平面度控制在0.1mm以内，适配自动化产线的真空吸嘴取料要求，吸嘴吸附时不会出现漏气偏移，满足SMT产线每小时12000点的贴装节拍要求。从安装边界来看，这款外壳的最大外径为18.5mm，总高度为15.2mm，对应的PCB安装开孔直径设置为16.3mm即可满足装配要求，引脚的排布位置完全适配行业通用的EE16型磁芯骨架的引脚间距，不需要对现有成熟的电源PCB设计做大幅修改，就可以直接替换同规格的开放式变压器，替换后可以将电源模块的抗震动性能提升40%以上，适合用在有持续震动的工业设备、车载电子场景中。在实际选型应用中，这类外壳封装的变压器通常用在输出功率5-15W的小功率电源场景，比如工控PLC的辅助供电模块、智能家居的主控板电源、车载USB充电模块的隔离变压环节，外壳的绝缘等级可以达到Class B级，配合内部的环氧灌封，可以实现AC4000V的初次级绝缘耐压，满足多数低压电气设备的安规要求。设计过程中还特意规避了外壳内壁的拔模斜度过大的问题，将拔模斜度控制在0.5度以内，避免因为斜度过大导致线包与外壳内壁之间的灌封胶层厚度不均，局部胶层过薄的位置在长期热老化后出现绝缘薄弱点。

　　外壳底部的凸缘上还预留了三个均匀分布的点胶缺口，当外壳插装到PCB上之后，可以通过这三个缺口点固定胶，将外壳与PCB牢固粘接，在强震动场景下不会出现引脚脱焊、外壳移位的问题。不同于开放式变压器需要额外包裹绝缘胶带的工艺，这种一体化外壳结构在装配时只需要将绕制好、焊完引脚的线包从底部塞入外壳，注满环氧胶待固化后即可完成整个变压器的封装，生产流程更短，产品一致性更容易控制，批次之间的耐压参数离散性可以控制在5%以内，远低于开放式变压器15%的参数离散水平。在散热设计上，外壳顶部的平面可以在整机装配时贴合设备内部的导热硅胶垫，将变压器工作时产生的热量通过外壳直接传导到设备的金属壳体或者散热片上，比同功率的开放式变压器的工作温升低8-10℃，可以有效延长漆包线与磁芯的使用寿命，在额定负载下的平均无故障工作时间可以提升30%以上。
