多色模块化连接基座结构设计

　　这类模块化连接基座在工业传感配套安装、小型模块化设备搭建场景中应用十分广泛，日常在自动化产线的传感点位布设、桌面级实验装置的快速搭建、模块化教具的组合装配环节都能见到这类结构的身影。从实际使用角度出发，这类基座核心承担两个核心作用，一是作为传感模块、功能模块的承载支撑结构，将上方搭载的功能元件稳定固定在指定安装位，抵消设备运行过程中产生的微幅振动，避免功能元件出现位置偏移影响检测或运行精度；二是作为模块间的快装连接接口，通过自身的卡扣式结构实现不同功能模块的快速拼接，无需额外螺丝、焊接等固定工序，大幅缩短模块组装、点位调整的作业时长。

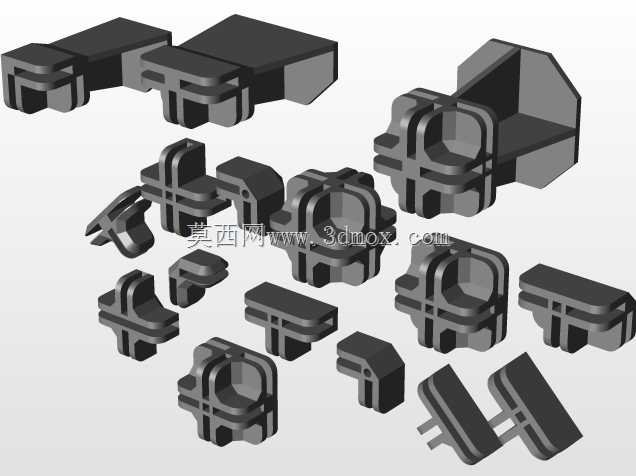

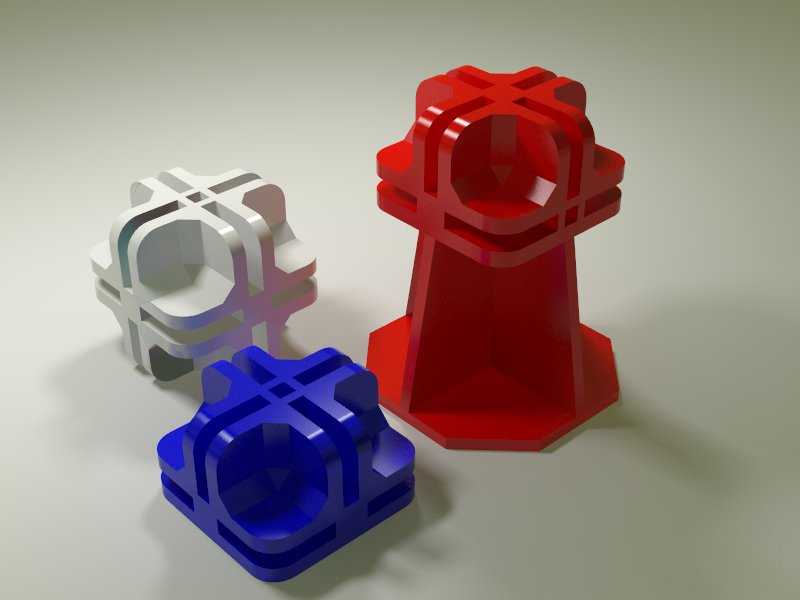

　　从结构设计逻辑来看，这款基座采用了上下分段的结构形式，下部为带锥度过渡的支撑段，底部为六边形安装接触面，相比圆形接触面拥有更好的防转特性，安装后不会因外力触碰出现周向转动，锥度过渡段在保证支撑强度的前提下，减少了不必要的材料冗余，同时能将上部承载的载荷均匀分散到底部安装面，避免应力集中导致的结构断裂。上部为十字交叉式的卡扣连接结构，四个方向均设置了适配的卡槽与卡凸结构，可实现同规格模块在四个水平方向的任意拼接，也可实现上下层模块的堆叠连接，适配不同的搭建组合需求。卡扣结构的配合公差经过反复校核，既保证拼接后无明显旷量，不会出现连接松垮的问题，又能在需要拆解时通过适度外力完成拆卸，不会出现卡扣断裂、结构卡死的情况。

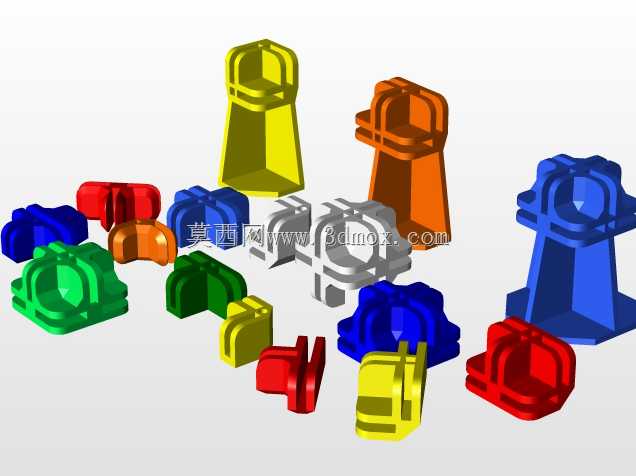

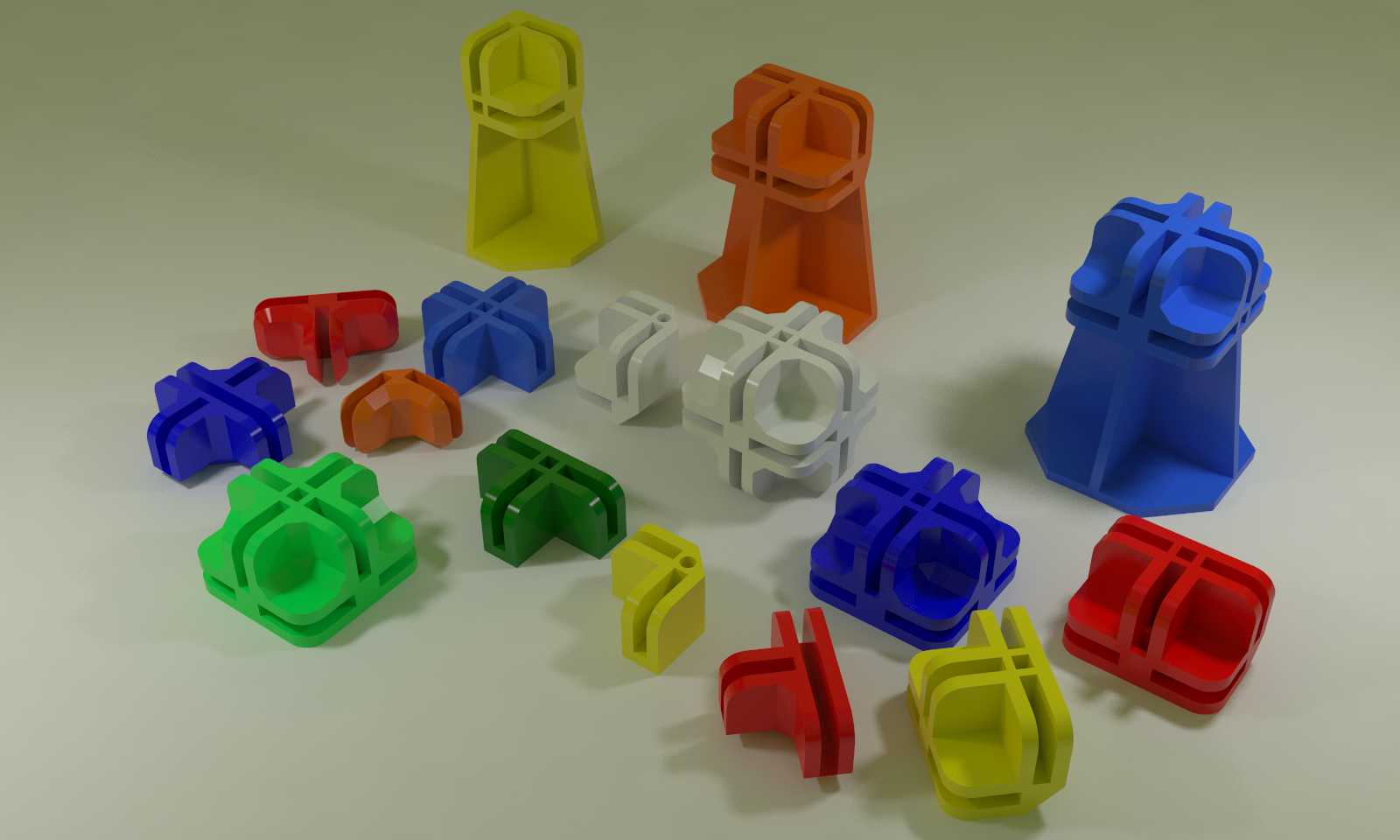

　　从安装边界尺寸来看，这款基座的底部六边形安装面对边距离适配常规的工业铝型材槽位安装标准，可直接卡入20系列、30系列铝型材的标准槽位，也可通过底部预留的沉孔采用M3、M4规格的螺丝完成固定，安装适配性较强。整体高度控制在常规传感模块的安装高度区间，安装后上方搭载的传感元件检测面刚好处于常规产线检测的标准高度范围，无需额外加装增高垫或调整支架。上部连接结构的卡槽尺寸统一为标准模块化接口尺寸，可兼容同系列的功能模块、转接模块、端盖模块，不同颜色的基座除了外观区分外，实际结构尺寸完全一致，可根据现场的模块功能分区选用不同颜色的基座做视觉区分，比如红色基座用于安装检测类传感模块、蓝色用于安装信号转接模块、白色用于安装终端执行模块，方便后期设备运维时快速识别不同功能点位，减少运维排查的时间成本。

　　在结构强度设计上，基座的壁厚采用均匀等厚设计，整体壁厚控制在2mm左右，既满足常规工业场景下的承载需求，单基座可承载不超过5kg的上方模块重量，完全覆盖常规传感模块、小型功能模块的重量范围，又能适配注塑加工的工艺要求，注塑生产时不会出现缩痕、缺料、翘曲等工艺缺陷，量产一致性较好。支撑段与上部卡扣结构的连接处做了圆角过渡处理，避免直角连接处的应力集中，在承受侧向冲击载荷时，圆角过渡结构可分散集中应力，降低连接处断裂的风险。卡扣的卡接面做了微小的拔模斜度设计，既方便注塑生产时的脱模，又能在卡接时形成一定的预紧力，保证连接后的结构稳定性，长期使用也不会出现卡扣松脱的问题。

　　实际现场使用中，这类模块化基座相比传统的固定式安装支架，灵活性优势十分明显，当产线需要调整检测点位、增减功能模块时，无需重新打孔、制作新的安装支架，只需通过卡扣结构增减对应模块即可，调整作业可在数分钟内完成，大幅降低产线调整的停机时间。同时统一的接口标准也减少了备件的储备种类，运维时只需储备同规格的基座即可适配不同功能的模块，无需为不同模块准备对应的安装支架，降低备件库存压力。在教学实验场景中，这类模块化基座可配合不同的功能模块快速搭建各类实验装置，学生可根据实验需求自由组合模块结构，无需复杂的加工工序，就能快速验证不同的结构搭建方案，提升实验教学的效率。
