5厘米规格24V直流轴流散热风机结构

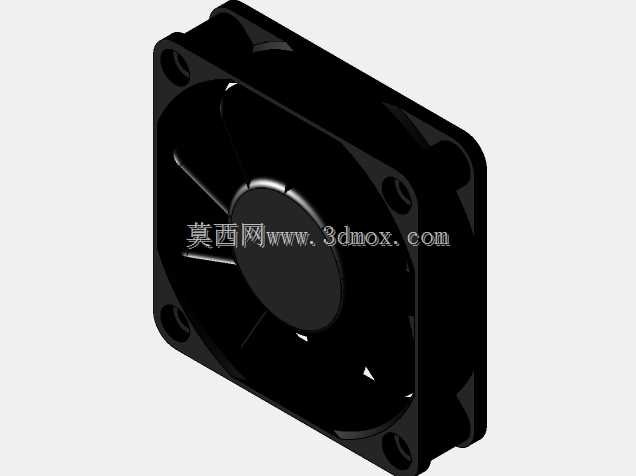

　　做电子设备结构设计快十二年，经手的散热选型没有上百也有八十，这次拿到的5cm见方直流轴流风机模型，刚好是工控、小功率电源、嵌入式设备里最常用的规格，很多刚入行的工程师选散热件总盯着风量参数，忽略安装边界和结构干涉，实际项目里踩坑的不在少数。先从安装边界说，这个风机外框是标准50mm×50mm正方形，四个安装孔位的中心距严格对齐行业通用的42mm孔距，安装孔做了沉台设计，用M3自攻螺丝或者铜柱固定都不会突出框体表面，不会和设备内部的PCB板、电容元件产生干涉，厚度方向的尺寸控制在20mm以内，不管是装在1U机箱侧壁，还是嵌入式控制盒的内部风道，都不会占用过多纵深空间，很多做小型逆变电源、桌面式工控终端的结构工程师，选这个尺寸的风机就是看中它的安装兼容性，不用额外改安装支架的孔位，直接替换同规格的旧款风机就能完成散热升级。

　　从实际用途来看，这种24V供电的小轴流风机，适用场景比很多人想象的广，除了常规的开关电源、小型变压器的主动散热，在3D打印机的喷头散热模组、小型激光雕刻机的控制板散热、桌面型仪器的通风回路里都能见到它的身影，0.10A的额定工作电流意味着它的功耗不到2.5W，整机设备的待机和运行功耗负载很小，不会给设备的供电回路增加额外负担，很多低功耗工业设备的供电冗余留的并不多，选这种低电流的散热风机，不用额外调整电源模块的功率选型，能省不少BOM成本和电路调试的工作量。

　　设计思路上，这个风机的外框做了四周圆角过渡，没有尖锐的直角棱边，一方面是注塑生产的时候能减少应力集中，避免长期使用后框体开裂，另一方面在设备组装的时候，不会刮伤安装人员的手，也不会划破设备内部的连接线绝缘层；扇叶的翼型做了后掠式设计，和早期的直叶扇叶比，相同转速下的风噪更低，出风的紊流更少，不会因为气流乱振导致设备外壳产生共振异响，很多做医疗检测设备、静音型工控设备的项目，对运行噪音有严格要求，这种后掠叶型的风机刚好能匹配噪音控制需求，不用额外加吸音棉就能把运行噪音控制在可接受范围内。扇叶中心的轮毂做了同心圆凸台设计，刚好覆盖内部的轴承和转子结构，不会让灰尘直接落到轴承缝隙里，能延长风机的无故障运行时间，在多尘的工业现场使用时，这个小结构能减少轴承卡滞的概率，比没有轮毂防护的同规格风机耐用性高不少。

　　再说到风道适配，这个风机的进出风侧都做了平直的导流边，不管是吹风安装还是抽风安装，都能和设备内部的散热风道紧密贴合，不会出现侧边漏风的情况，很多工程师做散热设计的时候，总觉得风机装上就行，忽略了和风道的贴合度，实际漏风会导致散热效率下降30%以上，这个模型的外框平面度控制的很好，贴装在泡棉密封垫上的时候能完全压实，不会留下缝隙。外框四个角的安装柱做了加厚处理，打螺丝固定的时候不会因为扭力过大导致柱体开裂，之前用过不少廉价的同尺寸风机，安装柱壁厚只有1mm，稍微用点力拧螺丝就裂，后期维护拆换的时候很容易报废，这个结构的安装柱壁厚做到了1.8mm，能承受更大的锁紧扭力，长期使用也不会因为设备震动导致螺丝松动。

　　从建模细节来看，这个模型把扇叶和外框的配合间隙做的很精准，单边间隙控制在0.8mm，既不会让扇叶转动的时候蹭到外框，也不会因为间隙过大导致回流损失风量，很多新手建模的时候要么留的间隙太小，仿真的时候出现干涉，要么间隙太大，实际做出来的风机风量达不到设计值，这个间隙值是经过实际量产验证的合理数值，做同类风机设计的时候可以直接参考。引线槽的位置开在框体的侧边角落，不会突出到安装平面之外，布线的时候可以把线顺着框体边缘走，不用额外给引线留避让空间，对于内部空间紧凑的设备来说，这个细节能省不少布线的麻烦，不会出现引线被风机外壳压住导致绝缘破损的问题。

　　实际选型的时候还要注意，这个规格的风机虽然尺寸通用，但轴承结构的选择要匹配使用场景，这个模型对应的是含油轴承结构，适合常温下连续运行的场景，如果是高温环境使用，就要换成双滚珠轴承的版本，但安装尺寸是完全通用的，不用改结构设计。很多做设备改型的工程师，原来的设备用的是自然散热，后期因为功率提升需要加主动散热，选这个尺寸的风机不用大幅改动原有外壳结构，只要在对应位置开通风孔和四个安装孔就能完成改装，改造成本很低，这也是这个尺寸的风机在工业小设备里普及率这么高的原因。
