杜卡迪摩托车排气消声器结构设计

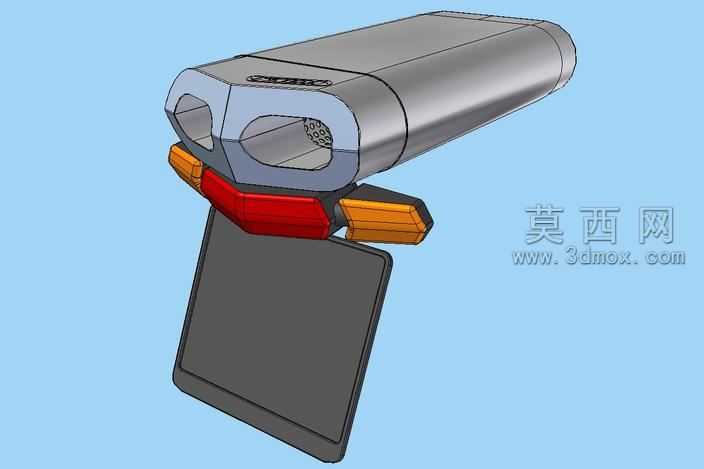

本作品为杜卡迪摩托配套的排气消声器三维建模作品，建模过程依托通用三维机械设计软件完成全参数化构建，完整还原了高性能摩托消声器的外观造型与内部消音结构逻辑。建模阶段首先依据摩托排气系统的安装匹配尺寸，完成消声器主体圆柱筒体的基准搭建，筒体采用等壁厚拉伸特征构建，保证外壳的曲面顺滑度与结构强度匹配要求，筒体前端对接发动机排气端口的连接结构做了精准的卡扣与安装位建模，确保与原车排气前段的装配契合度。消声器尾端的双出排气口做了差异化的造型处理，左侧为大尺寸主排气通道，右侧内嵌多孔消音芯结构，建模时通过阵列特征完成消音孔的均匀排布，还原真实消声组件的气流分散结构。消声器下部的装饰与安装结合部件，分别采用了不同的材质分区建模：红色反光装饰件采用高光泽曲面构建，模拟原车的反光警示饰条质感；两侧橙色的装饰护块做了棱角分明的切边处理，还原硬质塑料护件的造型特征；下部的黑色安装挡泥板采用薄壳特征构建，边缘做了圆角过渡处理，兼顾安装防护功能与造型的流畅性。材质渲染阶段针对不同部件做了对应的材质参数调整：筒体主体采用拉丝金属材质，调整金属粗糙度与反射参数，还原钛合金排气筒的哑光金属质感；前端连接部采用磨砂金属材质，区分不同金属部件的视觉差异；红色饰件采用高光亮面塑料材质，添加轻微的反射效果模拟烤漆质感；橙色护块采用半哑光工程塑料材质，黑色挡泥板采用哑光耐温塑料材质，通过材质参数的差异化调整，让整体模型的视觉层次清晰，各部件的材质属性区分明确。结构设计上充分考虑了消声器的实际功能逻辑，内部预留了消音腔的装配空间，外部安装支架的位置与角度完全匹配杜卡迪车型的车架安装点，既保证了外观造型的运动感与品牌设计特征，也兼顾了零部件的实际装配可行性，整体模型的特征树逻辑清晰，各部件可单独拆分编辑，能够用于摩托改装的结构验证、外观渲染展示以及相关配件的开发参考。
