双轴追日定位太阳能集热装置结构设计

　　这套追日式太阳能集热装置，核心应用场景覆盖分布式工商业光热电站、离网型农牧区供热供电复合系统、高海拔偏远地区独立能源站点，也可适配建筑一体化光伏光热融合项目，替代传统固定倾角的集热阵列，解决低纬度地区太阳高度角年变化大、高海拔地区直射辐照占比高但固定支架接收效率不足的痛点。从实际用途来看，装置可通过实时跟踪太阳方位，将集热板阵面始终保持与入射光线垂直的姿态，相比同面积固定倾角集热阵列，直射辐照接收量可提升30%以上，既可以输出高温导热介质满足工业预热、民用采暖需求，也可加装光伏模块实现热电联产，适配不同场景的能源输出要求。

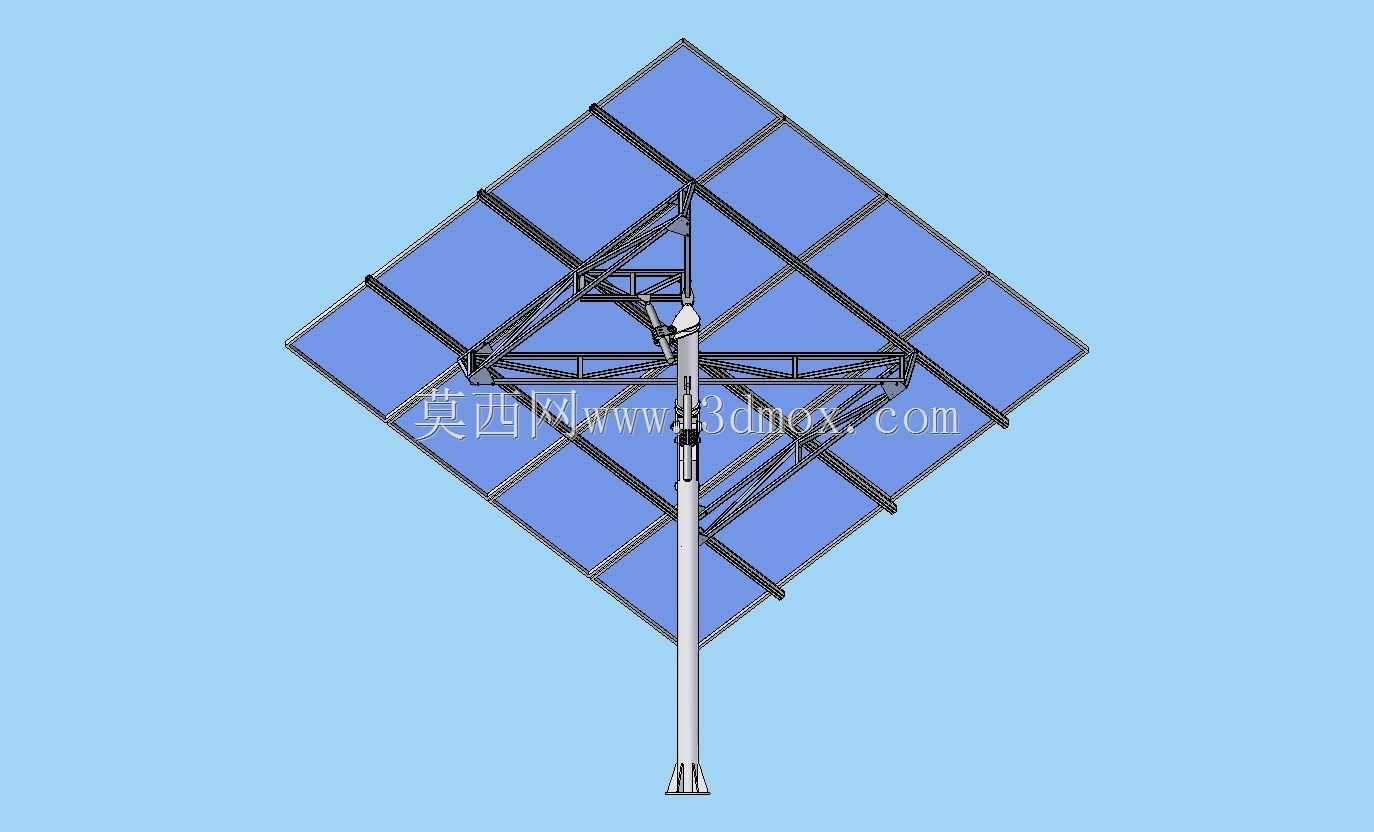

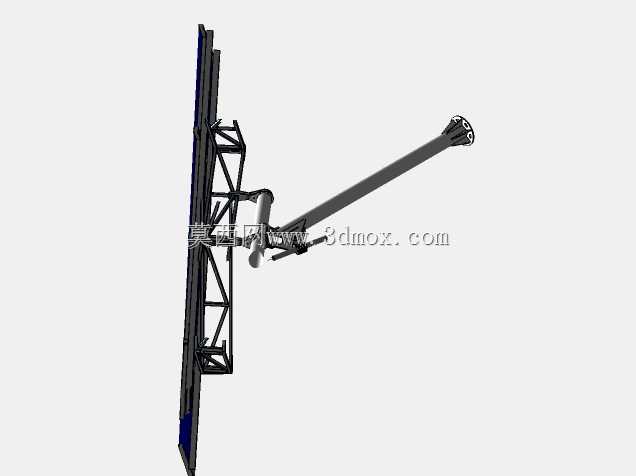

　　功能特性层面，整套机构采用双轴跟踪逻辑，立柱内部集成俯仰驱动与方位回转驱动，方位角可实现0到320度范围回转，覆盖太阳从日出到日落的水平方位变化，俯仰角可在0到75度区间调节，适配不同纬度地区的太阳高度角年变化范围，极端大风天气下可自动调整至水平避风姿态，降低阵面风阻，规避强风对支撑结构的载荷冲击。阵面采用16块方形集热模块拼接的菱形布局，单块集热模块通过压块固定在主次梁组成的桁架支撑结构上，主次梁采用矩形钢管焊接成型，在保证整体结构刚度的前提下尽可能降低自重，减少驱动机构的负载扭矩。支撑立柱采用变径钢管结构，底部设置法兰安装盘，可通过地脚螺栓与混凝土基础刚性连接，立柱中部设置检修维护平台接口，方便后期对驱动组件、传感模块进行检修调试。

　　设计思路上，整套结构优先考虑户外长期服役的可靠性，所有转动铰接位置均设置自润滑轴套与防尘密封结构，避免沙尘、雨水进入铰接间隙造成卡滞；桁架的杆件排布经过受力优化，将集热模块的自重、风载、雪载均匀传递到主支撑立柱，避免局部应力集中造成杆件变形；驱动组件的选型预留足够的扭矩余量，即使在阵面覆冰、积雪的工况下也能完成姿态调整，不会出现驱动堵转的问题。阵面的菱形排布相比传统矩形排布，在相同跟踪角度下相邻阵列的阴影遮挡范围更小，可缩小电站内多台装置的排布间距，提升单位土地面积的能源产出效率。

　　外形尺寸与安装边界方面，整套装置总高度根据阵面俯仰角度变化在6.2米到8.7米区间浮动，阵面完全展开时的对角线长度为7.8米，单台装置的混凝土基础尺寸要求为2米见方、埋深不低于1.5米，基础水平度误差需控制在千分之二以内，避免长期运行过程中立柱倾斜造成跟踪精度偏差。安装时需注意装置周边不能有高度超过仰角遮挡阈值的固定障碍物，保证从日出到日落的全时段太阳直射路径无遮挡；方位回转区域需预留不小于0.8米的安全间隙，避免阵面转动过程中与周边管线、设备发生干涉。布线时动力线缆与信号线缆需通过立柱内部的穿线孔布设，外部预留线缆长度需满足阵面全角度转动的拉扯余量，避免转动过程中线缆被拉断。整套结构的模块化设计支持现场快速拼装，集热模块、桁架、立柱均可拆分运输，适配交通不便的偏远地区施工条件，单台装置的现场拼装周期可控制在4个工时以内，无需大型吊装设备即可完成安装作业。
