移动式单罐空气压缩设备结构设计

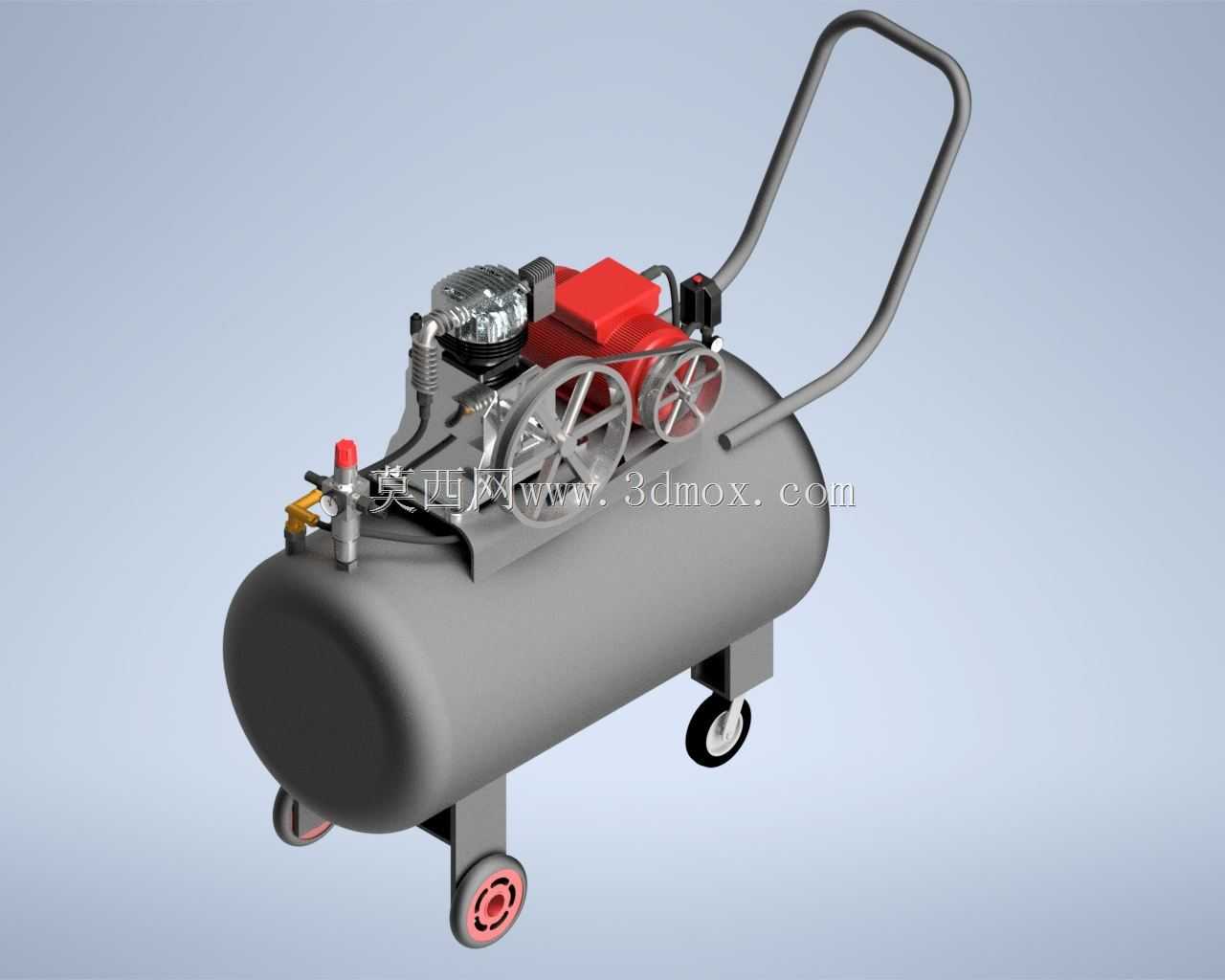

　　这款移动式空气压缩设备的三维结构，完全围绕中小型作业场景的灵活供气需求搭建，区别于固定安装的大型空压站，它的核心定位是覆盖零散气动作业的临时供气需求，常见于汽修门店的轮胎充气、气动扳手拆装作业，家装现场的射钉枪、喷漆枪供气，小型机加工车间的气动吹屑、气动夹具供能，甚至户外管线施工的气密性测试气源供给，这类场景不需要持续大流量的高压气源，但对设备的转场便捷性、启动响应速度、占地空间有明确要求。从结构布局来看，卧式圆柱形储气罐作为整个设备的承载基体，所有功能部件全部集成安装在罐体上方的安装支架上，没有额外的外置机架，既压缩了整体外形尺寸，也让罐体本身的重量起到设备配重作用，避免移动或运行时出现倾翻风险。

　　罐体上方的核心压缩单元采用活塞式压缩结构，带轮传动的设计可以匹配不同转速的动力输入，压缩缸头的散热鳍片结构直接外露，配合运行时带轮带动的气流就能实现自然风冷，不需要额外加装独立散热风机，简化了整体结构的同时也降低了故障点。压缩单元旁侧的控制气路总成集成了安全阀、排气阀、压力调节旋钮与输出快接接口，所有操作部件全部朝向设备推手一侧，操作人员站在推手位置就能完成压力调节、排气卸荷、气管接驳的全部操作，不需要绕到设备其他方位，符合现场作业的操作动线逻辑。

　　移动结构的设计也充分考虑了实际使用场景，罐体底部靠后位置安装两个带红色轮毂的定向脚轮，靠前位置设置固定支撑脚，推手采用一体化弯管结构从罐体两侧向上延伸，推行时只需要下压推手让前轮抬起，依靠后侧两个脚轮就能完成转向与移动，不需要将整个设备抬离地面，即使在车间有坡度的地面、装修现场的不平整地面上，单人也能轻松完成转场。从安装边界来看，设备整体宽度控制在常规车间通道、室内门洞的通行尺寸以内，长度方向预留了推手与罐体端部的安全距离，放置时不需要额外预留过多的周边操作空间，靠墙放置时只需要在气路接口一侧预留半米左右的操作空间即可满足气管接驳、日常维护的需求。

　　设计过程中特意将重心控制在罐体轴线偏下的位置，即使储气罐内压力变化、压缩单元运行产生振动，设备也能保持足够的放置稳定性，不会出现明显的晃动位移。压缩单元与罐体安装支架之间设置了缓冲减震垫，能抵消活塞往复运动产生的高频振动，避免振动直接传递到罐体与脚轮，减少运行时的噪音与零部件松动风险。气路系统的管路走向全部沿罐体轮廓布置，没有突兀外伸的管路，既避免转场时管路被外物勾挂，也让整体外观更紧凑规整。储气罐的端部预留了排水阀安装位，日常维护时只需要在罐体端部操作就能排出罐内积存的冷凝水，不需要拆解其他部件。这类移动式空压机的设计核心，是在保证足够储气容量与输出压力的前提下，尽可能压缩设备的无效体积，提升移动便捷性，同时把所有日常操作、维护的点位集中到人员容易触及的位置，不需要复杂的操作流程就能快速投入使用，非常适合非固定工位的零散气动作业场景，相比大型固定空压站搭配长距离输气管路的方案，它能减少管路沿程的压力损失，在近距离作业时供气响应更快，也避免了长气管在作业现场拖拽带来的绊倒风险、管路磨损漏气问题。
