OMM20型摆线液压马达三维结构设计

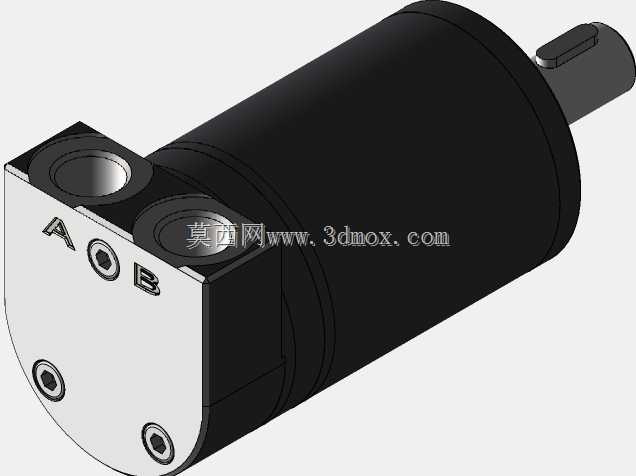

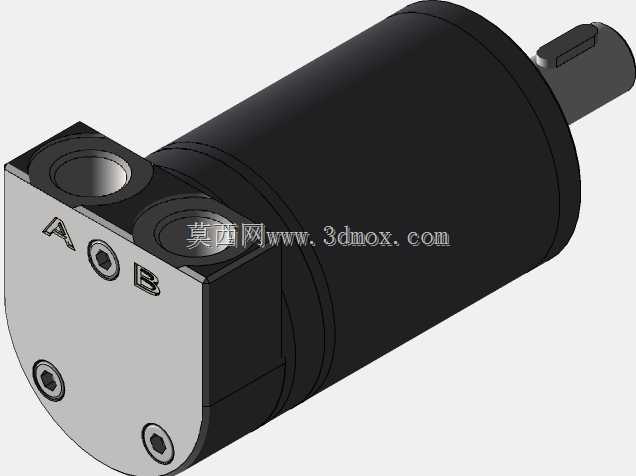

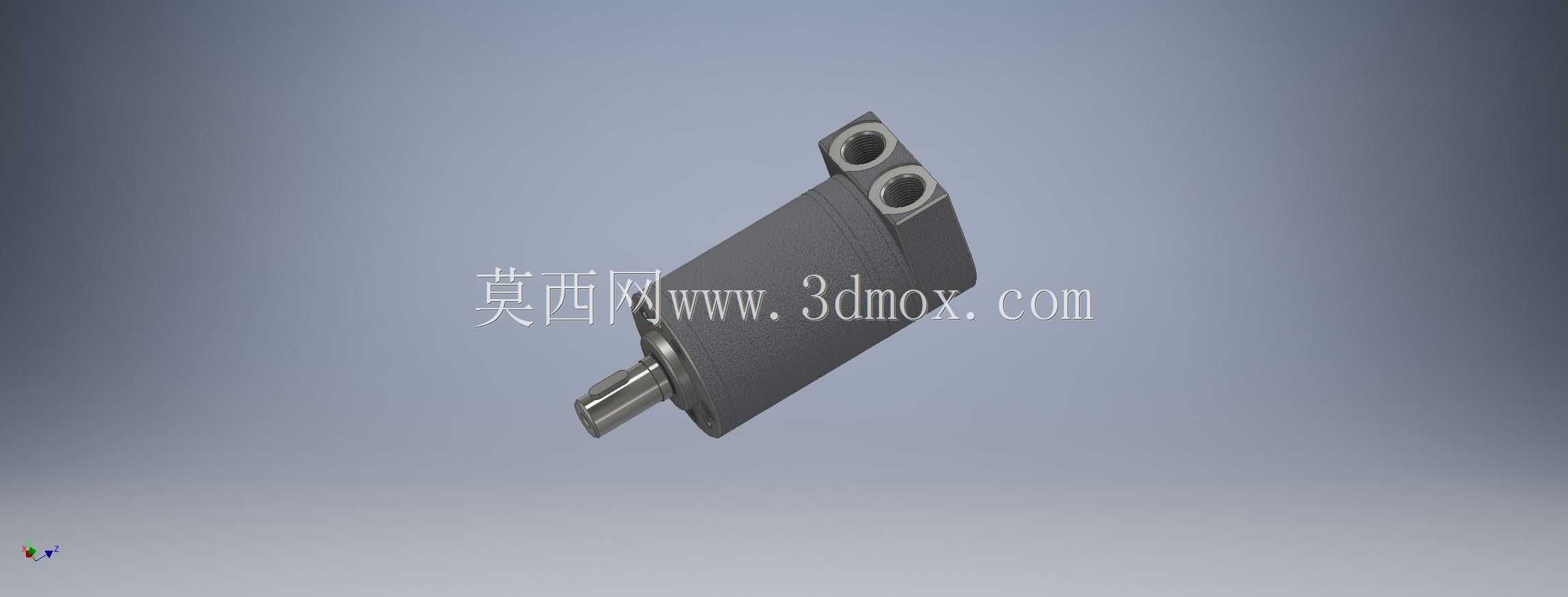

　　从结构设计来看，这款马达采用了整体式阀轴配流结构，配流轴与输出轴做一体化设计，相比分体式配流结构，能减少配流副的泄漏通道，在10MPa左右的连续工作压力下，容积效率能保持在较高水平，同时整体式轴的刚性更好，能承受一定的径向负载，很多工况下不需要额外加装支撑轴承就能直接连接带轮或者联轴器。马达的进出油口采用了侧面并列布置的内螺纹接口，两个油口的中心距、螺纹规格都符合行业通用的安装互换尺寸，在替换同规格老款马达时不需要重新改动管路接口位置，油口的朝向可以根据安装空间做一定角度的调整，适配不同的布管方向，避免管路出现急弯造成的压力损失。在小型工程机械、农业机具、机床辅件的液压传动回路里，小排量高转速液压马达一直是紧凑安装空间下的核心执行元件，OMM20这类轴配流摆线液压马达，常被用在小型清扫车的滚刷驱动、园林机械的割台转动、机床夹具的回转驱动、小型输送带的动力输入场景里，这类场景普遍对安装空间有严格限制，同时要求马达具备足够的启动扭矩，能在中低压工况下稳定输出转速，不需要额外加装复杂的减速机构就能直接驱动负载。

　　输出轴采用了标准的圆柱轴伸带平键连接的结构，轴伸长度、直径、键槽尺寸都匹配通用的连接尺寸，轴端的密封采用了双唇口密封圈，既能防止内部液压油外泄，也能阻挡外部的粉尘、泥水进入马达内部，适配户外作业的工程机械、农业机械的多尘多水环境，不需要额外加装外置密封防护结构。定子副采用了摆线针轮啮合副，转子和针齿的啮合间隙经过优化设计，既保证了转动时的灵活性，不会出现卡滞现象，也能控制内泄漏量，保证低速运转时的稳定性，不会出现明显的爬行现象，在最低稳定转速下也能平稳输出扭矩，驱动小负载做精准的回转动作。外形设计上，马达的主体采用圆柱形壳体结构，安装法兰采用了端面菱形安装方式，两个安装螺栓孔的中心距、法兰端面的止口尺寸都符合通用小排量液压马达的安装规范，安装时只需要在设备的安装板上加工对应位置的螺栓过孔和止口定位孔，就能完成精准定位，不需要做复杂的适配加工。壳体的外壁做了均匀的壁厚设计，在保证耐压强度的前提下尽可能控制整体重量，壳体内部的流道做了圆滑过渡处理，减少液压油在壳体内部流动时的压力损失，降低油液发热的概率，适合长时间连续运转的工况。

　　在设计建模过程中，需要重点关注配流轴的配流窗口位置和摆线啮合副的相位对应关系，这是保证马达正反转都能正常配流、不会出现困油现象的核心，配流窗口的角度误差需要控制在很小的范围内，否则会出现运转噪音大、效率下降的问题；同时要注意输出轴和壳体之间的密封沟槽尺寸，沟槽的粗糙度、尺寸公差都要符合密封件的安装要求，避免出现密封件过早磨损导致的泄漏问题。另外，马达的泄油通道设计在壳体内部，直接将泄漏的液压油引回回油腔，不需要单独外接泄油管，简化了管路布置，这也是这类小型液压马达适合紧凑空间安装的重要设计点，在很多移动设备的液压系统里，减少一根管路就意味着降低了管路泄漏的风险，也减少了安装维护的工作量。

　　从安装边界来看，这款马达的总长度、最大外径都控制在很小的尺寸范围内，在安装时只需要预留出轴伸连接的空间、油口管路连接的操作空间即可，不需要预留太大的检修空间，日常维护只需要定期检查油口有没有泄漏、输出轴密封有没有渗油即可，不需要拆解维护，使用寿命周期内的维护成本很低。在实际选型应用时，需要注意马达的连续工作压力、峰值压力的匹配，不能长期在超过额定压力的工况下使用，同时要保证液压油的清洁度，避免油液里的杂质进入配流副和啮合副，造成配流轴划伤或者针齿磨损，影响马达的使用寿命。建模时所有的配合尺寸都按照实际加工公差做了对应设置，比如轴承和轴的配合、轴承和壳体的配合、密封件和轴的配合公差，都符合机械设计的公差标准，模型可以直接用于安装干涉检查、管路布局模拟，也可以用于设备的虚拟装配验证，提前排查安装过程中可能出现的空间干涉问题，减少实际加工装配时的出错概率。
