SAI GM05系列轴配流液压马达结构

　　这款SAI GM05系列液压执行元件，属于低速大扭矩径向柱塞马达范畴，在工程机械、矿山设备、船舶甲板机械、重型机床回转机构中有着极为广泛的应用场景——比如挖掘机的回转驱动、掘进机的刮板输送传动、注塑机的锁模机构驱动、起重设备的卷扬驱动，都能见到同结构类型马达的身影，核心作用是将液压系统的压力能直接转换为旋转机械能输出，不需要额外配置减速机构就能获得大扭矩输出，大幅简化整套传动链的结构复杂度。从结构设计思路来看，这款马达采用了端面配流的结构形式，相比传统轴配流结构，端面配流的密封性能更优，容积效率更高，在低速工况下的爬行问题得到了有效抑制，能够在1rpm的极低转速下保持稳定的扭矩输出，不会出现卡顿、扭矩脉动过大的问题。

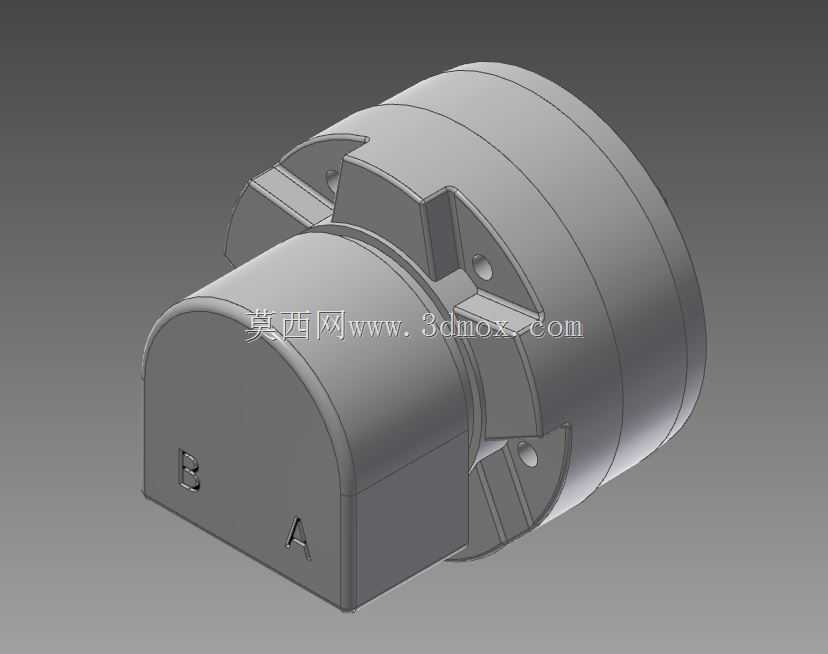

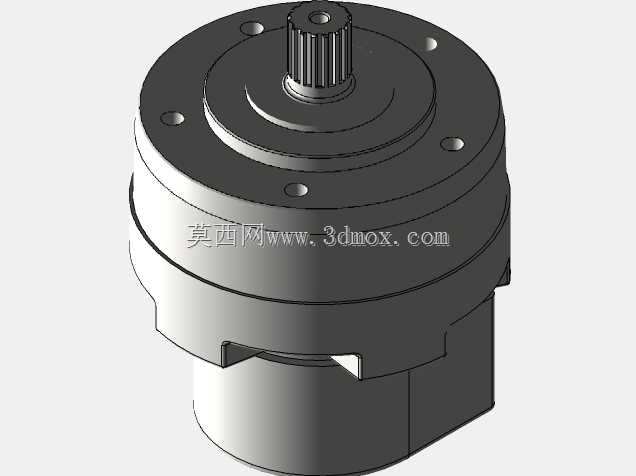

　　模型上标注的A、B油口为进出油口，通过改变高压油的输入方向，就能直接实现马达输出轴的正反转切换，响应速度快，换向冲击小，适合需要频繁正反转的作业工况。从外形结构来看，马达主体采用圆柱形缸体设计，前端的安装法兰带对称分布的安装销孔，安装时可以通过法兰止口实现快速定位，销孔与安装螺栓配合能够承受大扭矩输出带来的剪切载荷，避免长期重载工况下连接螺栓出现疲劳断裂。输出端采用了平键连接的轴伸结构，能够传递更大的扭矩，同时轴端配置了双唇口密封圈，能够有效防止液压油外泄，同时阻挡外部的粉尘、泥水进入马达内部，适配户外恶劣作业环境。

　　在设计这款马达的三维结构时，重点考虑了柱塞副的配合间隙、配流盘的压力平衡槽布局，配流盘上的压力平衡槽能够让配流盘在高压工况下保持受力均匀，不会出现偏磨导致的内泄增大问题；柱塞与缸体孔的配合间隙控制在微米级，既保证柱塞往复运动的顺畅性，又能将内泄量控制在允许范围内，保证马达的容积效率维持在较高水平。马达的壳体采用高强度球墨铸铁材质建模，能够承受30MPa以上的瞬时高压冲击，在重载冲击工况下不会出现壳体开裂的问题。安装边界方面，这款马达的法兰安装止口尺寸、安装孔位分布、轴伸直径都符合行业通用安装标准，能够直接替换同规格的其他品牌同系列马达，不需要对设备的安装基座做额外修改，降低设备维护时的替换成本。

　　从功能特性来看，这款马达具备双向旋转、无级调速、过载保护简单的特点，通过调整输入液压油的流量就能实现输出转速的连续调节，调速范围宽，能够适配不同作业工况下的转速、扭矩需求；当外部负载超过马达的额定输出扭矩时，液压系统的溢流阀会直接开启溢流，不会像电机驱动那样出现堵转烧损的问题，过载保护逻辑简单可靠，适合重载、冲击负载较多的作业场景。在三维建模过程中，对内部的柱塞、缸体、配流盘、输出曲轴、轴承等核心部件都做了等比例还原，能够直接用于液压系统的装配干涉检查、管路布局设计，也可以作为液压传动教学的演示模型，帮助设计人员直观理解径向柱塞液压马达的内部结构与工作原理。在实际设备选型时，这款马达的输出扭矩范围、额定工作压力、转速区间能够覆盖多数中重型设备的回转、行走驱动需求，相比高速马达加减速机的传动方案，直接采用这款低速大扭矩马达的传动链更短，传动效率更高，维护点更少，长期使用的可靠性更优。模型的外形细节还原了马达的油口位置、吊环安装孔、泄油口位置，在做整机三维布局时，可以直接参考这些接口位置布置液压管路，避免出现管路与周边结构干涉的问题，减少后续样机试制时的管路修改工作量。
