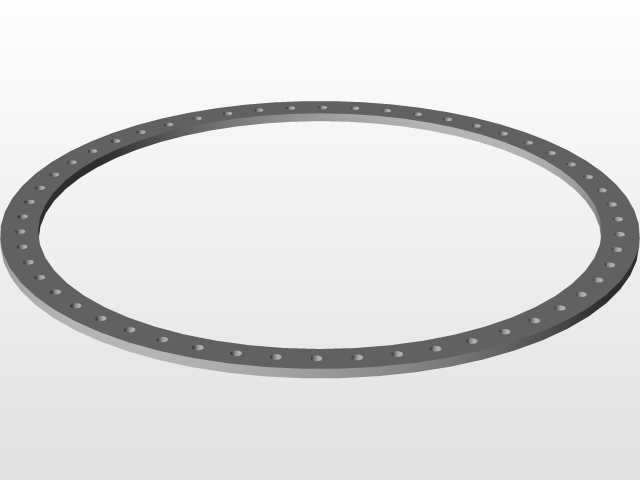

环形均布孔板法兰连接结构

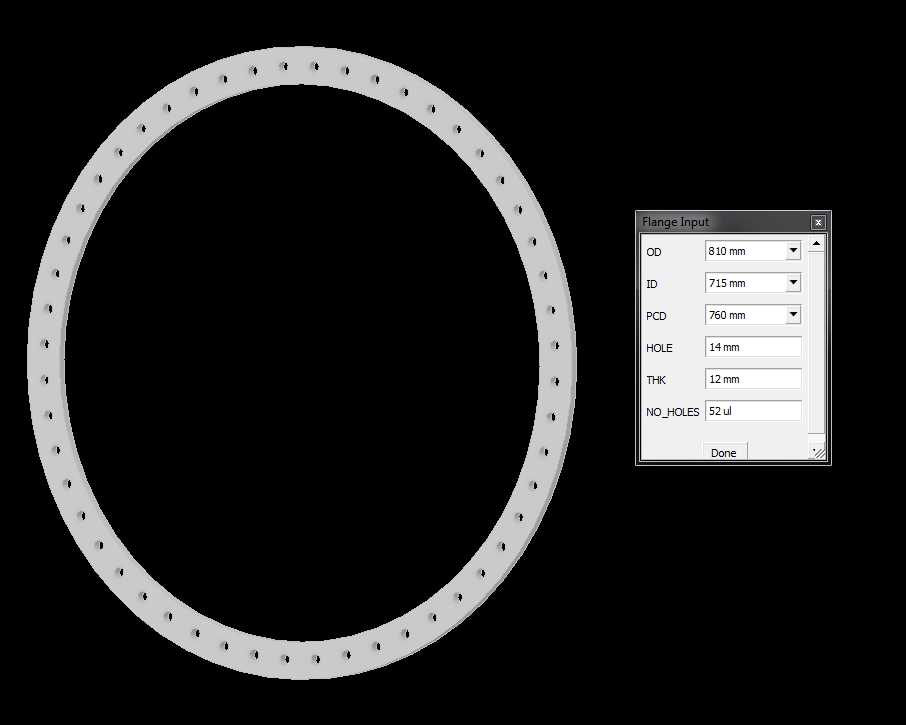

在石油化工、市政给排水、暖通空调、动力管网等涉及介质输送的工程场景中，这类带均布安装孔的环形板法兰是管路系统实现分段对接、设备端口衔接的核心承压连接件，日常运维中也常作为管路改造、设备进出口对接的首选适配部件。从实际使用逻辑来看，这类板法兰的核心作用是通过环形端面的压紧密封，配合密封垫片实现管路内部介质的无泄漏输送，同时依靠周向均匀排布的螺栓孔完成相邻管段、设备端口的刚性固定，既可以承受管路内部的介质压力，也能抵消管路运行中产生的轴向拉力、径向振动载荷，避免连接位置出现松脱、泄漏问题。设计这类法兰结构时，首先要匹配对接管路的公称通径确定法兰内孔尺寸，保证内孔与管路通径对齐无台阶，避免介质流动时出现紊流、冲蚀密封面的问题；法兰本体的厚度需要结合公称压力等级核算，既要保证螺栓预紧时法兰不会发生翘曲变形，也要控制整体重量避免管路载荷过大。周向的螺栓孔采用等角度均布设计，孔位的位置度公差需要严格控制，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位强行撬装导致的密封面贴合不严问题；法兰的两个端面需要加工出足够的平面度，表面粗糙度满足密封垫片的压紧要求，避免微观凹凸导致的密封失效。从安装边界来看，这类法兰的外径尺寸需要匹配对应压力等级的标准螺栓分布圆直径，安装时要预留足够的螺栓拧紧操作空间，相邻法兰对接时要保证端面平行度偏差在允许范围内，螺栓拧紧采用对角分步紧固的方式，保证整个密封面的压紧力均匀分布。不同于对焊法兰的高承压适配性，这类板式结构的法兰更适合中低压管路系统的快速安装场景，加工难度更低，现场适配调整更灵活，在民用建筑给排水、常规工业循环水管网、低压通风管路中应用占比极高。建模过程中优先通过参数化草图绘制法兰内外轮廓，阵列生成周向螺栓孔时要保证孔中心与分布圆完全重合，密封面区域可以根据实际使用需求加工水线结构，提升垫片的密封贴合效果，整个模型的参数可以通过表单快速调整，适配不同通径、不同压力等级的管路对接需求，不用重复从零建模，能大幅提升管路系统三维布局的设计效率。
