龙珠主题波塔拉耳饰三维结构设计

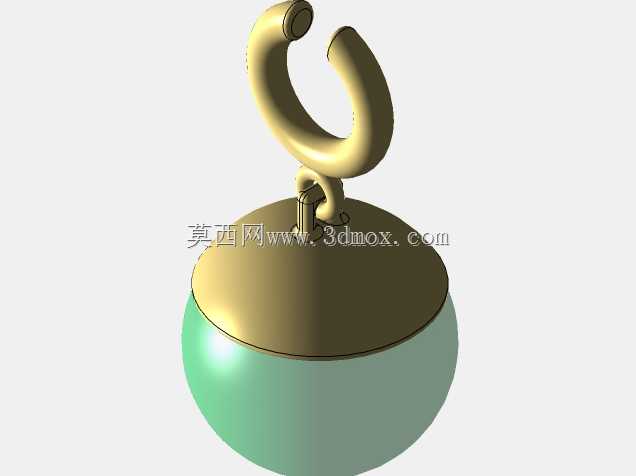

　　本次设计的波塔拉耳饰结构，核心面向动漫文创周边的实体化落地场景，可覆盖潮玩手办配套配饰、主题饰品定制、cosplay道具制作等多个应用方向，区别于普通平面印刷类周边，该结构采用三维实体建模逻辑，可直接对接光固化3D打印、失蜡铸造、注塑开模等多种加工工艺，满足不同批量、不同材质的生产需求。从实际使用维度出发，该耳饰结构分为上部挂接结构与下部主体饰件两个独立功能模块，上部的C形开口挂环采用圆弧过渡设计，开口尺寸经过反复校核，既可以适配常规耳钩、耳夹的安装间隙，也能直接作为挂扣连接挂绳，适配胸针、钥匙扣等衍生挂载场景，挂环与下部饰件之间设置了独立的旋转连接环，该环采用间隙配合设计，装配后可实现360度自由旋转，避免佩戴过程中因剐蹭导致的结构卡滞、饰件翻转问题，同时连接环的壁厚做了加厚处理，抗弯折强度可满足日常佩戴的拉扯受力要求，不会出现常规薄款挂环易断裂的问题。

　　下部主体饰件采用扁椭球造型，上半部分为金属质感覆盖层，下半部分为通透饰件结构，两者的贴合面采用锥面配合设计，配合锥度设置为1:15，既可以保证粘接或卡扣装配时的定位精度，也能避免长期使用后两层结构出现错位、脱开的问题，椭球的边缘全部做了R0.8的圆角倒钝处理，没有尖锐棱角，满足饰品类产品的安全使用要求，不会在佩戴过程中划伤皮肤或勾扯衣物。从设计思路层面，建模过程中优先保证结构的工艺可行性，上部金属挂环的纹理采用凹凸纹理映射加实体偏移的方式生成，纹理深度控制在0.2mm，既可以还原原作的金属肌理质感，也不会因为纹理过深导致铸造或打印过程中出现积粉、粘砂的问题，下部绿色饰件的曲面采用G2连续曲率构建，曲面顺滑无拐点，不管是做透明树脂抛光还是亚克力注塑，都能获得均匀的透光效果，不会出现曲面棱线导致的光影断层。

　　外形尺寸方面，整体结构总高度控制在38mm，最大宽度为26mm，下部椭球的最大厚度为12mm，整体重量在采用树脂材质时约为4.2g，采用铜质铸造时约为15g，符合耳饰类产品的佩戴重量阈值，长时间佩戴不会产生明显的坠重感，安装边界上，上部C形挂环的开口间隙设置为3mm，可适配直径1.5mm以内的各类耳钩、挂扣结构，不需要额外修改结构即可直接搭配市面通用的饰品配件，连接环的内孔直径为2mm，既可以穿入常规的 jump ring 连接配件，也能直接穿过0.8mm的皮绳、蜡绳，满足不同的挂载需求。

　　结构细节上，金属覆盖层与下部椭球的配合止口设置了0.1mm的装配间隙，预留出胶水层的填充空间，避免粘接时胶水溢出影响外观，挂环与连接环的接触端面做了抛光平面处理，减少旋转时的摩擦阻力，转动时无卡顿、无异响，下部椭球的底部做了微小的平面切边，放置在平面上时可以保持直立，不会出现滚动滑落的问题，方便生产过程中的喷涂、电镀工序装夹固定。针对不同加工工艺的适配性，建模时对所有壁厚做了均匀化处理，金属部分的最小壁厚为1.2mm，满足失蜡铸造的最小壁厚要求，不会出现浇不足、冷隔的铸造缺陷，透明部分的壁厚均匀控制在2mm，注塑生产时不会出现缩痕、气泡问题，光固化打印时也不需要额外添加支撑即可顺利成型，减少后期打磨处理的工作量。
