带旋转热回收结构的间接蒸发冷却装置

　　在工业厂房局部温控、数据机房辅助散热、户外机柜密闭环境降温这类场景里，常规压缩式制冷设备往往存在能耗偏高、安装空间受限、冷媒泄漏风险等问题，间接蒸发冷却设备的应用占比正在逐年提升，这款带旋转热回收结构的蒸发冷却装置，正是针对这类密闭空间通风降温需求做的结构优化设计。

　　从实际使用逻辑来看，设备核心功能是在不引入室外高湿高尘空气的前提下，通过水膜蒸发吸热的物理过程完成舱内空气降温，同时搭载的旋转式热回收结构，能够将排出舱外的低温空气冷量进行回收，预冷进入设备的室外新风，相比传统直膨式空调机组，在干燥地区运行时能耗可降低四成以上，同时避免了新风直接进入舱内带来的湿度超标、粉尘侵入问题，适配电子设备机柜、小型工业控制柜、户外通讯基站这类对环境温湿度、洁净度有明确要求的场景。

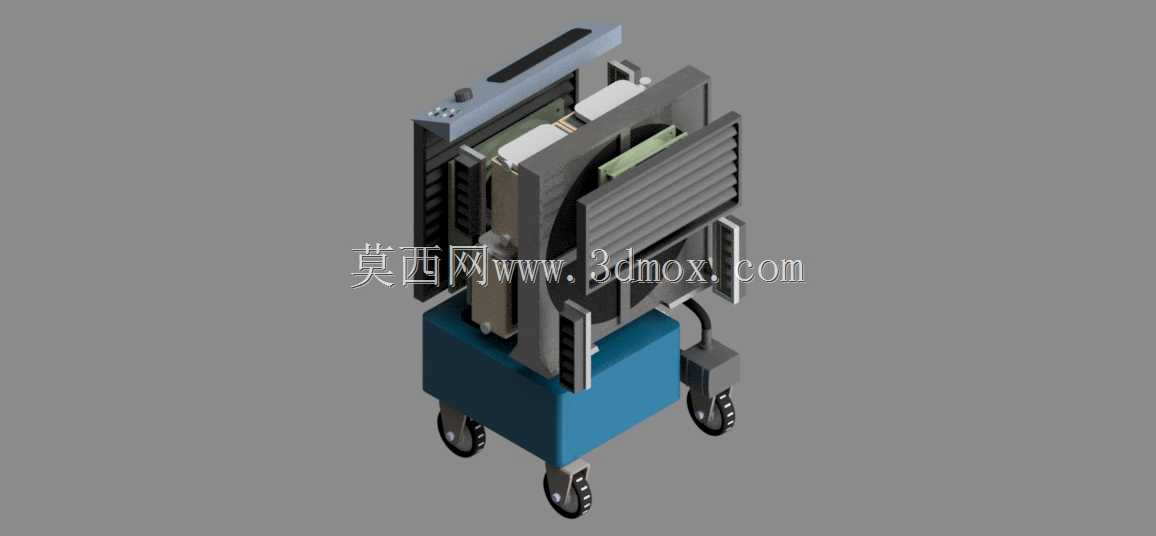

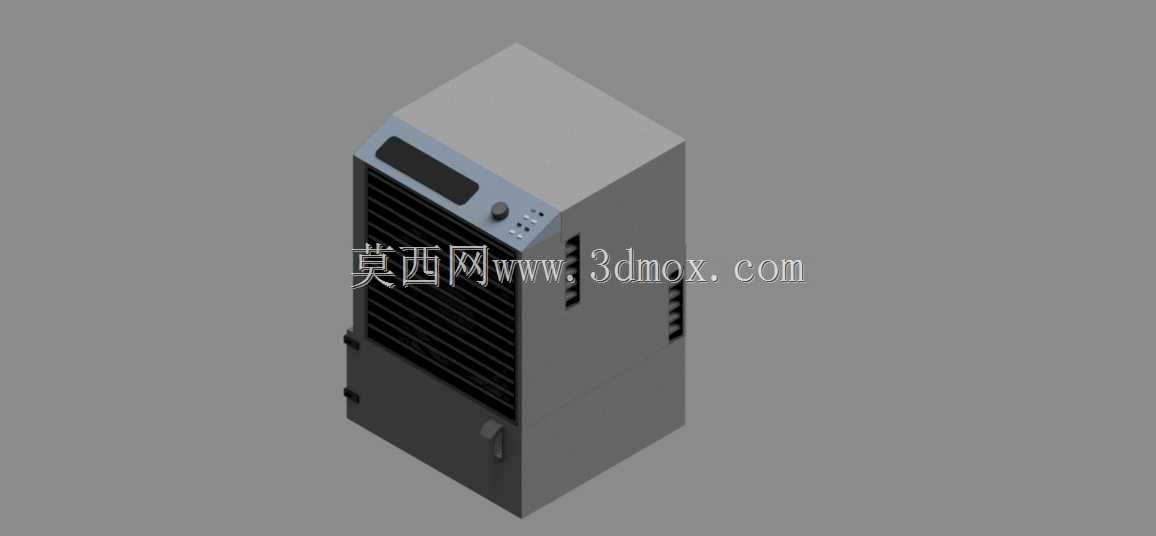

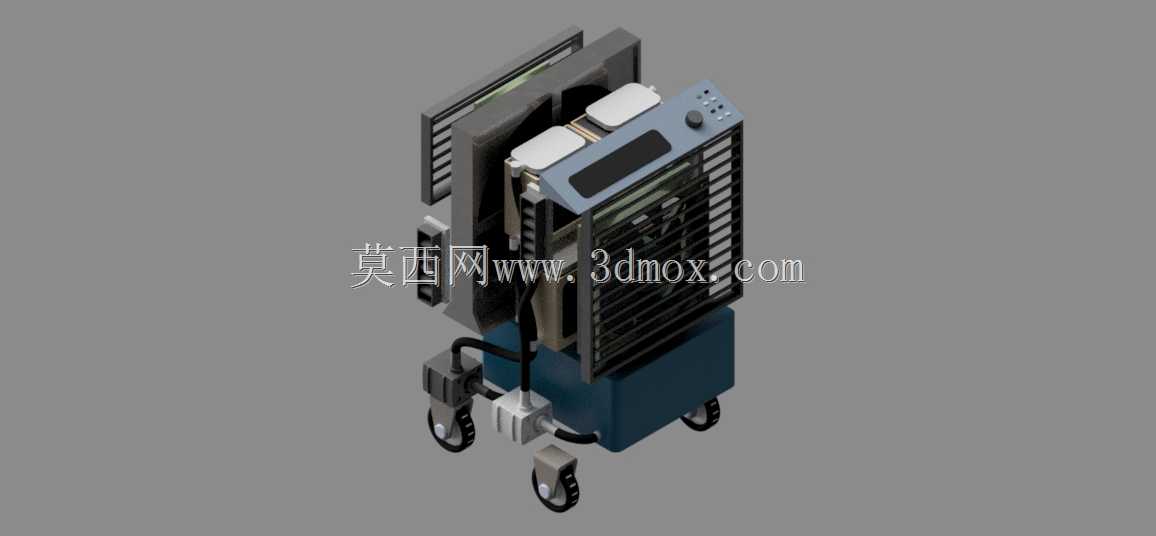

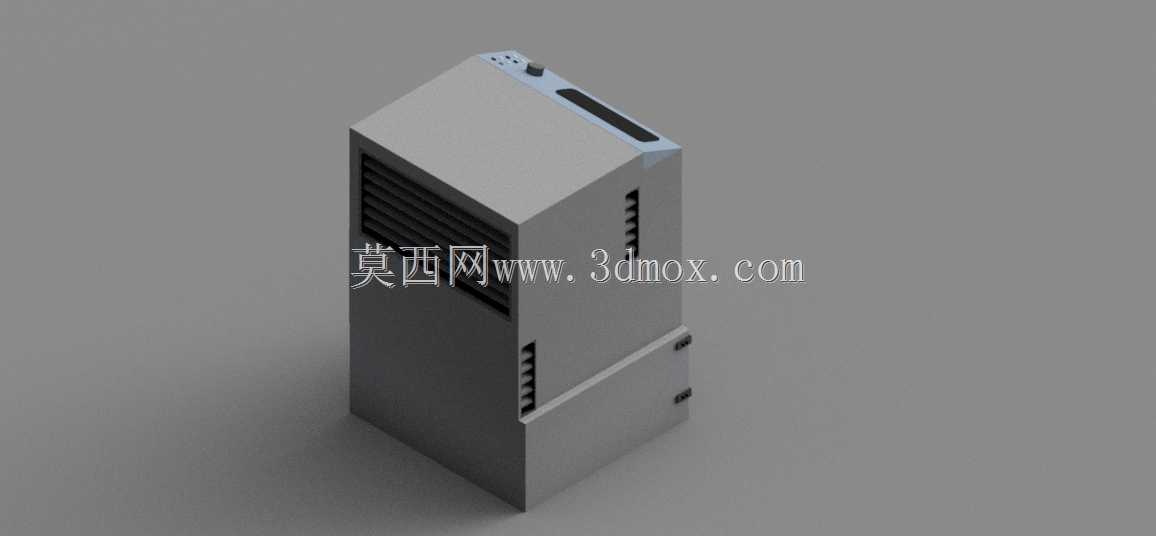

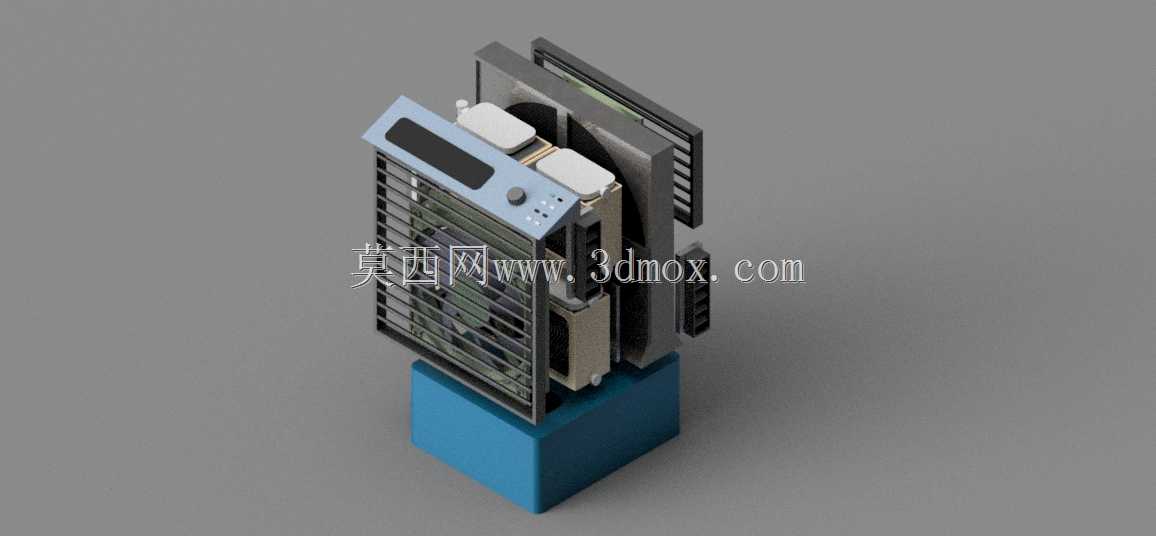

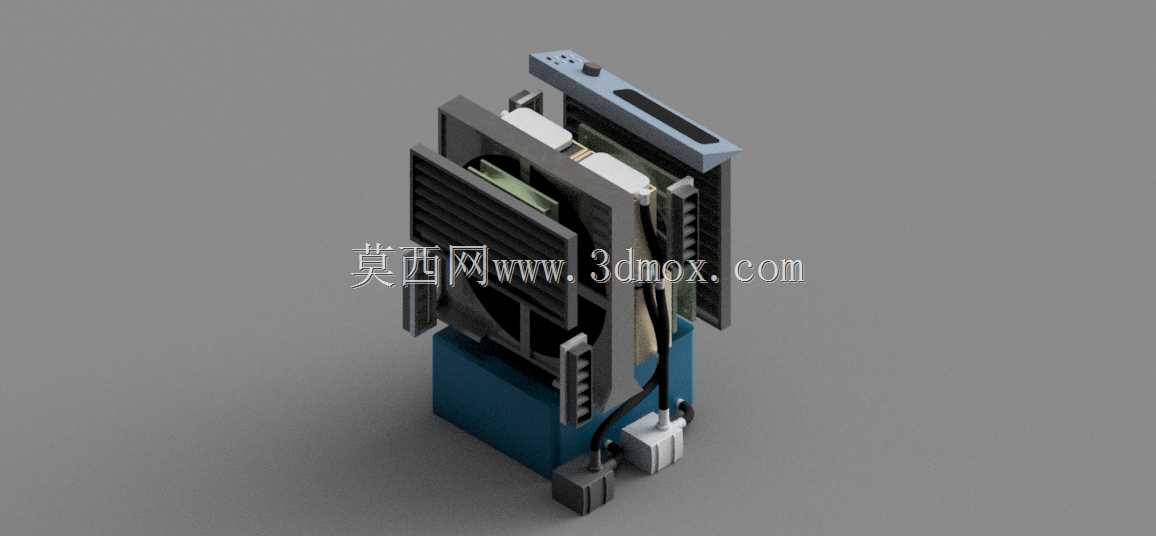

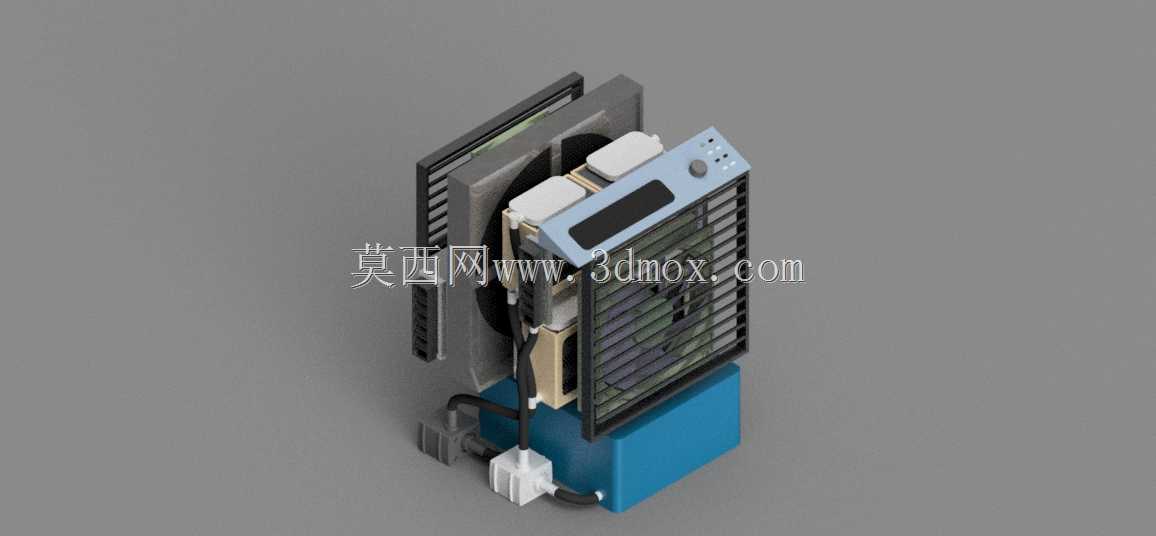

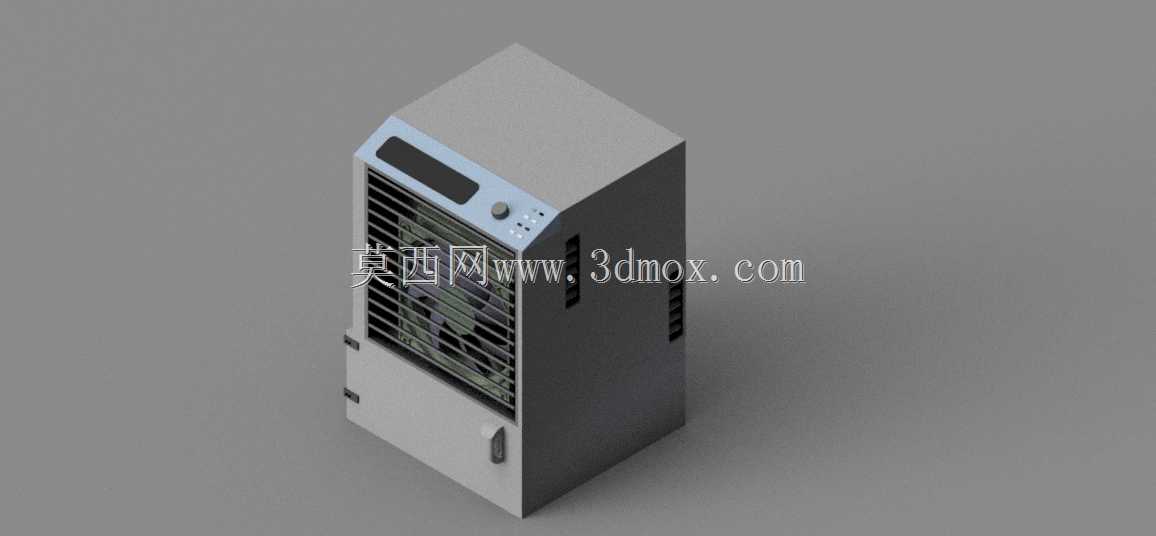

　　结构设计层面，整体采用立式柜式布局，外壳采用拼接式钣金结构，正面预留通风格栅与检修操作区域，格栅内侧布置蒸发湿膜与布水组件，侧面对应位置开设排风通道接口，背部预留安装挂孔与落地支撑脚，可同时支持壁挂安装与落地放置两种安装形式。设备正面上部预留控制模块安装位，可集成温湿度传感器、风速调节旋钮、运行状态指示灯，无需额外外接控制箱即可完成本地参数调整。旋转热回收组件布置在设备中部腔体，采用轮转式换热芯体，芯体转速可根据进出风温差动态调整，在保证换热效率的同时降低转动部件的磨损速率，芯体与风道之间采用密封毛毡做软接触密封，减少风道串风带来的冷量损失。

　　安装边界方面，设备整体宽度控制在常规机柜侧装预留尺寸范围内，深度方向不超出机柜外沿，壁挂安装时背部挂孔间距符合通用电气机柜安装孔位标准，无需额外打孔改造即可适配多数存量机柜的加装需求；落地安装时底部支撑脚高度可调，可适配地面不平整的安装场景，设备侧面的进出风接口采用标准法兰尺寸，可直接对接常规通风软管，无需额外定制转接头。水路接口布置在设备下部侧面，采用快插式接头，现场安装时仅需接入供水管路与排水管路即可完成水路连接，布水组件内置水位控制阀，可自动控制补水节奏，避免溢水风险。

　　从三维建模的细节处理来看，模型完整还原了格栅的通风间隙尺寸、控制区的按键布局、热回收芯体的轮转结构、钣金外壳的折弯止口细节，所有配合面的间隙均按照实际钣金加工公差做了预留，安装孔位的位置、尺寸均符合通用安装规范，可直接用于结构干涉校验、安装模拟、产品展示等场景，在做设备选型配套时，可直接将模型导入装配环境，核对安装空间、接口位置是否匹配现场需求，减少现场安装时的适配改造工作量。

　　风道设计上，设备内部采用分隔式风道设计，新风与排风通道完全物理隔离，避免排风侧的污浊空气混入新风侧，蒸发湿膜采用倾斜布置方式，既可以增大空气与湿膜的接触面积，也能让未蒸发的循环水顺利回流到底部接水盘，避免积水滋生细菌。旋转热回收芯体的传动结构采用低速同步电机驱动，传动带采用耐老化橡胶材质，日常维护仅需定期清理湿膜水垢、检查传动带张紧度即可，维护操作无需完全拆解设备外壳，正面格栅采用快拆式固定结构，拆下格栅即可完成湿膜更换与内部组件检查。

　　在不同应用场景下，这款设备可根据实际降温需求调整湿膜厚度与风机转速，在高温高湿地区可适当降低湿膜厚度，增大通风量，避免出风湿度过高；在干燥高温环境下可增大湿膜厚度，提升蒸发吸热效率，获得更低的出风温度。设备外壳表面采用喷塑处理，可适配户外轻度腐蚀环境，在厂房、户外基站等场景下长期使用不会出现外壳锈蚀问题，所有电气元件均布置在独立的密封电气腔内，与水路、风道完全隔离，避免凝露、水汽进入电气腔造成元件短路。
