工业集成式压缩机组箱体结构三维设计

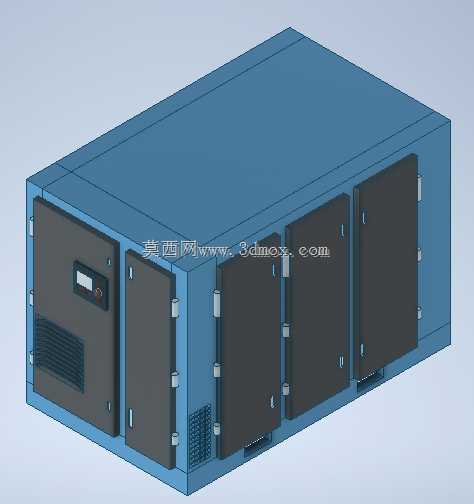

　　在工业制冷、工艺气体压缩、车间集中供气这类场景里，压缩机组的集成化柜体设计一直是结构工程师重点打磨的部分，不同于零散的部件拼装，这类集成式柜体需要把压缩主机、驱动单元、冷却模块、控制元件全部整合在封闭壳体内，既要满足内部部件的安装维护需求，还要兼顾运行时的散热、降噪以及现场安装的空间适配。从这个模型的结构来看，整体采用模块化分舱设计思路，主框架采用型钢焊接作为承载基底，外部覆盖拼接式钣金门板，不同舱段对应不同的功能单元：最左侧带显示屏与通风栅格的舱段是控制与进气过滤舱，集成了人机交互界面、进气过滤组件以及电气控制元件，正面的嵌入式显示屏无需打开柜门即可查看运行参数，下部的通风格栅为舱内电气元件提供自然进风通道，避免电气元件积热引发故障。

　　相邻的三个等宽柜门分别对应主机舱、冷却舱与油气分离舱，每个柜门都采用快拆式铰链与压紧锁扣设计，日常维护时可以单独打开对应舱门，无需拆解整个柜体外壳，大幅缩短现场运维的操作时间，柜门内侧预留了密封胶条安装槽，运行时可以降低内部机械振动传递到外部的噪音，同时阻挡车间内的粉尘、水汽进入柜体内部，适配多粉尘、高湿度的工业车间环境。柜体侧面预留了通风口安装位，对应内部冷却器的排风方向，可根据现场安装的风道走向调整排风方向，避免排出的热风在柜体周边循环影响散热效率。

　　底部预留了整体式安装底座，底座上开有标准化的地脚螺栓安装孔，同时预留了叉车孔位，方便设备在车间内的转运与就位，安装底座的高度经过校核，既可以避免地面冷凝水浸泡柜体下部元件，也能为底部的管路连接预留足够的操作空间。设计时对柜体的外形尺寸做了严格的边界控制，整体宽度适配标准工业厂房的门体宽度，无需拆解即可通过常规车间通道，柜体深度方向预留了后部维护空间，现场安装时距离墙面仅需预留少量空间即可完成后部管路的连接与检修。柜体顶部采用整板式折弯顶盖，边缘做了下翻防水边设计，即使在半露天的安装场景下，也能避免雨水顺着柜体拼接缝隙渗入内部。

　　每个舱段的门板上都预留了观察窗安装位，可根据需求加装亚克力观察窗，不用开门即可观察内部部件的运行状态，比如油位、皮带松紧度等常规检查项，减少日常巡检的操作量。框架的承载位置做了局部加强设计，对应内部主机、电机等重型部件的安装点位，额外焊接了加强筋板，避免长期运行振动导致框架变形，所有钣金拼接处都做了圆角过渡处理，既避免安装维护时划伤操作人员，也能减少应力集中，提升柜体整体的结构强度。内部的安装横梁采用可调节设计，可根据不同型号的主机、冷却器尺寸调整安装位置，让整个柜体具备一定的通用适配性，不用重新设计框架即可适配同功率段不同配置的压缩机组，降低衍生型号的设计与制造成本。
